■知识点一：杠杆

1.杠杆：在力的作用下能绕着固定点转动的硬棒，这根硬棒就叫杠杆。

（1）“硬棒”泛指有一定长度的，在外力作用下不变形的物体。

（2）杠杆可以是直的，也可以是任何形状的。

2.杠杆的五要素：（1）支点：杠杆绕着转动的固定点，用字母“O”表示。它可能在棒的某一端，也可能在棒的中间，在杠杆转动时，支点是相对固定；（2）动力：使杠杆转动的力叫动力，用“F1”表示；（3）阻力：阻碍杠杆转动的力叫阻力，用“F2”表示；（4）动力臂：从支点到动力作用线的垂直距离，用“

”表示；（5）阻力臂：从支点到阻力作用线的垂直距离，用“

”表示。

注意：无论动力还是阻力，都是作用在杠杆上的力，但这两个力的作用效果正好相反。一般情况下，把人施加给杠杆的力或使杠杆按照人的意愿转动的力叫做动力，而把阻碍杠杆按照需要方向转动的力叫阻力。

力臂是点到线的距离，而不是支点到力的作用点的距离。力的作用线通过支点的，其力臂为零，对杠杆的转动不起作用。

【知识拓展一】杠杆作图

画力臂方法:一找支点、二画线、三连距离、四标签。

⑴ 找支点O；

⑵ 延长力的作用线(虚线)；

⑶ 画力臂(实线双箭头，过支点垂直于力的作用线作垂线)；

⑷ 标力臂。

【知识拓展二】杠杆五要素的理解

(1)杠杆可以是直的，也可以是弯的。，但在外力的作用下不能变形。例如：撬棒、跷跷板、抽水机、手柄等。

(2)定义中的力，是指作用在杠杆上的动力和阻力，且动力和阻力使杠杆转动的方向一定是相反的，但动力和阻力不一定相反。

(3)杠杆在力的作用下，绕固定点转动而不是平动。

(4)不论动力和阻力，杠杆都是受力物体，作用于杠杆的物体都是施力物体。

(5)阻力绕支点转动的方向与动力绕支点转动的方向相反。

(6)不可把从动力作用点到支点的距离作为动力臂，或把从阻力作用点到支点的距离作为阻力臂。

【知识拓展三】杠杆支点的辨别方法

支点是相对于杠杆不动的点，但支点一定在杠杆上，支点不一定与动力作用点和阻力作用点在同一直线上，也不一定在动力作用点和阻力作用点之间。若让力的作用线恰好过支点，则力臂是零，这个力不能使杠杆转动。

■知识点二：杠杆作图

杠杆示意图的画法：

（1）根据题意先确定支点O；

（2）确定动力和阻力并用虚线将其作用线延长；

（3）从支点向力的作用线画垂线，并用l1和l2分别表示动力臂和阻力臂；

第一步：先确定支点，即杠杆绕着某点转动，用字母“O”表示。

第二步：确定动力和阻力。人的愿望是将石头翘起，则人应向下用力，画出此力即为动力用“F1”表示。这个力F1作用效果是使杠杆逆时针转动。而阻力的作用效果恰好与动力作用效果相反，在阻力的作用下杠杆应朝着顺时针方向转动，则阻力是石头施加给杠杆的，方向向下,用“F2”表示如图乙所示。

第三步：画出动力臂和阻力臂，将力的作用线正向或反向延长，由支点向力的作用线作垂线，并标明相应的“l1”“l2”， “l1”“l2”分别表示动力臂和阻力臂，如图丙所示。

甲	乙	丙

■知识点三：杠杆平衡条件

（1）杠杆的平衡：当杠杆在动力和阻力的作用下静止时，我们就说杠杆平衡了。

（2）杠杆的平衡条件实验

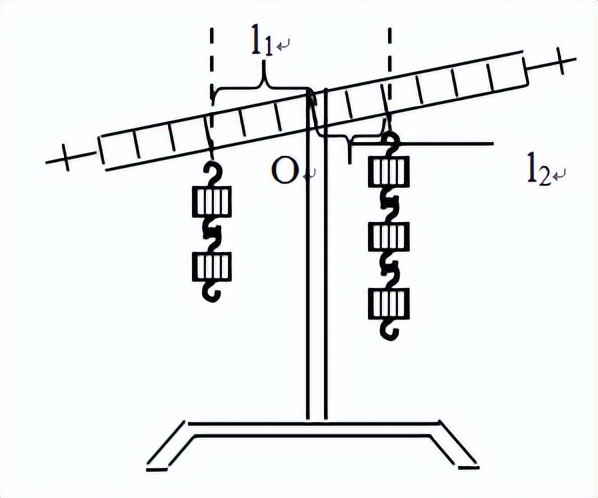

图（4）	图（5）

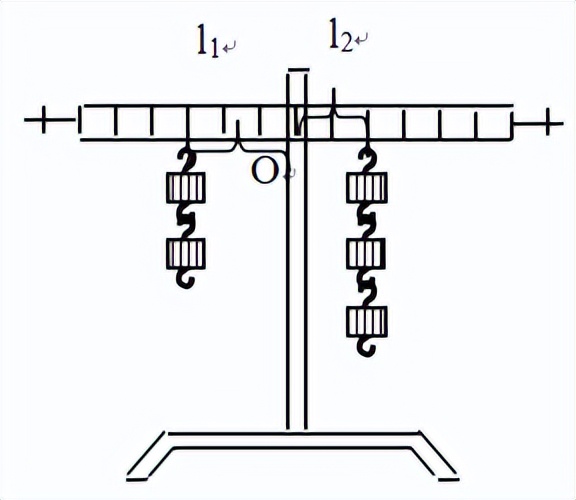

1）首先调节杠杆两端的螺母，使杠杆在水平位置平衡。如图（5）所示，当杠杆在水平位置平衡时，这样就可以由杠杆上的刻度直接读出力臂实物大小了，而图（4）杠杆在倾斜位置平衡，读力臂的数值就没有图（5）方便。由此，只有杠杆在水平位置平衡时，我们才能够直接从杠杆上读出动力臂和阻力臂的大小，因此本实验要求杠杆在水平位置平衡。

2）在实验过程中绝不能再调节螺母。因为实验过程中再调节平衡螺母，就会破坏原有的平衡。

（3）杠杆的平衡条件：动力×动力臂=阻力×阻力臂，或F1l1=F2l2。

【知识拓展】探究杠杆平衡条件

1.实验内容

【实验目的】杠杆平衡条件实验验证。

【实验器材】铁架台、带刻度的杠杆、钩码。

【实验原理】动力×动力臂=阻力×阻力臂 。

【实验步骤】一、组装、调节杠杆，使横梁平衡（调节杠杆两端的平衡螺母）。

二、用细线在左右两端悬挂数量不同的钩码，左为动力，右为阻力。固定动力臂和动力不变，选取适当的阻力（钩码个数），移动阻力位置，直至杠杆平衡。分别记录动力、动力臂和阻力、阻力臂，并计入表格。

三、重复上述步骤两次（要求每次必须改变动力和动力臂），并计入表格。

四、分别计算每次试验的动力×动力臂和阻力×阻力臂，填入表格。

五、实验表格

六、整理器材。

【实验结论】动力×动力臂=阻力×阻力臂。
