SolidWorks建模技巧。灵活运用交叉曲线绘制灯笼骨架。今天带大家绘制一个这样的灯笼骨架。
·首先我们先选择前视面，来绘制一下灯笼的大致轮廓。灯笼的整体高度我们设置为90，灯笼的直径设置为70，上下两个圆弧。我们先去添加一个相等的几何关系，再给它添加一个15的尺寸，这两条直线给它设置成构造线。

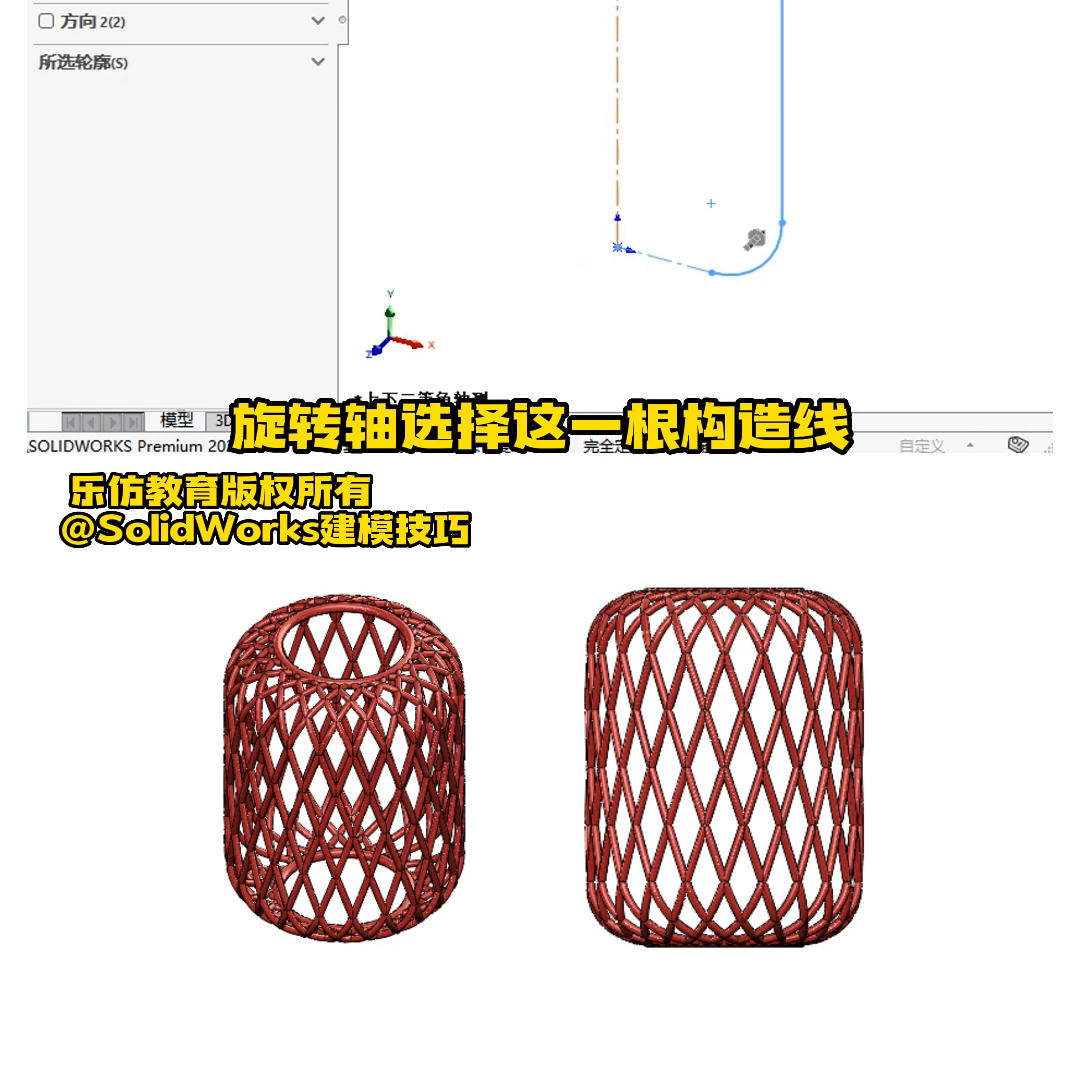

·然后再退出草图，我们来到曲面模块当中使用一个旋转曲面命令，旋转轴选择这一根构造线，点击确定之后生成这样一个曲面。
·然后再次选择前视面进入草绘，在这里我们画一条斜的直线，上面的这个点和草图圆点之间的水平距离设置一个15，下面的点也是相同的尺寸设置一个15的尺寸。
·然后退出草图，来到曲面模块当中使用一次拉伸曲面命令，大概这样的效果点击确定。

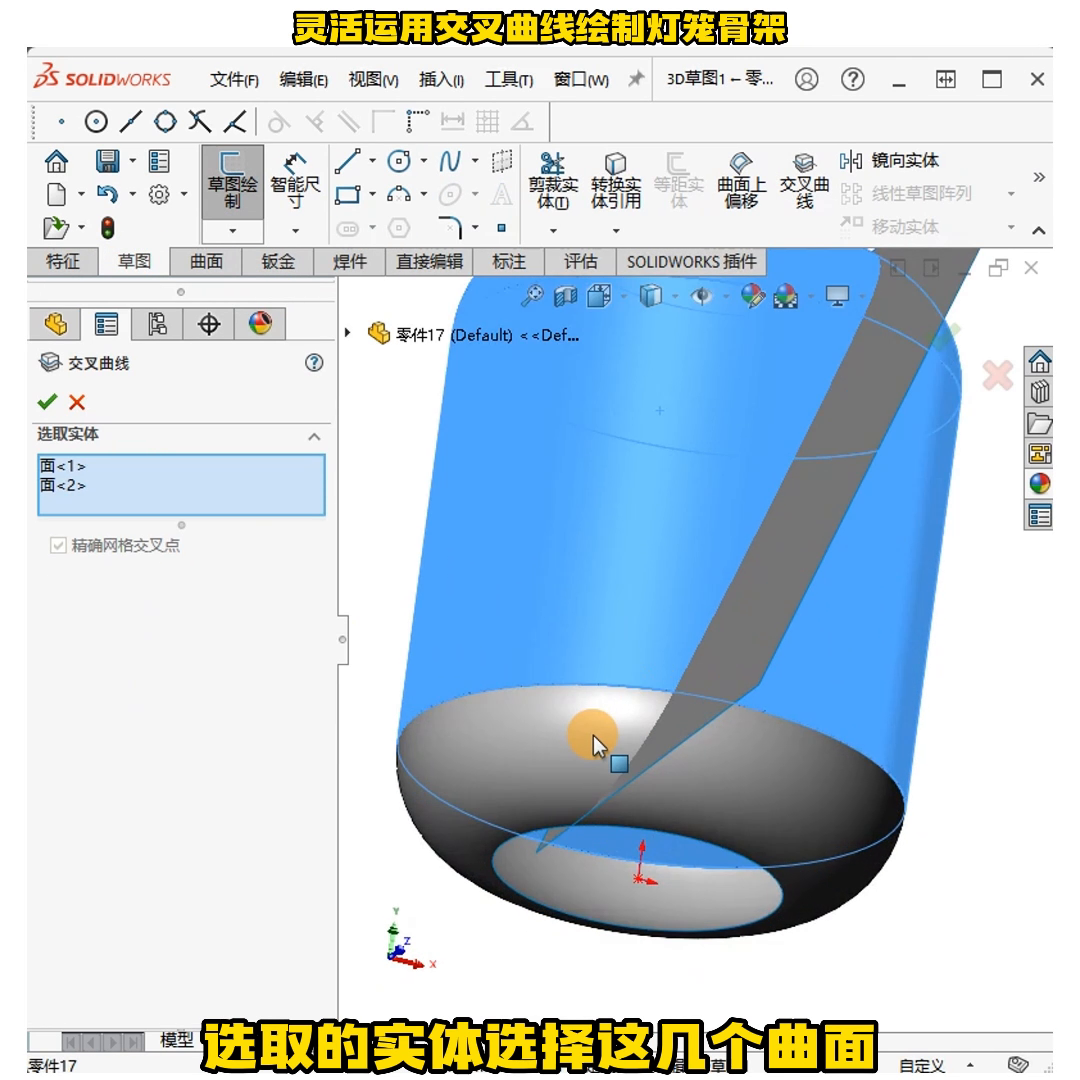

·然后下一步选择进入3D草图当中，选择交叉曲线命令，选取的实体选择这几个曲面，点击确定，生成这样一根倾斜的线。此时退出3D草图，把这个拉伸的曲面暂时的隐藏掉。
·然后进行一次扫描特征。扫描的轮廓我们设置为圆形轮廓，直径设置为2，然后选择一下这根直线，在这里要注意选择一下合并曲面，点击确定。
·然后下一步我们选择镜像命令，镜像的基准面选择前视面，要镜像的实体选择一下这一根扫描实体，注意在这个地方要把合并实体给它取消掉，点击确定，生成这样的效果。

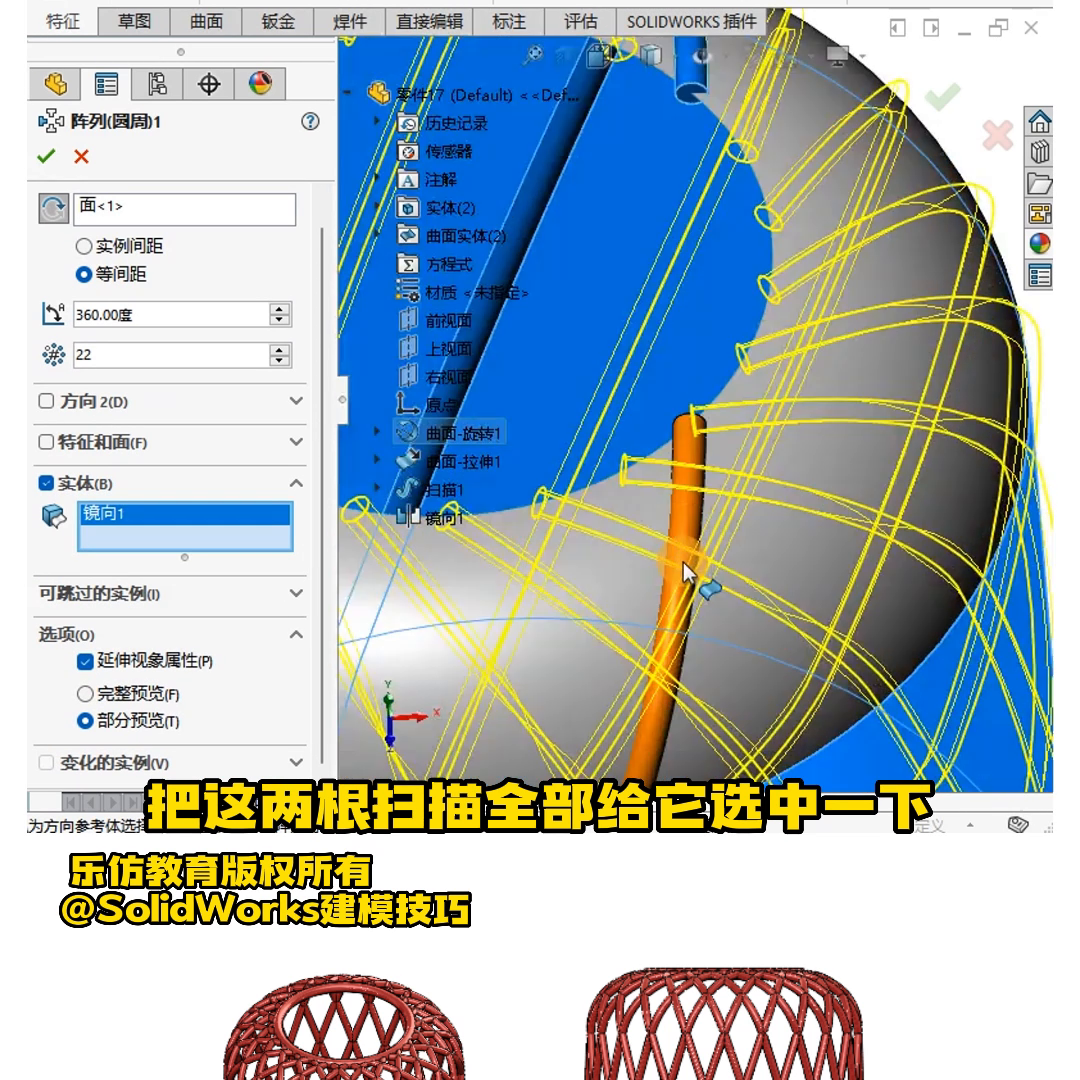

·然后再下一步进行一次圆周阵列。圆周阵列的方向选择圆柱面，这个地方的阵列数量设置为22。然后再选取一下阵列实体，把这两根扫描全部给它选中，再点击确定，生成这样的效果。
·最后一步在灯笼的上下两个端口生成一个扫描体。扫描的轮廓设置为圆形轮廓，直径设置为3，它的路径选择一下这个端口的边线。注意在选项当中要勾选一下合并切面，然后点击确定，生成这样的效果。一下端面也是相同的操作。这样我们的灯笼就绘制完成了，它的曲面可以先暂时的隐藏掉。
·然后再用劳尔色卡，对它进行简单的上色。
你学会了吗？
