SolidWorks建模技巧：基于SolidWorks练习大圆角钣金折弯。今天带大家做一个大圆角钣金折弯的练习。想要这个模型的同学，请点击左边的预约卡片进行领取。
·首先我们选择上视面进入草绘，在这里面我们绘制一个中心矩形，然后给它设置一个尺寸，宽度设置为400，长度设置为600，再给它添加一个半径为40的圆角。然后退出草图，进行一个基体法兰的生成。基体法兰的厚度我们设置为1，点击确定之后就是这样的效果。

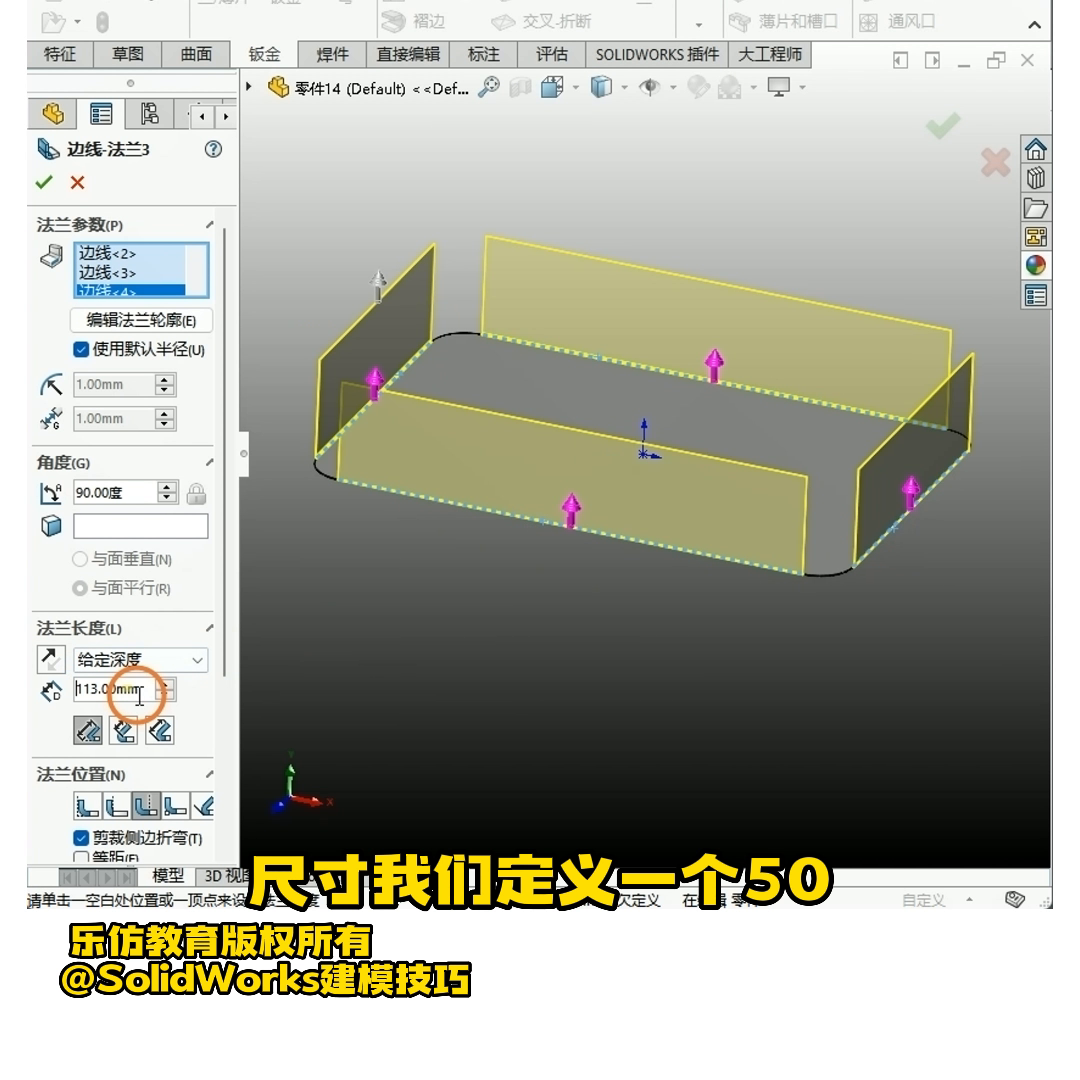

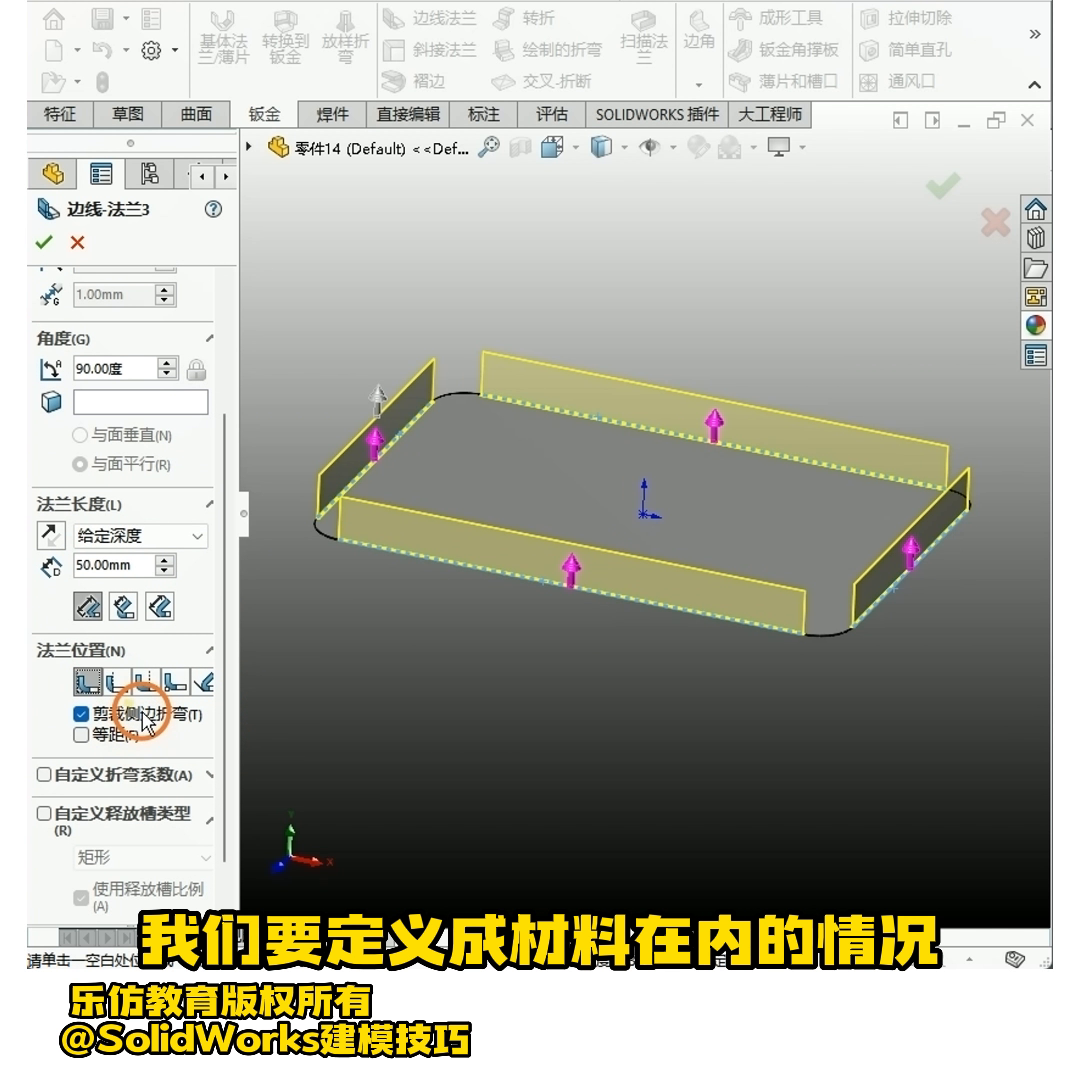

·下一步我们来生成边线法兰。选择这四条边，尺寸我们定义一个50，注意在这里它的法兰位置要定义成材料在内的情况，然后点击确定。

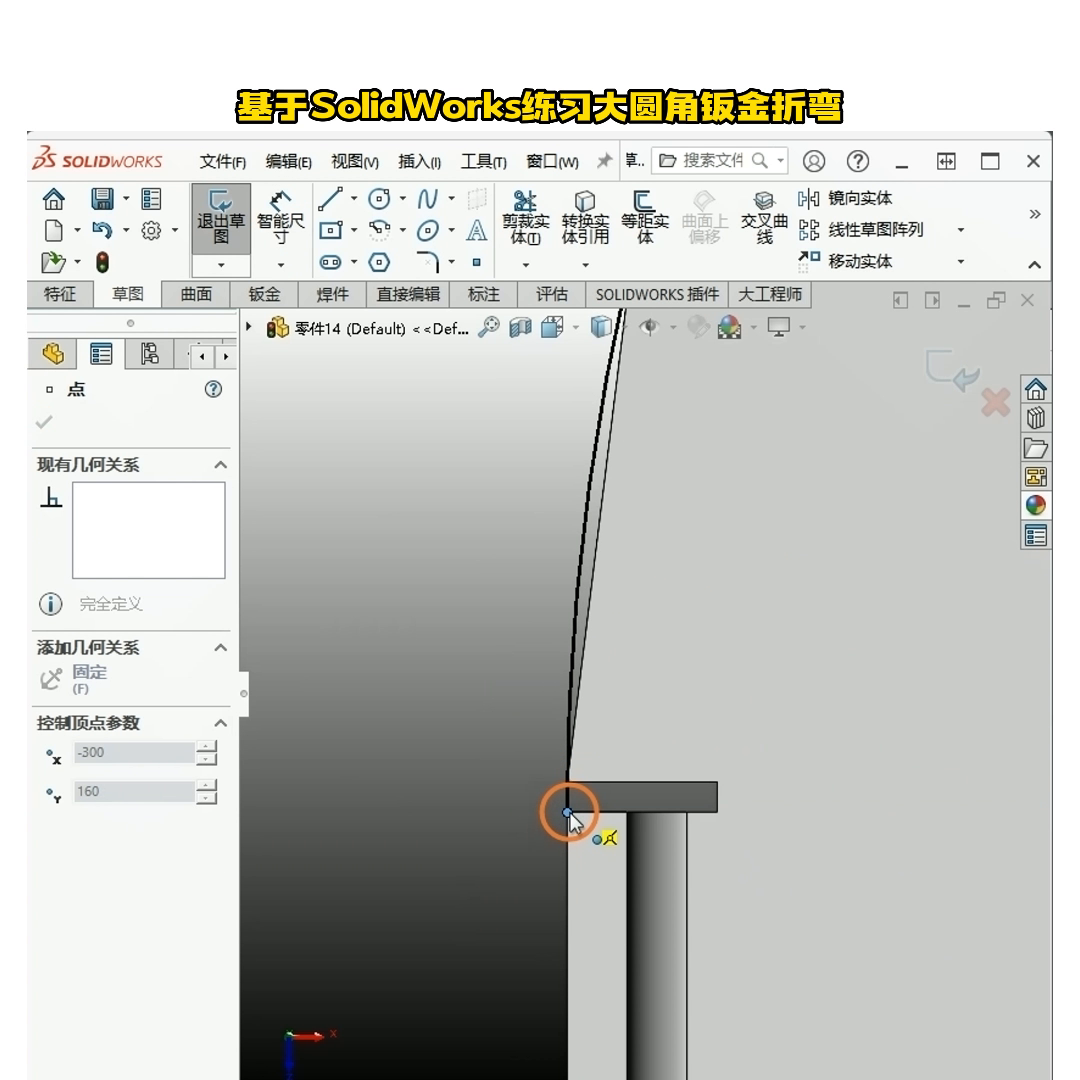

·然后下一步我们选择边线法兰的上端面，进入草绘。在这里面我们先去选择圆弧边线，进行一个转换实体引用。然后拖动一下它的端点，放在大约这个位置上。
·然后我们再绘制一条构造线，起点放在圆弧的圆心处，中点放在圆弧边线的中点处。然后再绘制一条构造线，这条构造线要跟刚才这一根设置一个平行的几何关系，它们之间的距离我们设置一个0.5。注意圆弧的另一个端点，我们要把它连接在这条边线法兰的端点上，达到这种效果。然后我们使用这个草图，来生成一个斜接法兰。
·点击确定之后就是这样效果。一个圆角补充完整之后，剩下的步骤只需要镜向即可。最后我们可以对它进行一个展平。
就是这样的效果，你学会了吗？
