如何使用放样形成锥体？两分钟教会你。

SolidWorks建模技巧。

如何使用放样形成锥体两分钟教会你！今天带大家绘制一下这张练习图纸。需要这个图纸和这个模型的同学，请点击左边的预约卡片进行领取。

·首先先选择上视面进入草绘，在这里面绘制一个正五边形。这条边线设置成水平的几何关系，它的长度设置成75。

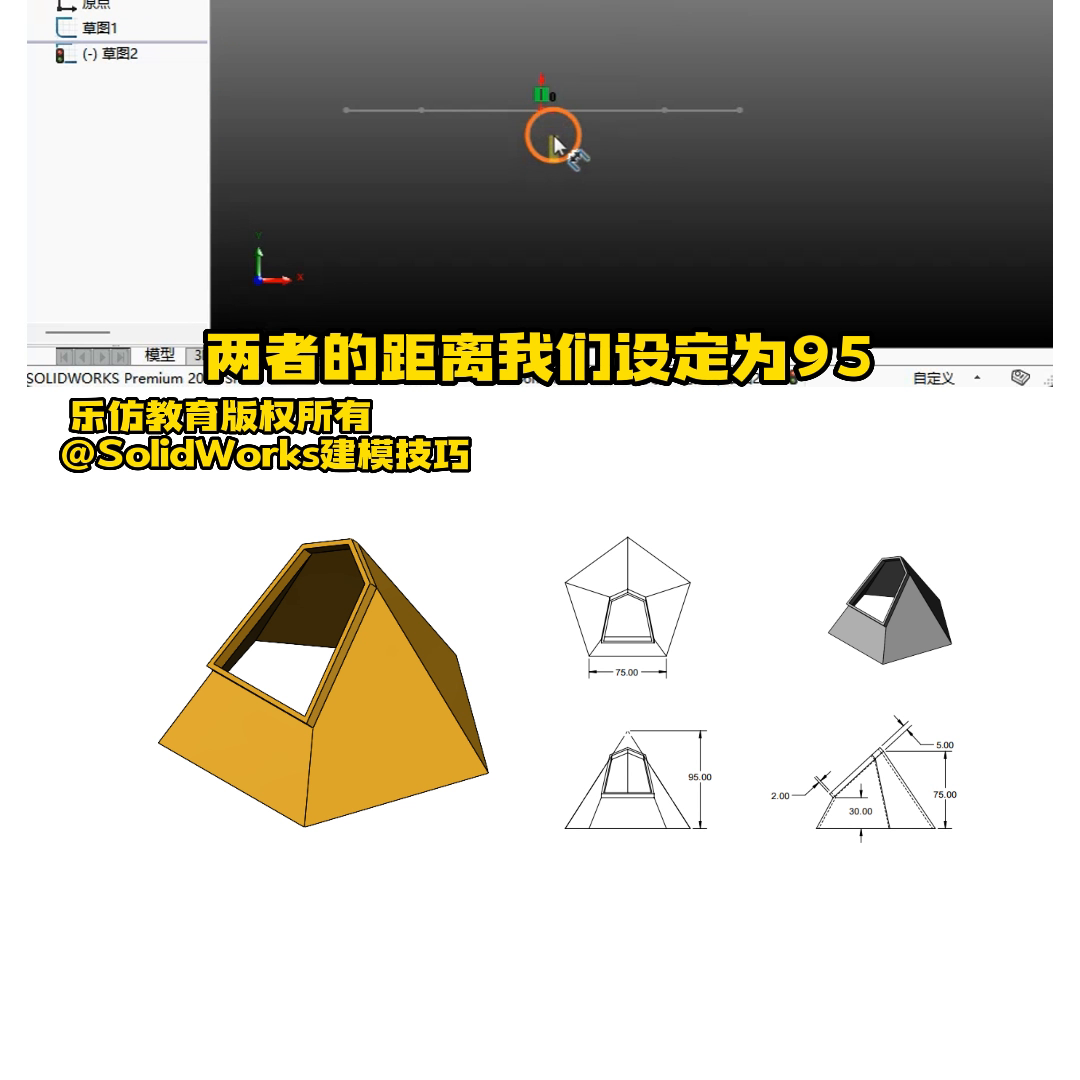

·然后再来到前视面进入草绘，在这里面绘制一个点，注意这个点跟草图的圆点之间添加一个竖直的几何关系，两者的距离设定为95。绘制完成之后达到这样的效果。

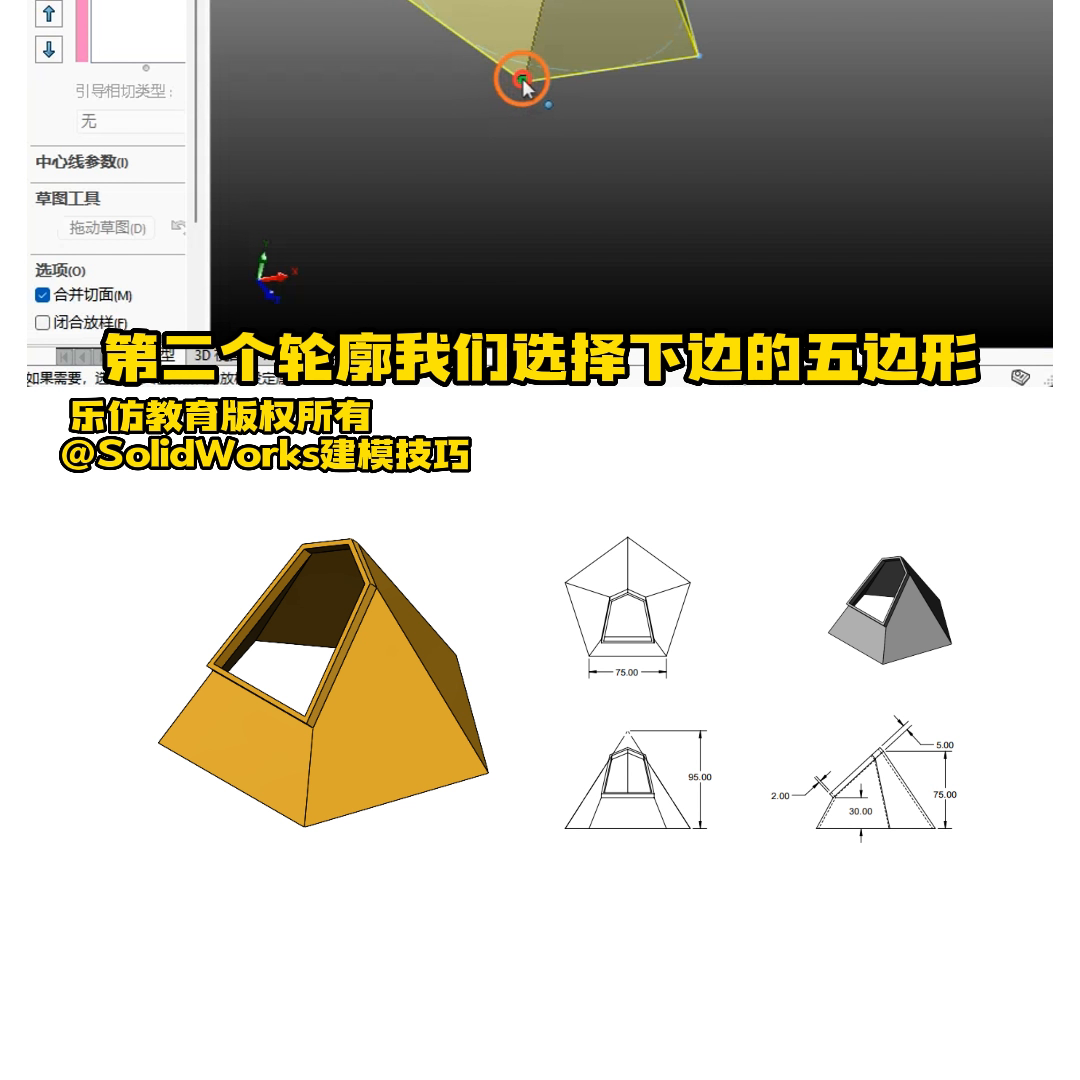

·此时再退出草图，进行放样凸台命令。第一个轮廓选择这一个点，第二个轮廓选择下边的五边形，点击确定之后形成这样一个实体。

·然后下一步再选择右视面，进入草绘。在这里面绘制一条直线，这个端点距离草图圆点之间的距离设置为75.另外一个端点的距离设置为30。然后再进行拉伸切除。注意这个地方的方向，设置成完全贯穿两者，点击确定形成这样的效果。

·最后选择这个面进入草绘，直接把这个面进行转换实体引用，然后再进行一个拉伸凸台。拉伸凸台的尺寸设置为5，然后点击确定，形成这样的效果。

·下一步再使用一次抽壳命令，壳厚设置成2。要抽壳的面选择这个面，还有这个面，点击确定之后形成这样的效果。

·最后可以使用劳尔色卡对它进行简单的上色。

这样这个练习题就绘制完成了，非常的简单，你学会了吗？
