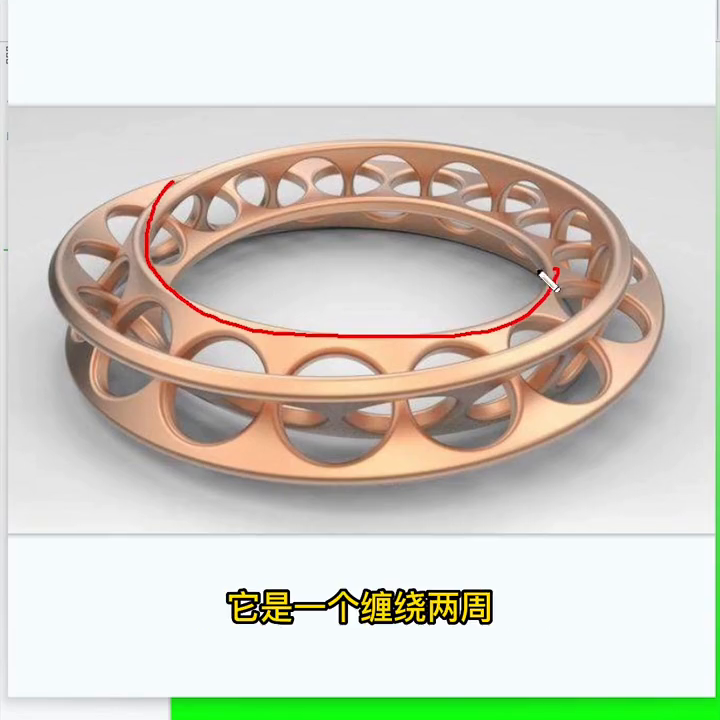

莫比乌斯环。这是一个看起来难度系数很高的图。设计达人，薛伟。我们来看看这个莫比乌斯环。它是一个缠绕两周，而且是首尾相连的。还有一个特点，就是中间的这些圆是相互交叉的，这样的效果看起来难度还是蛮大的。

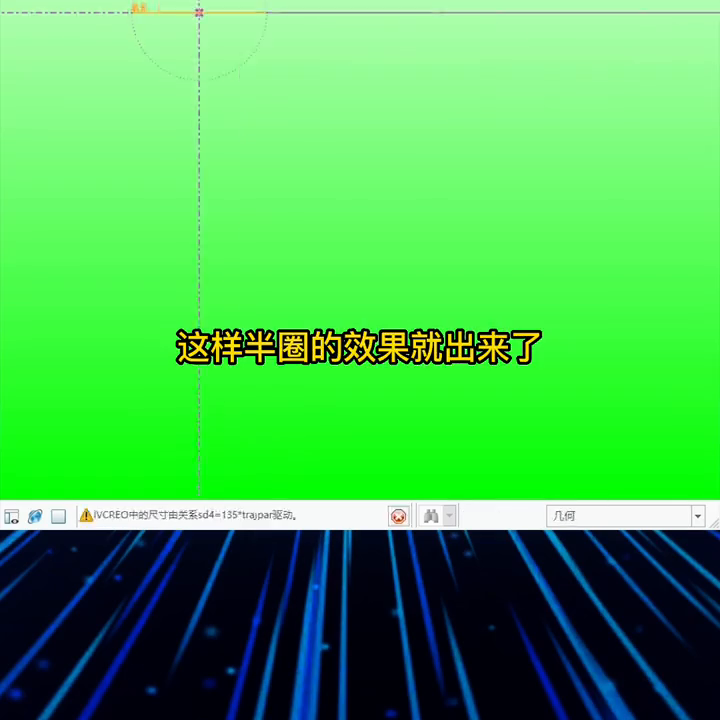

我们可以先做一圈，另外一圈通过翻转过去得到中间的孔。考虑用阵列的方式来做，来看看具体操作。首先草绘一个圆，直径标注为100，然后扫描，扫描轨迹线选择半个圆。这里注意选择为可变截面。然后草绘扫描截面，这个圆尺寸为20，中间做一条直线，对它的角度增加一个关系式驱动。这个关系式的意思是，角度从0度变到135度，这样半圈的效果就出来了。对另外半圈也进行可变截面扫描。这里注意选择为可变截面，用同样的方式绘制草绘截面。这个直线的角度同样用关系式来驱动。sd5=45+135*trajpar，这里的初始角度为45度。好的这样剩下的半圈也做出来了。

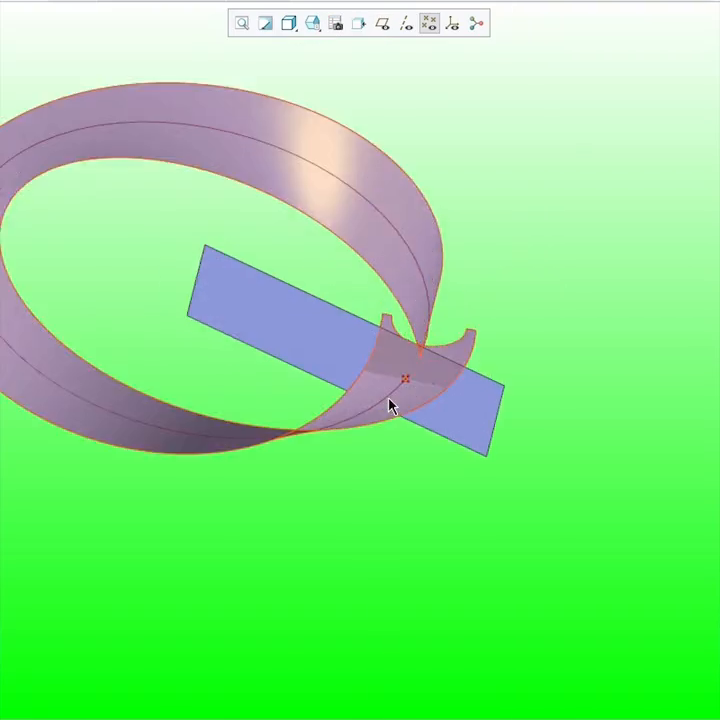

然后通过拉伸，这里切出一个半圆出来。接下来把这两个面合并起来。然后拉伸一个平面，标注一定的角度。角度这里是360除以15.5，因为这里是15个半，这样这个面就拉伸出来了。

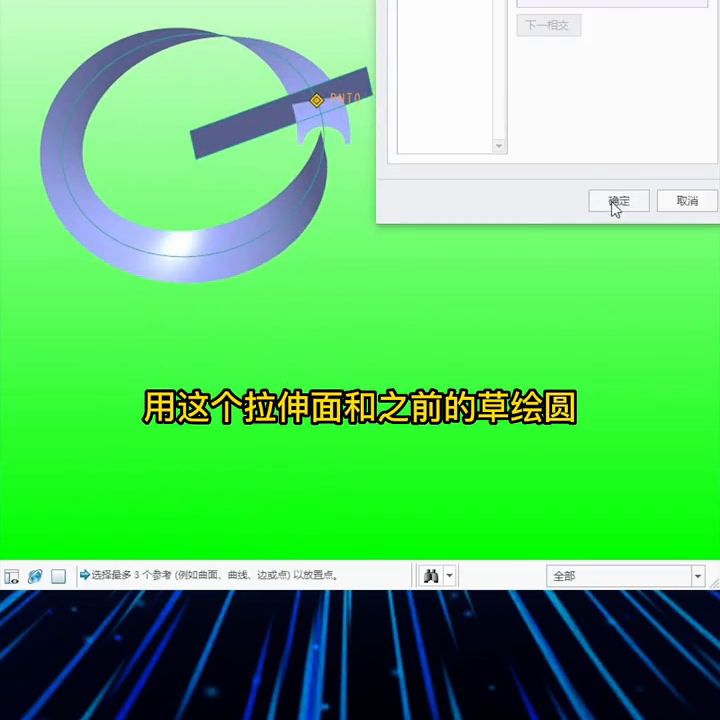

用这个拉伸面和之前的草绘圆做相交点，通过相交点和这个曲面做一根轴。再通过这个点和这根轴做一个法向于轴的平面。通过这个平面做拉伸，参考中间的这个点做一个圆，进行拉伸切除。这样第一个孔就拉伸出来了。
对这几个操作组起来，对这个组进行阵列。点击这个角度添加增量，增量就按默认值就好了。阵列的数量为15个，这样一整圈的效果就出来了。
接下来对面进行复制，选择性粘贴，这里选择旋转，选择x轴，角度为180度，这样首尾就衔接起来了。然后合并加厚，这里加厚是双侧加厚。接下来加点圆角，整体的效果就可以了。
看似特别麻烦的一个图，就简简单单的搞定了。是不是很简单？多学习，其实很多图都不难。关注我，每天学习一个设计知识。
