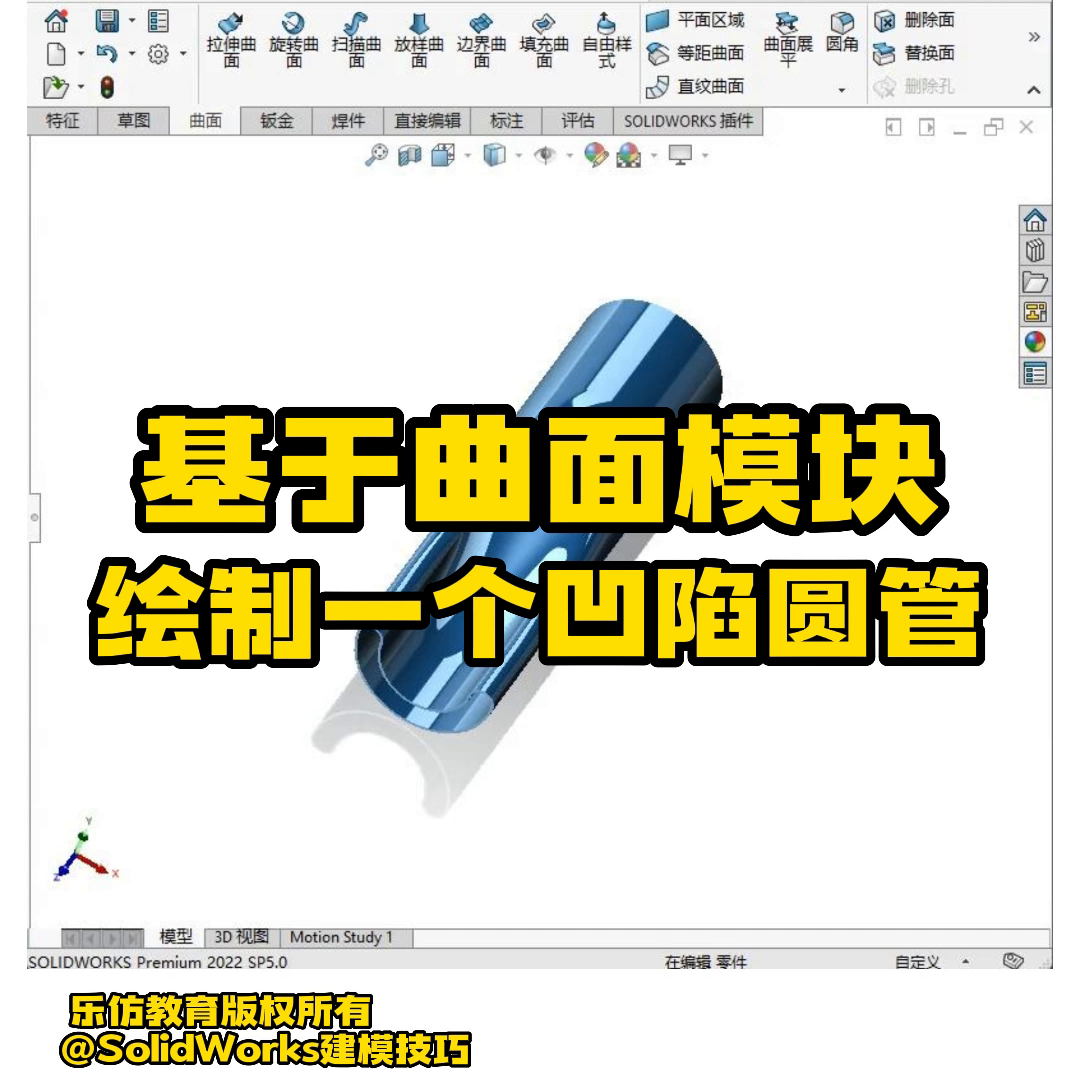

基于曲面模块绘制一个凹陷圆管。
今天带大家绘制一个凹陷圆管。
·首先选择前视面进入草绘，在这里面绘制一个直径为100的圆。
·在这里面画一个中心圆弧直槽口，直槽口外面的边线让它跟前面绘制的100的圆设置相等的几何关系。
·然后再用直线把圆弧和草图的圆点之间连接起来，再添加一个共线且水平的几何关系。槽口的宽度我们设置15。

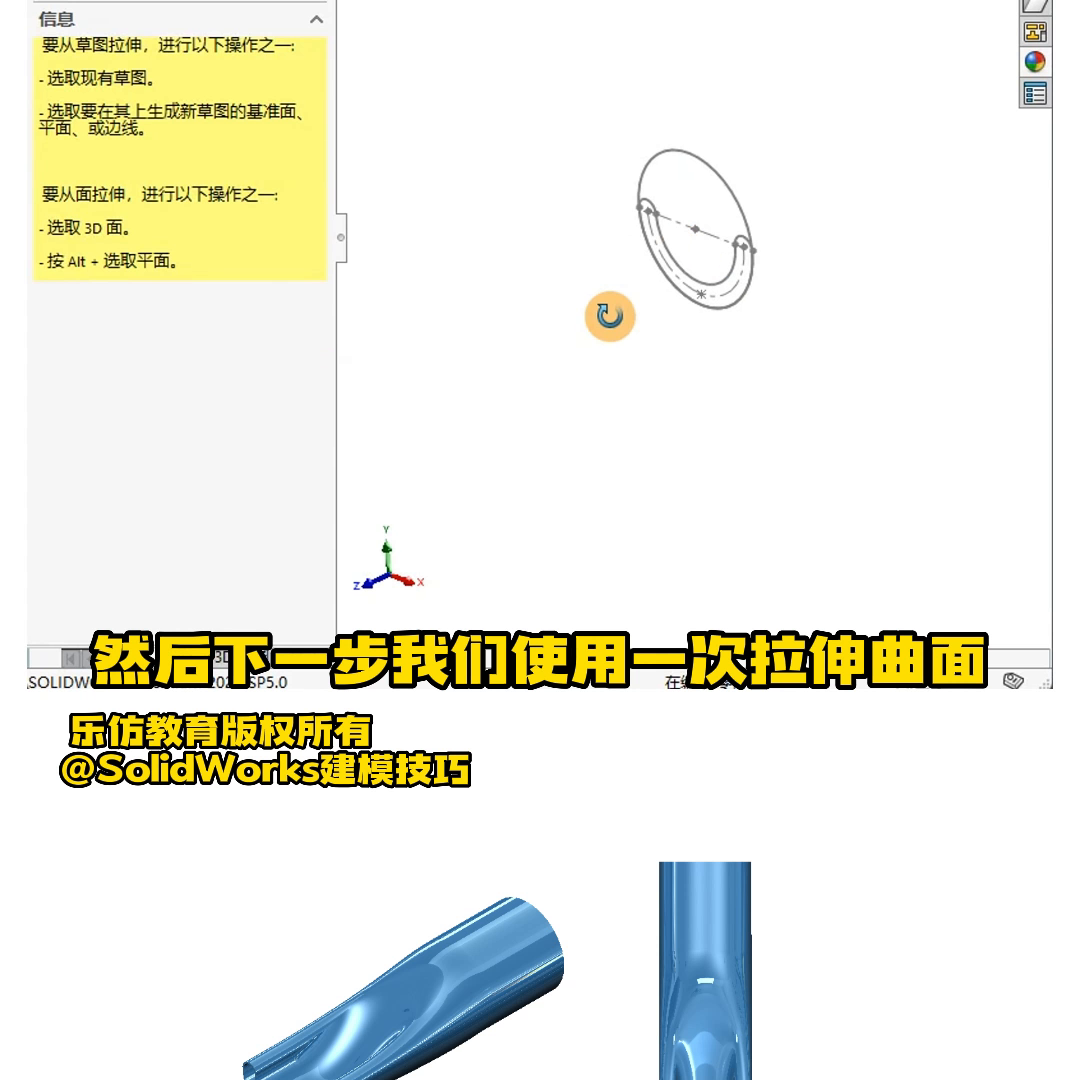

·下一步我们使用一次拉伸曲面。选择第一个草图，拉伸的距离设置为I00，方向让它设置为朝后拉伸，点击确定。然后再选择第二个草图进行一次拉伸曲面。
·在这里我们先去设置一个等距，等距尺寸设置为200，拉伸的尺寸设置为50，点击确定形成这种效果。
·然后再次选择前视面进入草绘，在这里面我们绘制三条直线。

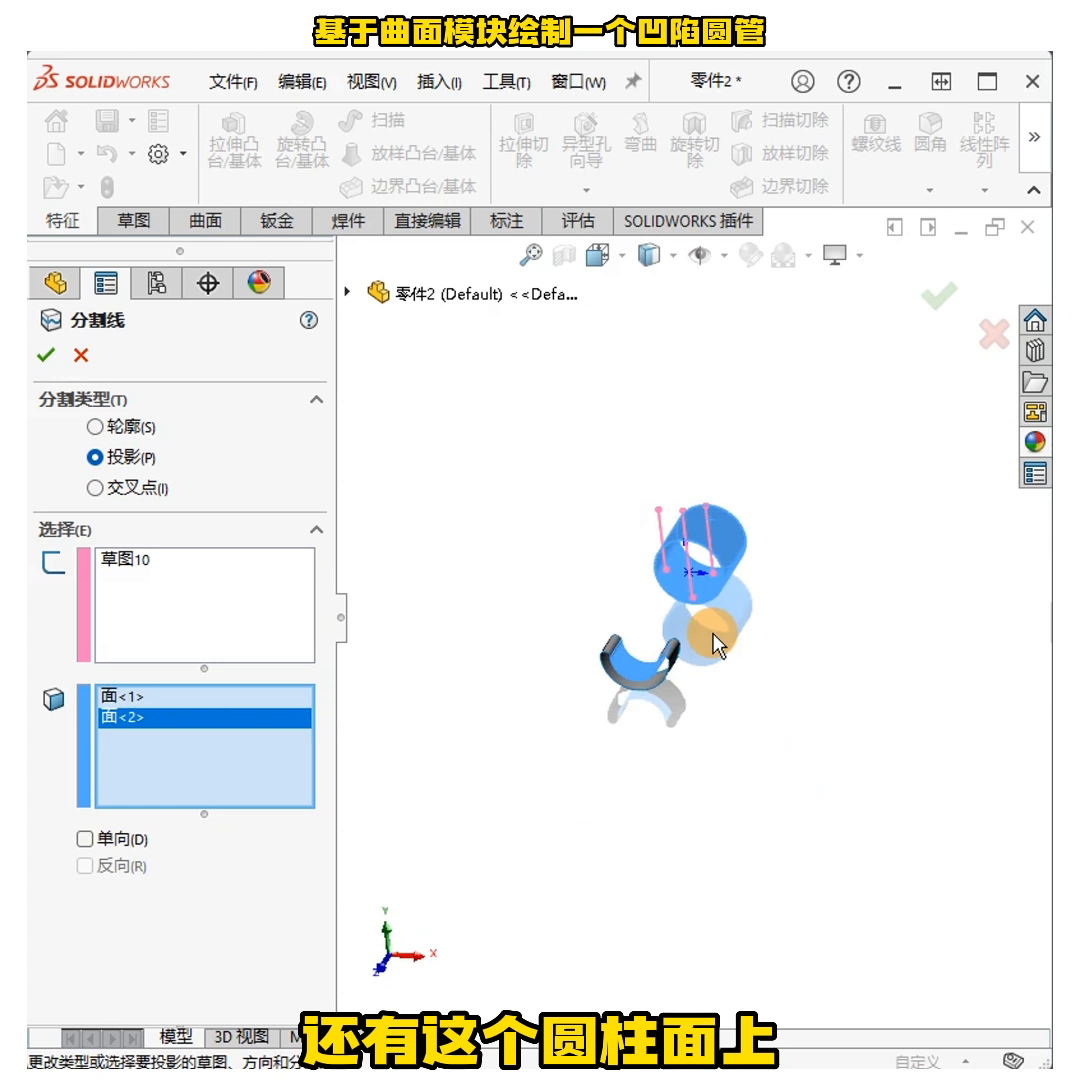

·然后退出草图，我们使用这三条直线做一次分割线的操作。分割草图我们选择这三条直线，然后把它投到这个面上还有这个圆柱面上，点击确定之后就是这样的效果。
·下一步选择上视面进入草绘，在这里面我们绘制两条直线画在大概这个位置上。
·然后再进入到3D草图当中绘制三条样条曲线，绘制的位置选择这个点。
·绘制完样条曲线之后要记得把样条曲线和直线之间添加一个相切的几何关系。添加完之后就是这样的效果，另外两条也是相同的操作。所有的线条绘制完成之后就是这样的效果。

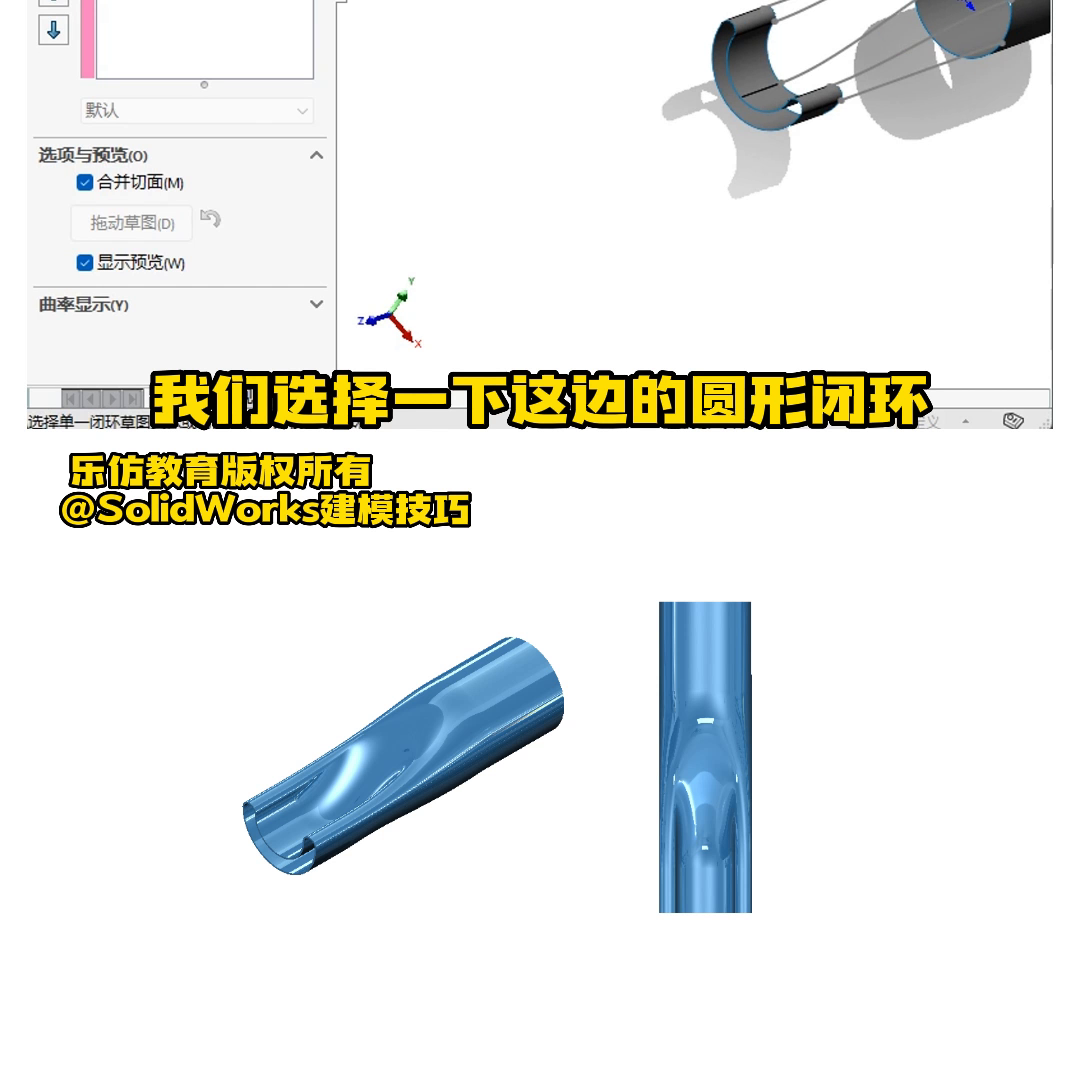

·下一步我们选择边界曲面命令，在方向一当中选择一下这边的圆形闭环。第二个闭环我们选择这边的圆弧直槽口，大概是这样的效果。
·然后在方向二这里选择一下刚才绘制的5条引导线，点击确定生成这样的效果。
·下一步我们选择缝合曲面，把这几块曲面组成同一个曲面实体。
·最后我们再使用一次加厚命令，选择这个实体，加厚的参数可以设置为一个3毫米，点击确定，这样我们的凹陷圆管就绘制完成了。
·最后我们可以使用劳尔色卡对它进行一个简单的上色。
