基于曲面模块的应用绘制波形垫片。
基于曲面模块的应用绘制波形垫片，今天带大家绘制波形垫片。需要垫片模型的同学请点击左边的预约卡片进行领取。
·首先选择上视面进入草绘，在这里面绘制一个多边形，多边形的边数设置为16个，它的内切圆直径设置为100，再把其中的一条边设置为水平的状态。
·然后退出草图进行拉伸曲面的命令，拉伸曲面的方向设置为两侧对称，尺寸设置为10，点击确定，达到这样的效果。
·下一步进入到3D草图当绘制一组样条曲线，把所有的顶点连接起来，绘制完成之后就是这样的效果。此时退出3D草图，把前面拉伸出来的曲面暂时的隐藏掉。

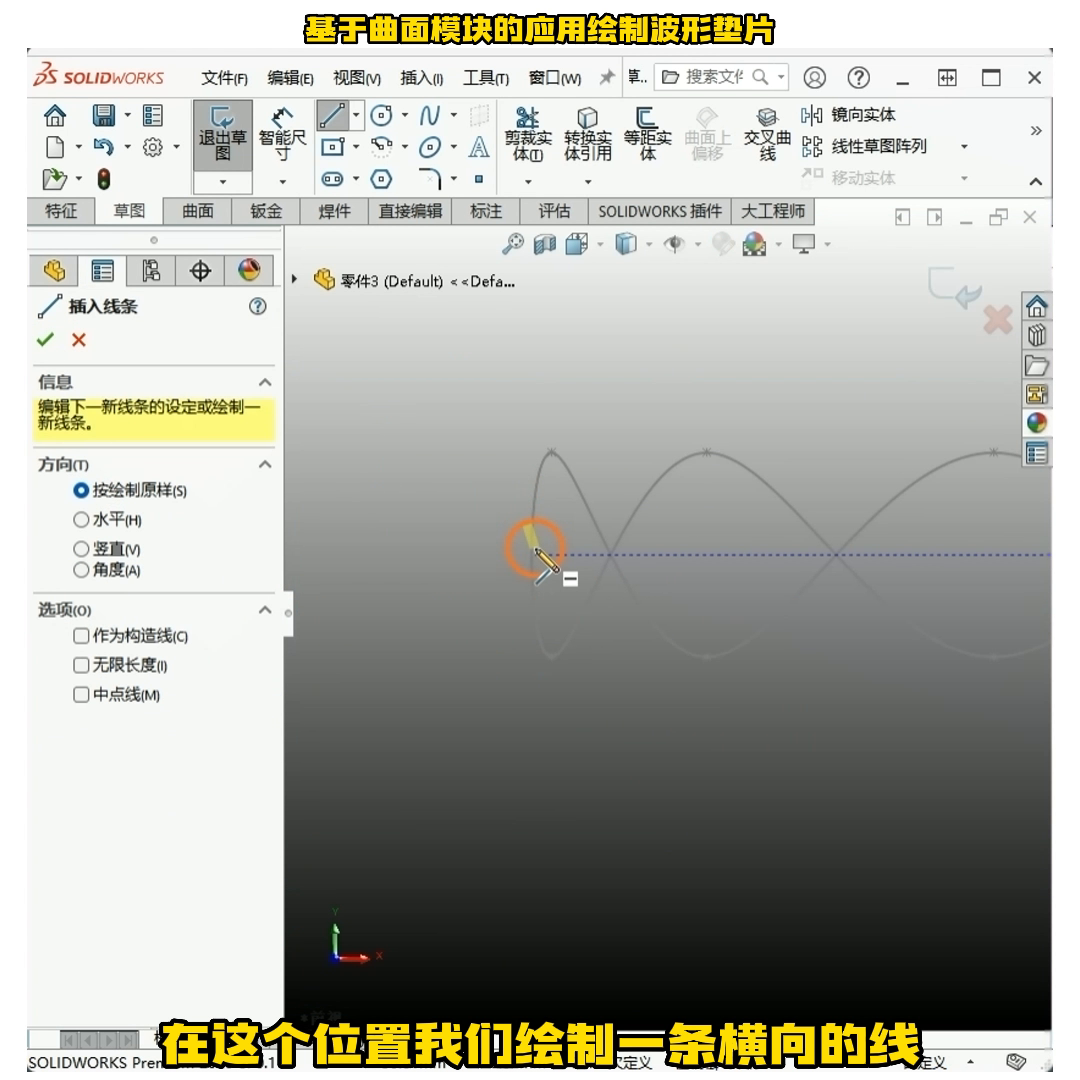

·再选择前视面进入草绘，在这个位置绘制一条横向的线，让线的端点跟刚才的3D草图添加一个穿透的几何关系，这条线的长度设置为10。
·然后退出草图选择上视面进入草绘，在这里面画一个圆，然后把刚才这条直线的端点跟这个圆之间添加一个重合的几何关系，达到这样的效果。
·然后退出草图，来到曲面模快当选择扫描曲面命令，扫描的轮廓选择这条直线，扫描的路径选择这个圆，在引导线选项当中选择3D草图，然后点击确定。现在波形面已经有了，然后使用这个面进行加厚命令，加厚的尺寸可以设置为1，然后点击确定。
这样波形垫片就绘制完成了，你学会了吗？
