条形捆扎交货形式
圆盘交货形式

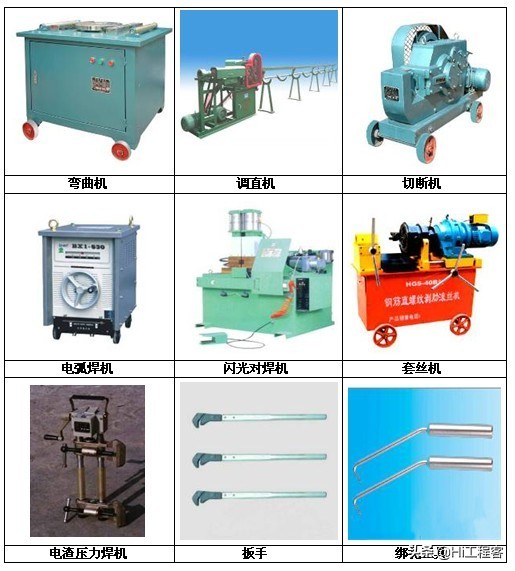

施工机具

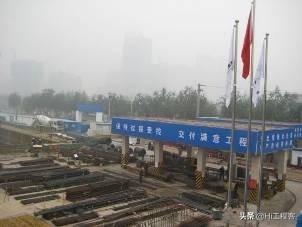

场地布置
合理，原材料与半成品分开堆放。
材料标识牌
长条钢筋吊运

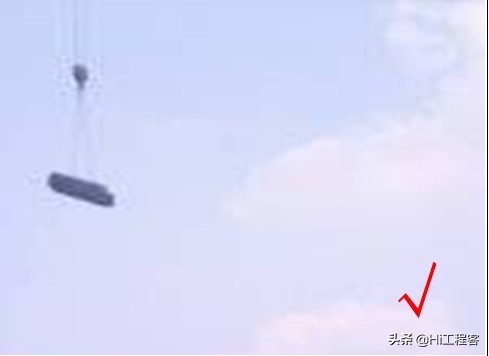

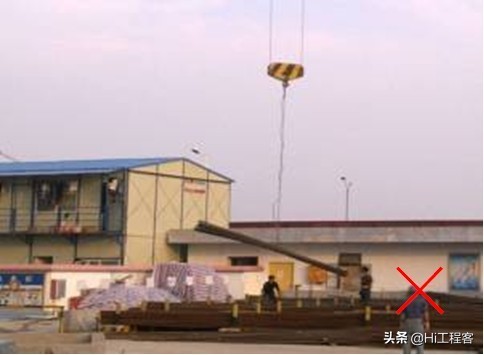

长条钢筋采用塔吊直接吊运，严禁单股钢丝绳吊运（打‘×’表示错误做法）。

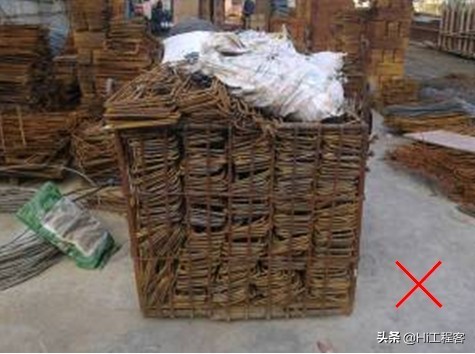

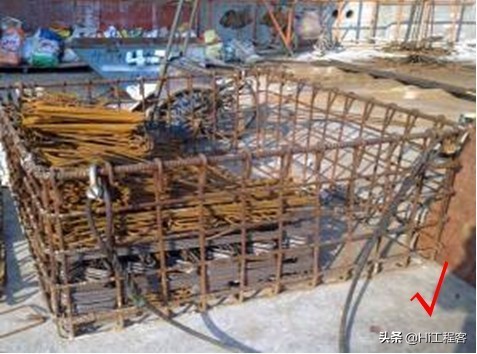

箍筋采用料斗吊运，严禁装载超过料具上口（打‘×’表示错误做法）。
箍筋料斗吊运

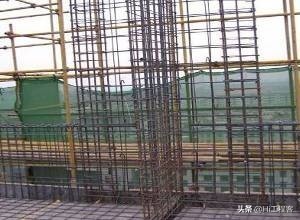

墙柱钢筋绑扎要求画线绑扎，水平（箍筋）钢筋间距满足设计要求，水平筋或箍筋与每根主筋相交位置绑扎到位，严禁跳绑。
墙柱钢筋绑扎

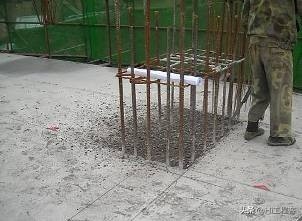

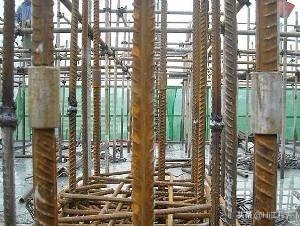

钢筋在浇筑混凝土前，用PVC管保护主筋不受污染。
钢筋浇筑混凝土
距离浇筑板面500mm处加箍筋，固定柱主筋偏位。
浇筑固定柱主筋
墙、柱钢筋直径≥20mm，采用机械接头。

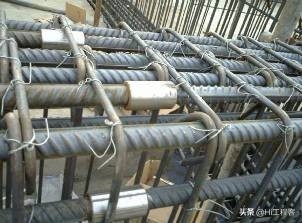

机械接头

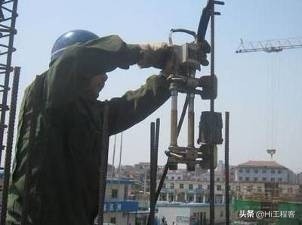

墙、柱钢筋直径＜20mm，采用电渣压力焊。

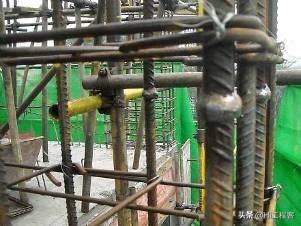

电渣压力焊

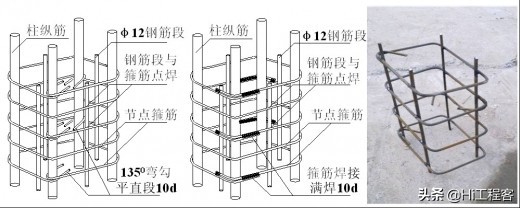

柱核心区箍筋：加工焊接成如图所示钢筋笼，梁钢筋绑扎完成时一同下沉到预定位置。
钢筋笼

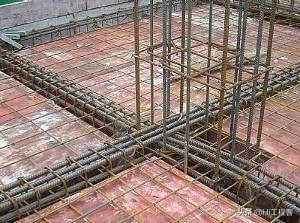

梁钢筋绑扎主筋间距分布均匀，箍筋绑扎到位（箍筋与每根主筋相交位置必须有效绑扎牢固）。
梁钢筋绑扎主筋
梁主筋直径≥20mm，采用机械接头；梁主筋＜20mm采用焊接或绑扎搭接。
梁主筋
主次梁交接处，主梁方向箍筋在交接位置按设计图纸间距绑扎。
主次梁交接绑扎
梁、柱箍筋按抗震要求，弯成135度角。
梁、柱箍筋按抗震

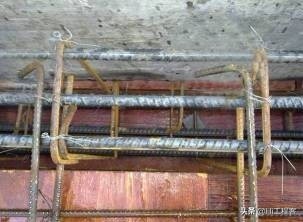

梁钢筋一排筋与二排筋采用分隔筋隔开，分隔筋直径≥主筋直径或25mm；分隔筋距支座边500mm设置一道，中间每隔3m设置一道。
分隔筋
板面筋在边支座锚固时，直接延伸到梁最外面一根钢筋的内侧。
板面筋边支座锚固
板配筋采用双层双向+分离式配筋，取消分离式配筋形式（面筋推荐不小于Ф8，具体以设计为准）。
板配筋
面筋锚固端与梁箍筋（主筋）、墙主筋（水平筋）绑扎牢固，面筋绑扎要满绑。
面筋锚固端与梁箍筋（主筋）、墙主筋（水平筋）绑扎
板底筋绑扎前，画线控制间距，建议采用弹线控制。
板底筋绑
板面筋采用满绑（纵横钢筋交接位置都必须进行绑扎），不得出现‘隔一绑一’的跳绑形式。
楼板预留洞口
楼板上预留洞口≥500mm，封口处采用U型钢筋。
放射钢筋
板内阳角增加7根直径同板面筋的放射钢筋，长度不小于1700mm。
柱、墙钢筋垫块
柱、墙钢筋垫块：墙、柱采用成品塑胶内撑条，纵横间距≤600mm；柱主筋垫块采用成品塑胶垫块，沿柱角部≤600mm设置一个，墙体纵横间距≤600mm。
柱、墙钢筋垫块
板（梁）底筋垫块：采用预制成品垫块，板间距1000*1000mm；梁底部每500mm布置2个放置在角筋位置。
板面筋垫块

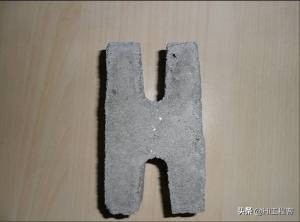

采用H型预制成品垫块。间距600*600mm。
钢筋搭接焊：表面平整、光滑，无凹陷、焊瘤、裂纹、气孔、咬边、夹渣等质量缺陷，雨天严禁作业。
钢筋搭接焊
电渣压力焊：焊包凸出面不少于4mm，不得出现偏心、气孔、裂缝、咬边、夹渣等缺陷，雨天严禁作业。
电渣压力焊
墙上埋管采用钢筋焊接固定。
墙上埋管
断开的箍筋与止水钢板焊接。
钢筋混凝土墙体上预留洞
钢筋混凝土墙体上预留洞采用钢模预埋定位。
预PVC止水
钢筋混凝土中采用预PVC止水。

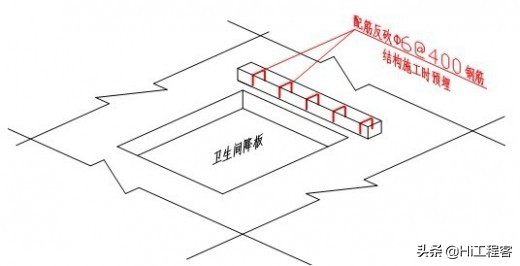

厨卫间反砍
厨卫间反砍采用配筋混凝土，Φ6@400的U型箍筋，与钢筋同时绑扎安装。

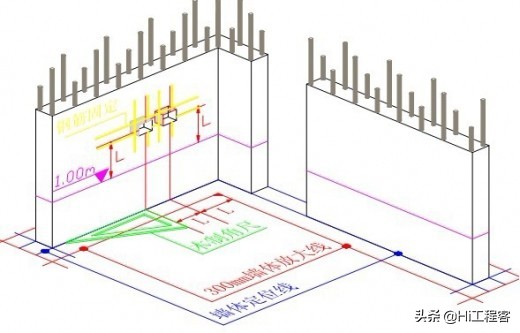

预埋线盒
预埋线盒采用钢筋加固，交叉位置与墙体钢筋焊接牢固。

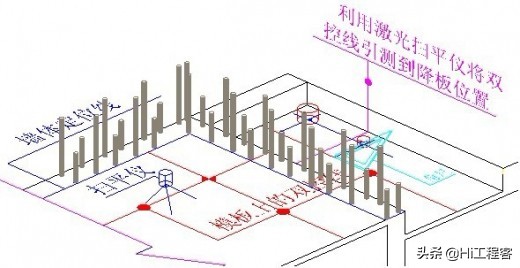

模板双控线定位

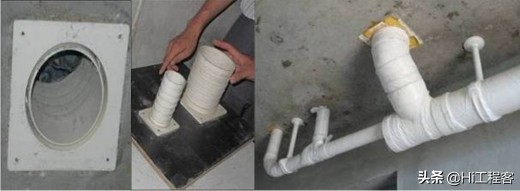

落水管、地漏等穿楼板的管道采用成品PVC止水节，利用模板上双控线精确定位。

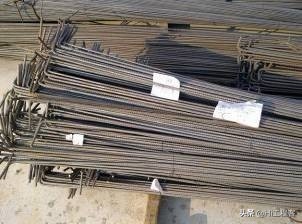

钢筋加工成型挂标识
包括使用部位、规格、数量等。

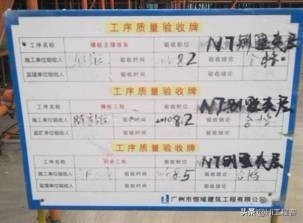

现场设置工序验收牌

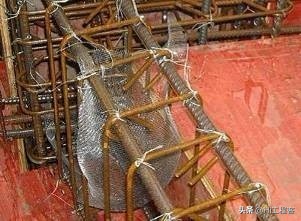

梁绑扎完成后，采用吸尘器将梁底清理干净后沉梁。
吸尘器清理梁底干净后沉梁

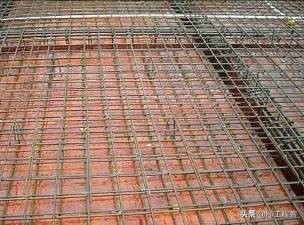

板筋绑扎完成后效果
板面垃圾清理干净。
