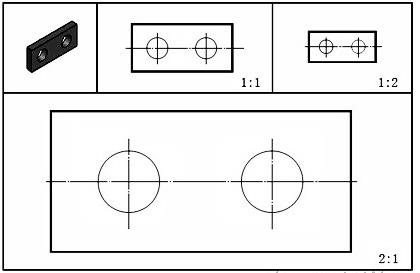

我们知道机械制图中比例均指“图:实”,即图中图形尺寸与实物尺寸之比;

比例1:2是指实物尺寸是图形尺寸的2倍,属于缩小比例;

比例2:1是指图形尺寸是实物尺寸的2倍,属于放大比例;

在画图时应尽量采用原值比例的比例(即1:1的比例),以便直接从图样中看出机件的真实大小;需要时也可采用放大或缩小的比例,其中1:2为缩小比例,2:1为放大比例无论采用那种比例,图样上标注的尺寸应是机件的实际尺寸。绘制同一机件的各个视图需采用相同的比例,并在标题栏的比例栏中填写;

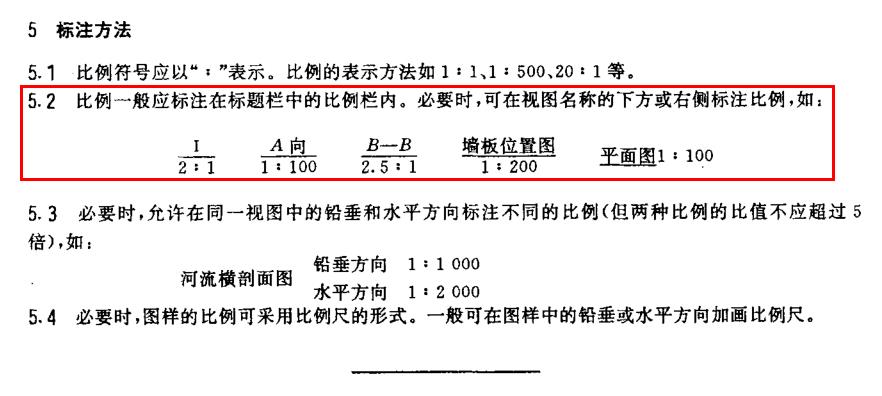

但在必要时,可在采用局部放大的视图来表达局部特征,并在视图名称的下方标注比例,但这个局部视图的比例到底按图纸放大的比例标示,还是与基图比例进行换算后得出的新比例来标示呢?很多机械朋友们对此都不确定,特别是刚入行的朋友,网上虽然也有人答复是如何标示,但是大多没有依据,又不敢轻言相信,为了准确弄清楚这个比例的标注,我们查询了相关的国家标准,将此进行了明确确认,如下:

如基图比例1:2,局部放大图在基图基础放大为4:1,那么局部视图的比例应该标注4:1还是2:1?答案是:2:1

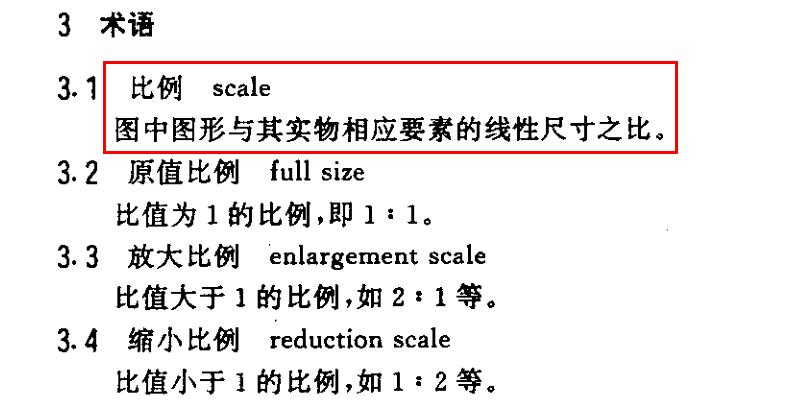

按照GB/T14690-1993(目前该标准仍为现行标准)中“比例”的定义是指“图:实”,制图“比例”的界定,标准中的下述文字是唯一解释。

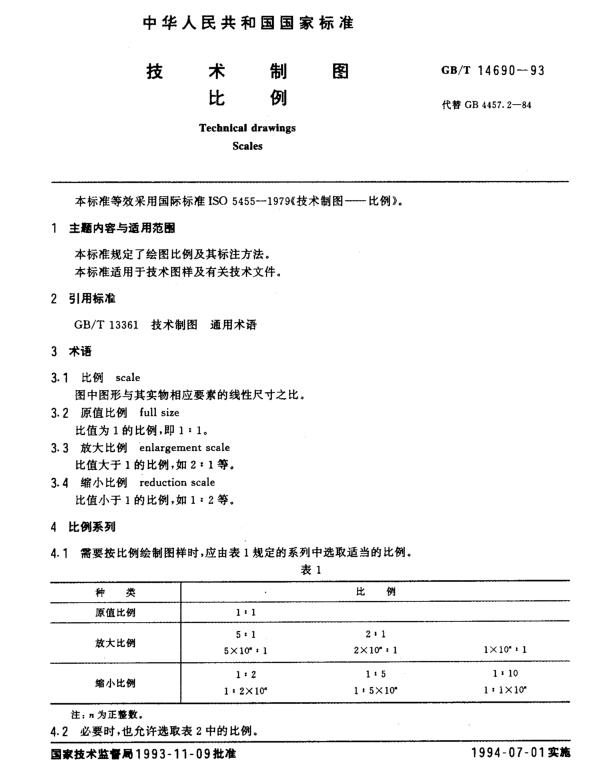

标准全文如下:

(上述标准文本的pdf文档有需要的粉丝朋友可复制文章标题发私信给小编,即可自动获取免费下载链接)

所以在CAD中使用局部放大图时,虽然放大比例为4:1,但这个比例只是反映局部放大图与全图之间的放大关系,在全图比例为1:1时才是正确的,如果全图比例不是1:1时应进行相应的换算才能在局部放大图中正确反映放大图中比例是“图:物”。所以全图比例为1:2时,局部放大图标注出的4:1应改为2:1。即设计图纸上的比例无论是何种视图或放大图,均为“图:实”。
