建模步骤

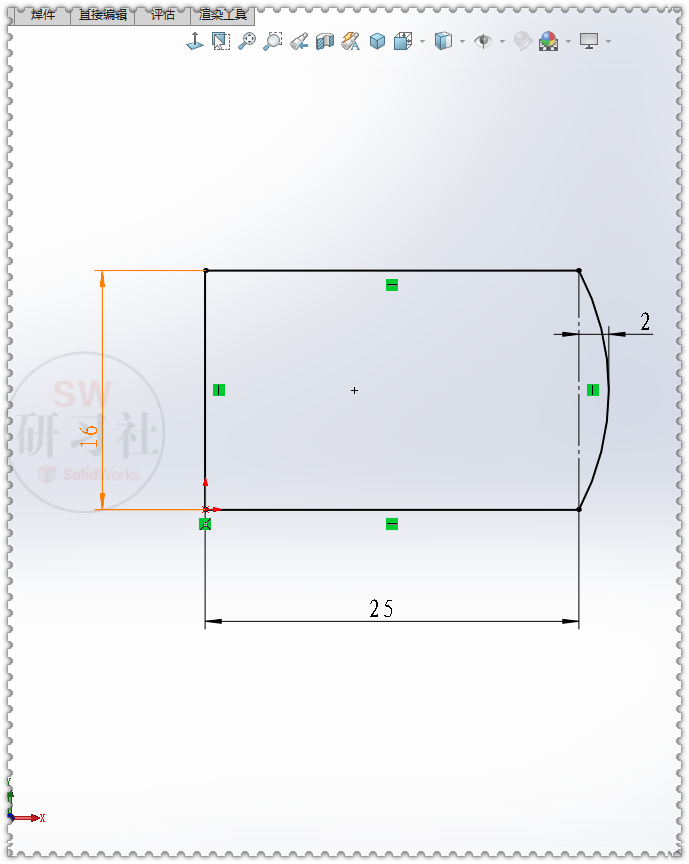

1.【前视基准面】画草图

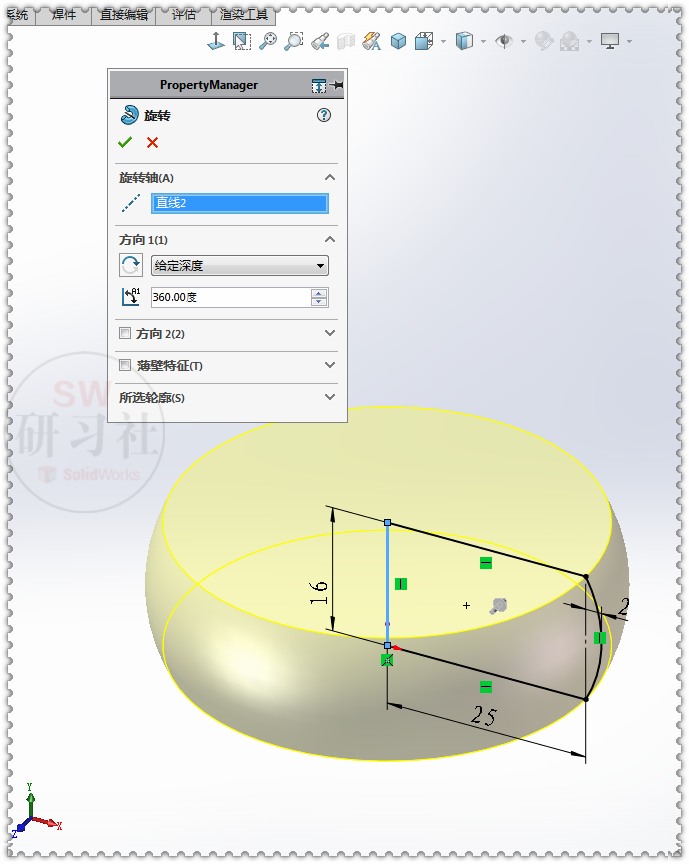

2.2.【旋转】

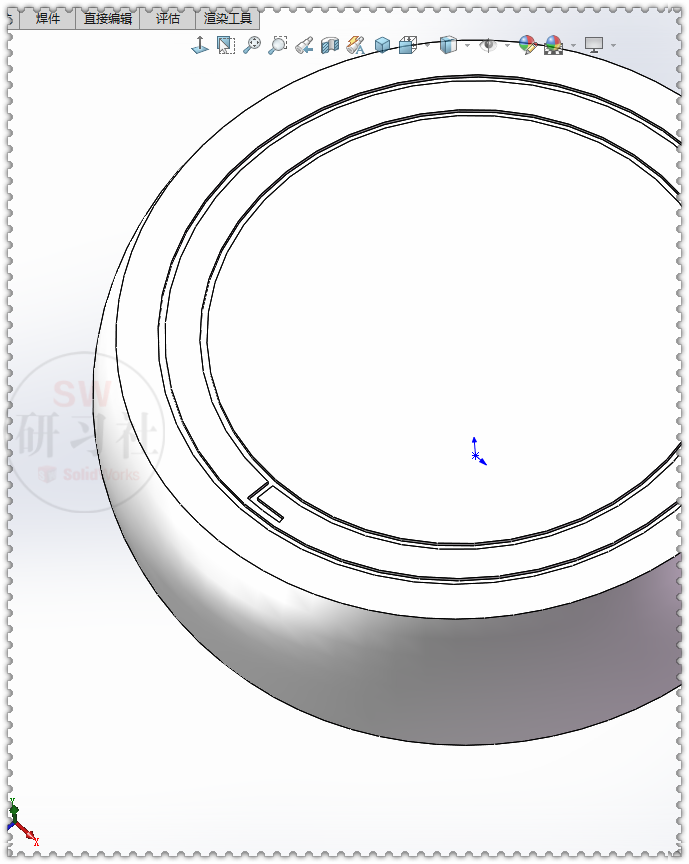

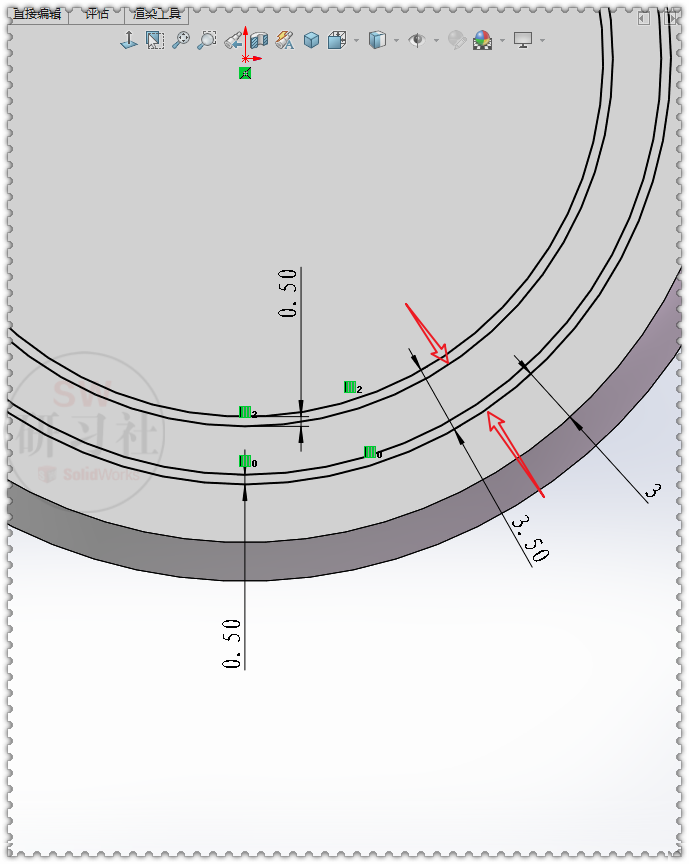

3.3.在实体顶面画两个圆，间距：3.5，向内等距：0.5

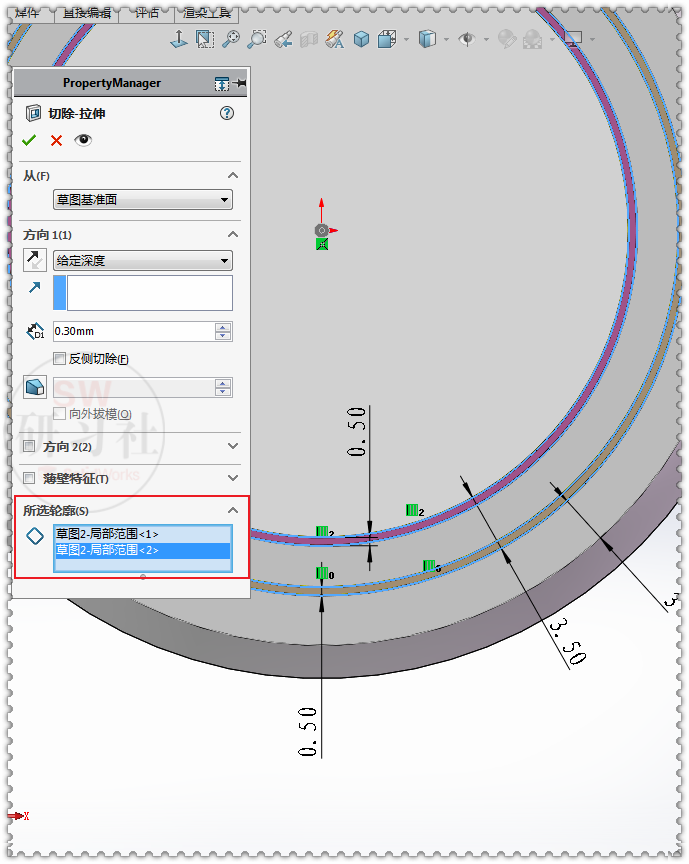

4.4.【拉伸切除】给定深度：0.3 ；所选轮廓：两个0.5宽度的区域

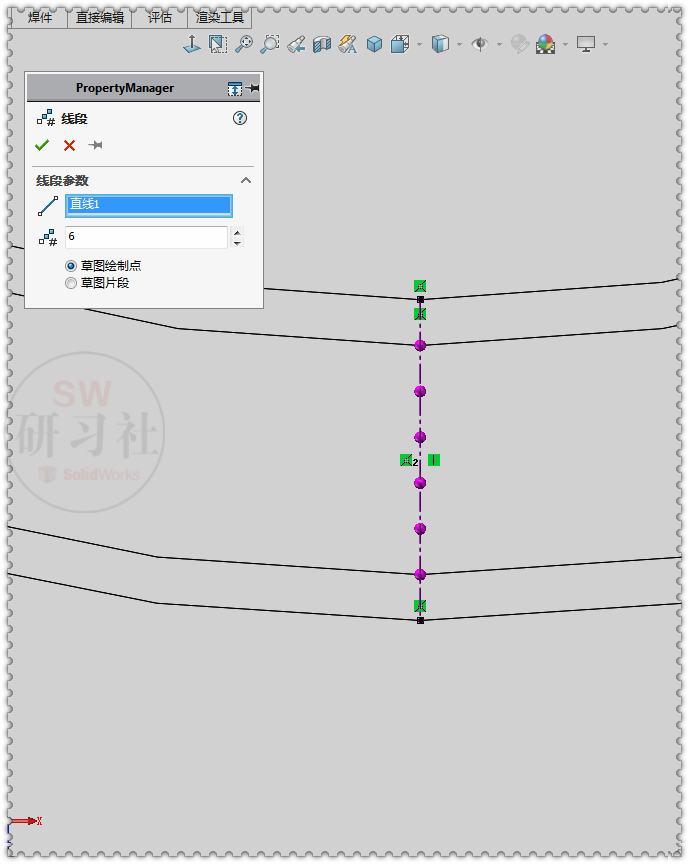

5.5.顶面一根直线，【线段】草绘绘制点：6
6.6.还是在实体顶面画圆，重合到点上

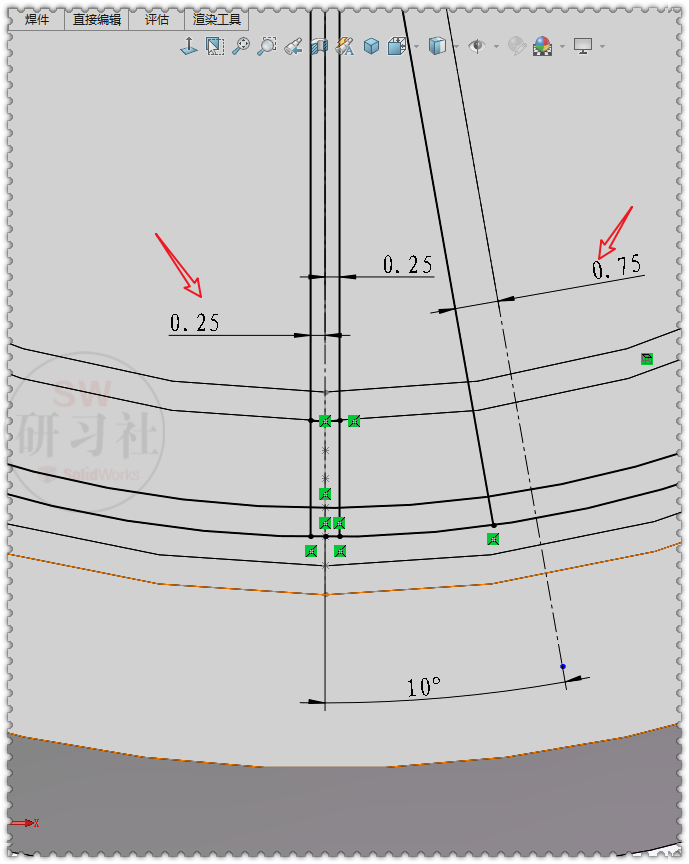

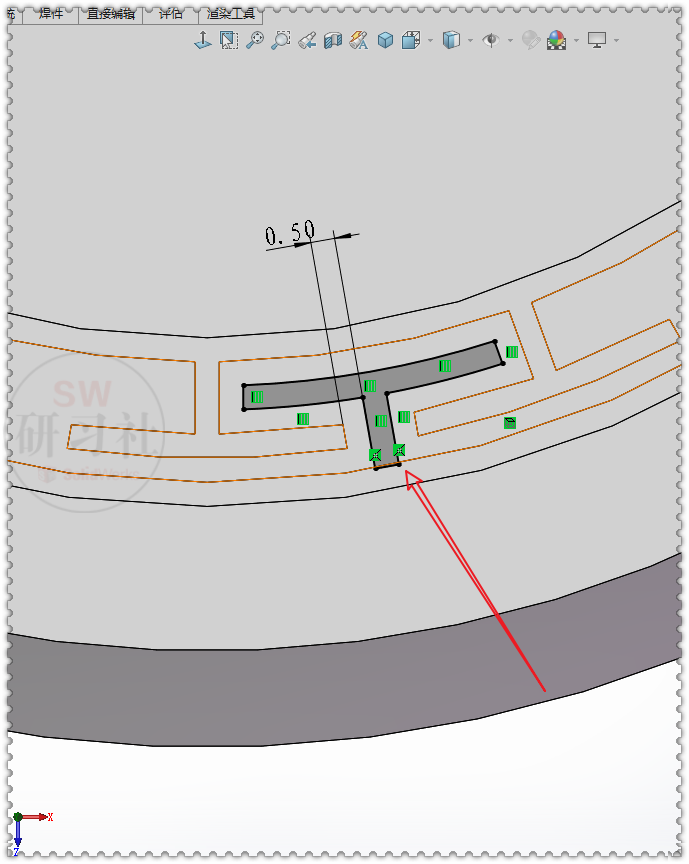

7.（上方圆转换实体引用）6-1.【等距实体】0.25和0.75.7.【拉伸切除】给定深度：0.3 ；所选轮廓：粉色区域

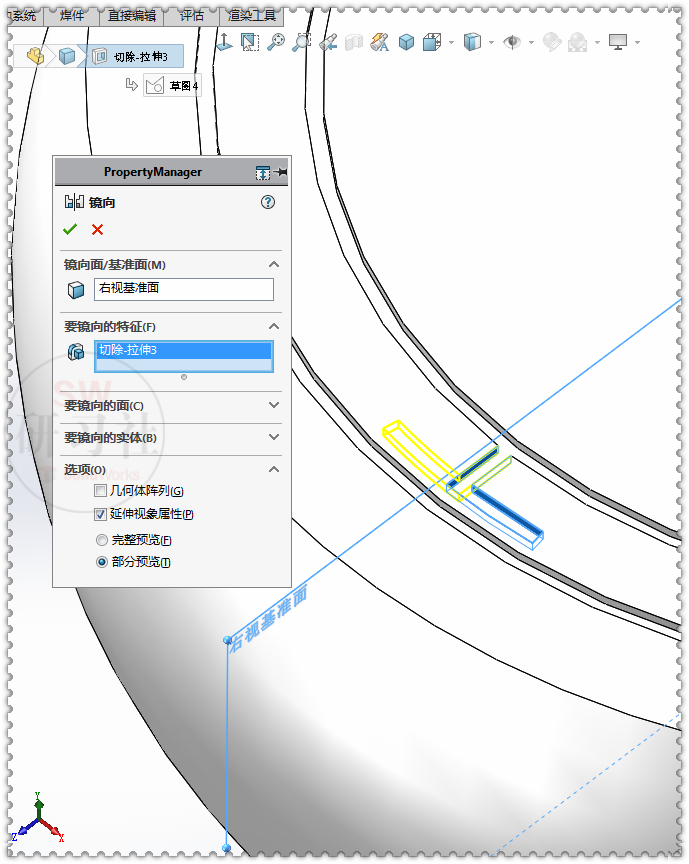

8.8.【镜像】

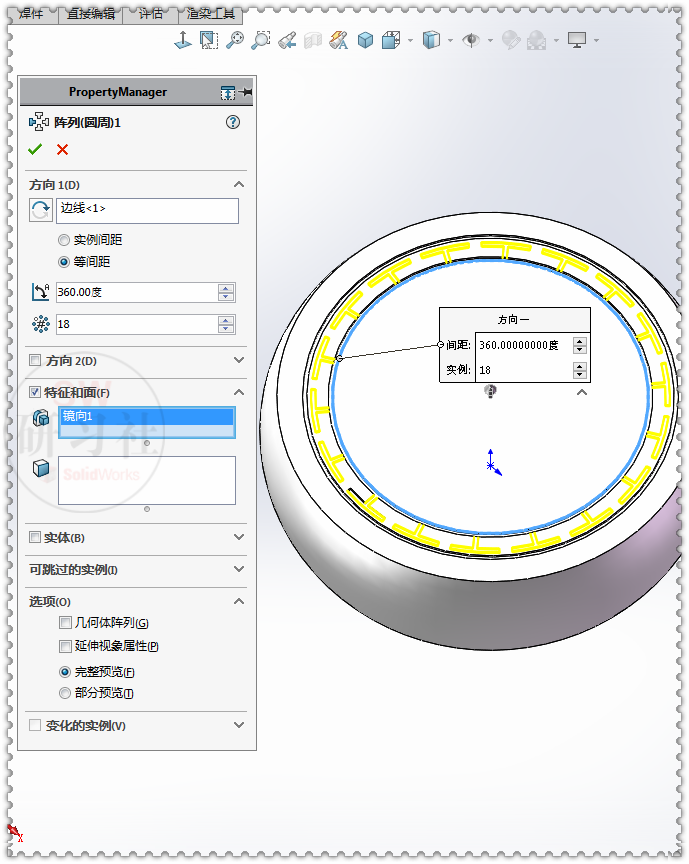

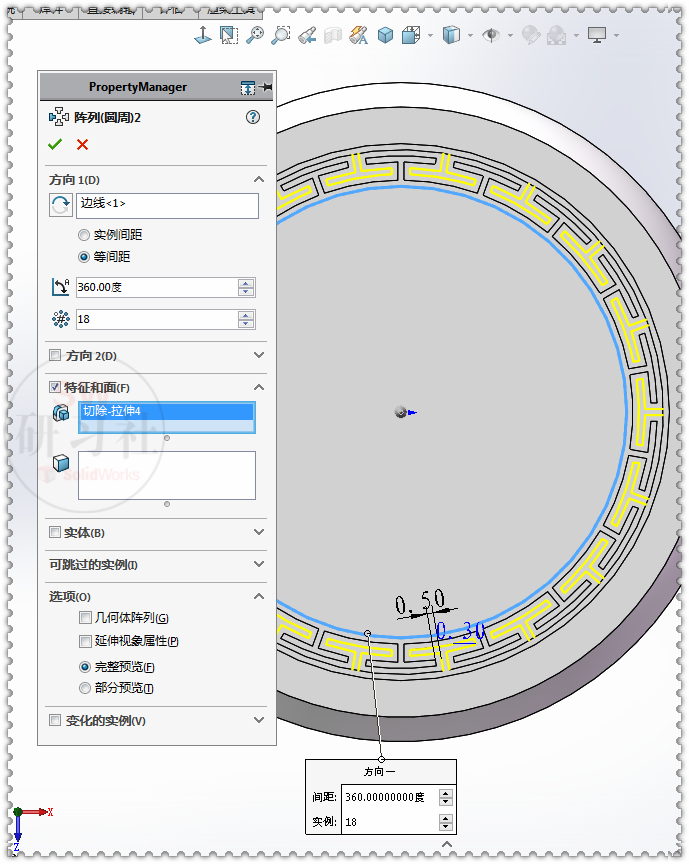

9.9.【圆周阵列】数量：18个

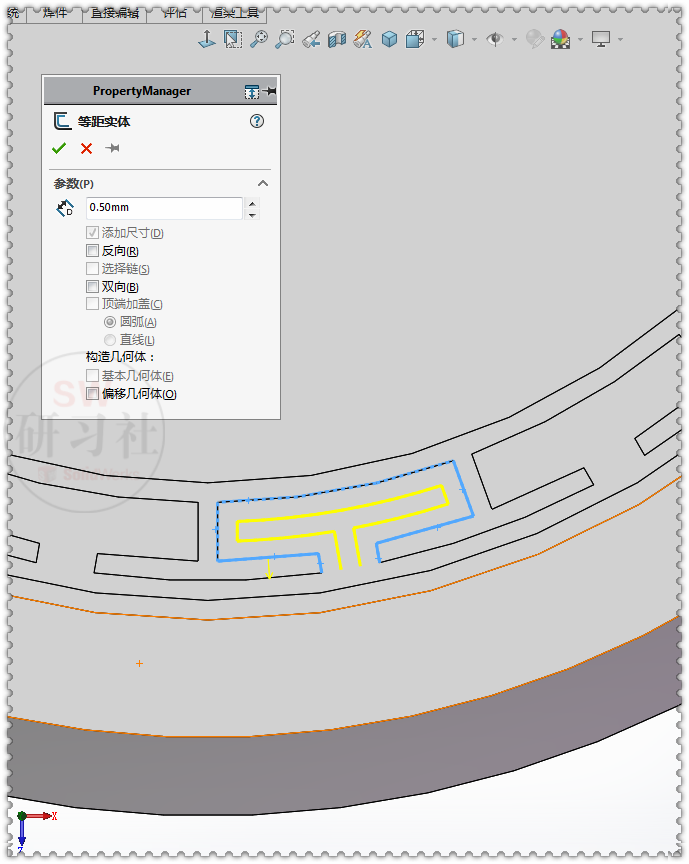

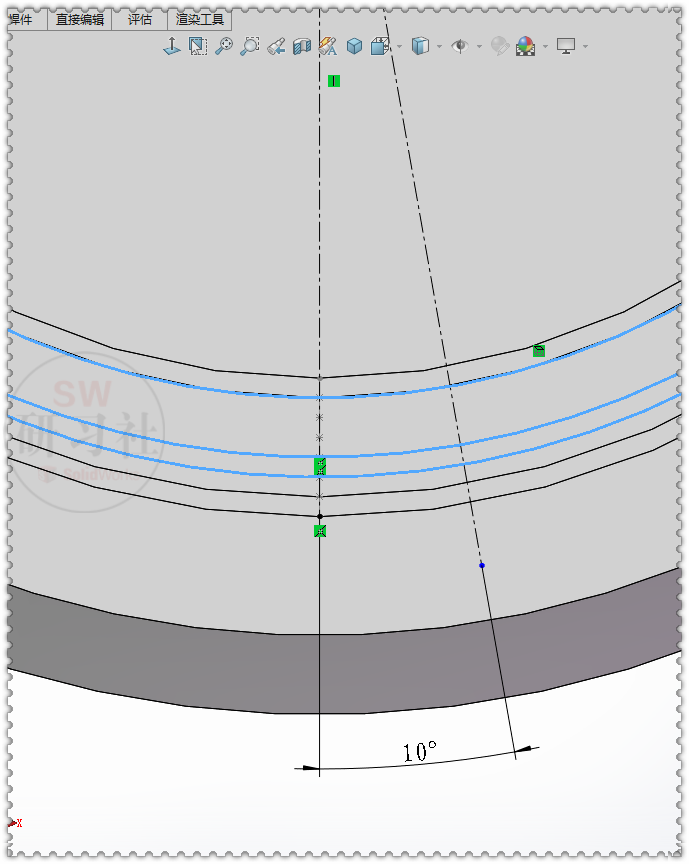

10.（20度对应18个）10.【等距实体】选择蓝色边线：0.5
11.10-1.延伸两个直线，转换实体引用圆边线
12.11.【拉伸切除】

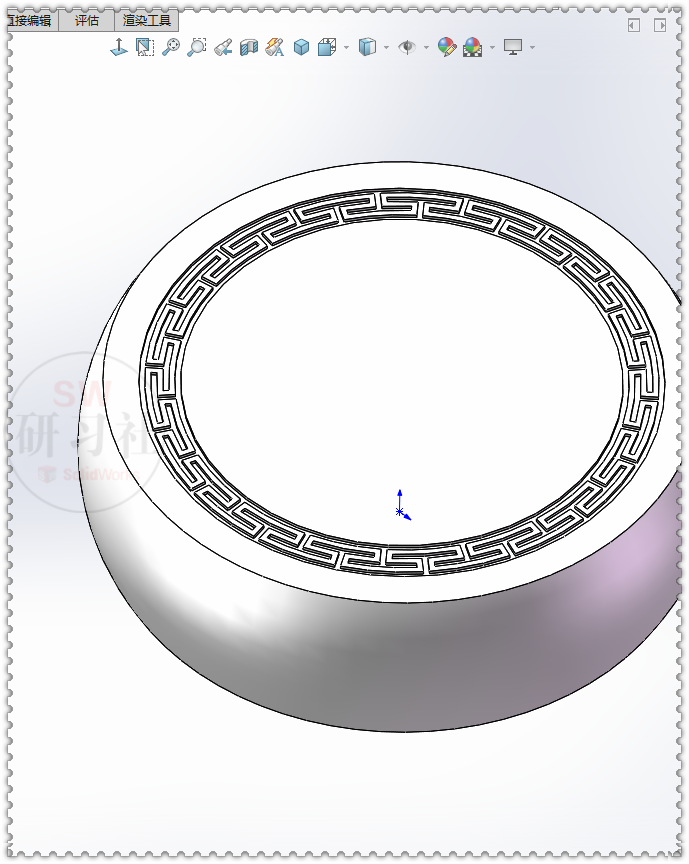

13.12.【圆周阵列】18个

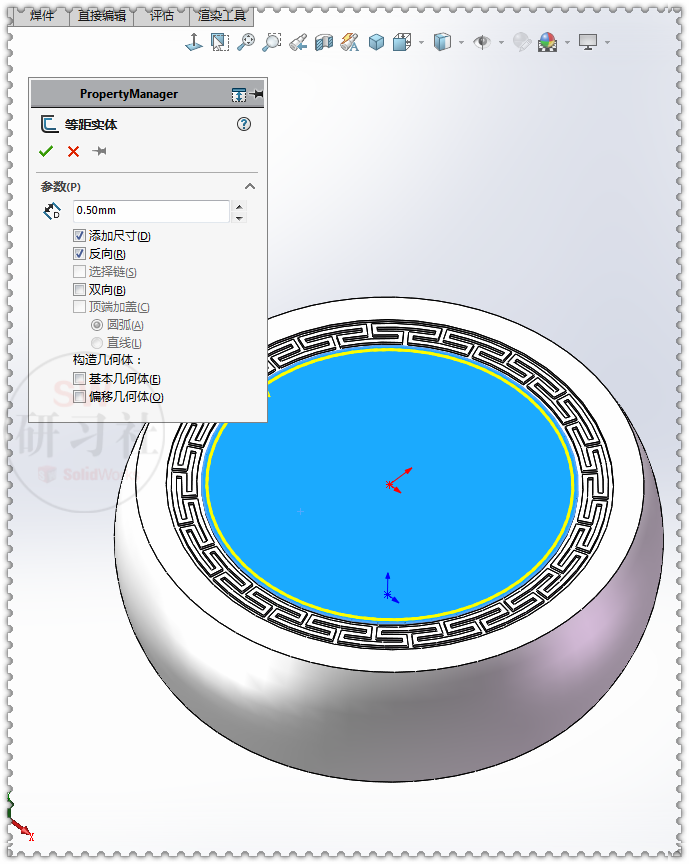

14.13.【等距实体】选择蓝色面：0.5

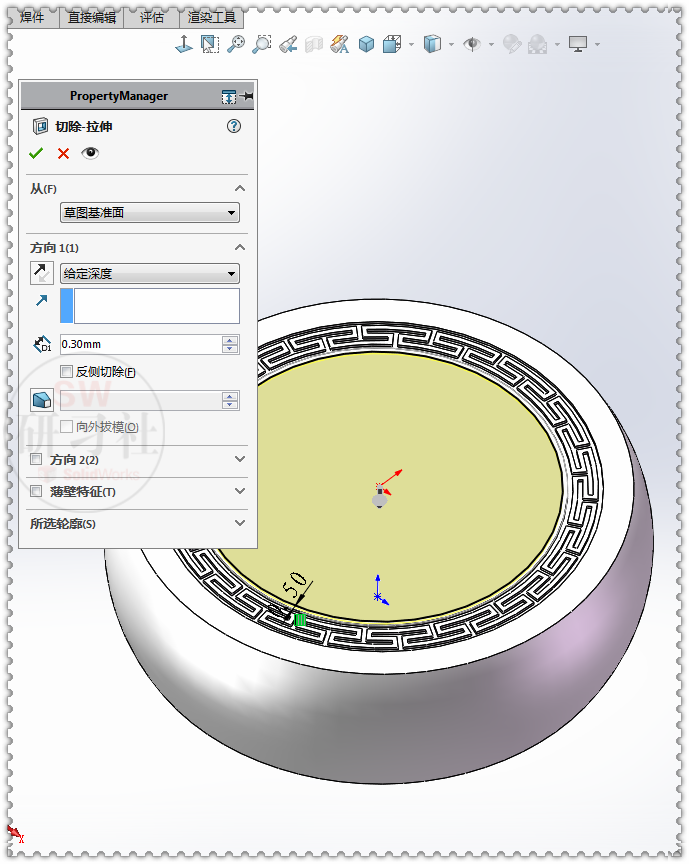

15.14.【拉伸切除】

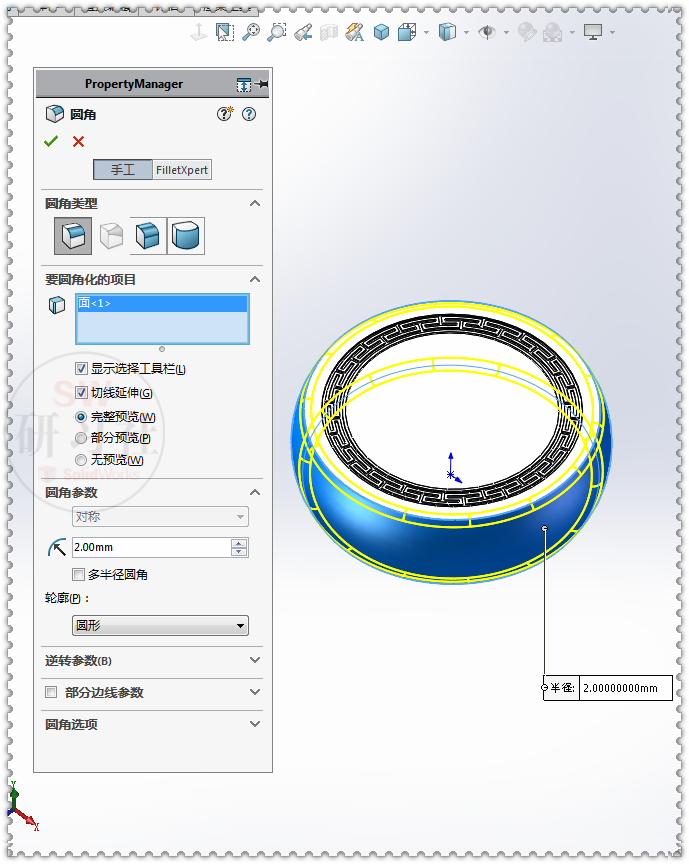

16.15.【圆角】半径：2
17.16.象棋顶面草绘，画一根中心线

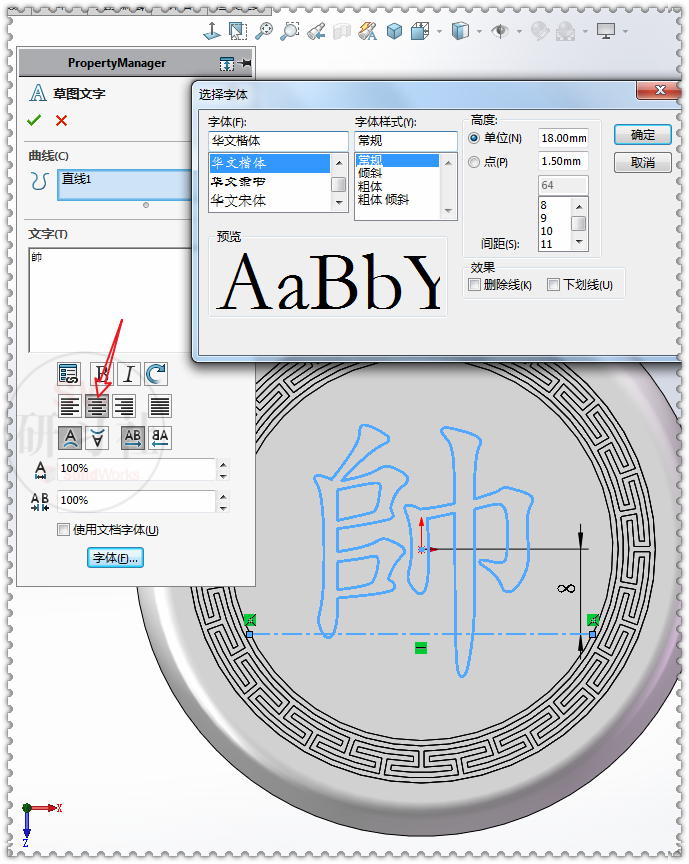

18.【草图文字】居中。

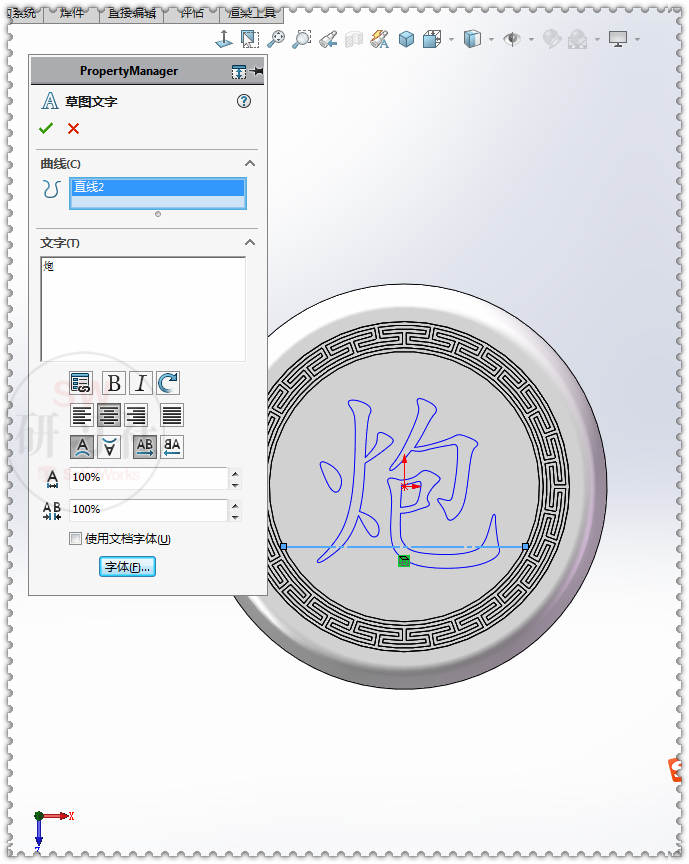

19.17.再写一个：炮

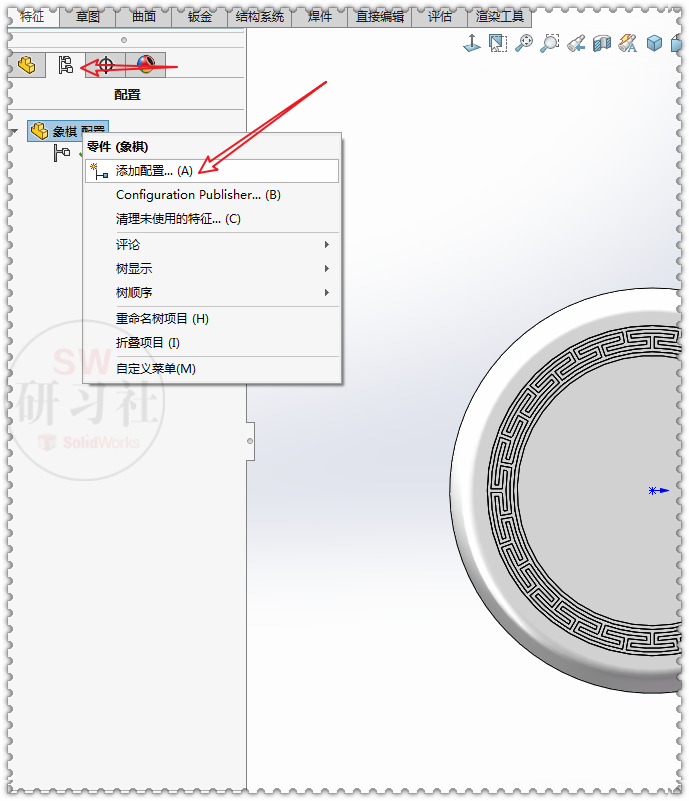

20.（隐藏帅）18.【配置管理器】右键：添加配置

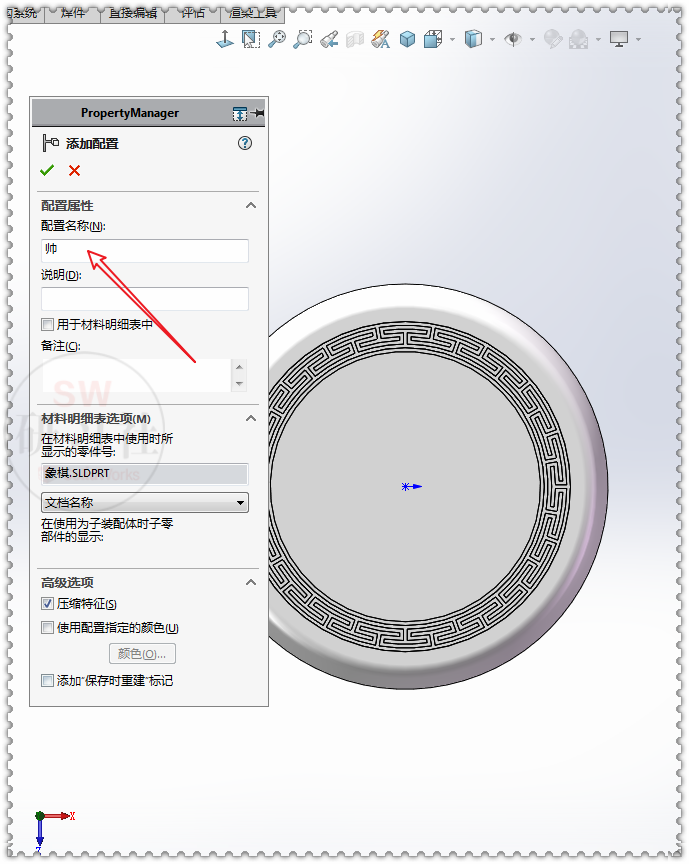

21.18-1.配置名称：帅

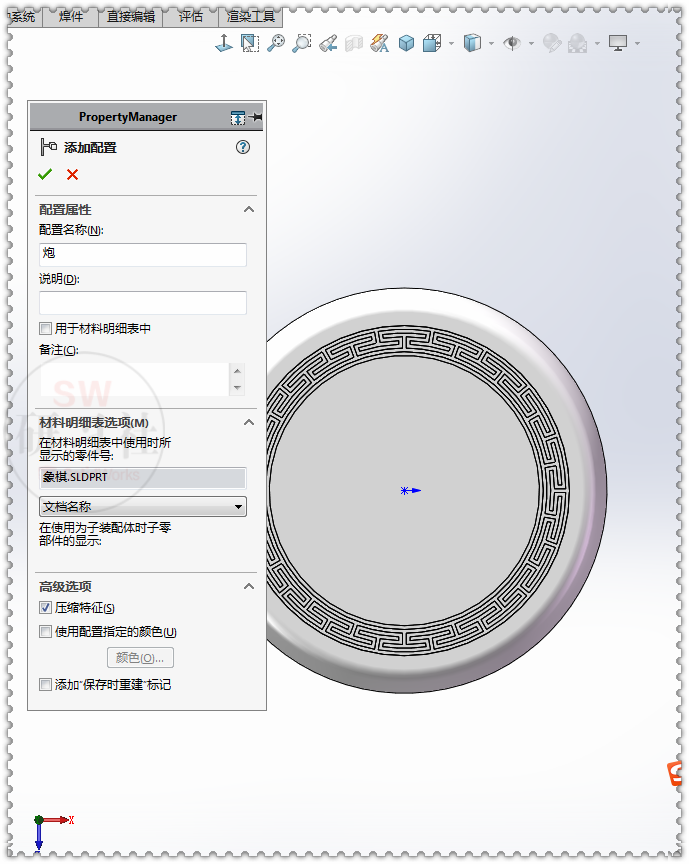

22.18-2.再建一个，配置名称：炮

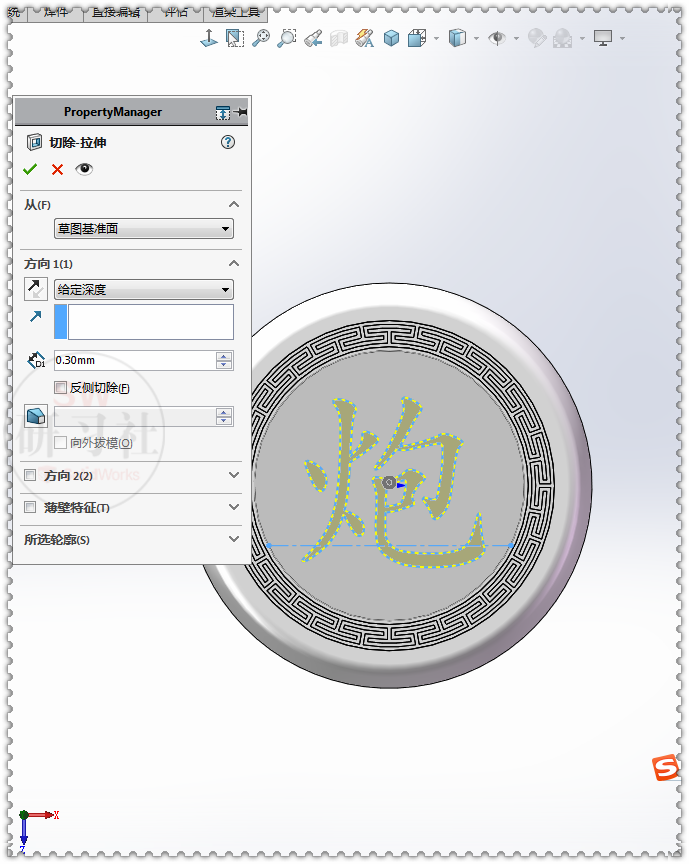

23.19.【拉伸凸台】选择炮的草图，给定深度：0.5
24.20.激活配置：帅
25.（炮就不见了）20-1.【拉伸凸台】选择帅的草图

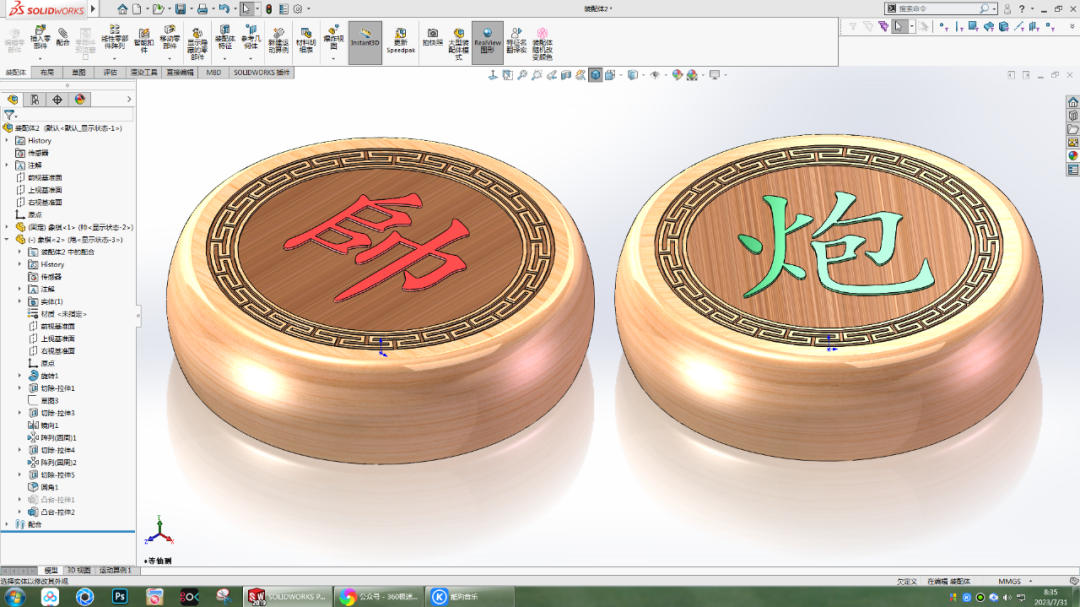

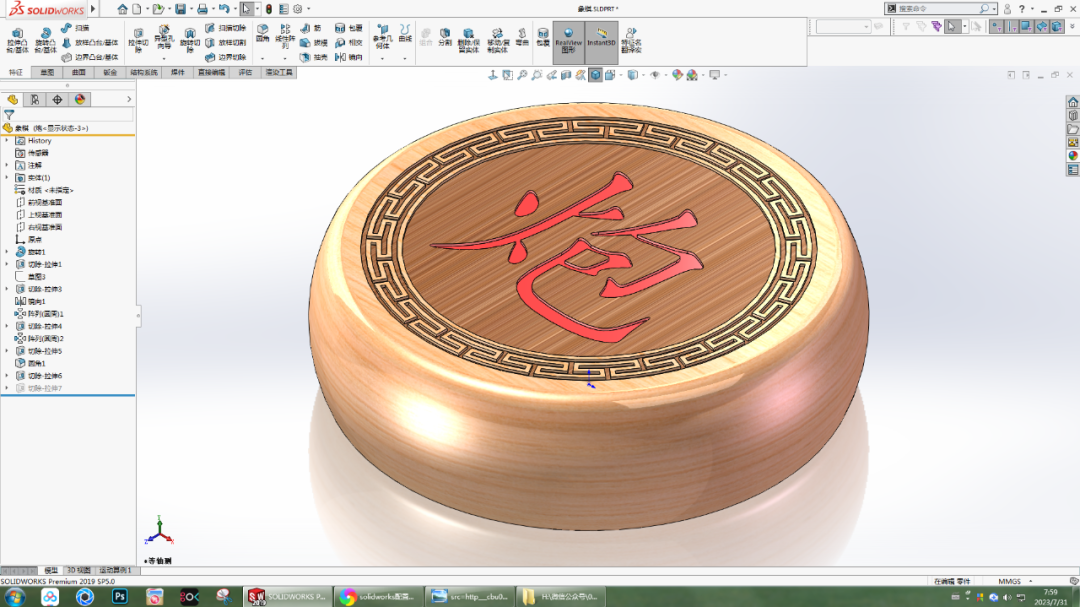

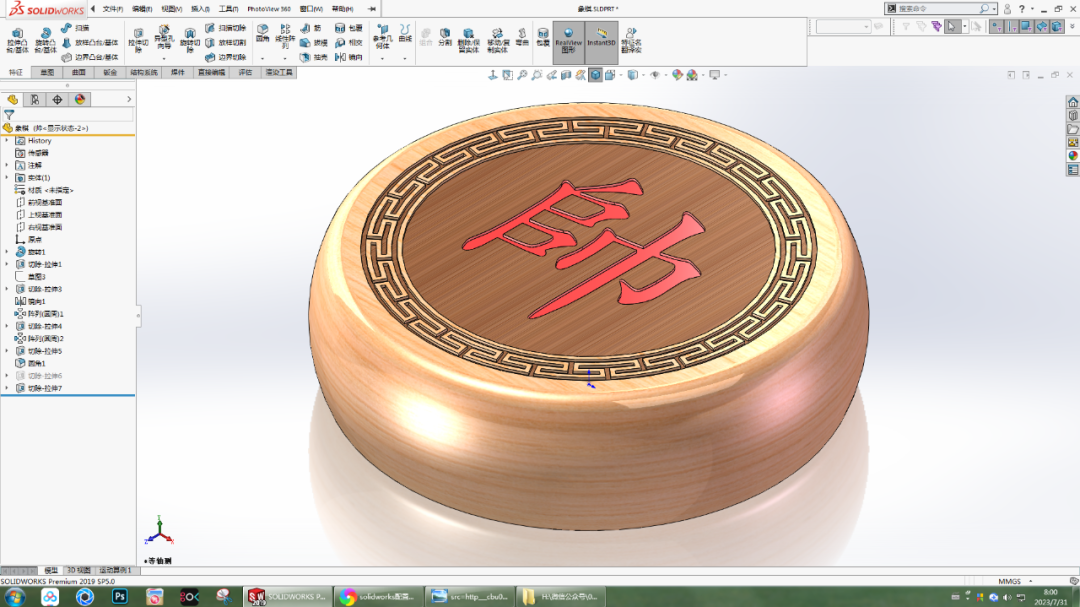

26.21.完成
27.（其他象棋添加配置的方法相同）
