概述

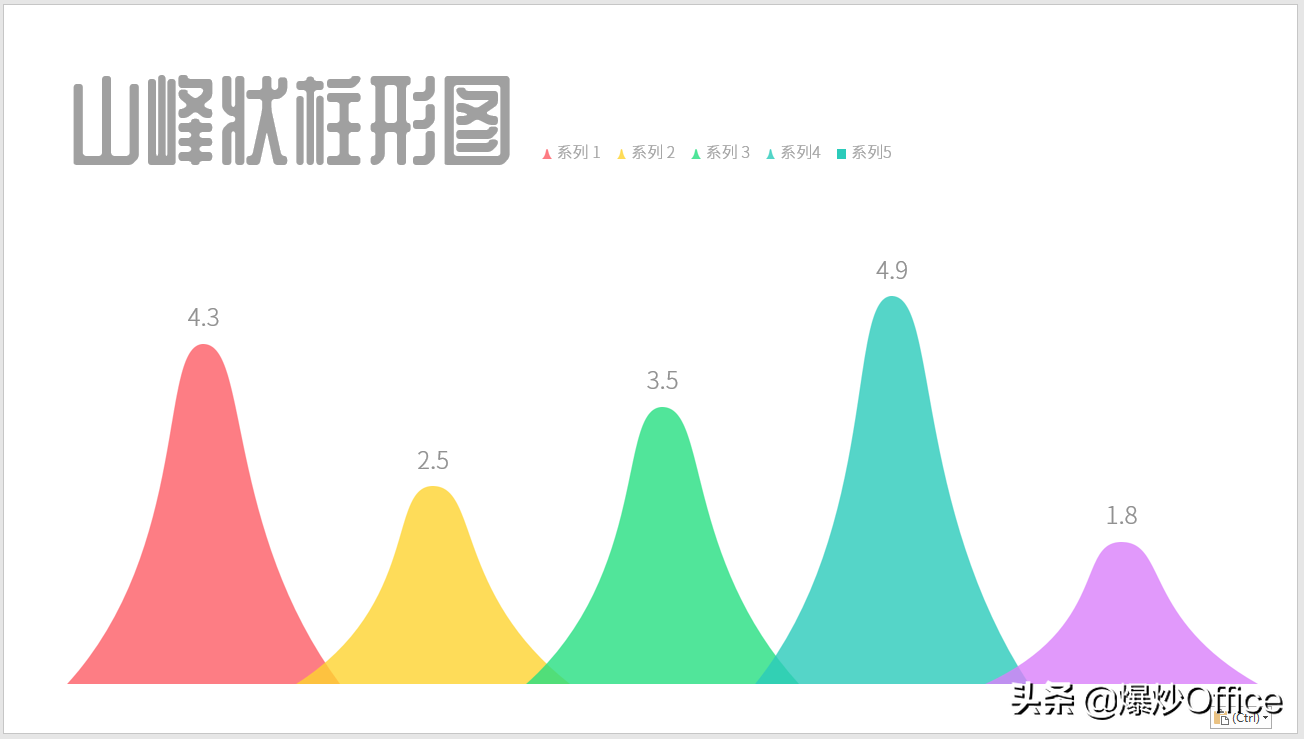

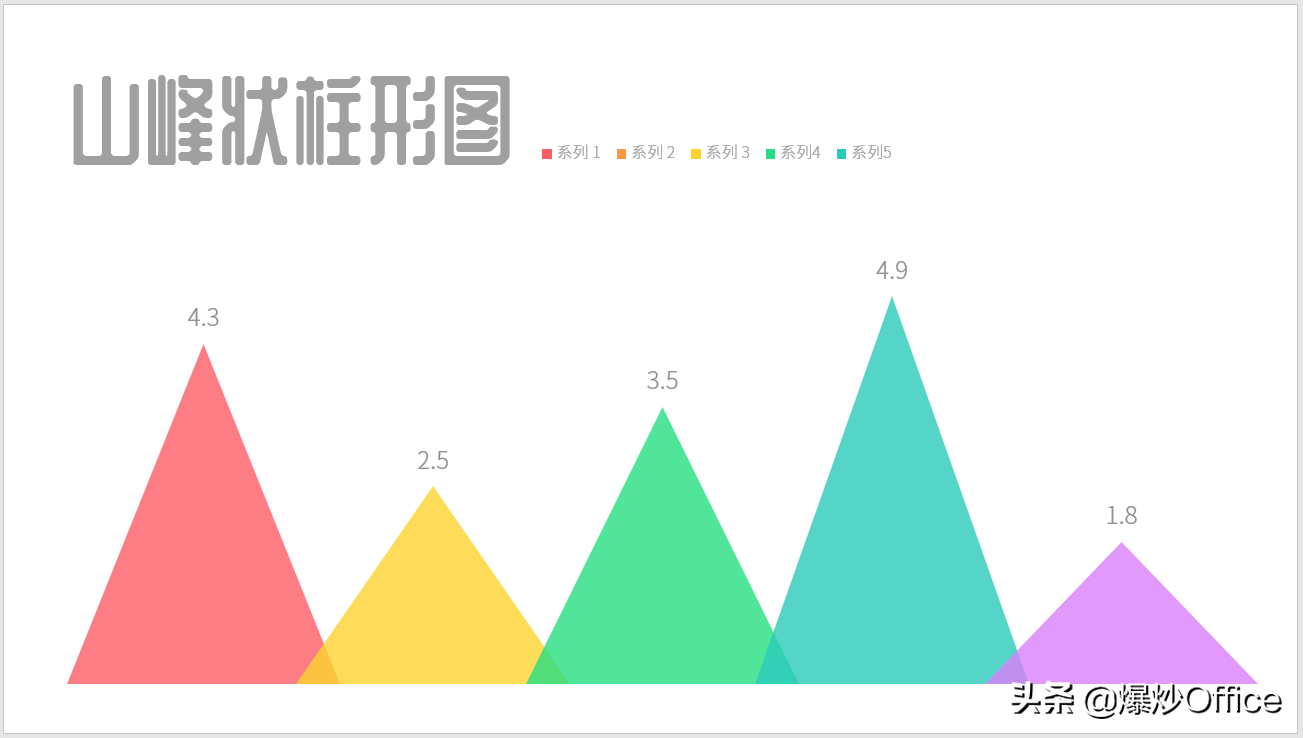

下图所示的这种数据图看上去很好看，实则是柱状图的变形图，怎样制作出来呢？一起来操作一下。
_
第1步

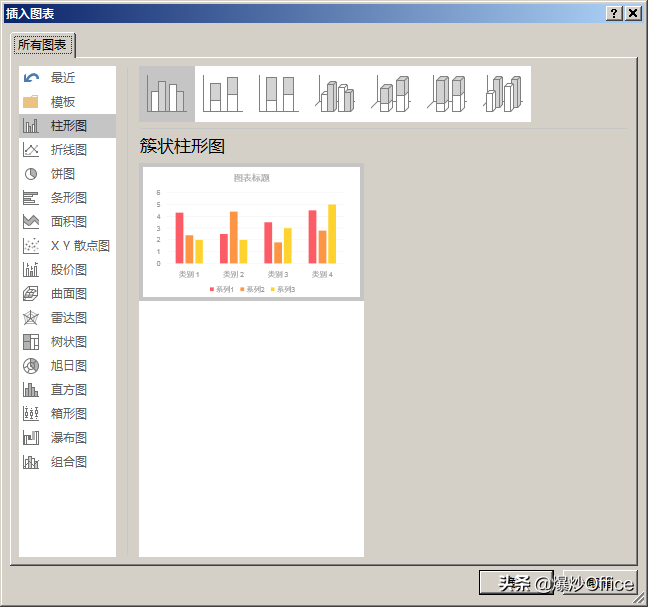

使用PPT作为绘制工具。插入簇状柱形图。
_
第2步

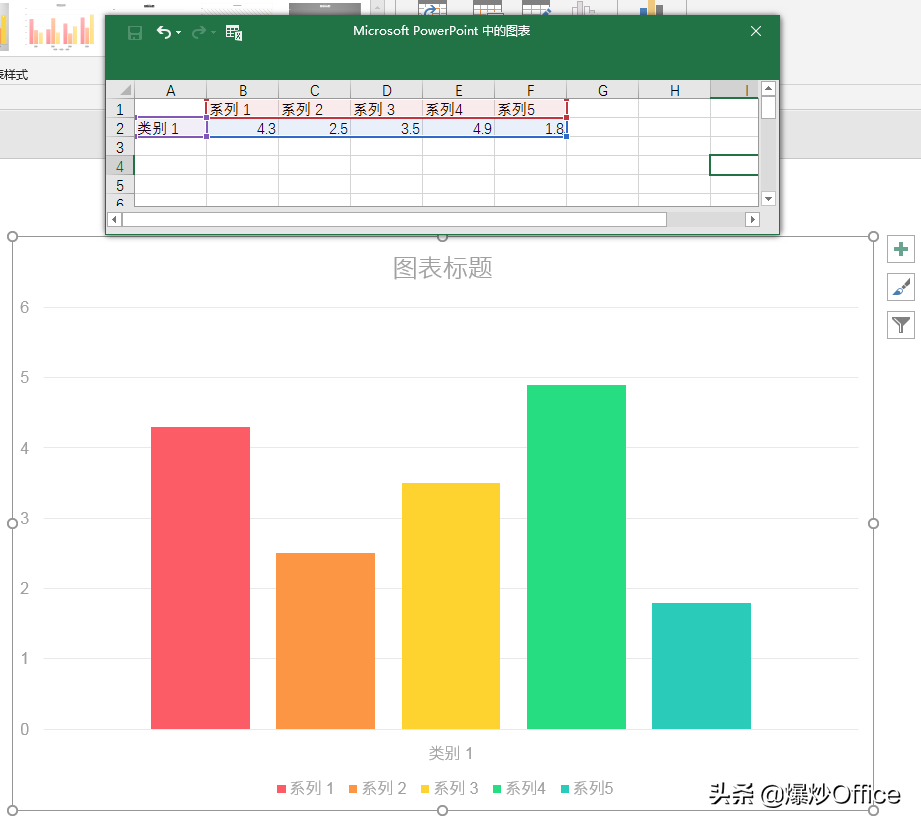

在Excel表格中录入源数据，注意：数据需要使用多个系列的录入方式。
_
第3步

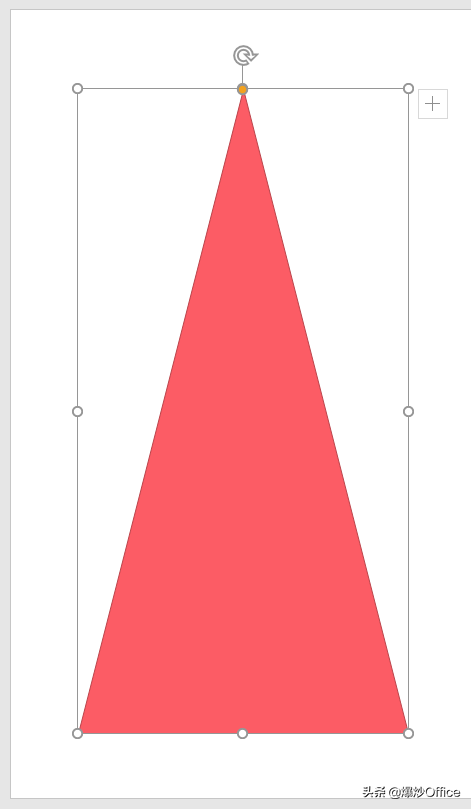

绘制一个三角形。
_
第4步
去掉三角形轮廓，设置填充颜色，并设置一定的透明度，执行复制，再选中一个柱子，执行粘贴，就将柱子变成了三角形。
_
第5步

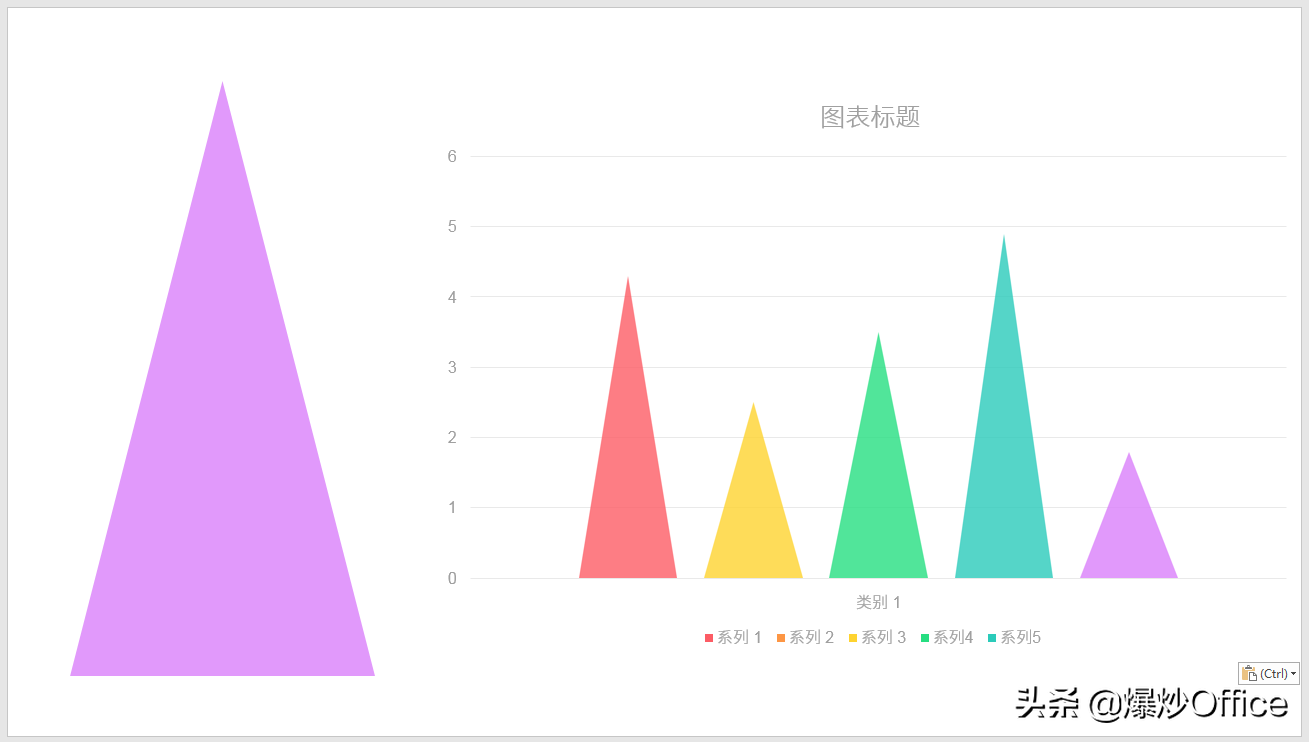

更改三角形的颜色（保留相同的透明度），逐个粘贴到柱子中。
_
第6步

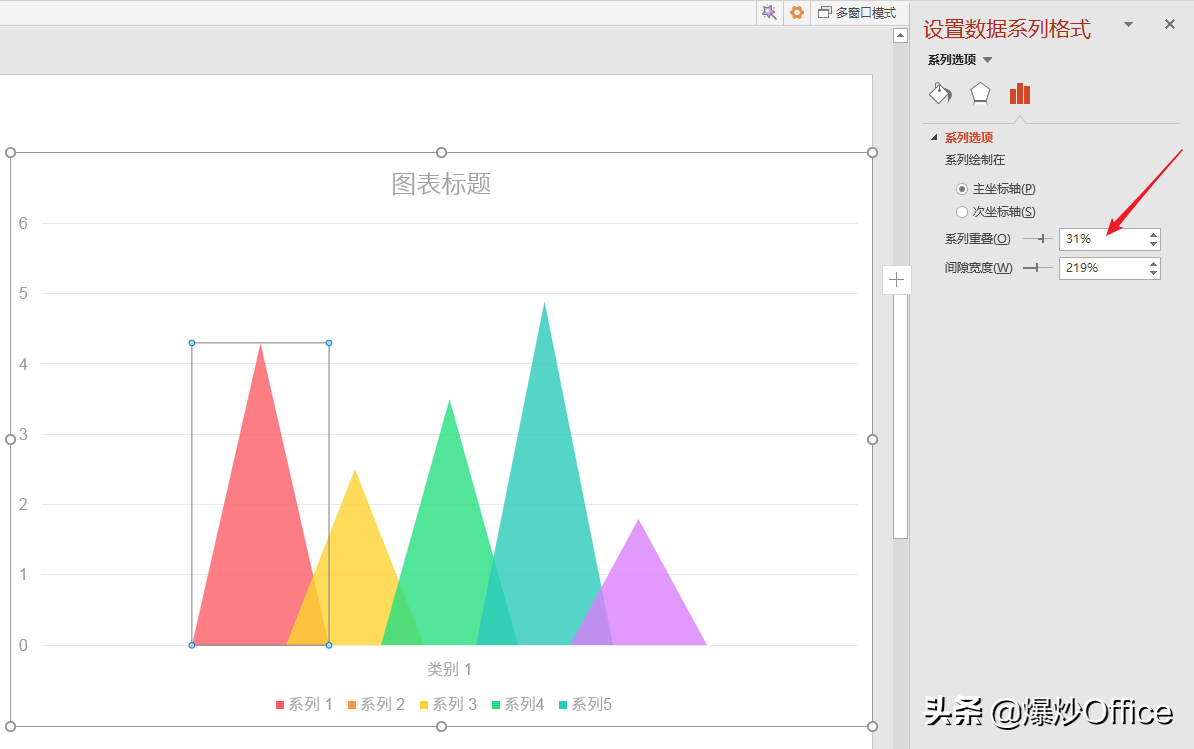

双击柱子，在右侧的设置窗口中，设置系列重叠，则所有柱子就局部重叠了。因为是透明的，所以有叠加效果。
_
第7步
再对图表进行适当设置，就得到了最终的图。
_
第8步
那么，曲线条的效果又怎样得到呢？从三角形着手。右键三角形，点击编辑顶点。
_
第9步

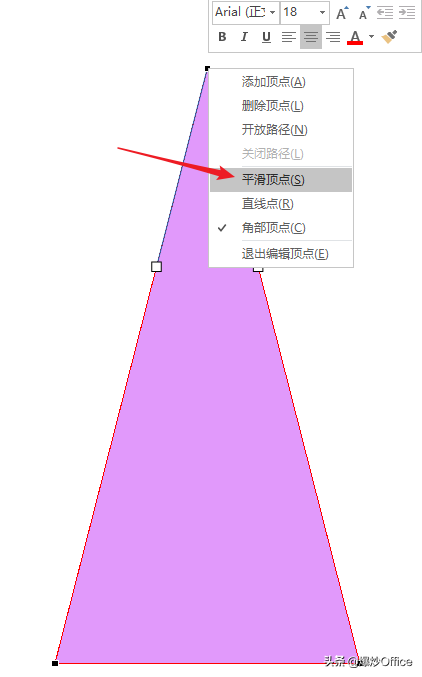

在出现的三角形顶点上右键点击平滑顶点。
_
第10步
则三角形就变成下图的形状。
_
第11步

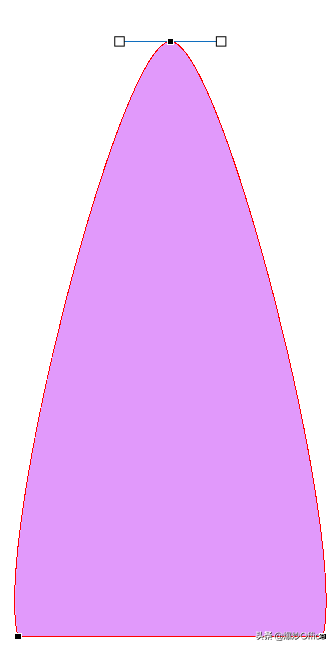

再点击底部的控制点，拖动上边的手柄，改变边线的弧度。
_
第12步

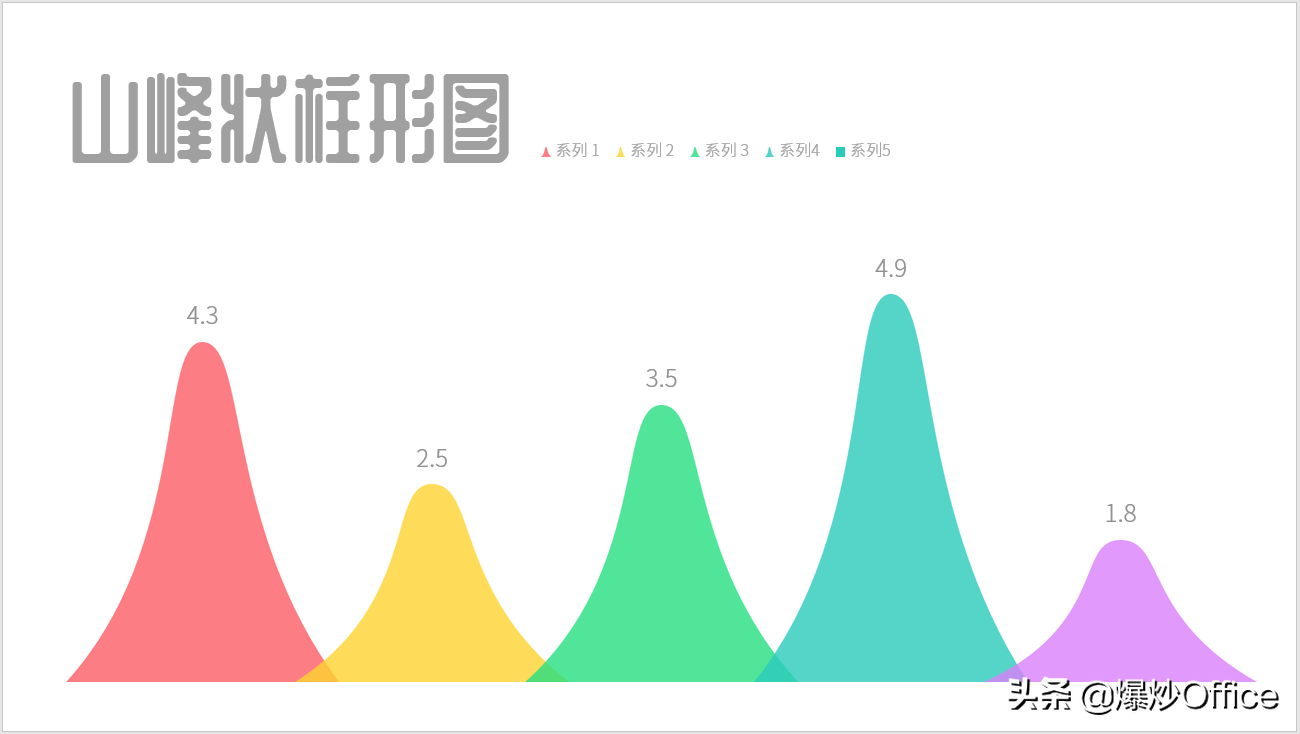

接下来的就是相同的复制形状，粘贴到柱子中。效果就得到了。
_
总结
- 三个重点：使用多系列方式录入数据、改变填充图形的外观、设置填充颜色透明度。
本文纯属小爆工作经验原创，不当之处，欢迎交流。如果喜欢，请点赞鼓励一下吧。谢谢阅读。
