本期给大家带来AI作图中页面设置和工具栏使用等相关知识。
新建文件
▼

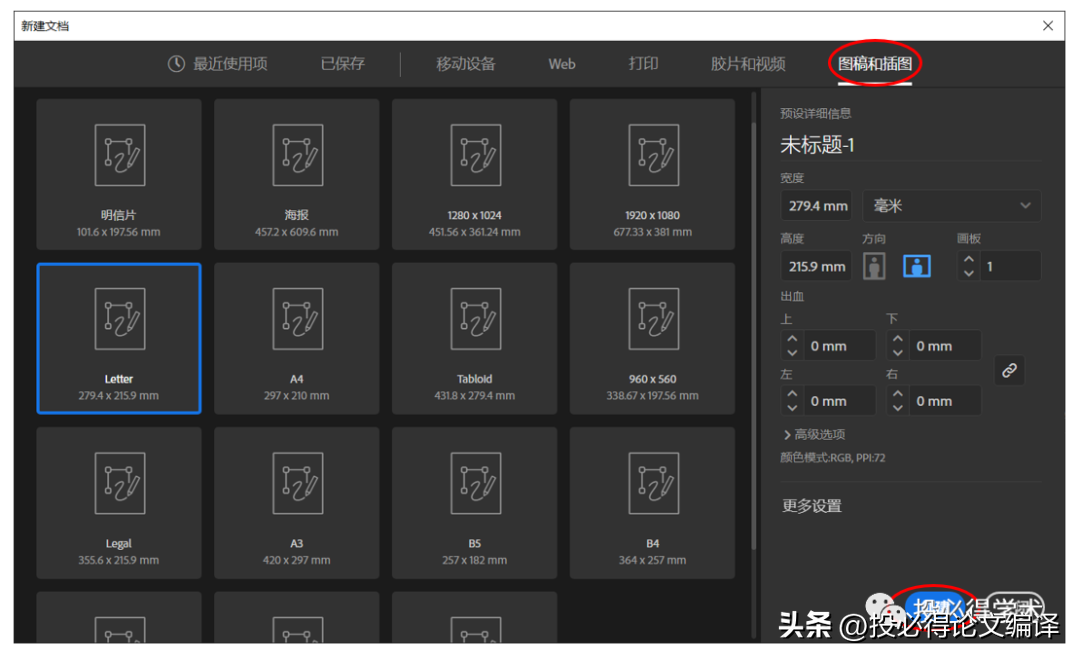

单击菜单→【文件】→【新建】，在弹出的界面中可以看到很多画板选项，一般作为发表论文的图片，我们在【图稿和插图】中，选择【lettter】作为画板。（注：我们最常见的A4纸是国内的标准，发表sci论文还是应该选择letter）。点击右下角的【新建】即可生成文件。
界面设置
▼
1. 标尺和网格

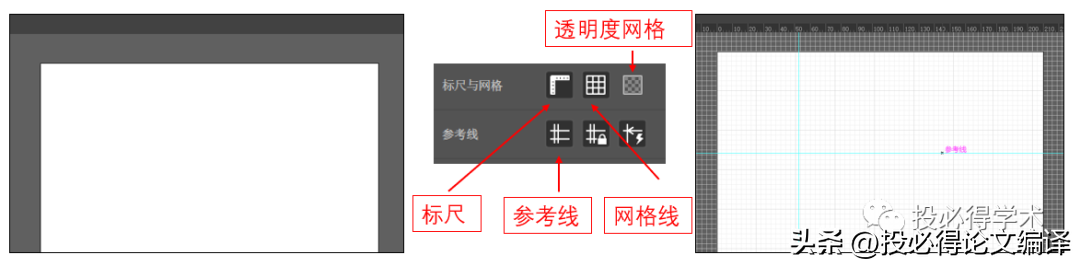

新建的文件当然是空白一片，这里小编的经验是先标出画板上的标尺和网格线。方法是在右边的属性栏中点击标尺和网格线按钮。
这样做的好处是能清楚的知道图片在画板上的坐标，方便调整。这里不建议打开透明度网格，原因大家试试就知道了~
另外，我们如果要设置页边距，也可以拉出横向或纵向的参考线，方法是鼠标点击数字标尺往画板方向拖动到我们需要的位置。
2. 常用快捷操作
界面放大或缩小：按住【Alt】键，鼠标滚轮可调整界面大小
界面移动：按住空格键，显示抓手工具，鼠标左键可移动界面
工具栏
▼

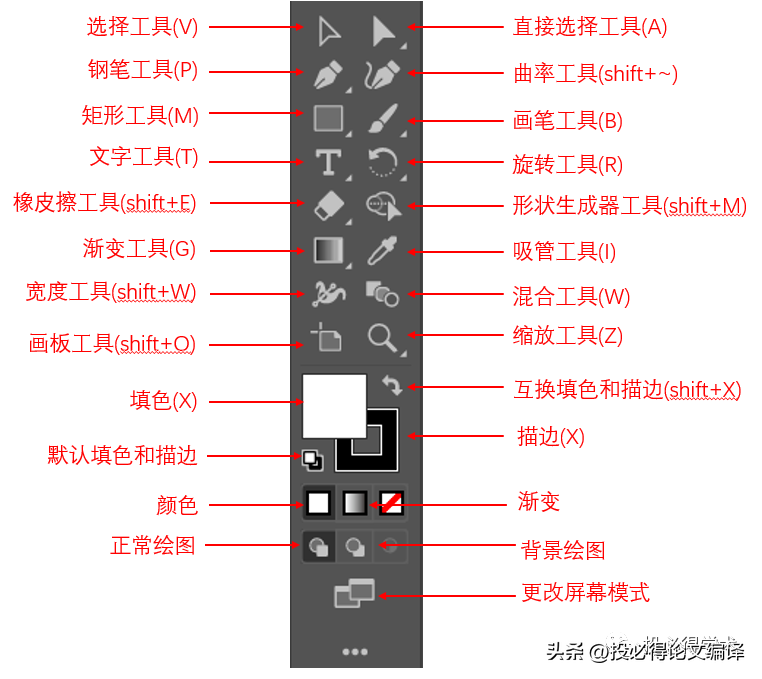

我们之前已经给大家展示过AI中丰富的工具栏，这里结合具体的例子介绍一些常用工具的使用方法。
1. 图形基本属性

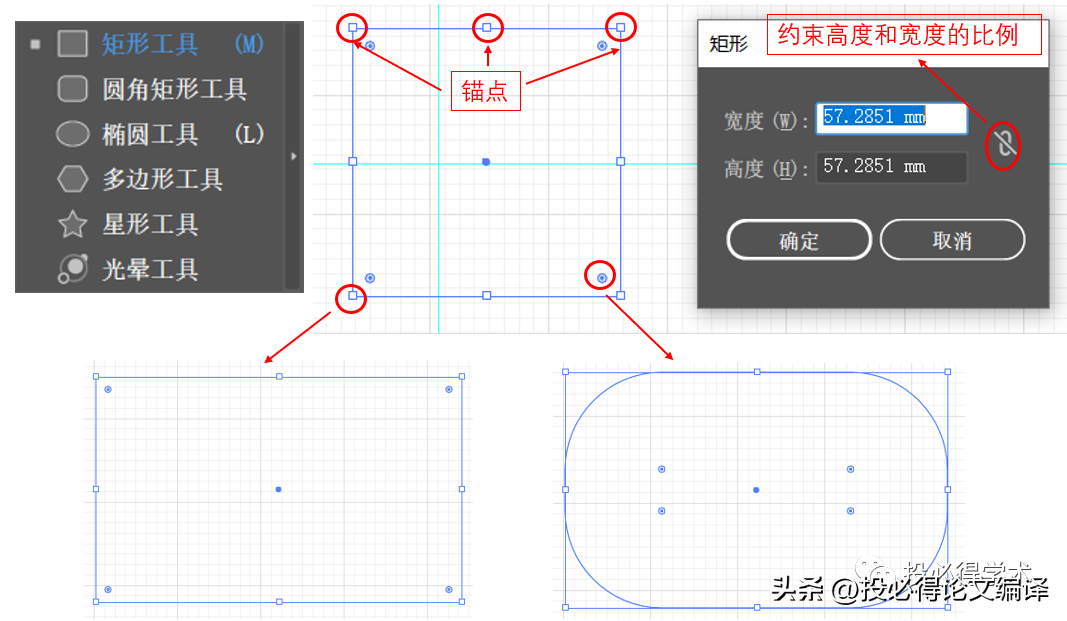

这里以一个简单的矩形为例，在工具栏的矩形工具中可以看到右下角有一个三角，代表该工具中有其他的选项，点击鼠标右键，可以看到有矩形、圆角矩形、椭圆等六种工具可供选择。以普通矩形为例，点击后可看到矩形的宽度和高度，还能设置是否保持二者比例。
继续观察一下我们画的矩形，可以看到矩形的四角和边框上都有小圆点，这些点叫锚点，代表矩形的路径和位置，鼠标按住圆点拖动可改变矩形的大小。矩形框内部四角也各有一个手柄型圆点（我也不知道叫什么，姑且称为手柄点吧~），这是用来改变矩形形状的，鼠标按住其中一个点向内测拖动可将直角矩形变成圆角矩形。

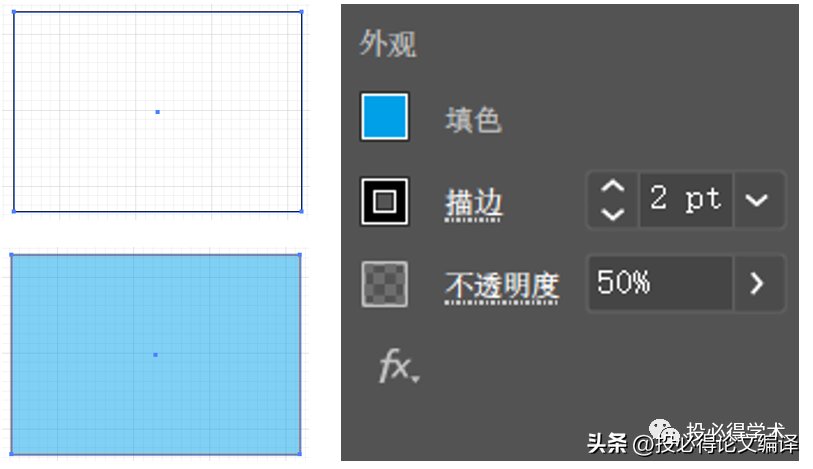

另外右侧的属性栏中还有外观的选项，可以调整图形的线条粗细，填色和透明度等参数。
2. 选择工具

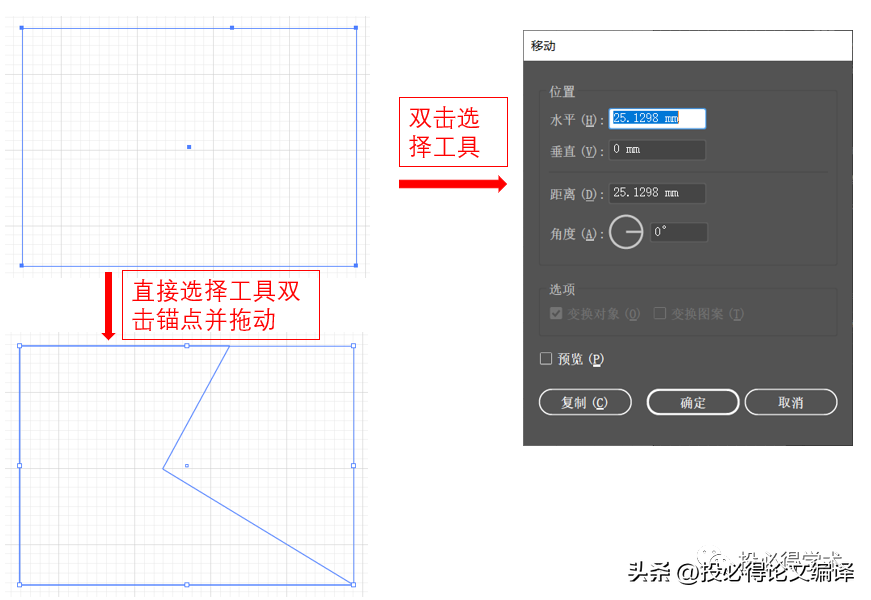

选择工具：点击选择图形，按住图形可以在画板上移动，双击选择工具则可精确调整图形坐标和旋转角度等参数。
直接选择工具：点击后选择图形路径，点击后再双击锚点，按住锚点拖动可改变图形形状。
3. 钢笔工具
钢笔工具的主要作用是增加或删除锚点，再结合直接选择工具改变图形的形状。
当然也可以用钢笔工具画出各种线条，单击是直线，拖拽是曲线，拖拽时利用手柄点变成转角曲线。（个人觉得钢笔工具画曲线有点难掌握，不如直接用工具栏中的弧形工具）
4. 套索工具

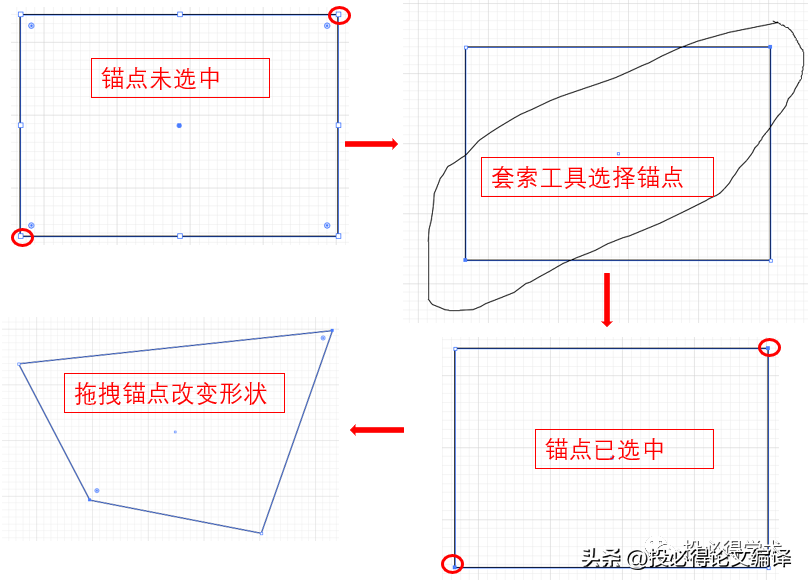

套索工具用于选择多个锚点，以矩形图案为例，用套索工具能方便的选择对角线上的两个锚点，（下图中锚点变为实心表明被选中）再利用直接选择工具改变图形形状。另外，如果画板上有很多对象，用套索工具能够同时选择多个对象。
5. 魔棒工具

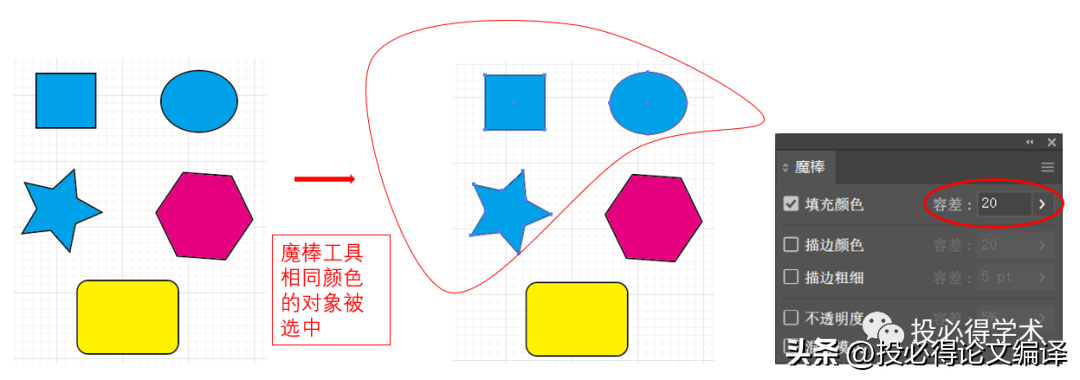

主要用于选择相同或相近的对象，如在下面的例子中，填充颜色相同的三个图形被同时选中。双击魔棒工具，会看到属性栏里有一个容差值，可以划定它的选取范围，容差值越小，所选取的颜色区域越小，容差越大，选的相似的区域越大。
6. 文字工具

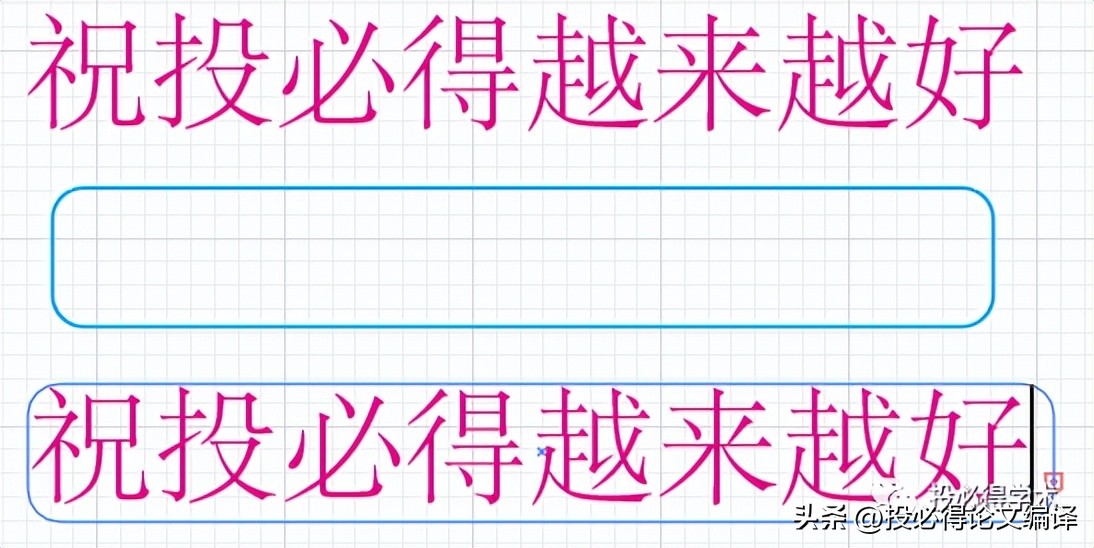

鼠标右击文字工具可以看到很多选项，这里只说一下文字工具和区域文字工具的区别，点击文字工具可直接输入文字。点击区域文字工具则是在一个封闭的区域中（如下图中间的矩形）点击锚点，就可以输入文字
7. 其他工具
工具栏中还有很多常用的工具，如文字工具，橡皮擦等等，都比较容易操作和理解，读者可以自己一一尝试。另外，像渐变工具、透视网络工具等在一些比较复杂的画图中会用到，这里不再做具体的介绍。
好了，关于AI作图的基本工具就介绍到这里，下期小编将继续结合具体的例子，尝试用AI画出简单的生物学图案。
