这期来讲三个很酷炫的逻辑图表。

敢说学会这三种，超越80%职场常做PPTer不是问题。

当然剩下的20%接近专业PPTer水准了。

能做为业余PPTer的领袖级别，已然很出色，来吧！进入状态。

首先一段文字，我们常遇到的Word形式。

如何让他逐步变为专业级水平的图表呢？

小万找来几张看上去就有技术含量的图表。

剖析它们的制作方法。

第一张：齿轮

这类创意图表大多人都会在模板素材上直接Copy。

不太会想到自己去实现，还想多些时间去睡觉呢。

但...总就有些措手不及的情况。

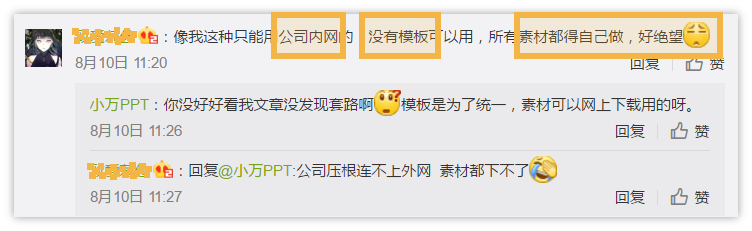

其实很想告诉这个伙伴，有U盘这个东西，可以在家下载好，带回公司的。

又一想，我都让人下载了，我讲个PPT步骤制作有何意义...

毕竟还想继续给大家分享教程来消磨我无趣的时光。

好了，心理活动有点多。

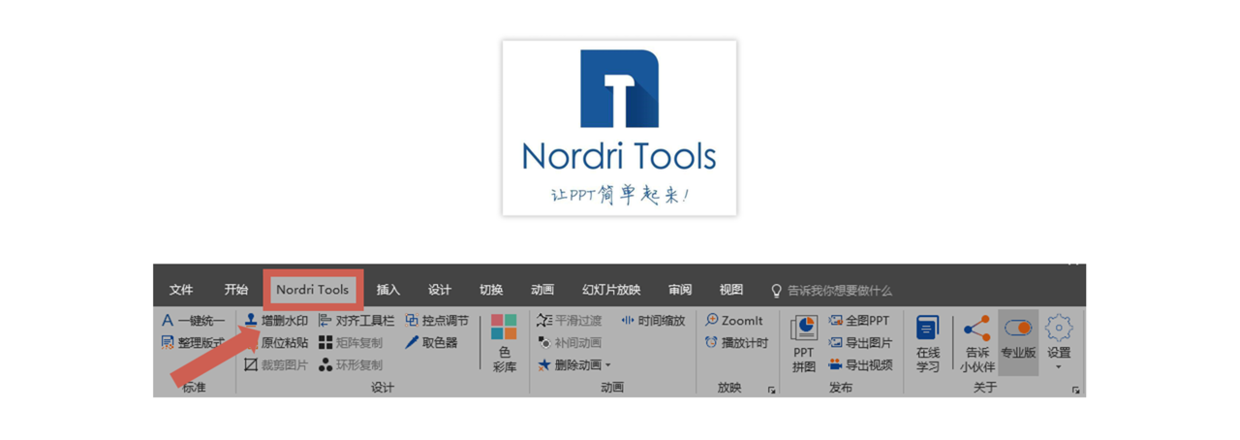

进入主题，先前让大家下载的一个插件——Nordri Tools

想成为大神，没几个便利插件怎么行。

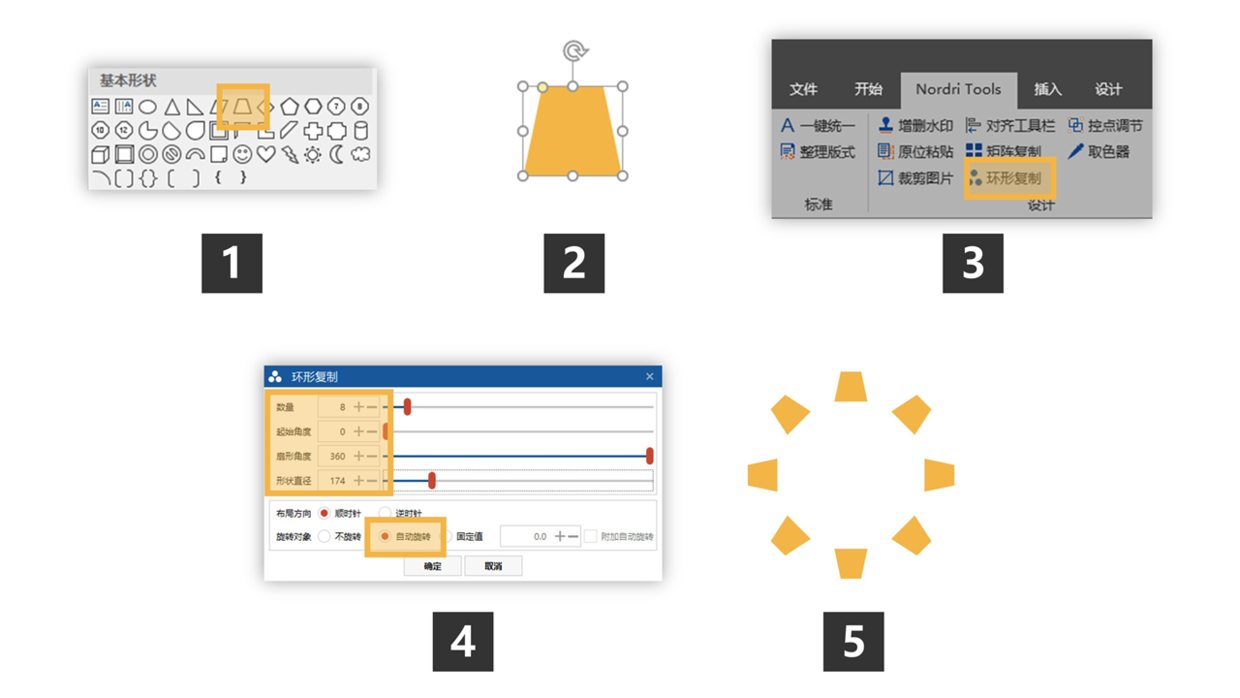

第一步：制作齿轮的“齿”

不好意思，我也不知道齿轮的那个“齿”是否有专业术语。

大家能理解哪个部分就好了。

开始菜单栏里插入梯形 ——选中梯形——Nordri Tools中选择环形复制，设置数值——删除中间多余梯形。

第二步：制作齿轮的“轮”

齿好了，该轮了。

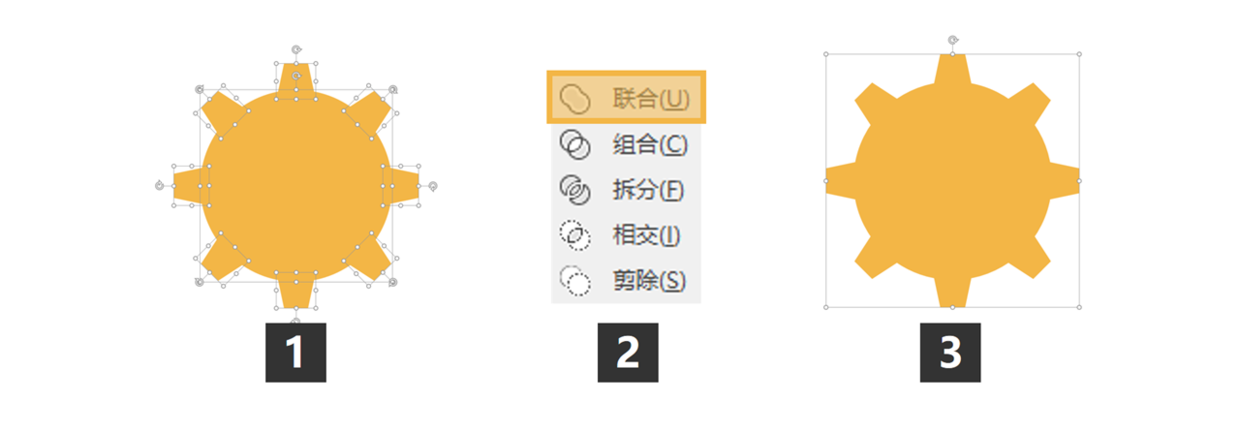

插入圆形，全选——格式菜单栏中选择合并形状的联合。

第三步：制作齿轮中的圆

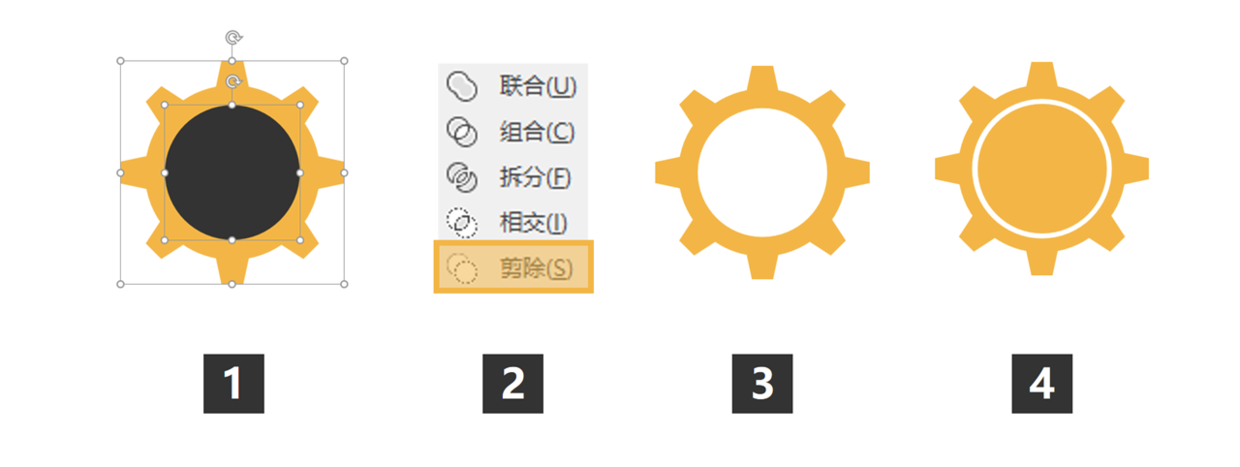

插入一个圆形，先选择橙圆，再选择黑圆——格式菜单栏中选择合并形状的剪除——再次插入一个圆，全选快捷键Alt+1，Alt+2垂直居中。

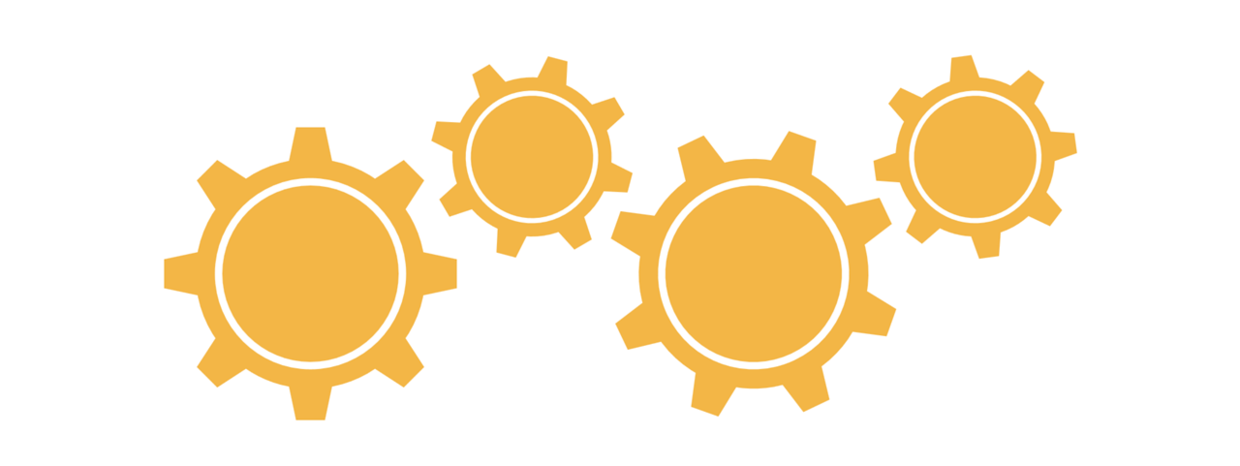

完成一个齿轮，千千万万个齿轮转起来了。

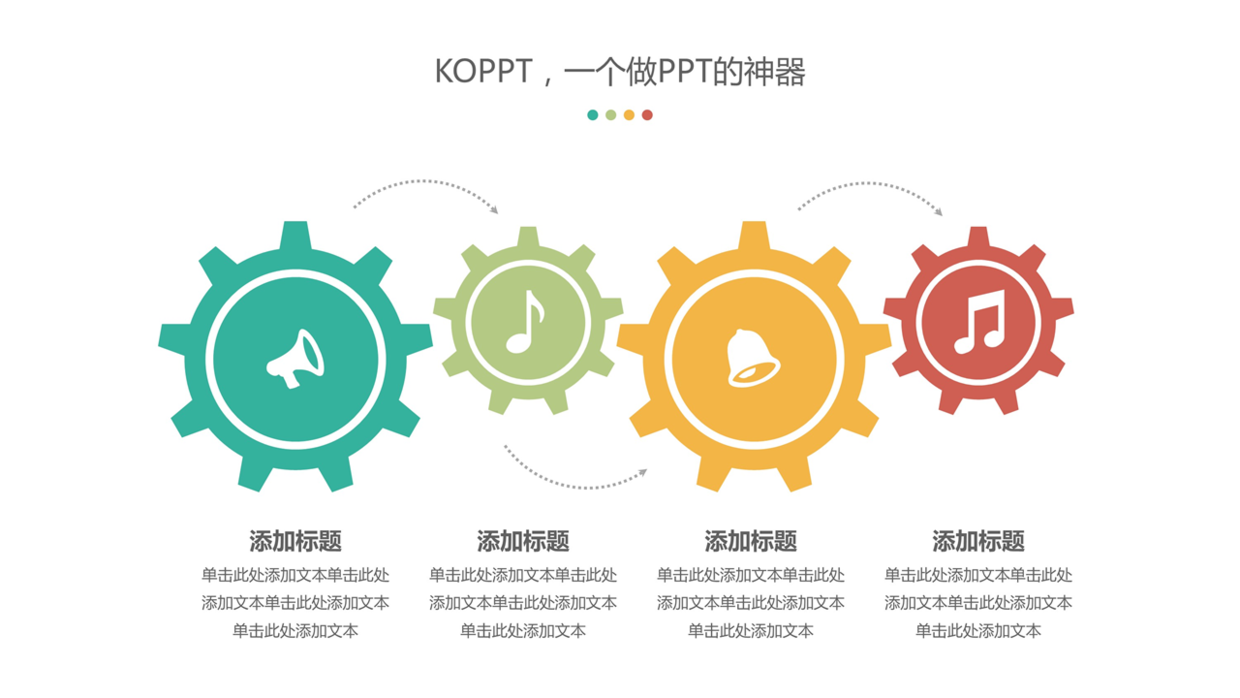

插入之前整理好的文字，一页PPT的齿轮素材就做好了。

前面没网的伙伴，可以不用绝望了。

当然，我还不能结束。

我要让他逼格更高点。

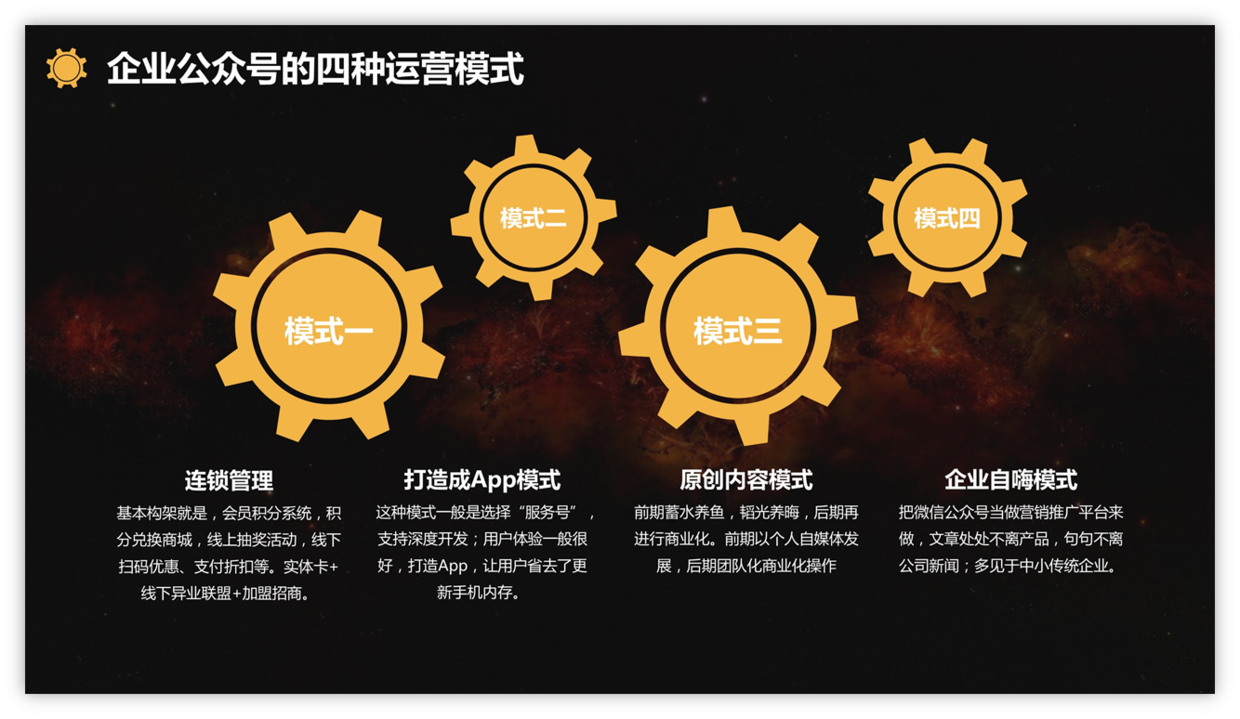

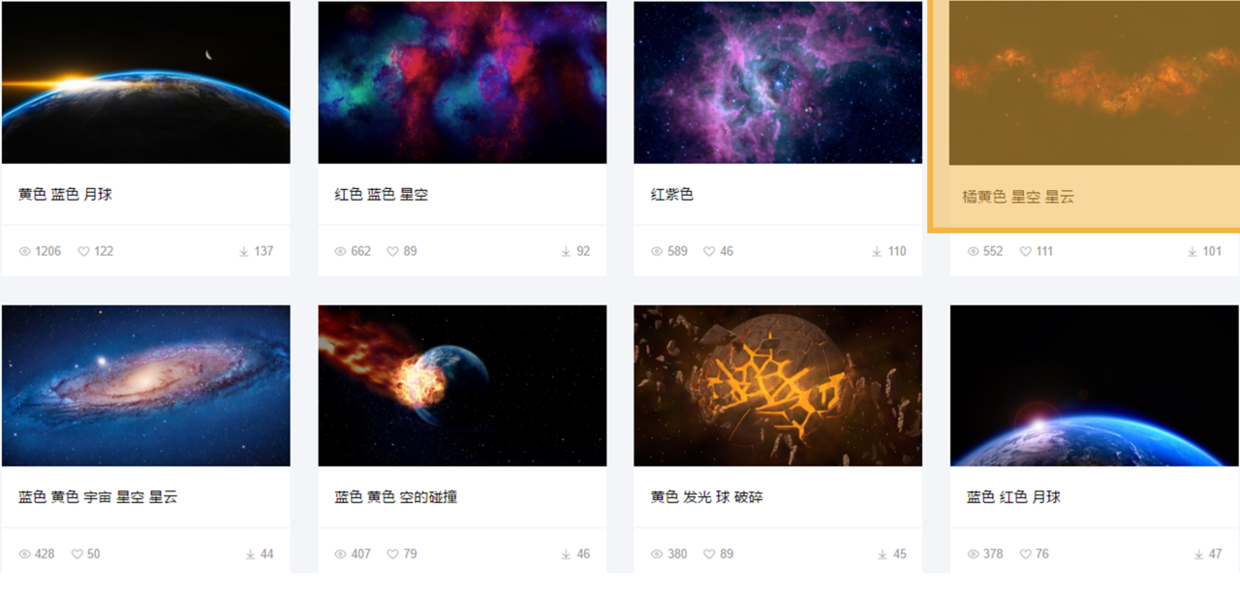

于是在素材网站上找了张星空星云图。

还记之前教大家，如何做个大气的PPT封面了么？

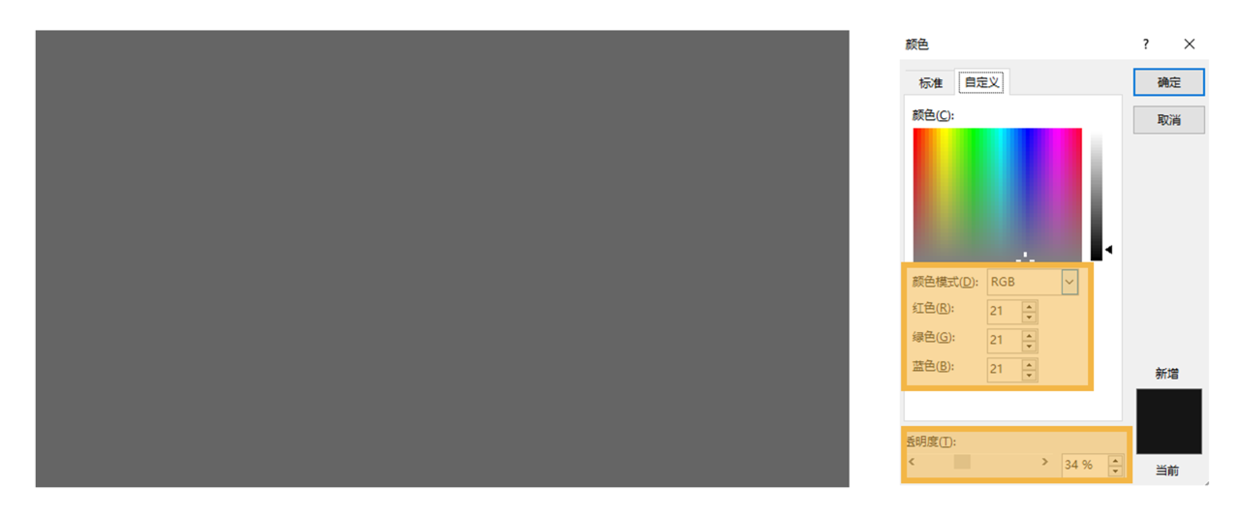

橙黄星云有点亮，先做个蒙版让它低调点。

图片蒙版组合后置于顶层，完成。

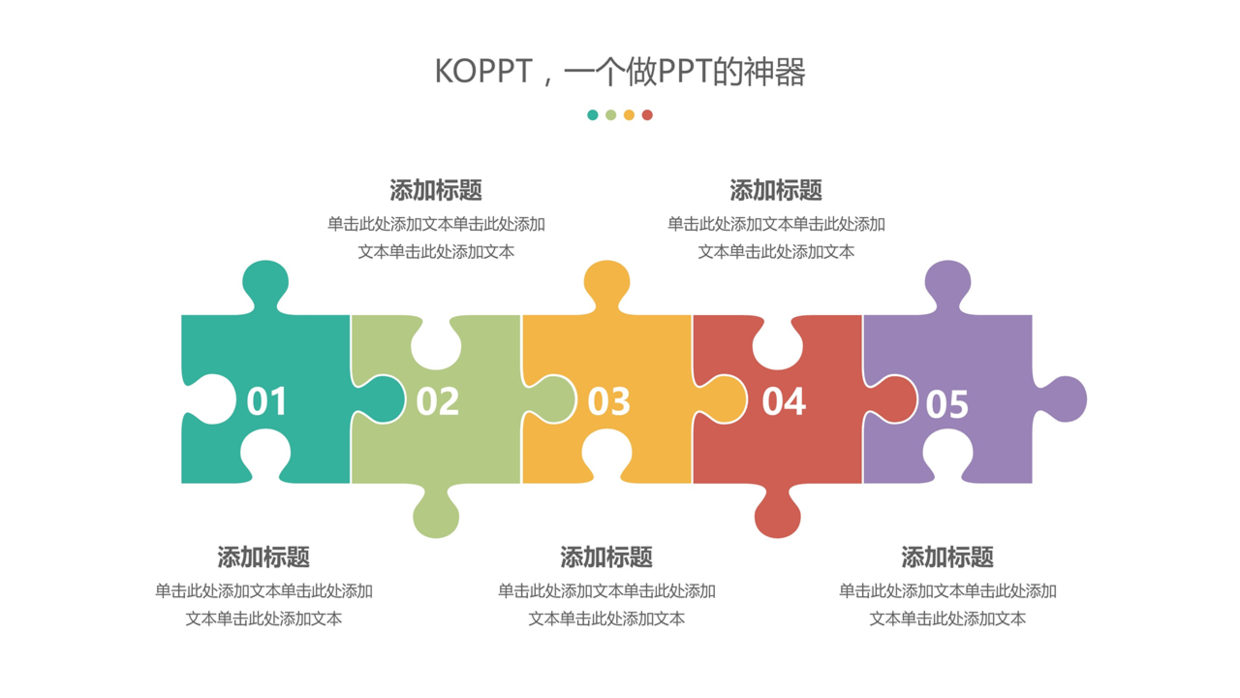

第二张：拼图

这是一个非常有意思的图表，如果你能解锁这张图。

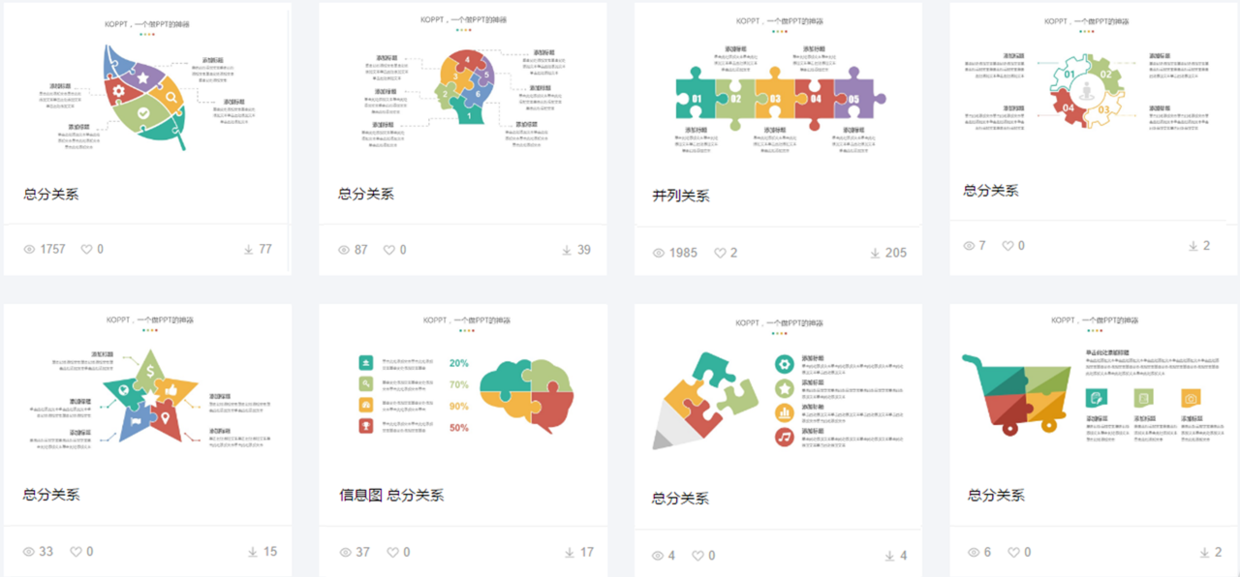

那么这些图，大多都能解锁了。

图片来源于KOPPT

第一步：制作“哑铃片”

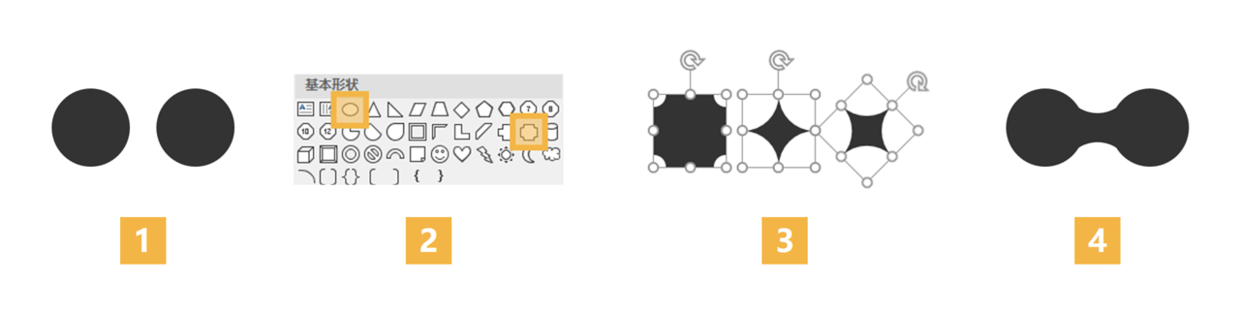

插入两个圆形，和缺角矩形——缺角矩形要变形，瘦身和旋转——组合哑铃状。

插入矩形，拼接出这样的没问题吧。

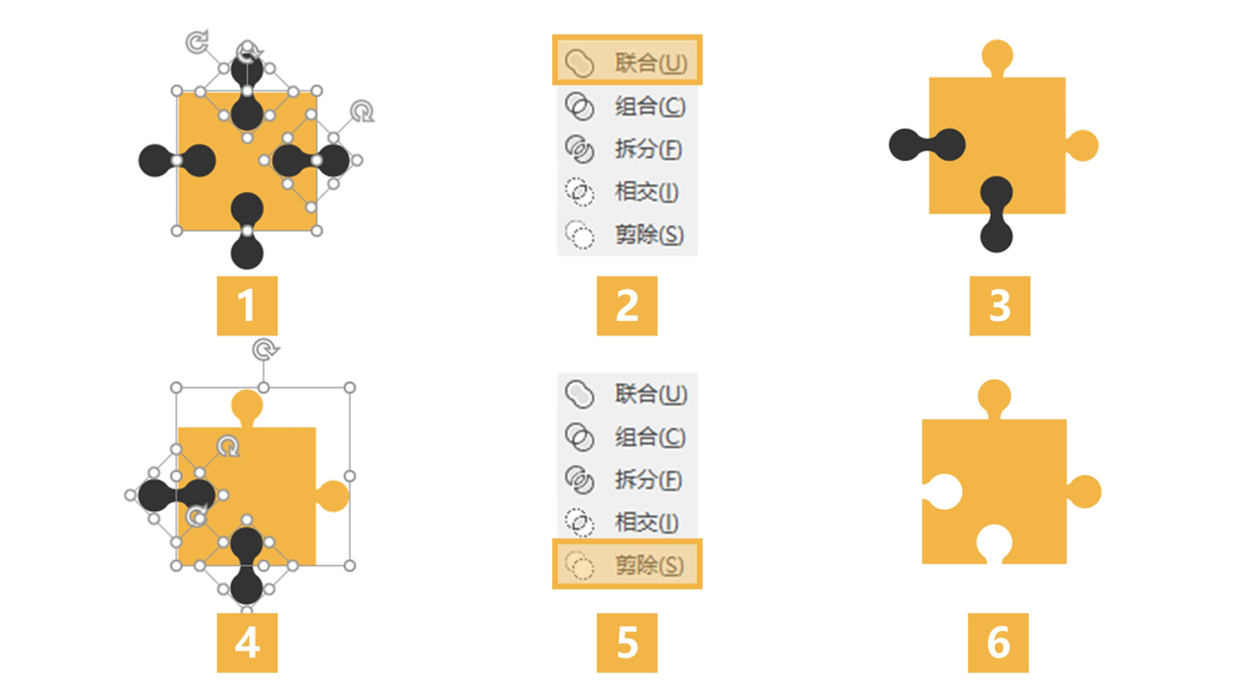

第二步：裁剪拼图

先选中橙矩形，再选择右上角两块“哑铃片”——格式菜单栏中选择合并形状的联合——完成第三步。

接下来选择半成型的橙拼图，再选择左下角两块“哑铃片”——格式菜单栏中选择合并形状的剪除——完成“哑铃片”。

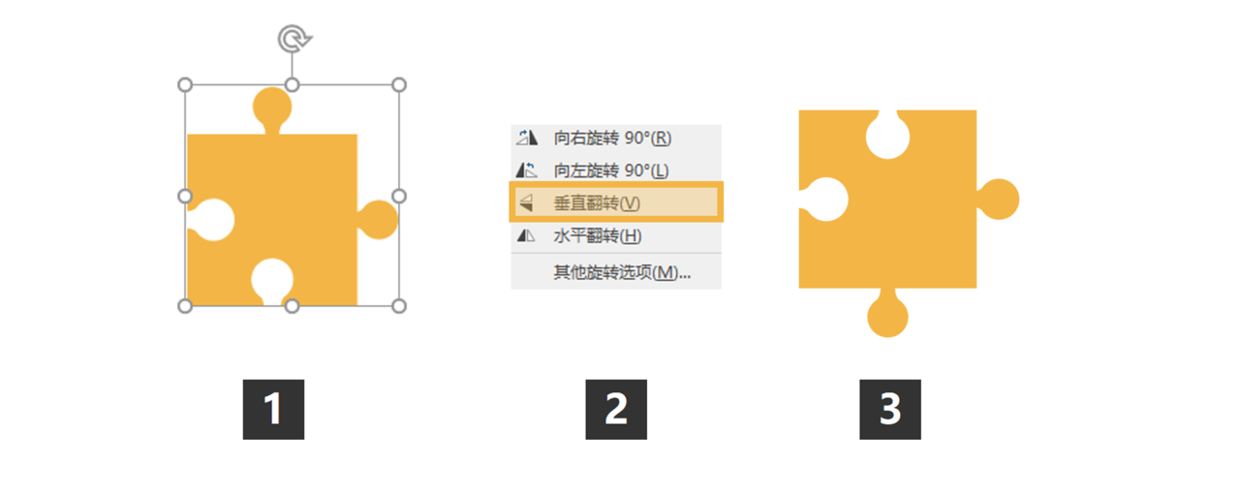

第三步：旋转拼图

选择完成的“哑铃片”，复制出一个，在格式菜单栏中选择旋转中的垂直翻转。

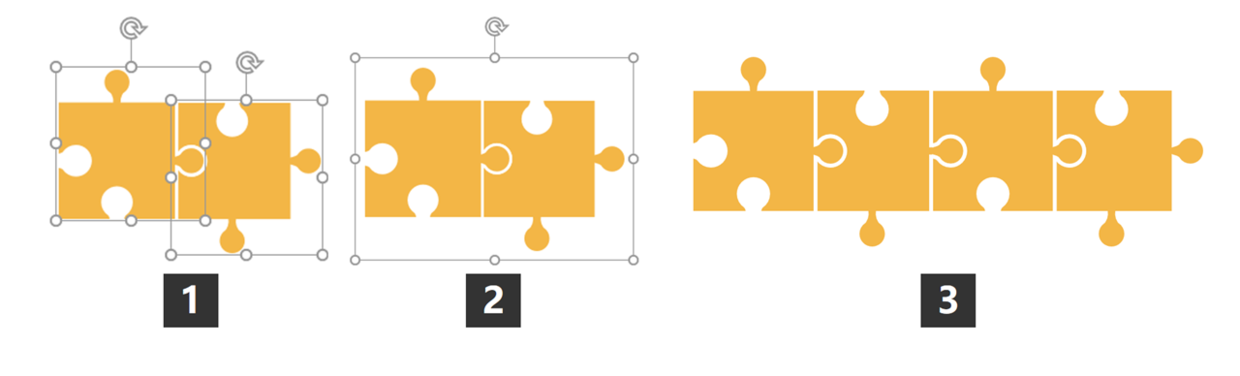

第四步：拼拼图

将其拼好，全选Ctrl+G组合，再次复制出一个。

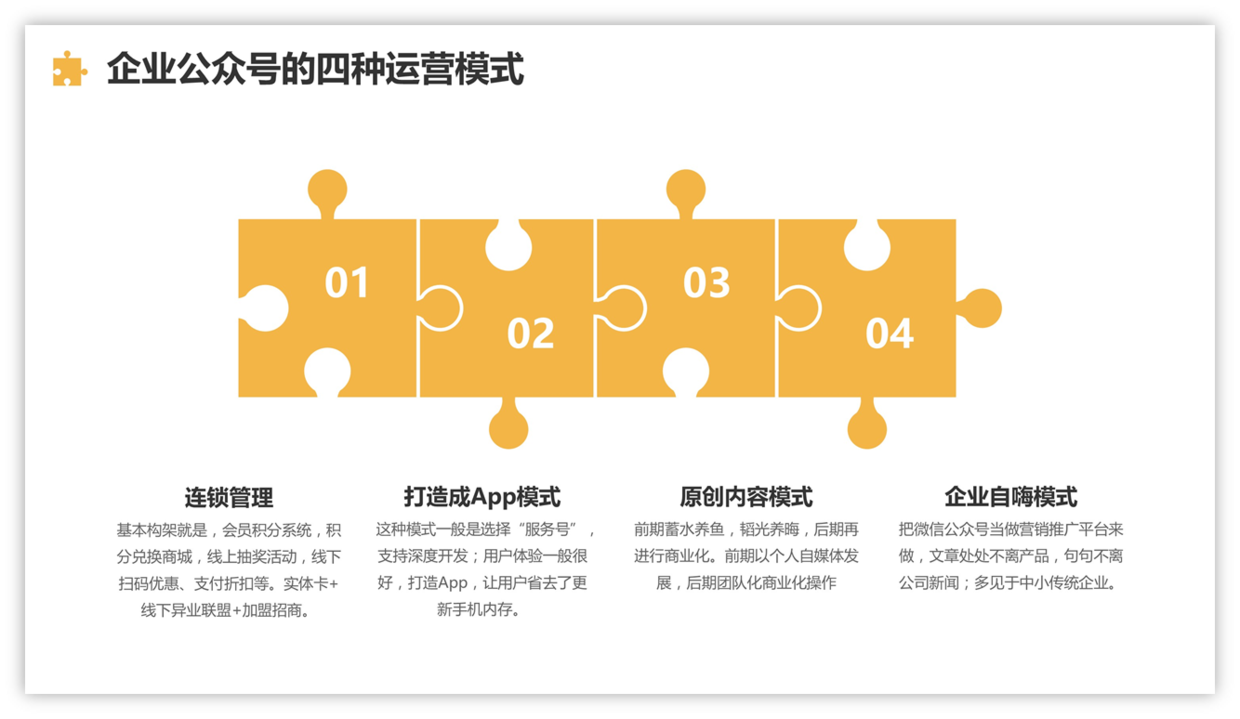

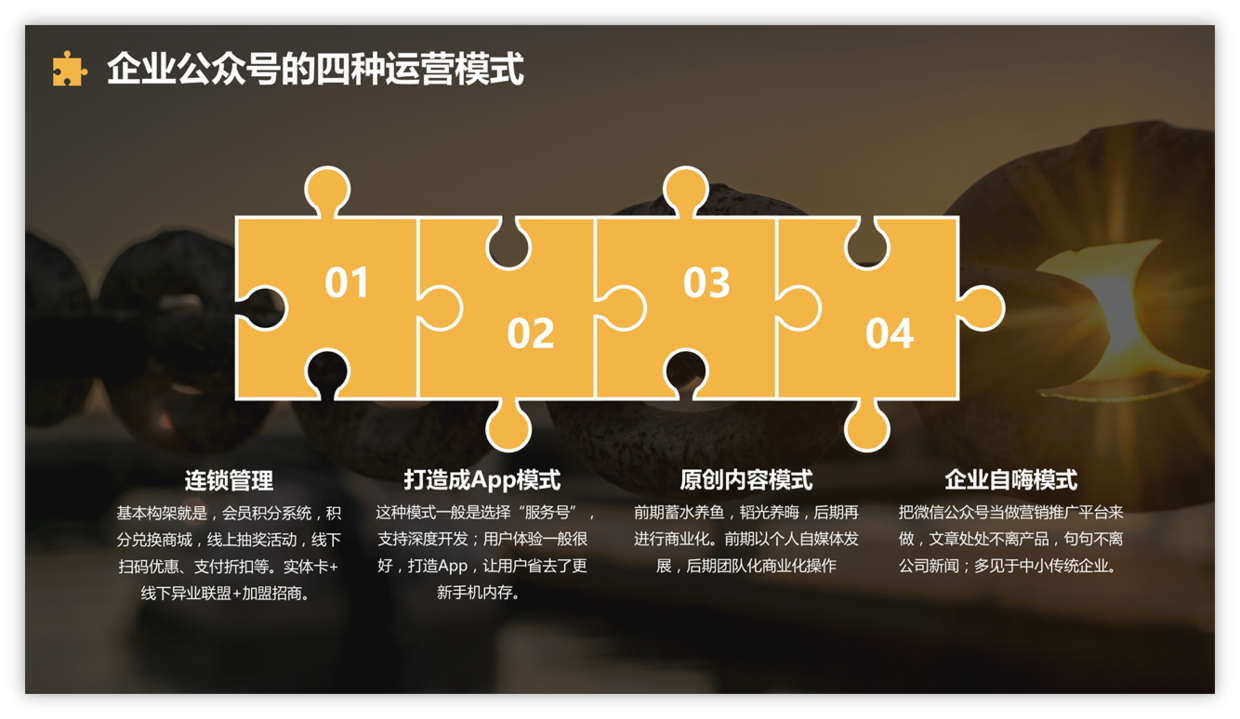

一个拼图式的图表就此完成。

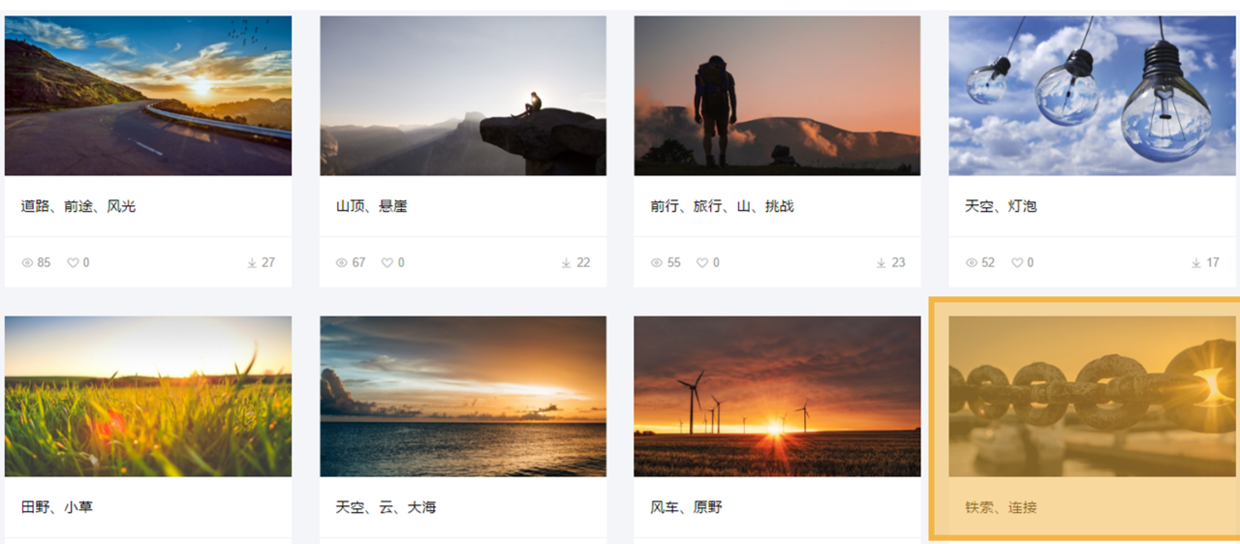

我选择了这样一个不知日出还是日落的铁索背景。

和图表有那么些相似性。

加蒙版，展示。

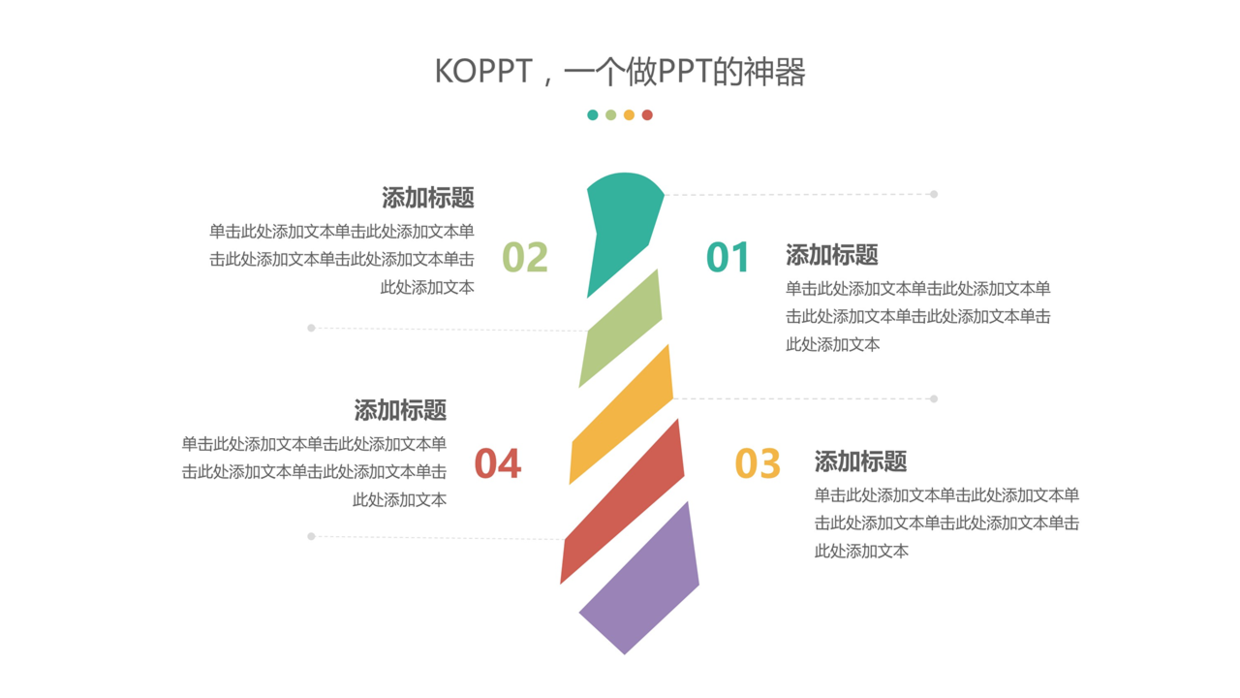

第三张：领带

其实这图表没有以上两张的难度系数大。

唯一的要求是领带自己画的，怎么画？

第一步：画领带

我没想用什么形状拼接这条领带。

但我想讲这个线条自画工具，并且想展示我扎实深厚的美术功底。

所以画了条非常自然和谐的领带。

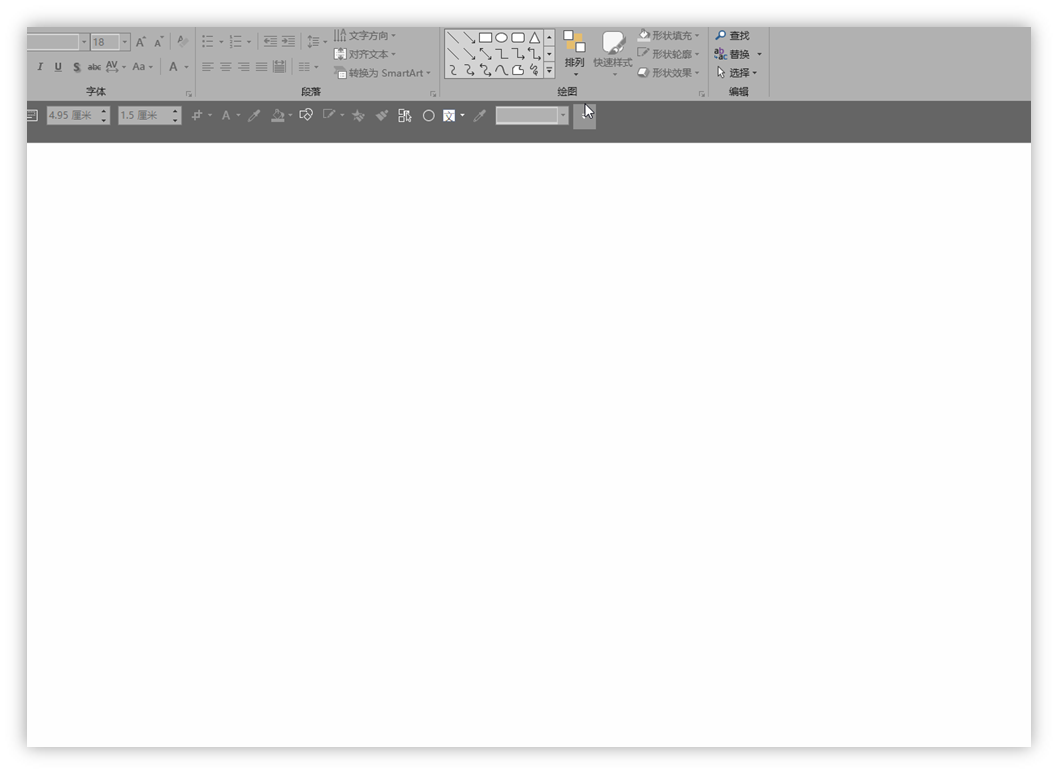

具体怎么画？按住Ctrl，配合鼠标在转折左键点击。

如果长按，那么效果和画笔一样，不是直线。

制作领带Gif图

第二步：组合领带打结处

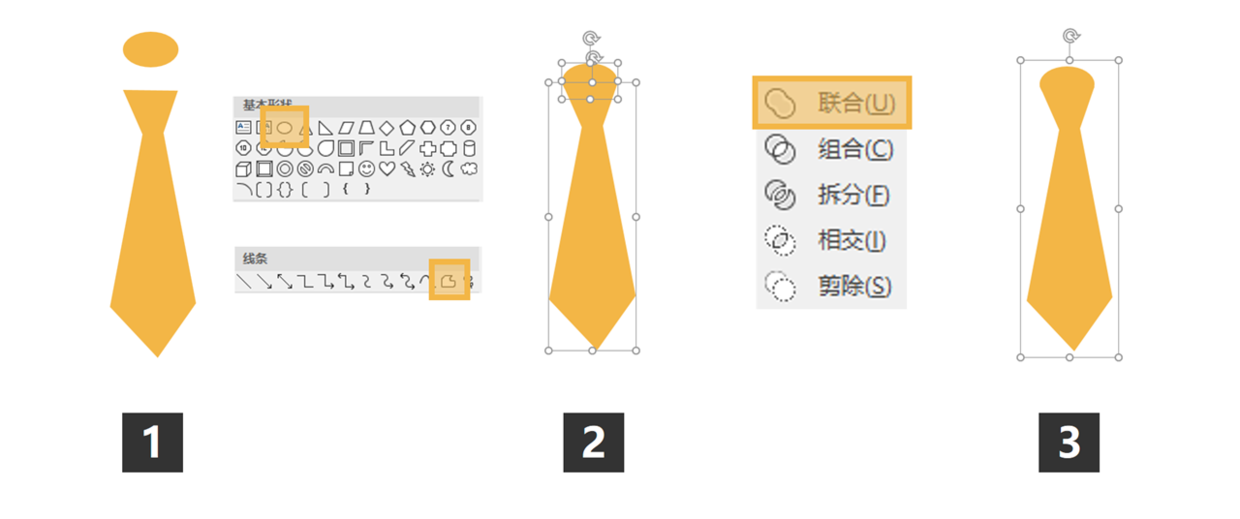

画完领带，需要组合领带打结处。

插入圆形——选择制作的好的领带，快捷键Alt+1，Alt+2垂直居中——格式菜单栏中选择合并形状的联合。

第三步：裁剪领带

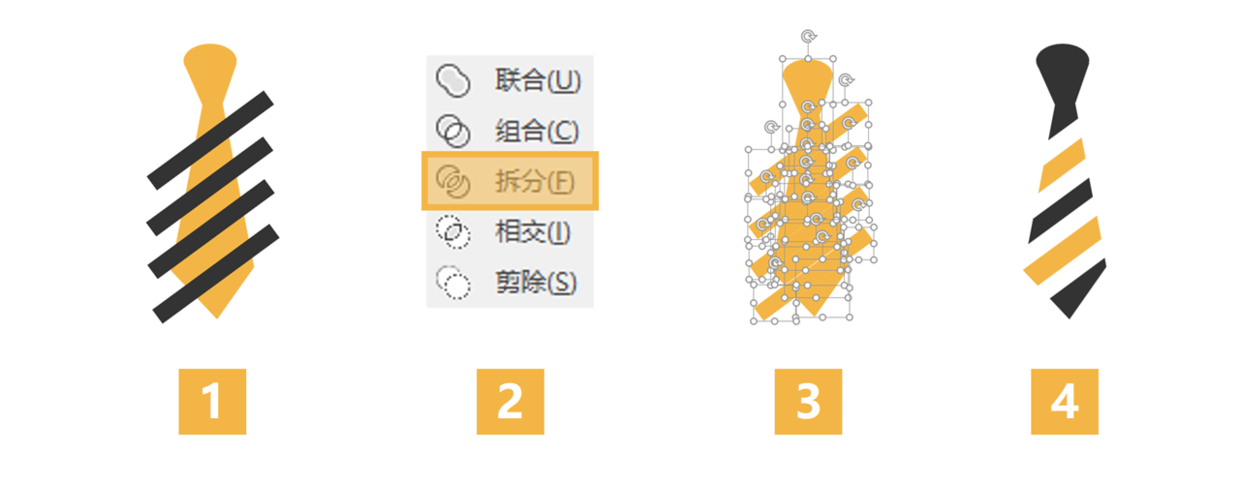

裁剪有两种方式：

第一种：彩色领带。

这个方式是对于花色领带来做的。

先选择橙色领带，再选择黑色线条，进行拆分。

麻烦之处就是拆分后需要删除多余部分，逐个上色。

第一种：纯色领带。

如果只是想有个纯色领带，那么这个方式就很简便了。

先选择橙色领带，再选择黑色线条，直接剪除。

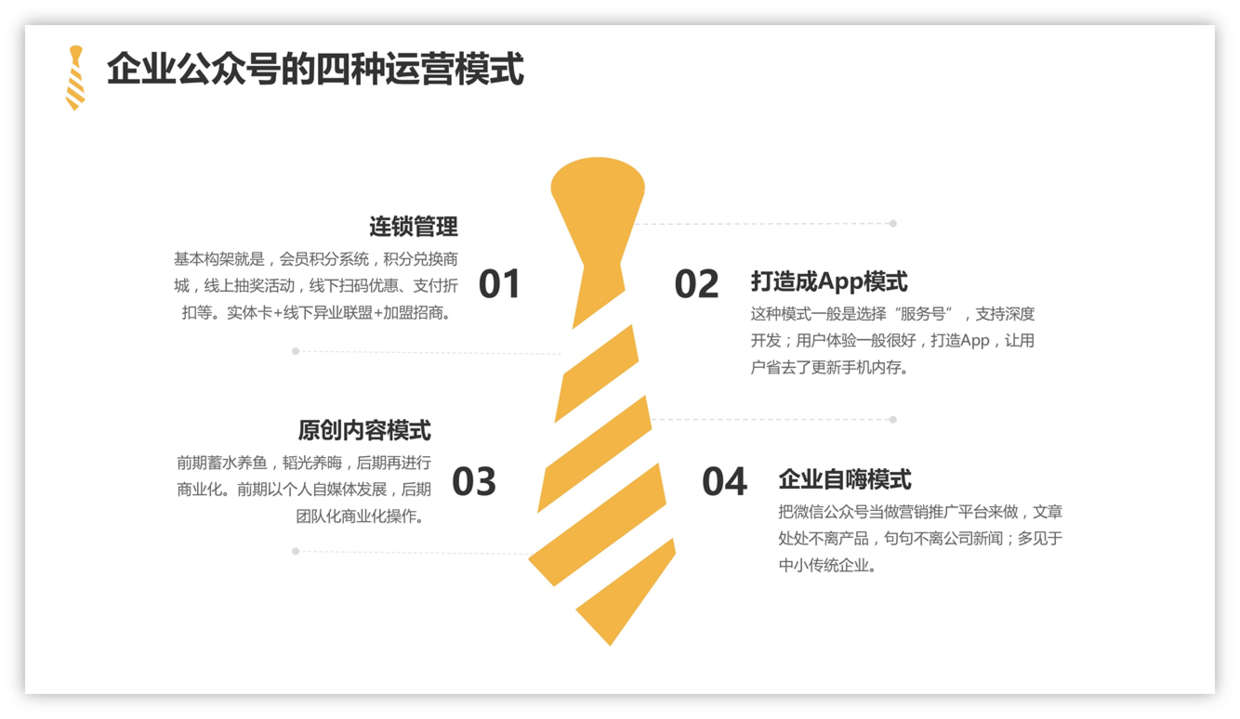

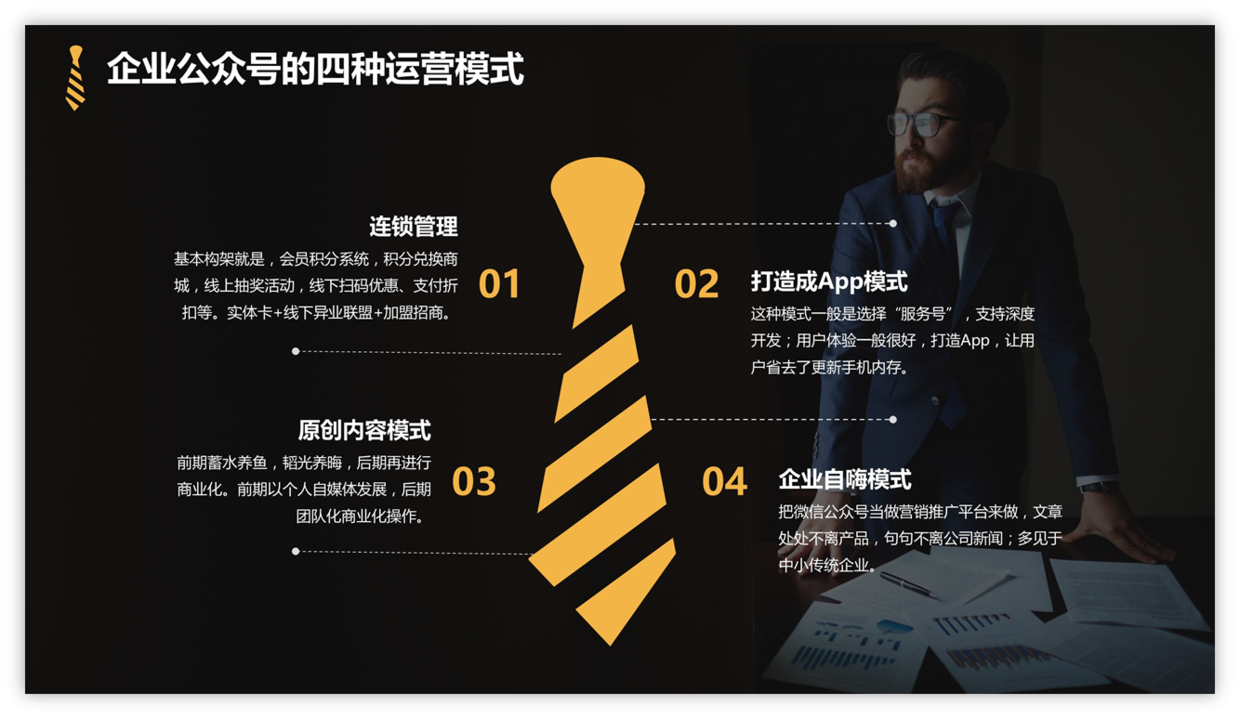

插入虚线条作为指引，领带图表就做好了。

不够酷炫，我要上图。

图文蒙版，完成。

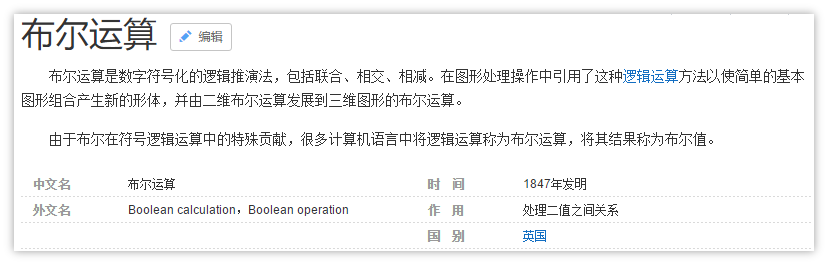

如果会了这三张图，布尔运算你就算掌握了。

看起来好厉害的样子，哈哈哈哈。

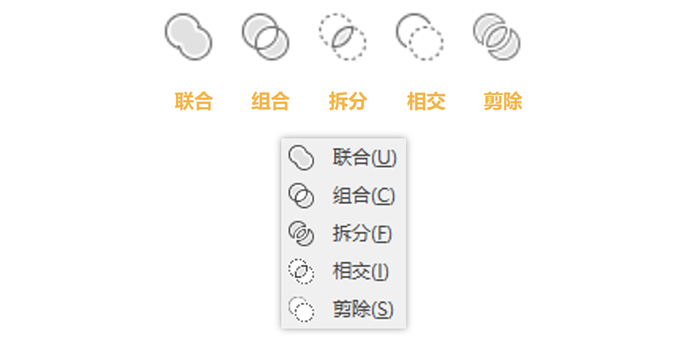

其实就是常出现的格式菜单栏中选择合并形状里所有的裁剪工具。

会了这一工具，一般素材图表就都能制作出来。

要不要去动手了~

注：小万使用的是PowerPoint2016，素材来源于KOPPT。
