学规划的同学们应该大多都接触过GIS，尤其是ArcGIS，把处理好的shp格式矢量数据拖进去，马上就能看到分布情况，但会有个问题就是GIS内置的点要素样式又少又丑，充满年代感的古董画风，那有没有办法自己做些好看的图标呢？


有，其实还挺简单的，我来介绍一下。





01 ArcGIS内置样式

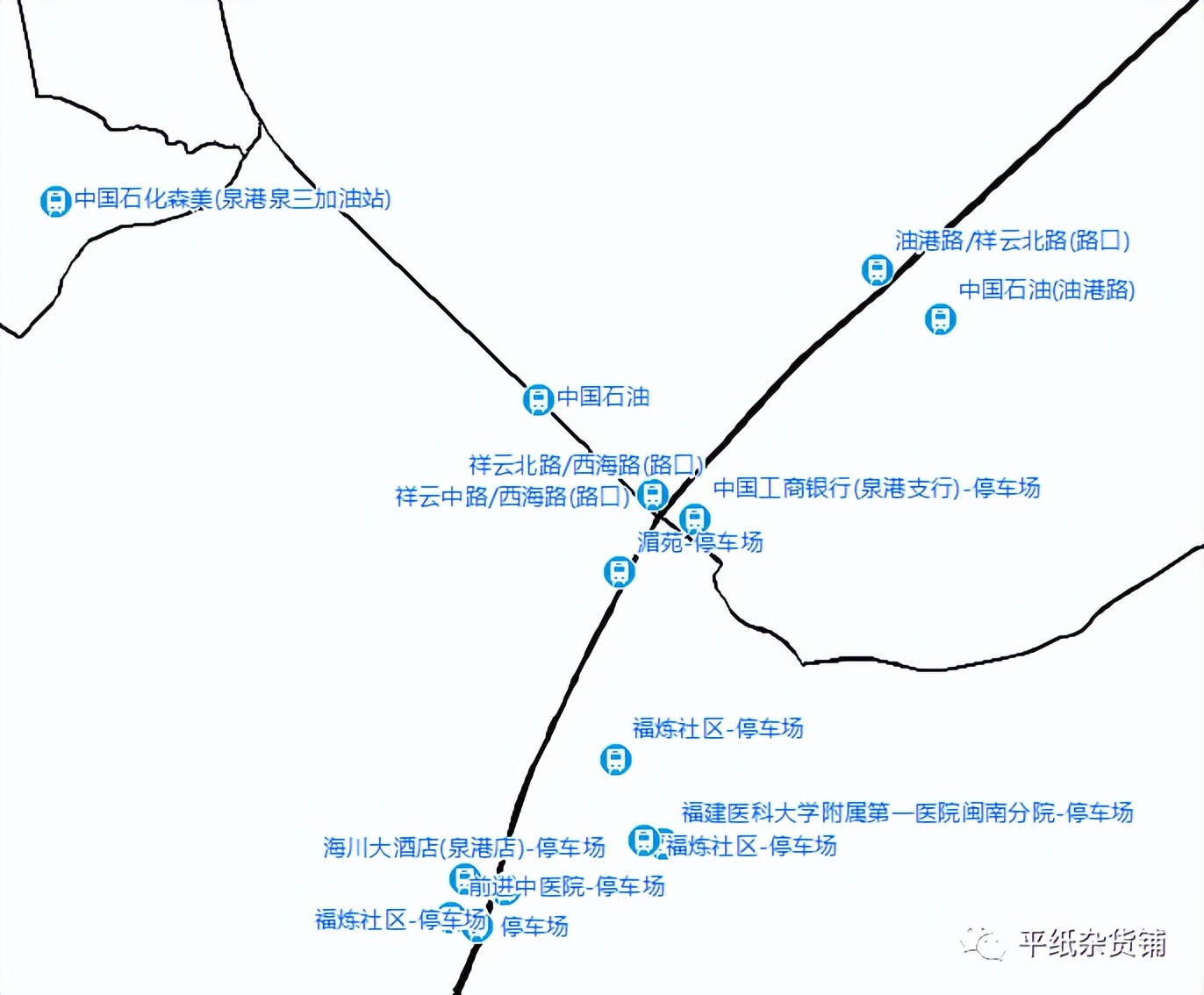

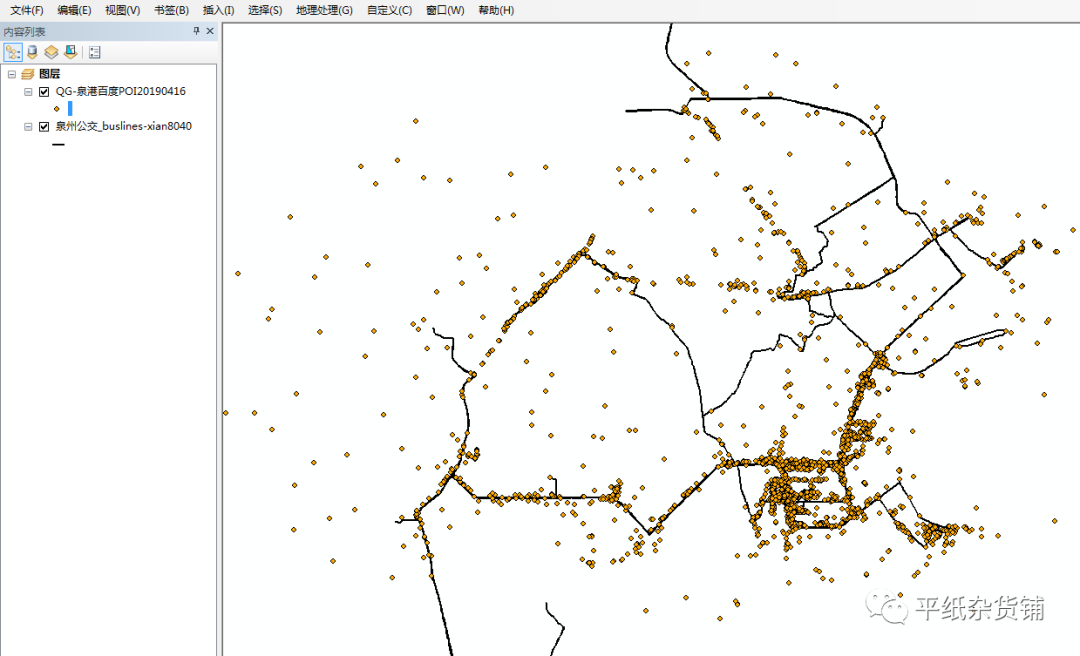

把点要素拖进去GIS里，最常见的就是下面这种风格。

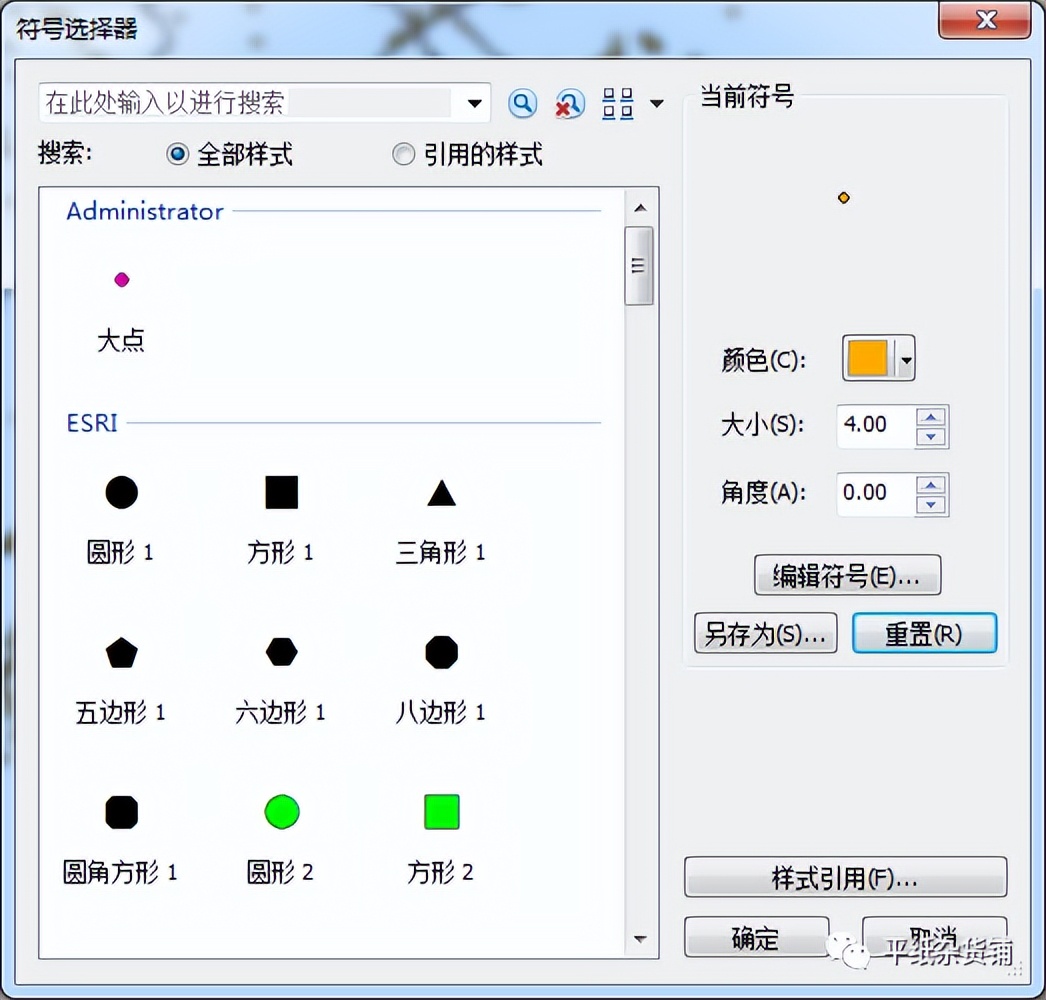

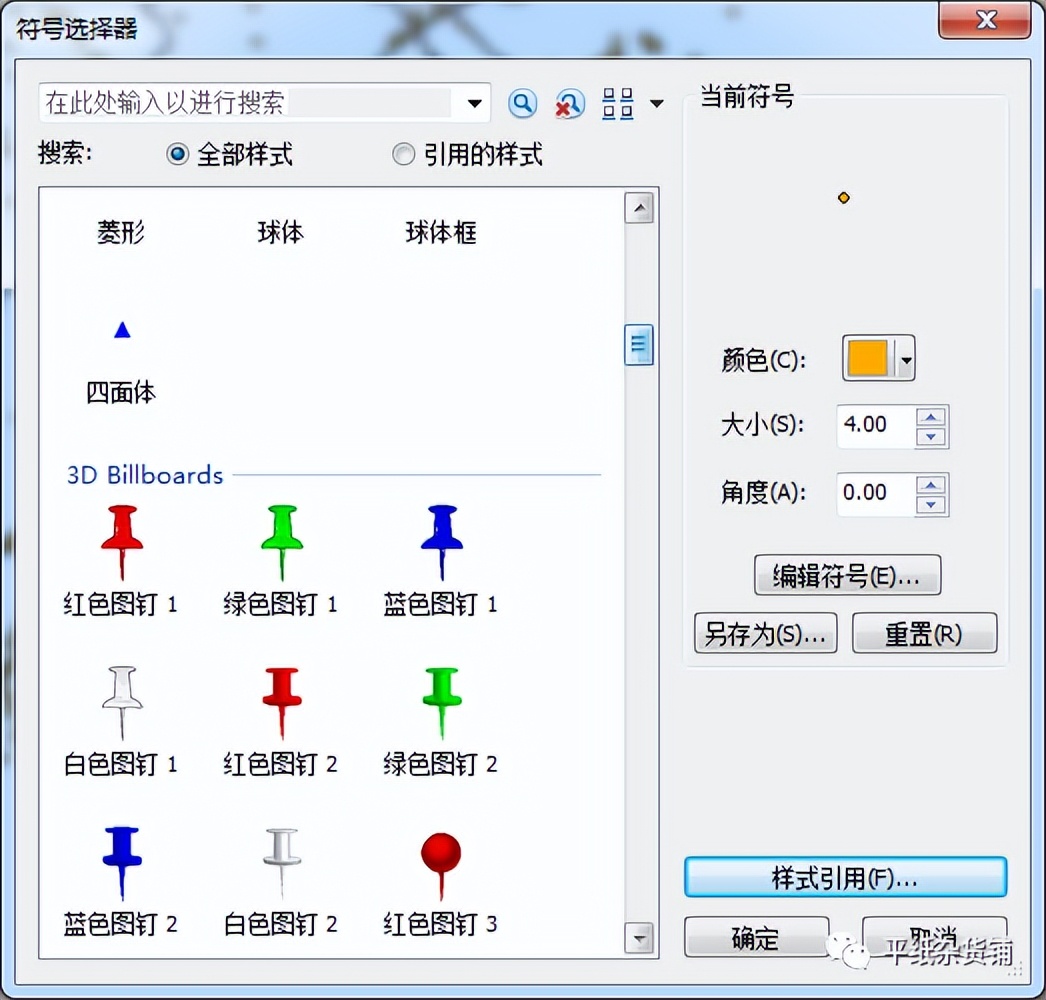

不合时宜的大小、粗细和难以名状的配色，双击进去符号样式，可以看到各种经典的符号，三角形、圆形、方形，还有闪瞎眼的翠绿。

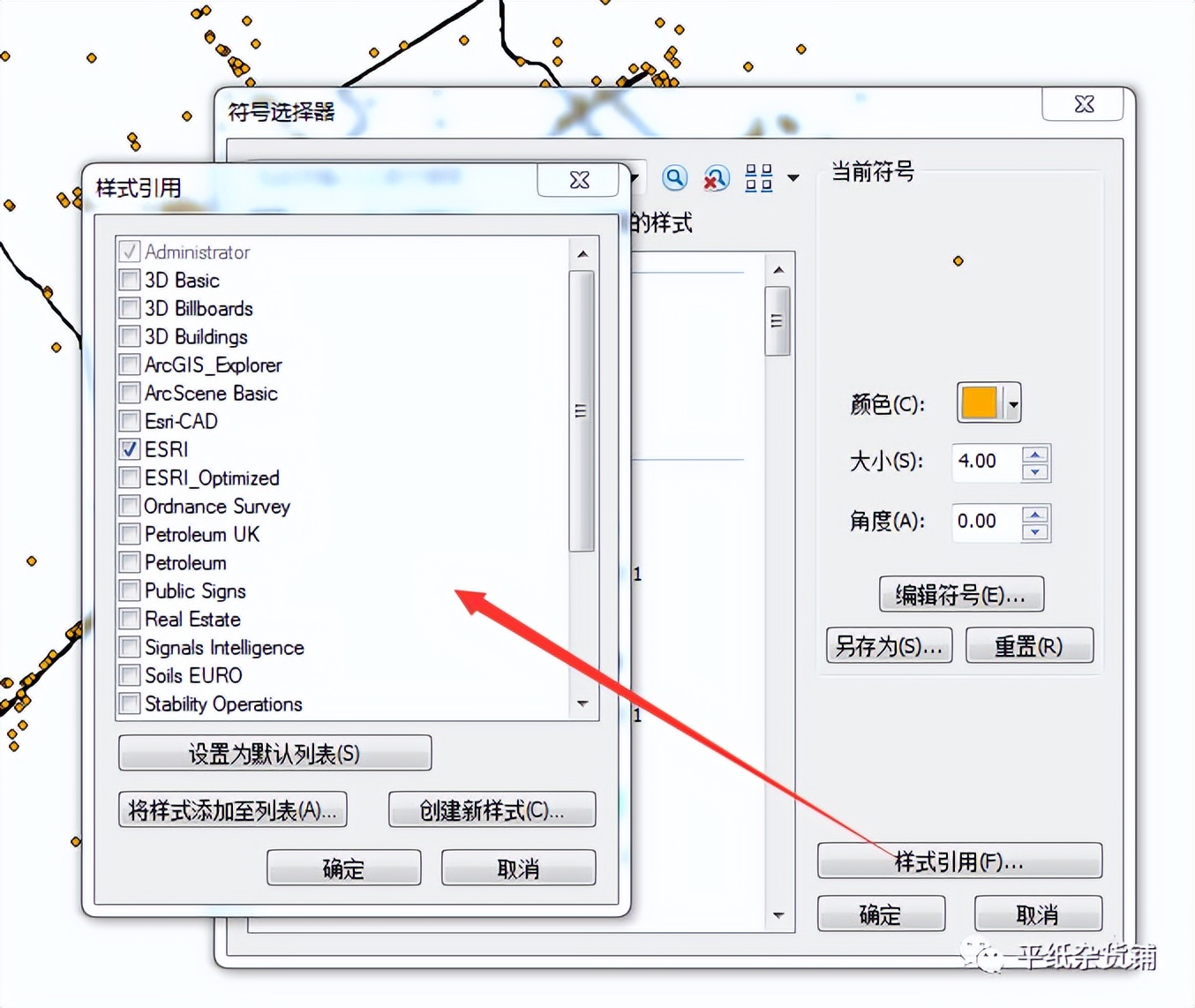

点“样式引用”可以看到一些能够引用的内置样式，画风也是一言难尽。




网上也尝试过去搜索下载别人分享的style格式的定义样式，但不是太丑就是需要会员充钱，基本上搜个半天也很难找到合适的，那就只能自己做吧。



02 自定义样式

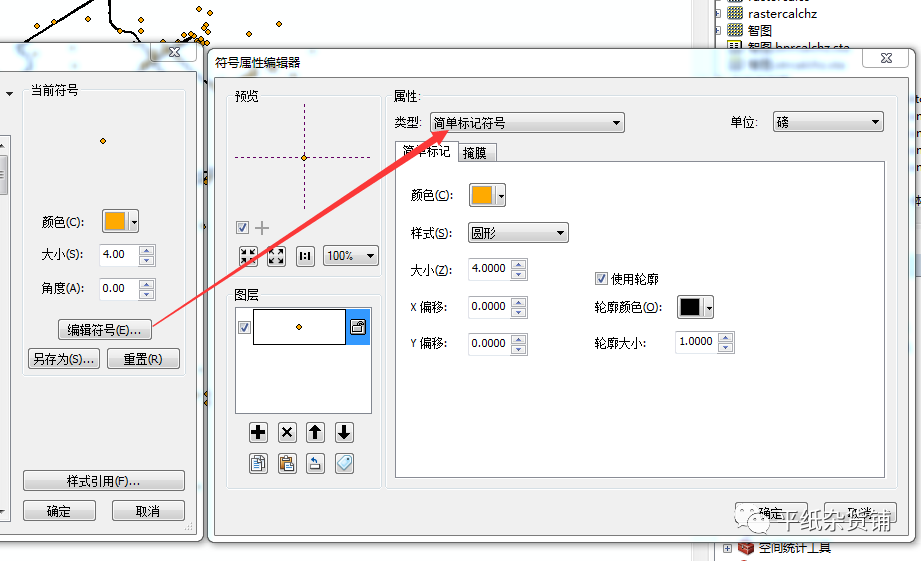

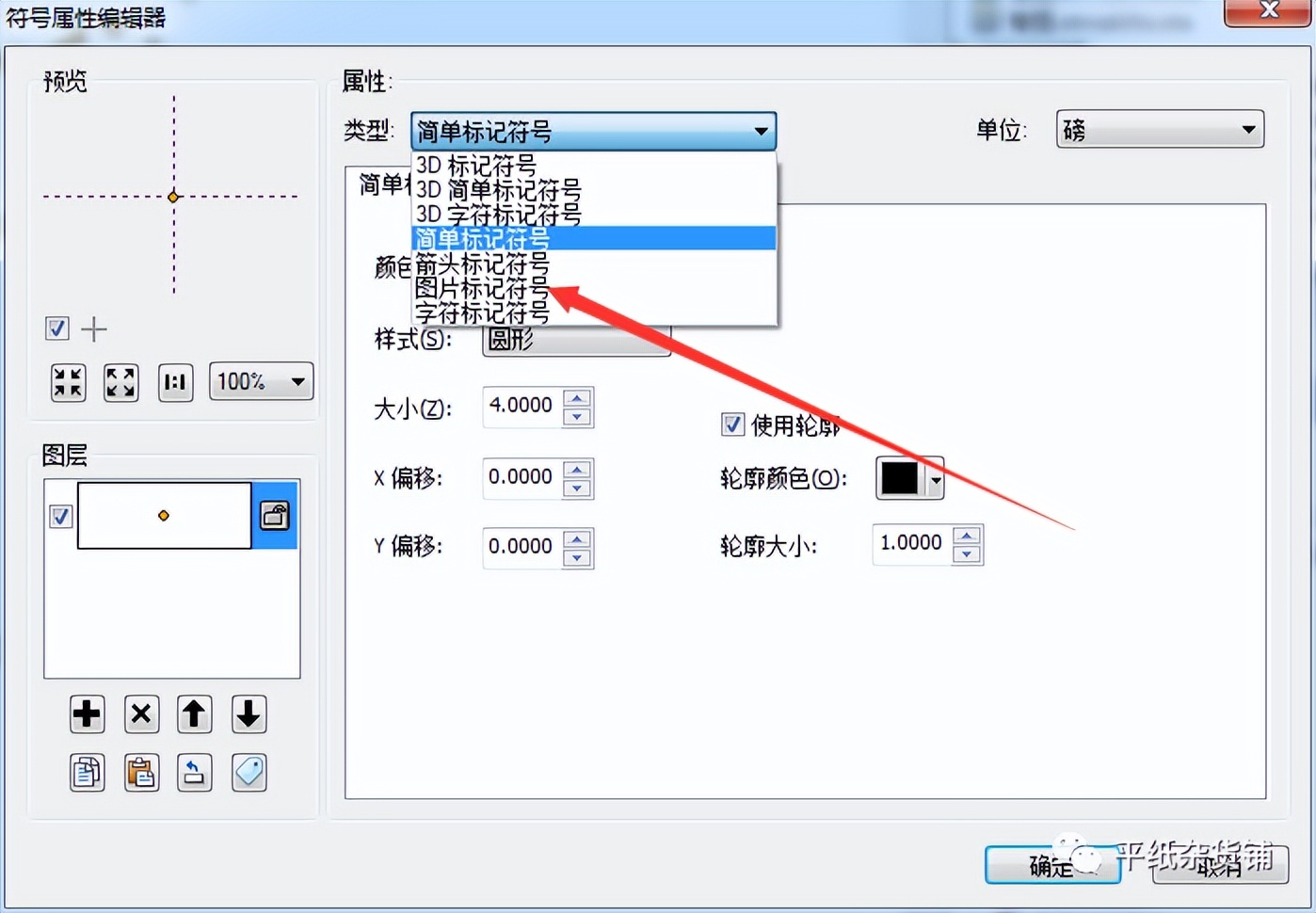

我们先随便选一个样式，再点“编辑符号”进入到属性编辑器。


此处有好几处可以选，这里选择“图片标记符号”演示一下。



选完之后就会提示要选择插入的图片。

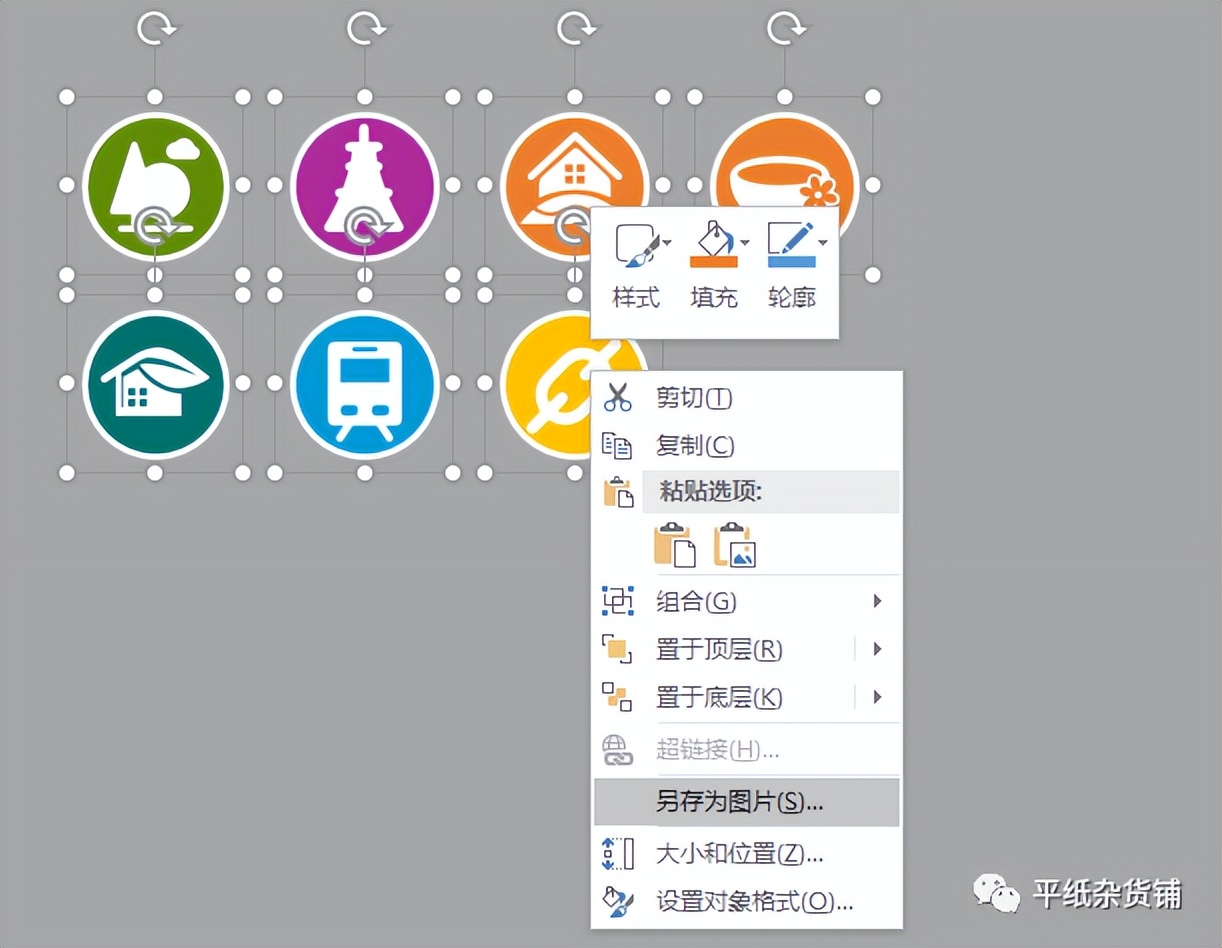

图片哪里来呢？可以用ppt自己做几个，这里推荐用ppt的islide插件去下载图标，只要换换颜色就可以直接用了，做好后右键分别导出png小图标。



马上，点要素的样式就变成自定义的图标了，感觉更顺眼了点。

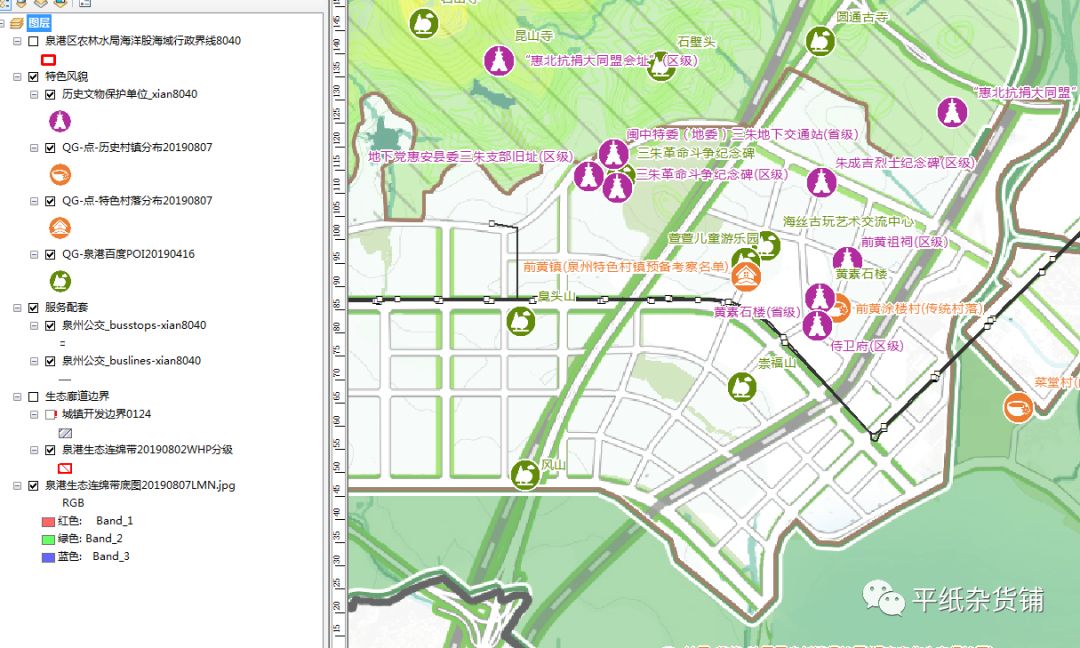

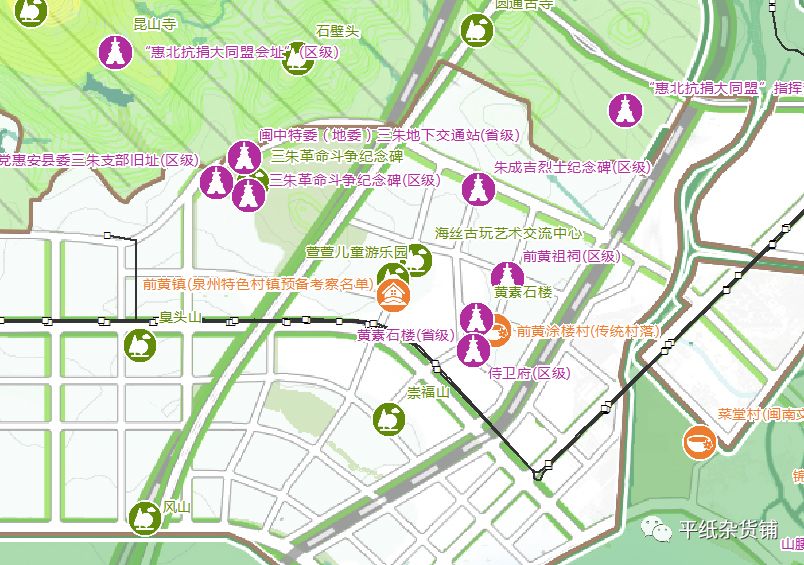

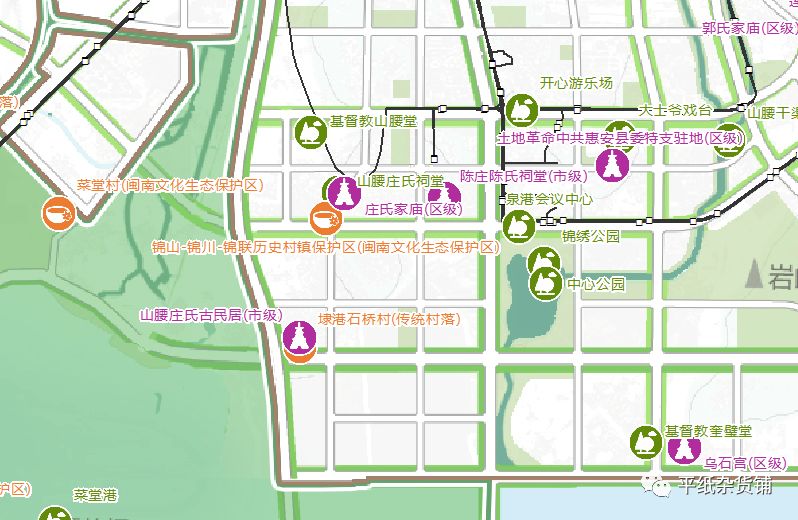

再东加加、西加加，就能做到下面这种程度了。



有什么好处呢？

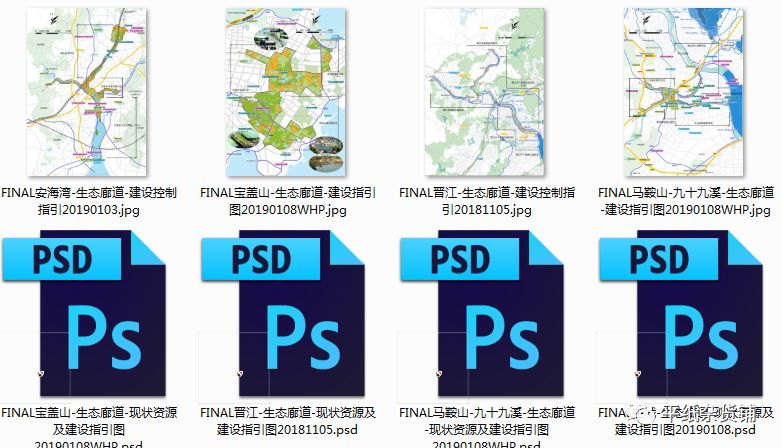

最明显的就是以后不用导出图后自己在PS里手动挪那一个个图标了，


现在是所见即所得，特别适合那种要批量出图则的情景。


以前都是每个人分一个图则，画完后还需要再回来统一对一下，看我画的图标在你那张图有没有，你画的线我这张图能不能看到blablabla，特别繁琐又没有效率，跟手画控规分图则是一个道理。



只需要在GIS内处理好总图，再分区导图就可以了，想一想都觉得很棒。



这个功能应该能部分解决分区导图则的问题，因为功能比较简单，就不总结了，大家多试试，GIS在可视化方面还有留了很多可以自定义的接口的。


以上。
