1.当我们在使用Solidworks绘制工程图的时候，一般我们不修改任何设置，默认的情况下。

2.工程图中线型的颜色都是黑色的。

3.如下图所示：但是尽管上面的工程图我们是可以接受的，而且一般这种黑色的线条打印出来之后，也不会影响车间的使用

4.那么有另外一种情况，就是我们需要更加方便地展示给别人看。

5.或者做某个PPT报告等等。

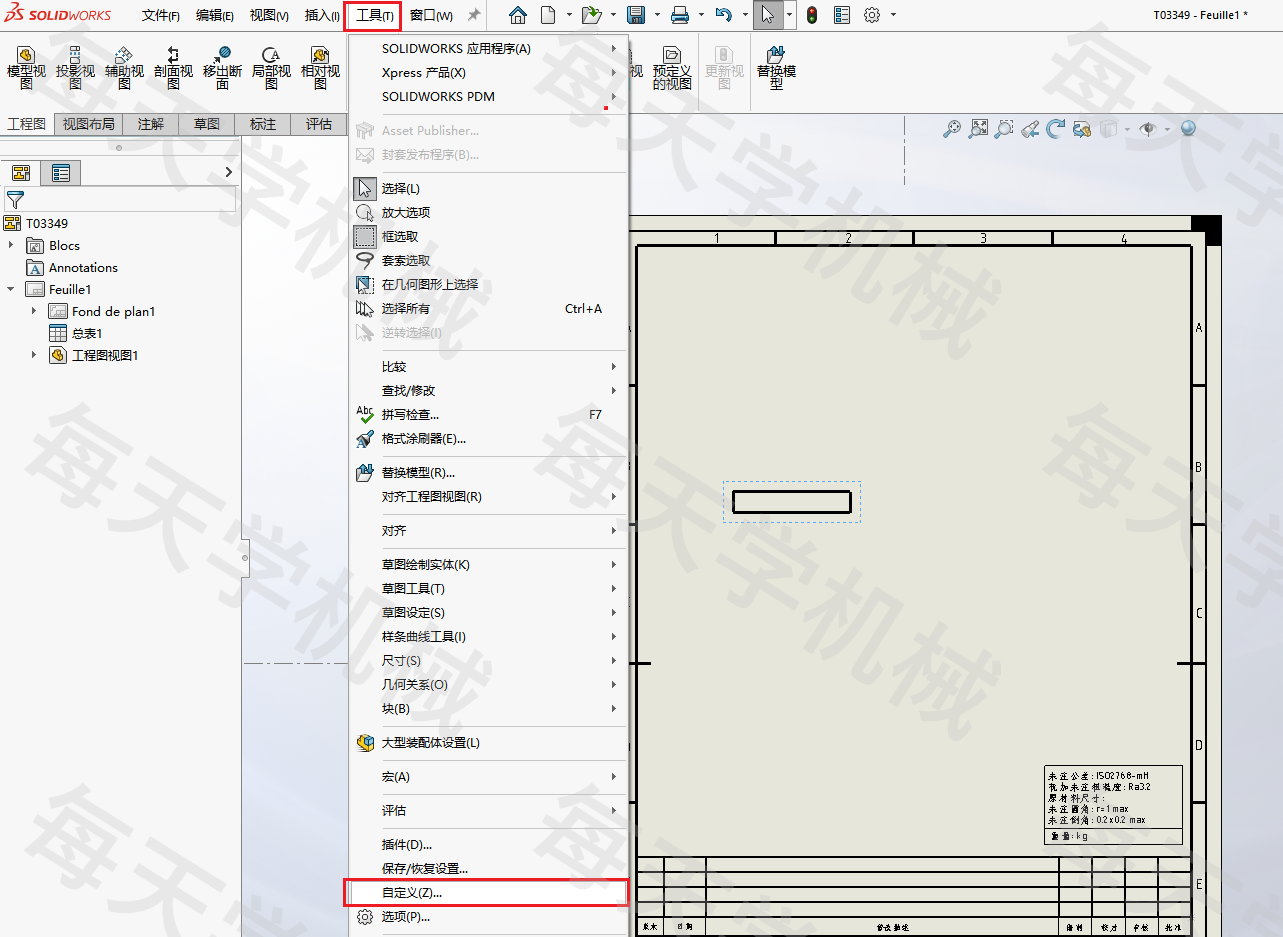

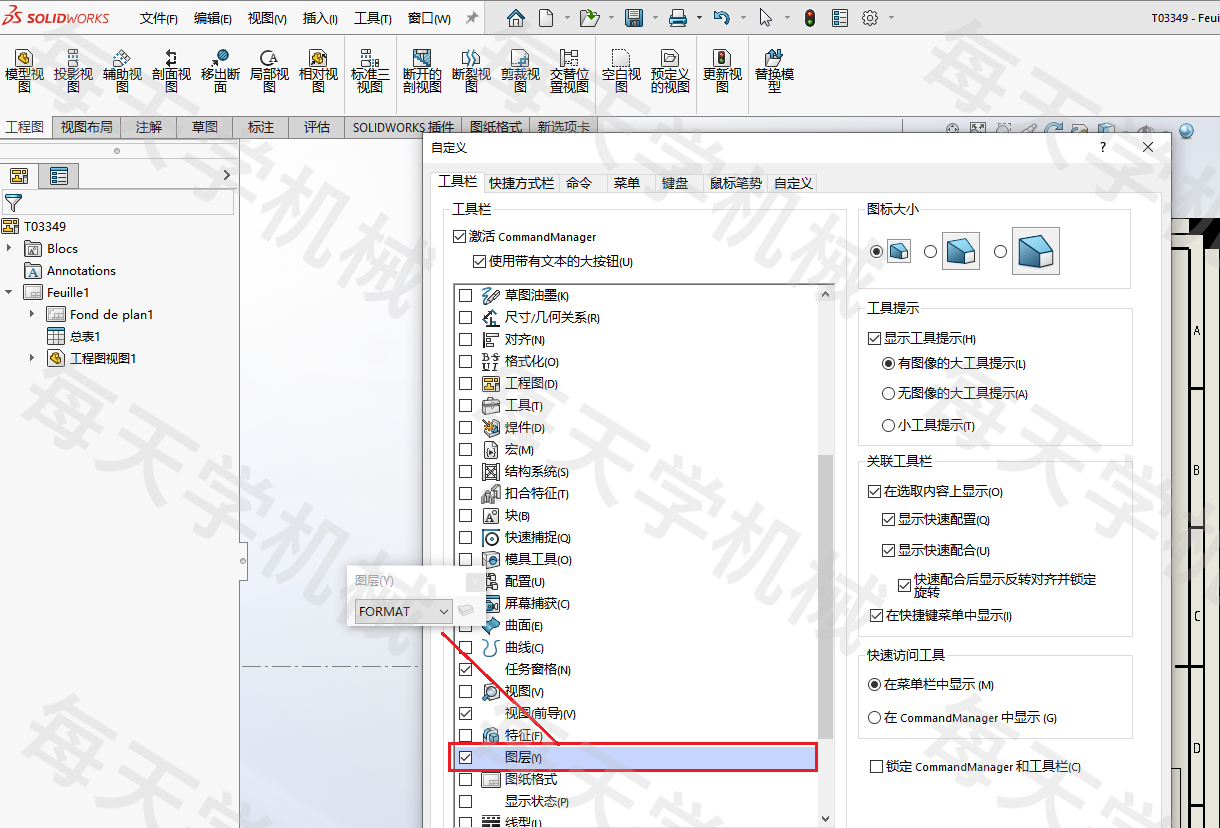

6.那么如何修改线型的颜色呢？点击【工具】--【自定义】然后选择图层选项，在图层选项里面就可以设置颜色以及线型等属性

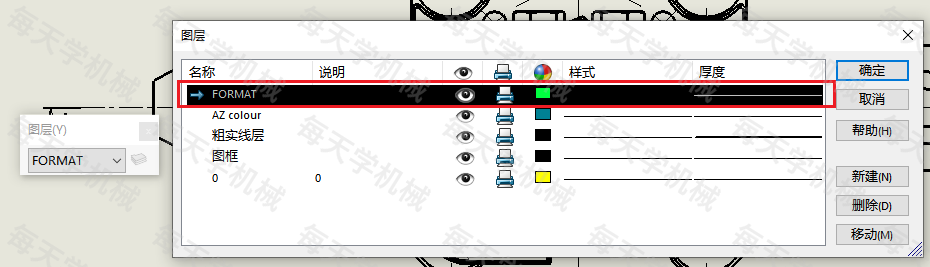

7.例如我们选择FORMAT图层，修改图层颜色为绿色。

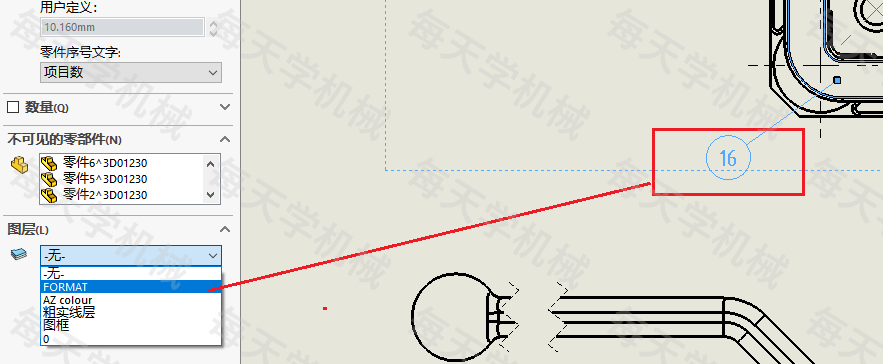

8.在图纸中，选中我们想修改的尺寸，例如我们选择件号16，然后在左侧选择图层，然后选择刚才修改的FORMAT图层

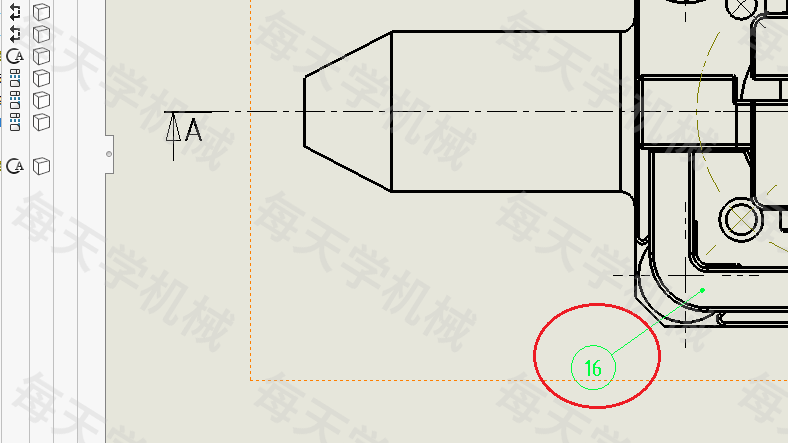

9.然后件号16就会变成绿色

10.如下图所示：你学会了吗，觉得有帮助的话，点赞收藏吧
