1. 连接节点概念
连接节点作为转移通路的判决点或汇合点，也是状态图中常见的图形元素之一，特别是在流程图中，由于流程图不能包含任何状态，因此只能依靠连接节点完成通路的连接和判断分支。
需要注意的是连接节点不是记忆元件，因此，在状态图中任何转移的执行都不能停留在节点上，转移必须到达某个状态时才能停止。
2. 创建连接节点的方法
创建连接节点的方法如下：
- 单击图形对象面板中的连接节点图标(Junction)，然后在Stateflow编辑器的空白区域中或者Stateflow状态内部单击鼠标，即可向Stateflow编辑器中添加连接节点。
- 或者，在图形对象面板的连接节点图标上按下鼠标左键并保持，将状态拖放到Stateflow编辑器的空白区域。
- 或者，双击图形对象面板的连接节点图标，然后在Stateflow编辑器的空白区域中单击鼠标，这时每次单击鼠标都会在相应的位置上创建一个连接节点，最后单击鼠标右键结束节点的添加。

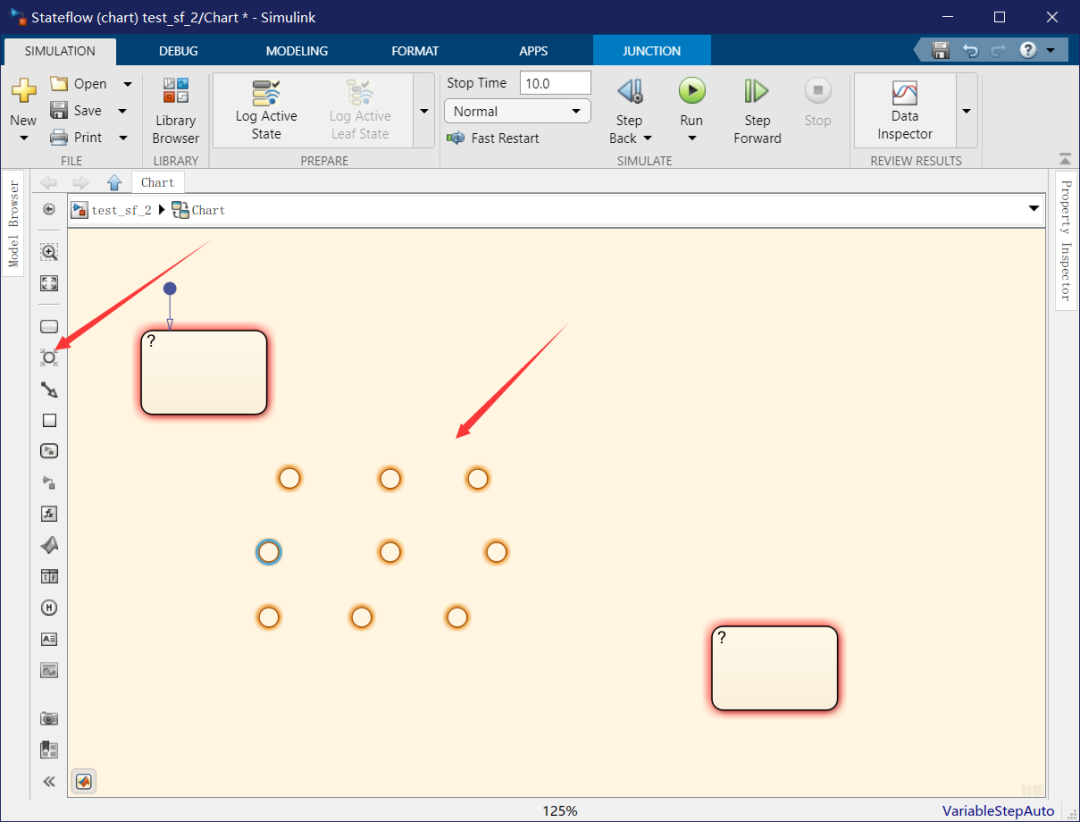

- 利用上述的三种方法都可以向状态图或者流程图中添加连接节点，如图所示。
3.连接节点的属性

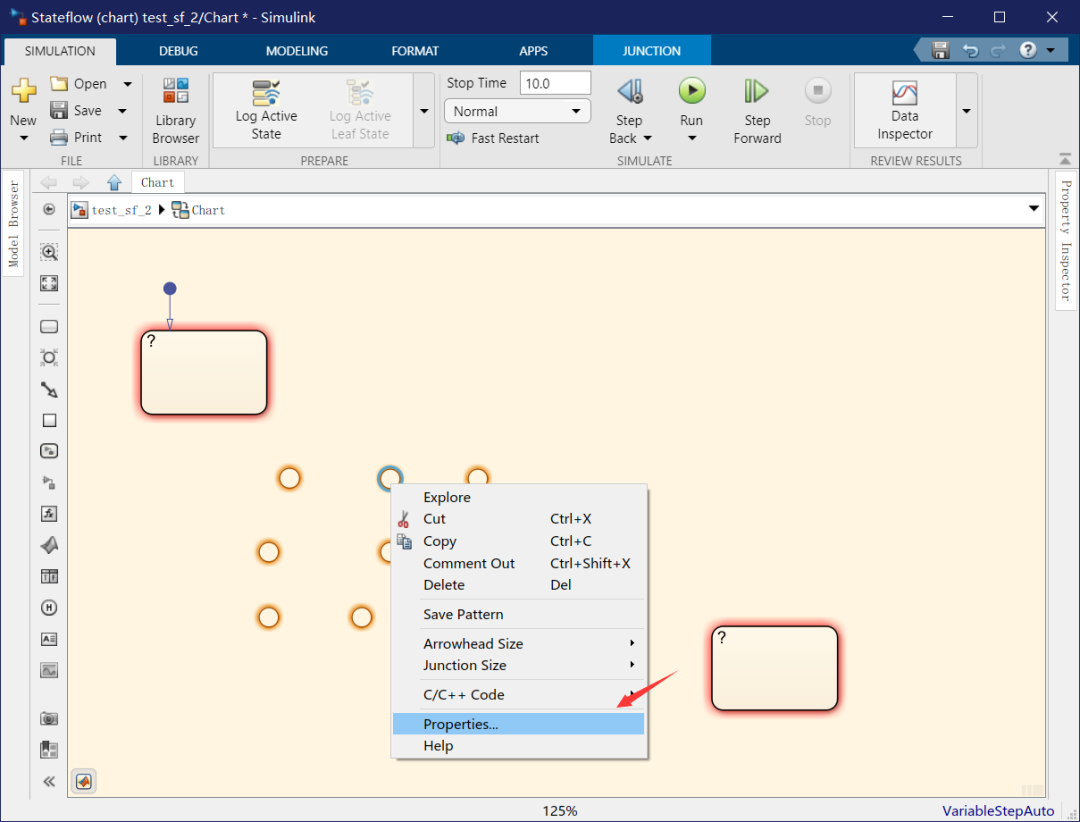

连接节点仅仅是状态图或者流程图中的汇合点或者判决点，因此节点没有任何转移标签，在节点上单击鼠标右键，通过弹出的快捷菜单执行Properties命令，可以查看相应的属性，如图所示。

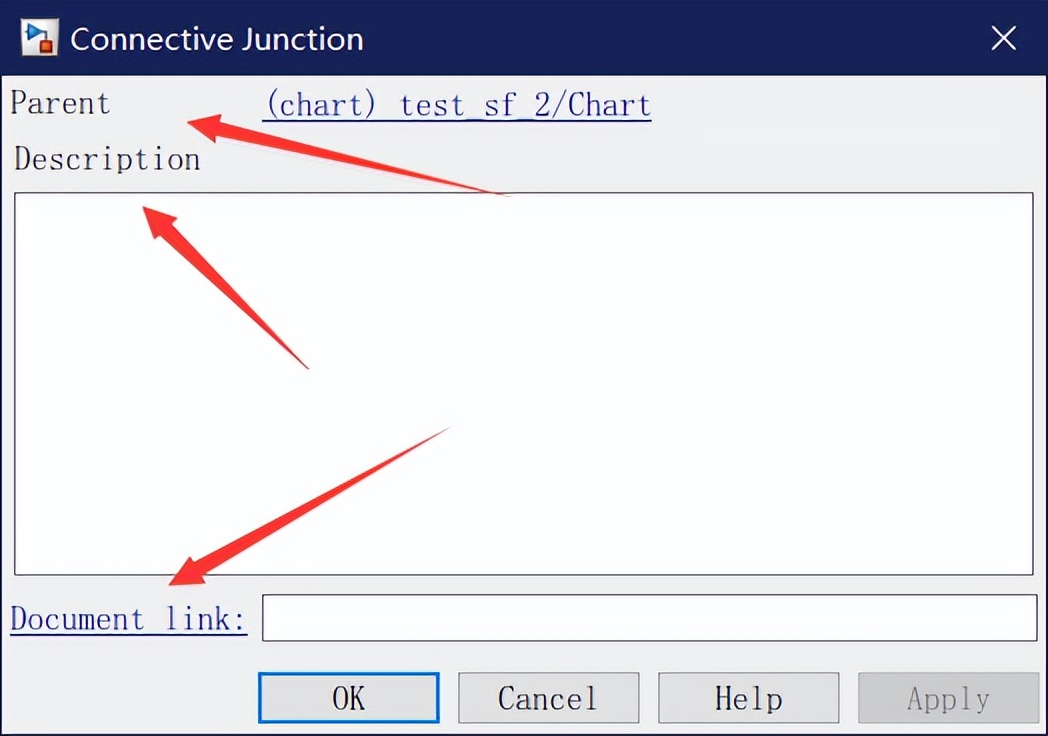

对话框中的内容只有Description字段和Document Link字段，两者的作用和意义和前面介绍的状态属性设置一样。
4.参考文献
[1] 张威.Stateflow逻辑系统建模[M].西安：西安电子科技大写出版社，2007.
