对于 PPT 中的图表来讲,常用的无非3种形式,柱状图、折线图以及环形图。

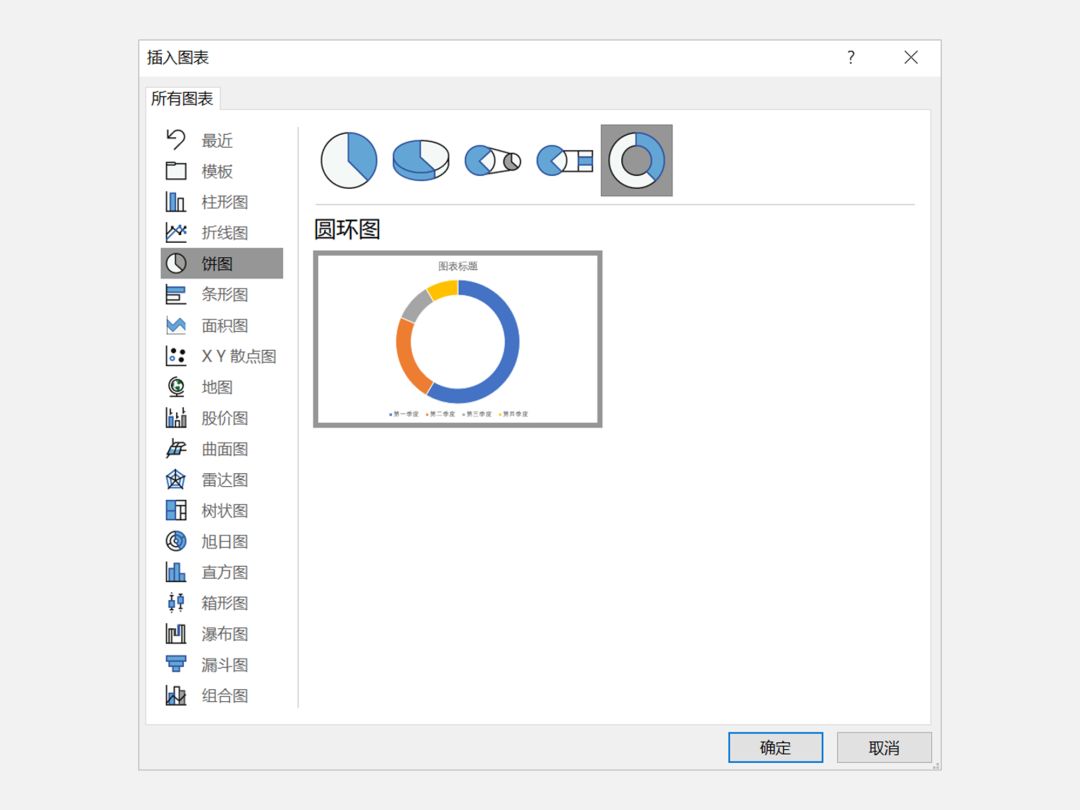

常规的做法,无非是在 PPT 中直接插入图表,修改下颜色即可:
这样的做法,虽说可以,但呈现形式未免过于普通。

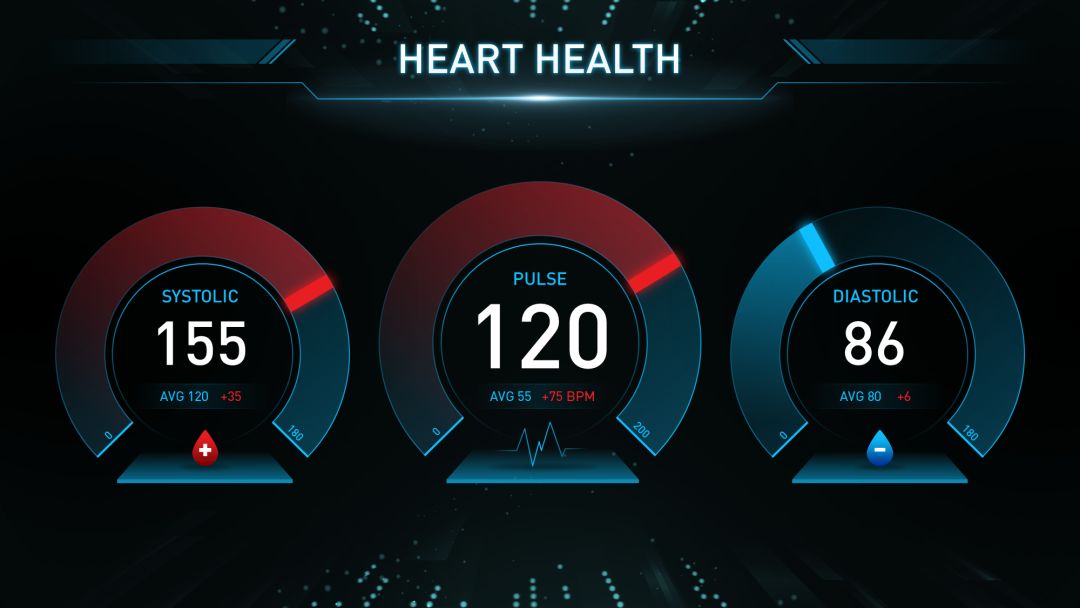

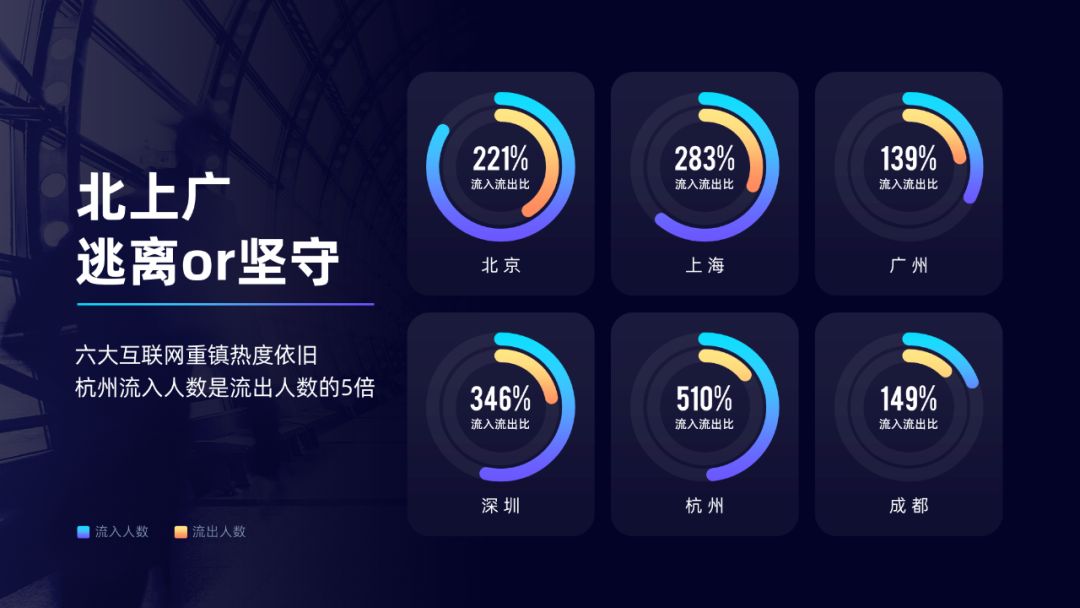

但是像这样的PPT图表页,总是能第一时间抓住人们的视觉,效果非常好:

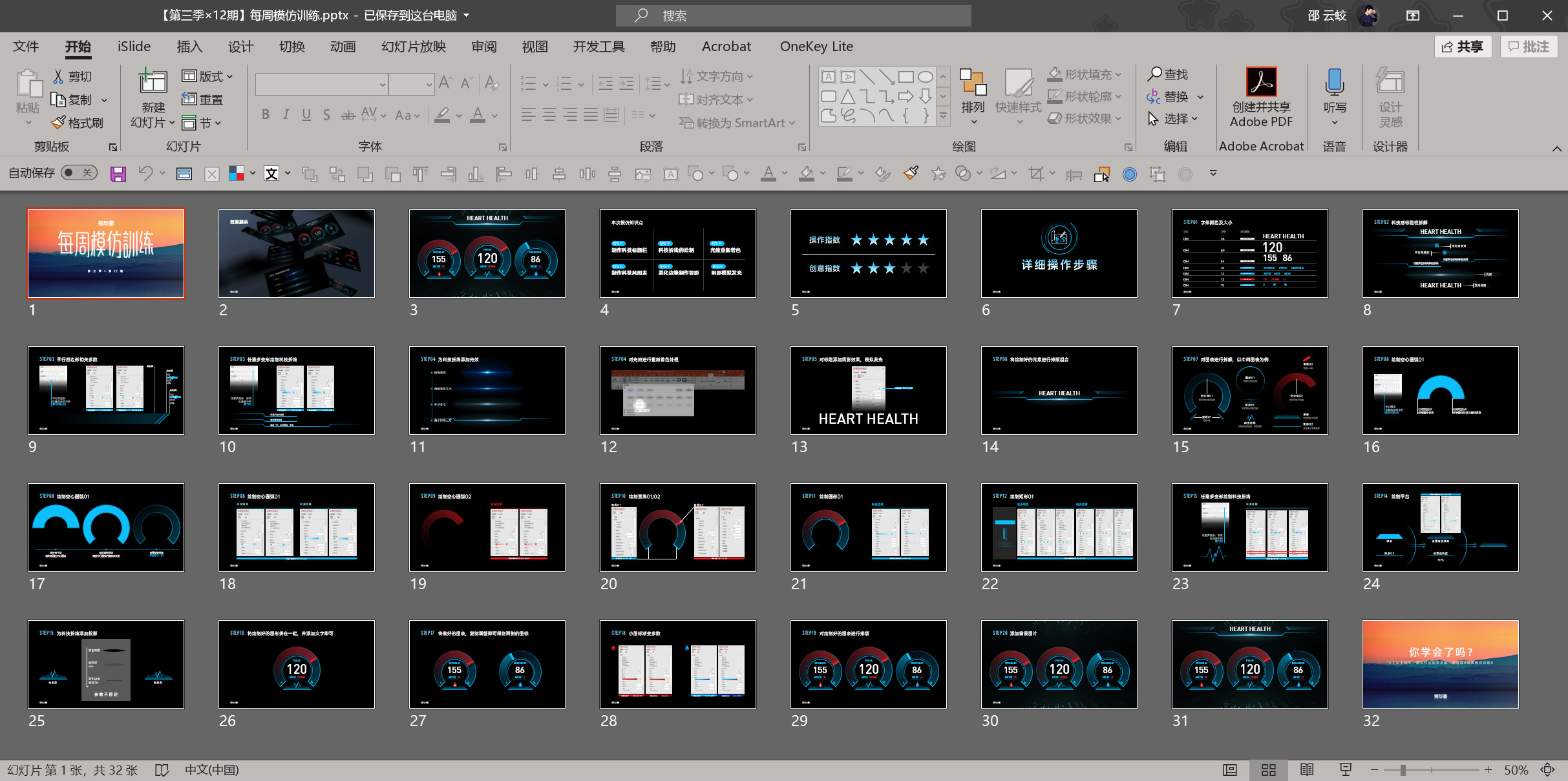

关注我,回复关键词【图表训练】,一键免费获取这两个图表完整的练习课件。
这两个页面是怎么做出来的呢?接下来我挑一个为大家一一拆解一下:
这个案例看起来会很复杂,对吗?
但其实,如果我们拆解来看的话,其实无非是这么3个点:
- 标题栏的绘制
- 环形图表的设计
- 图表底座的绘制

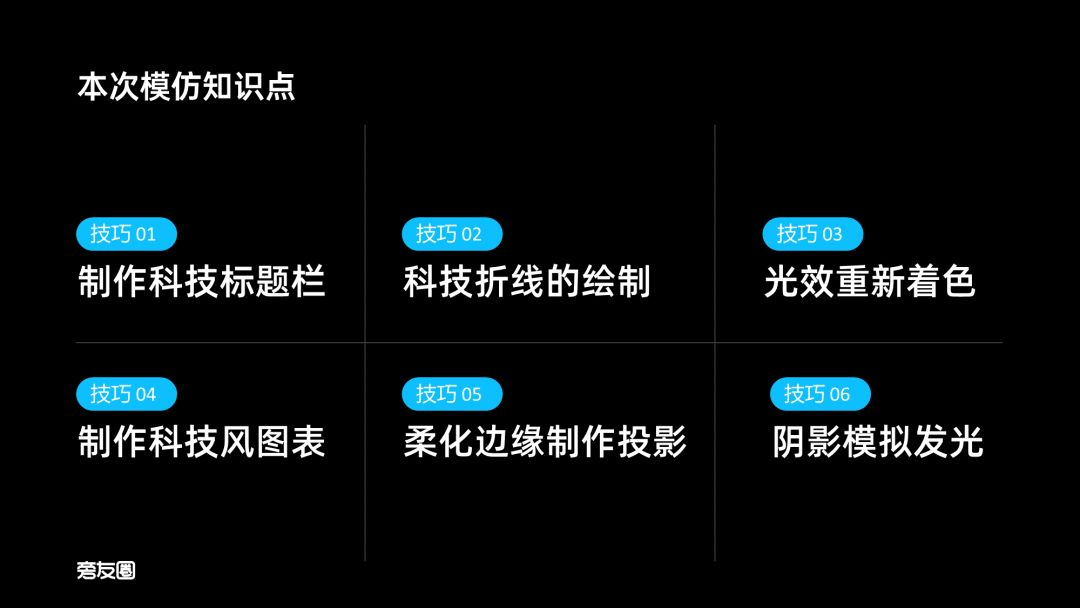

如果我们能够完成这张页面,那么,其实,会学到很多的知识点:
好了,废话不多,咱们直接进入正题。
首先,这里科技感的标题栏是如何绘制的呢?

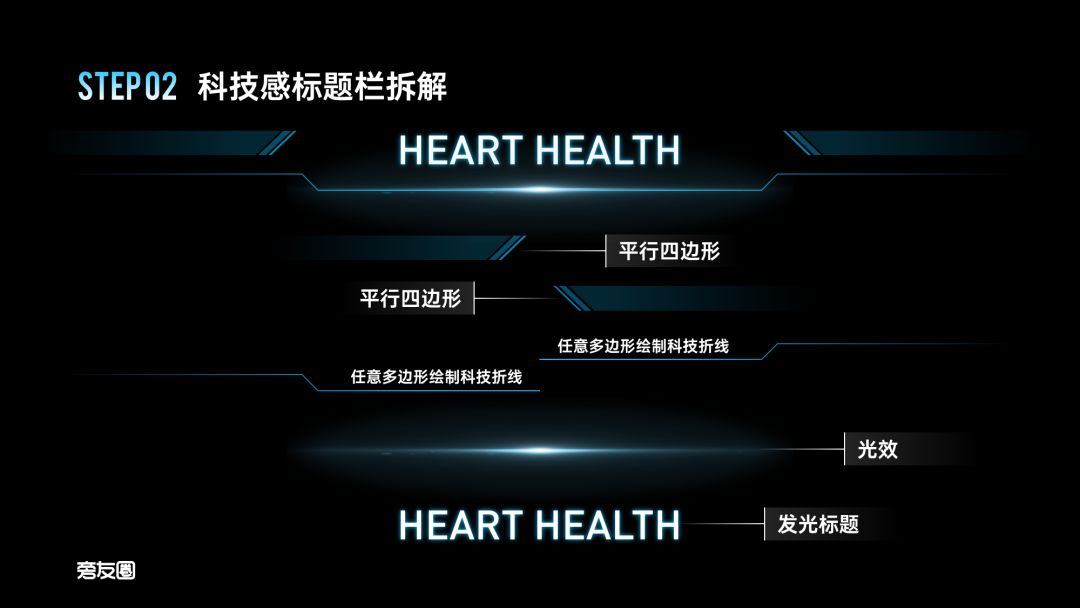

依旧是把标题栏进行拆解,我们会发现,它包含这么几个点:
- 平行四边形的绘制
- 折线图形的绘制
- 光效素材的处理
- 文字发光效果的设置

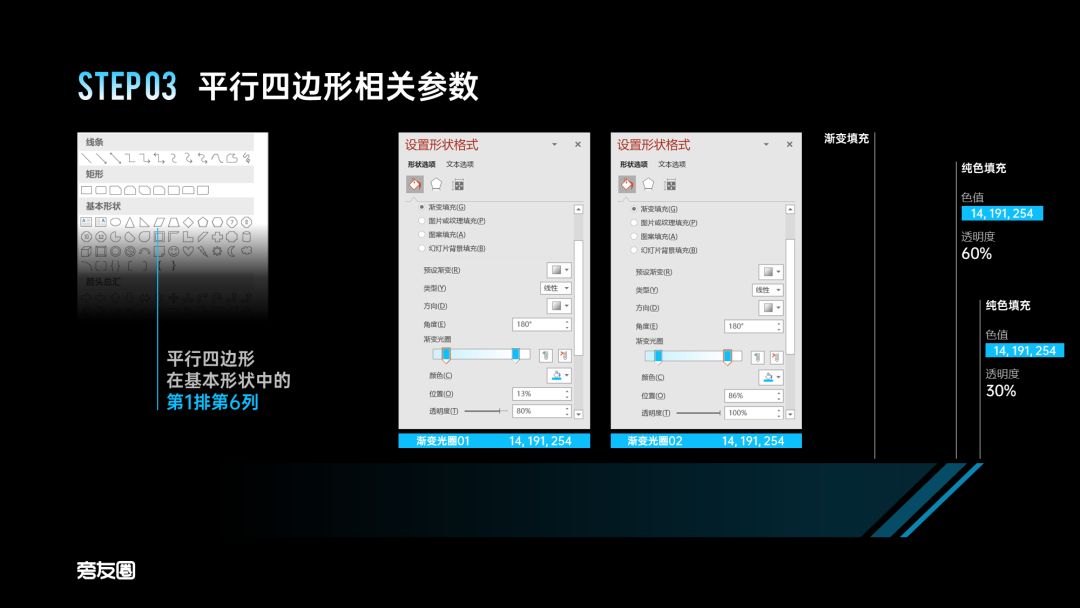

那么,这里平行四边形的渐变效果是如何调整的呢?这里有一些参数设置供你参考:

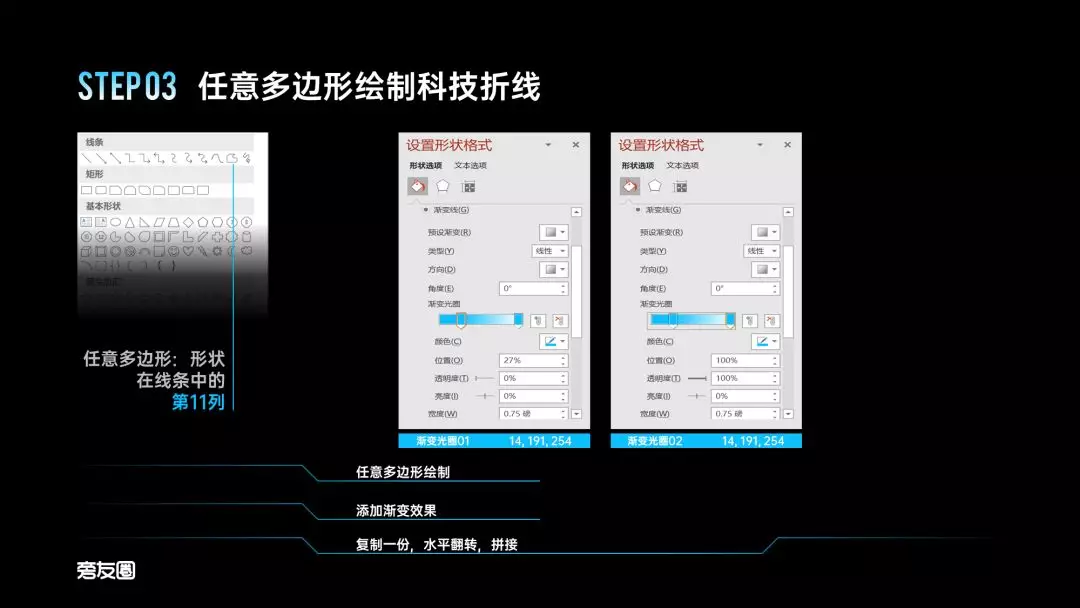

然后是科技折线的绘制。这里,我们需要用到任意多边形,按照 Shift 键,即可绘制135°折角的线条:

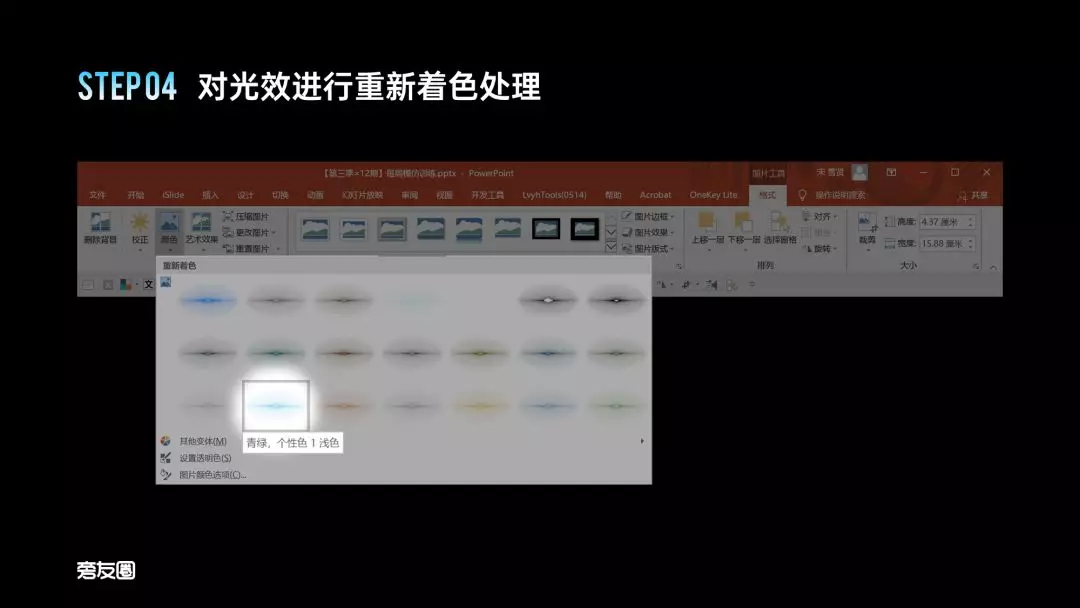

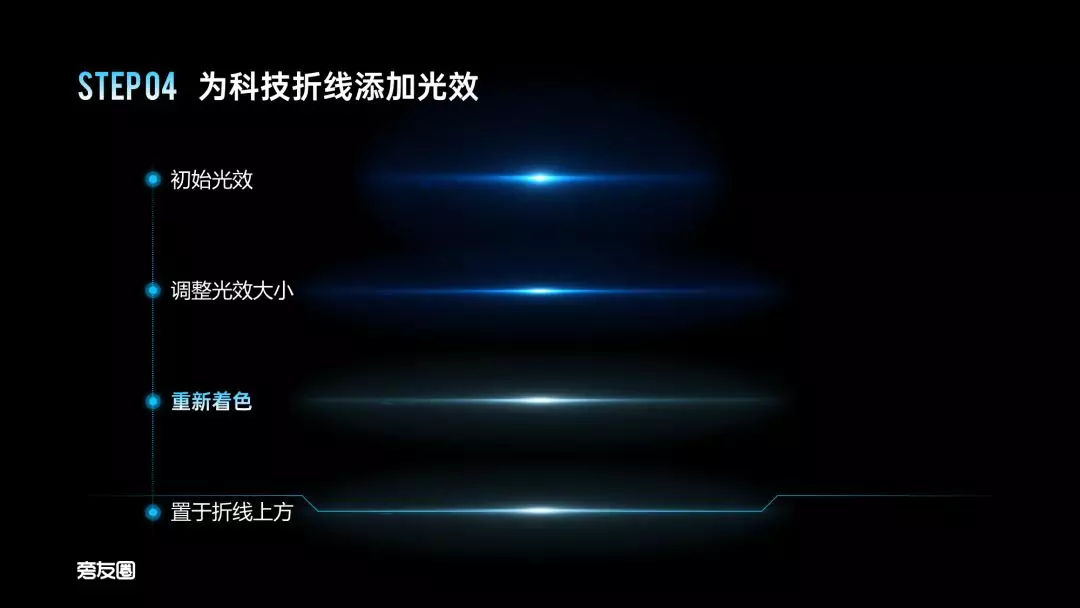

接下来是光效的处理。
我们可以利用 PowerPoint 软件自带的重新着色功能,将光效素材进行变色,增强与页面的融合感:
最后是文字光效的设计。

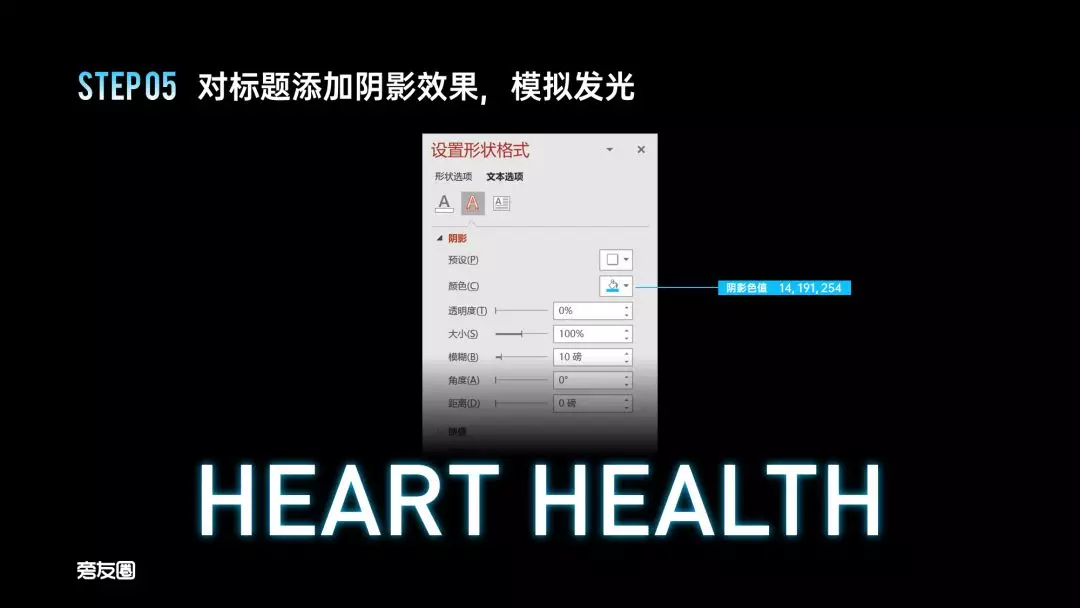

使用 PowerPoint 软件自带的发光,效果并不好,所以,我们可以通过调整文字阴影,来营造光效的感觉:

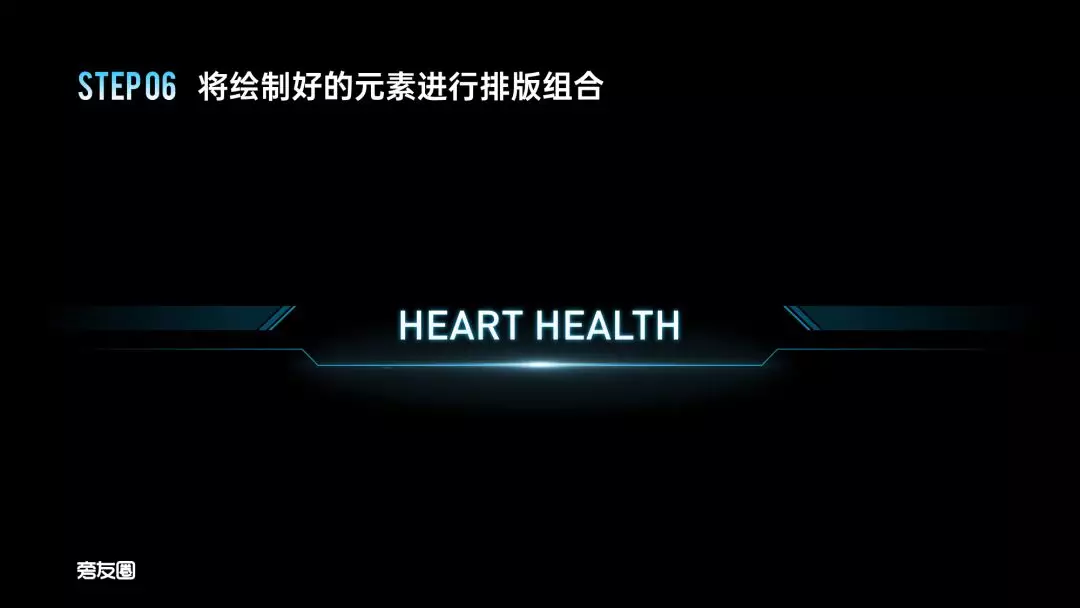

到这里,一个科技感十足的标题栏,就算完成了。
接下来,就需要牵扯到环形图表的设计。

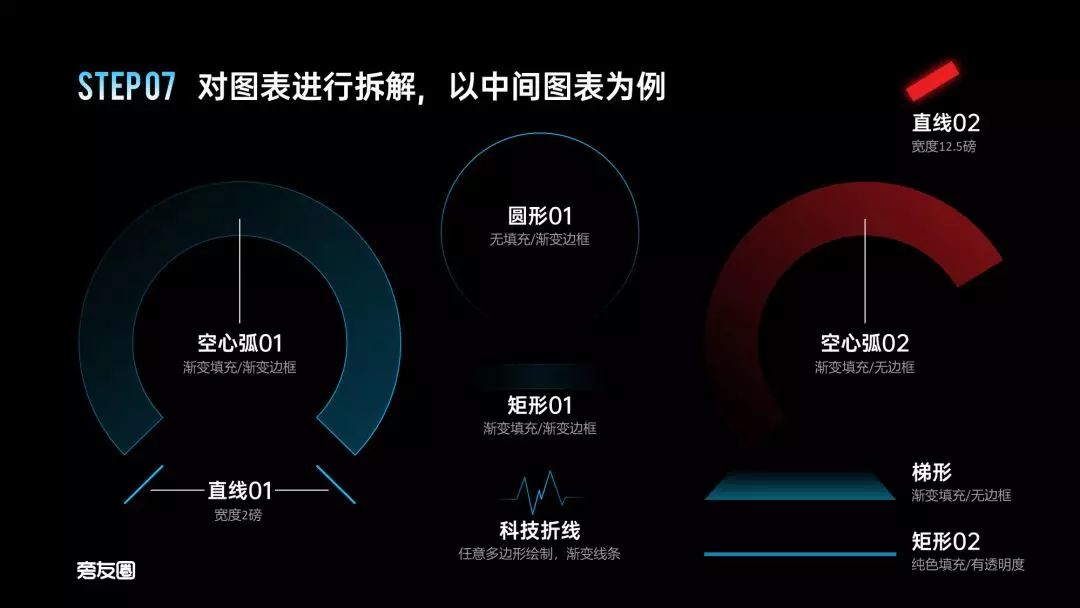

如果我们对其中一个图表形式进行拆解:
其实会发现,这里依旧是一系列设计零件组合而成:

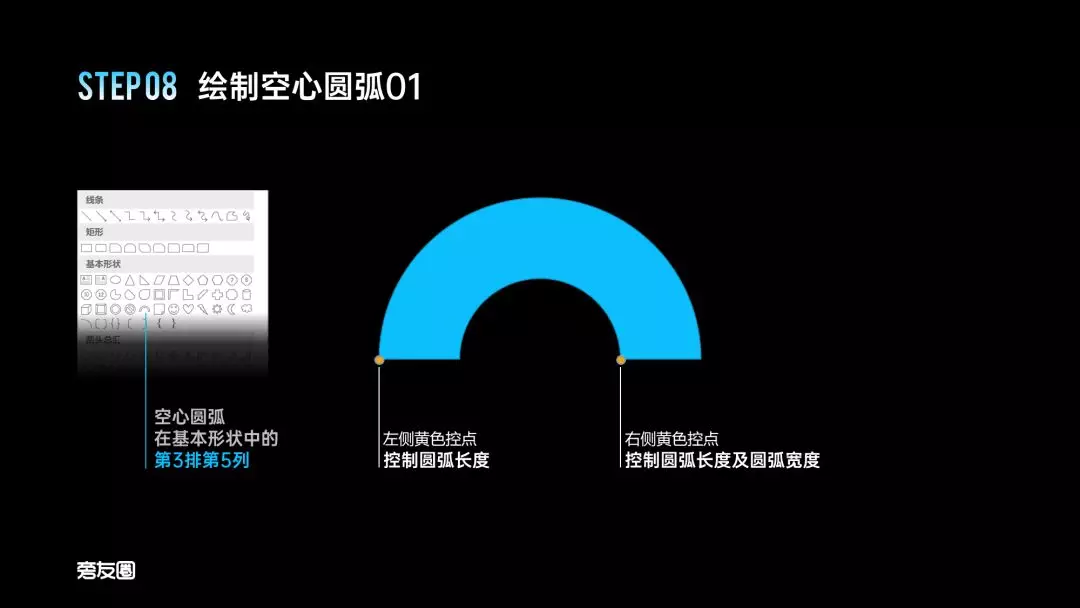

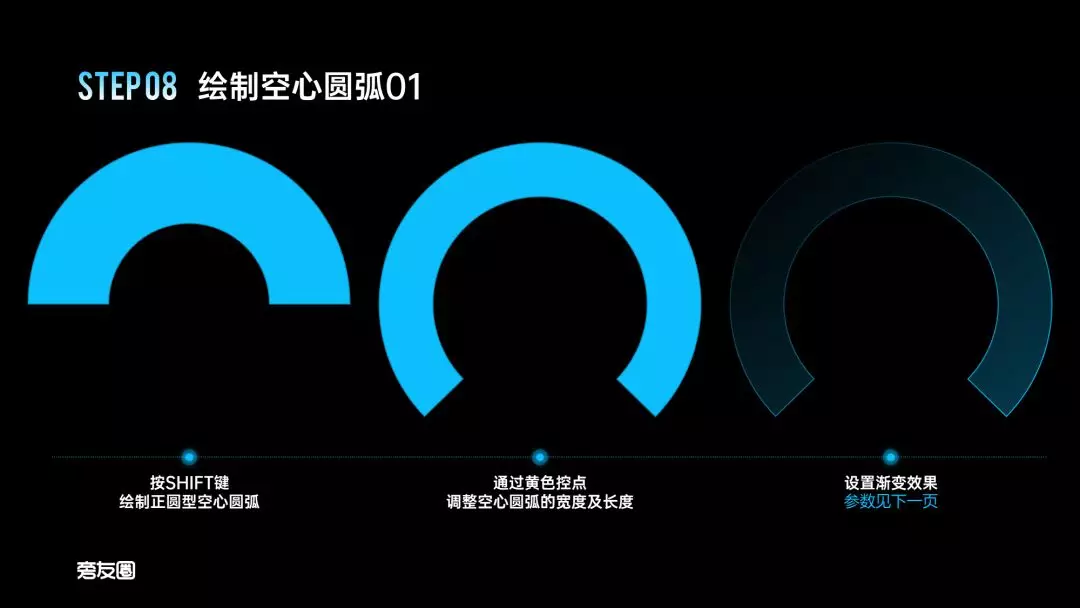

首先,我们先来绘制空心弧01,这个属于图表的底部色块。
我们可以通过插入基础形状中的环形来绘制:
调整形状两侧的黄色控点,可以来改变环形的宽度:

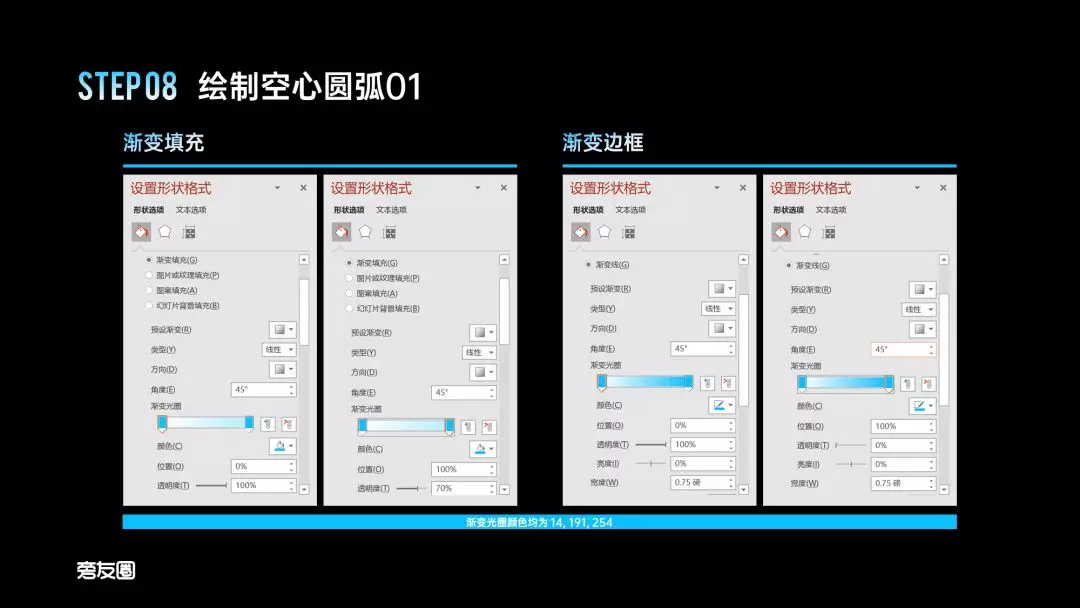

这里是空心圆弧的参数,仅供参考:

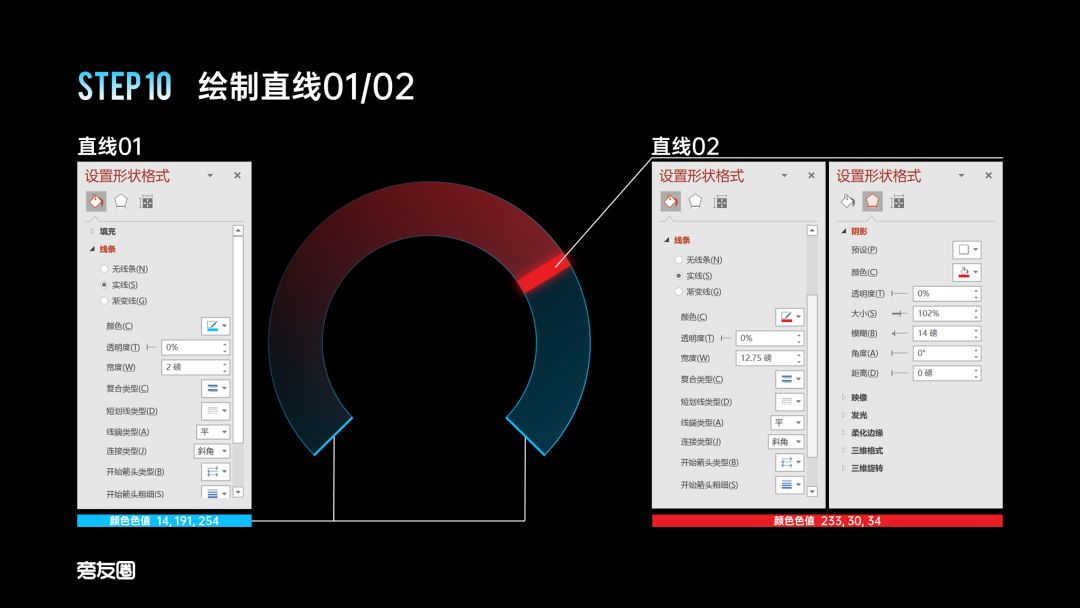

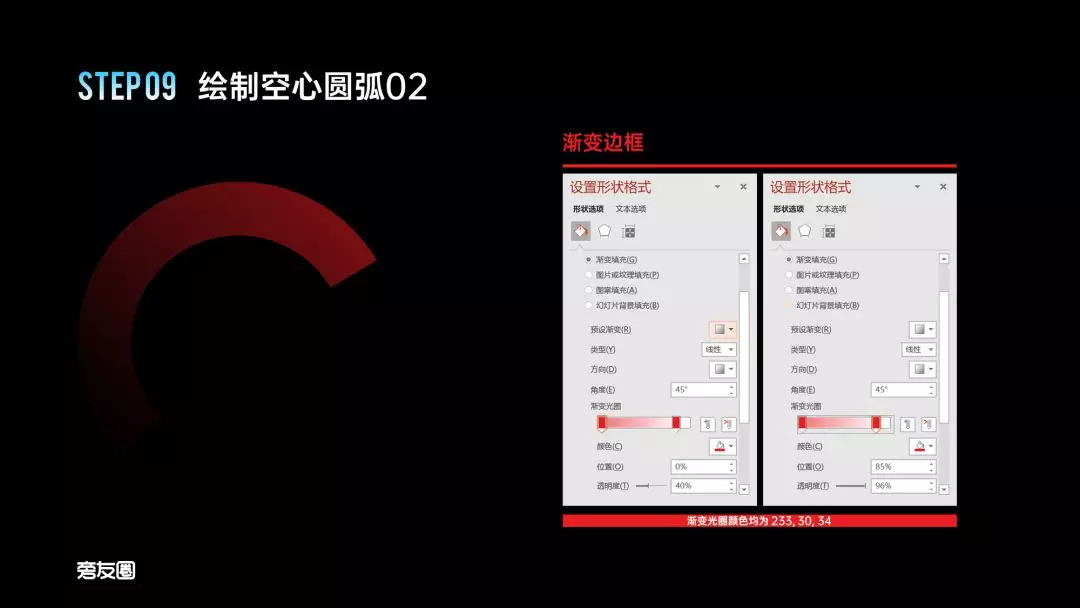

然后是绘制另一个空心的圆弧,方法都是一样的,我就不多啰嗦了,这里提供一些参数设置:

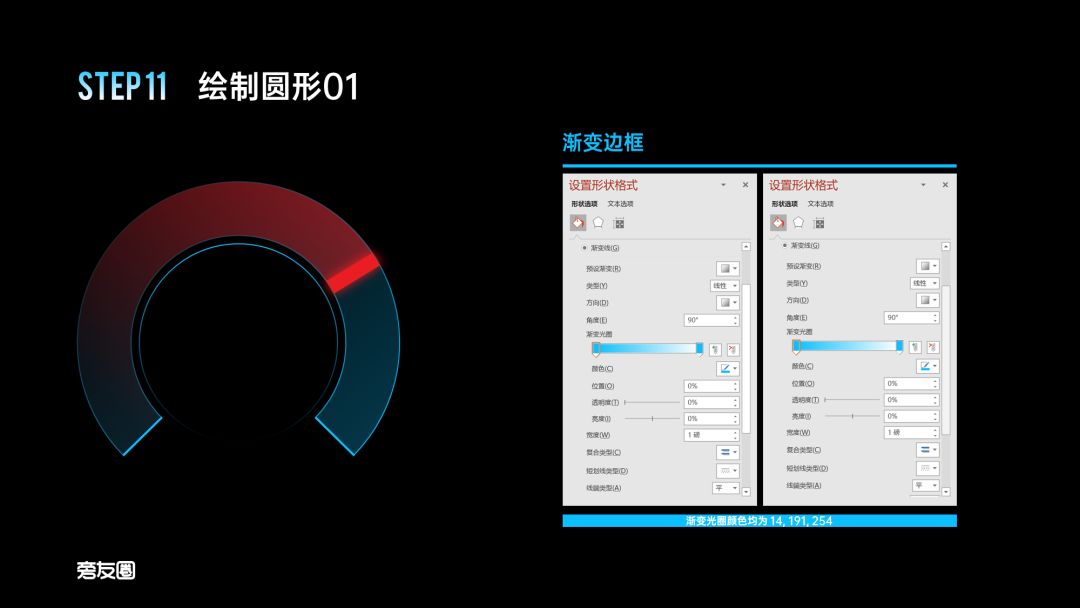

最后,我们在圆形弧之内,插入一个渐变的弧形边框,让图表的层次感更加丰富:

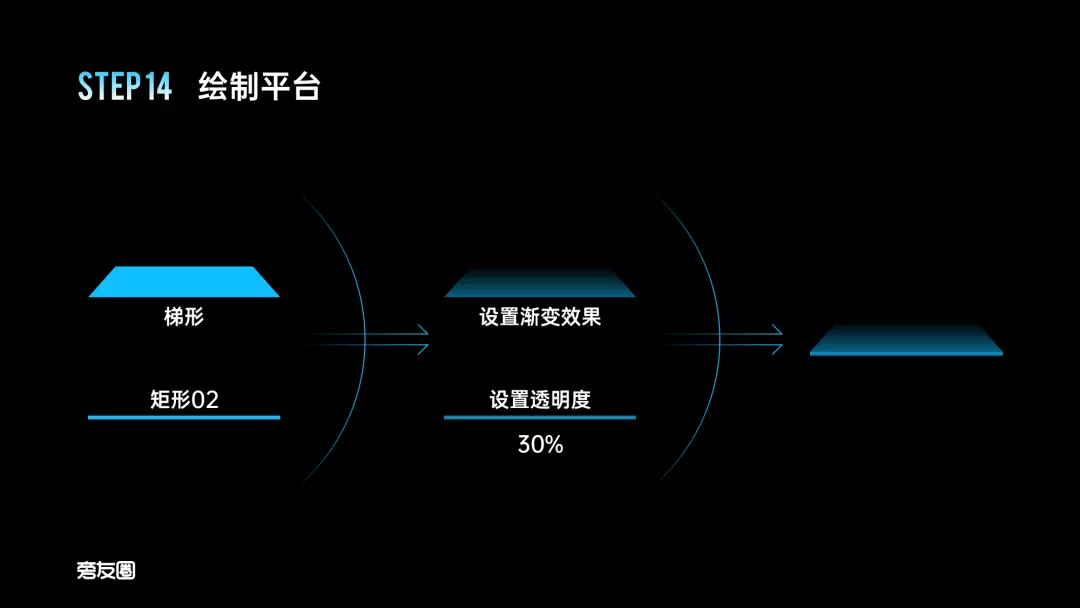

最后是图表底部的平台图形绘制。

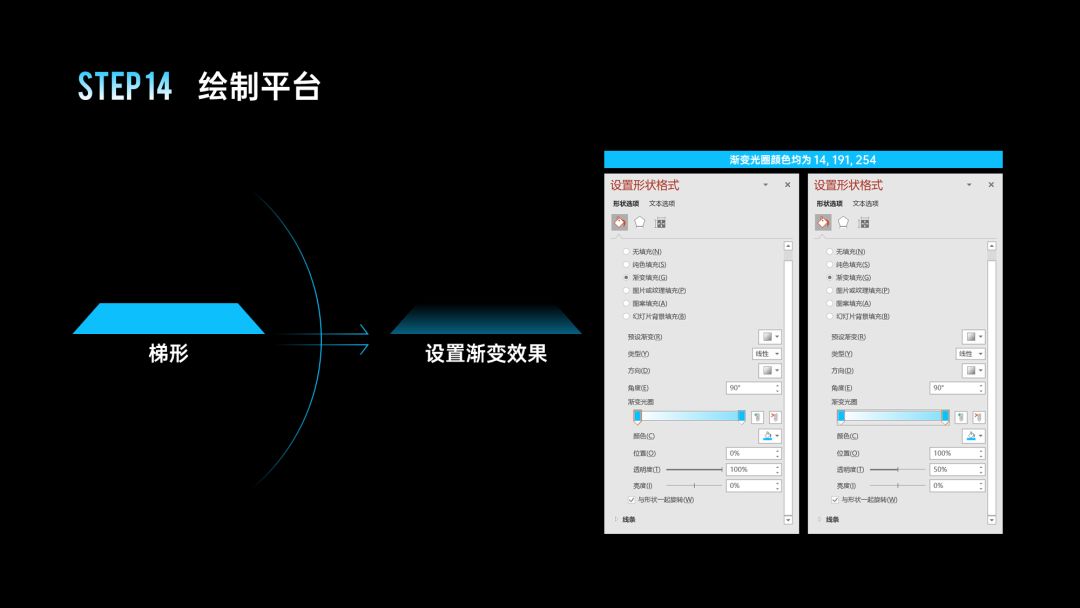

这里利用的是梯形,通过调整其渐变形式,来营造出透视的感觉。
这里两个细节的处理,一是在梯形的底部,添加一条矩形,增强图形厚重的效果:

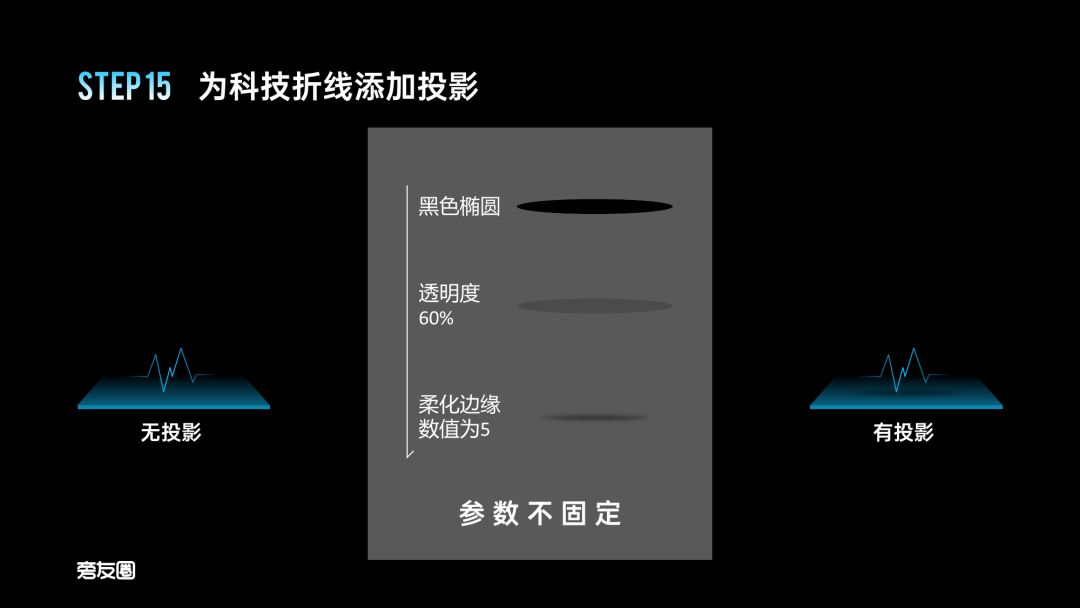

二是当我们在平台上添加图标时,记得添加阴影,可以让效果更加逼真:

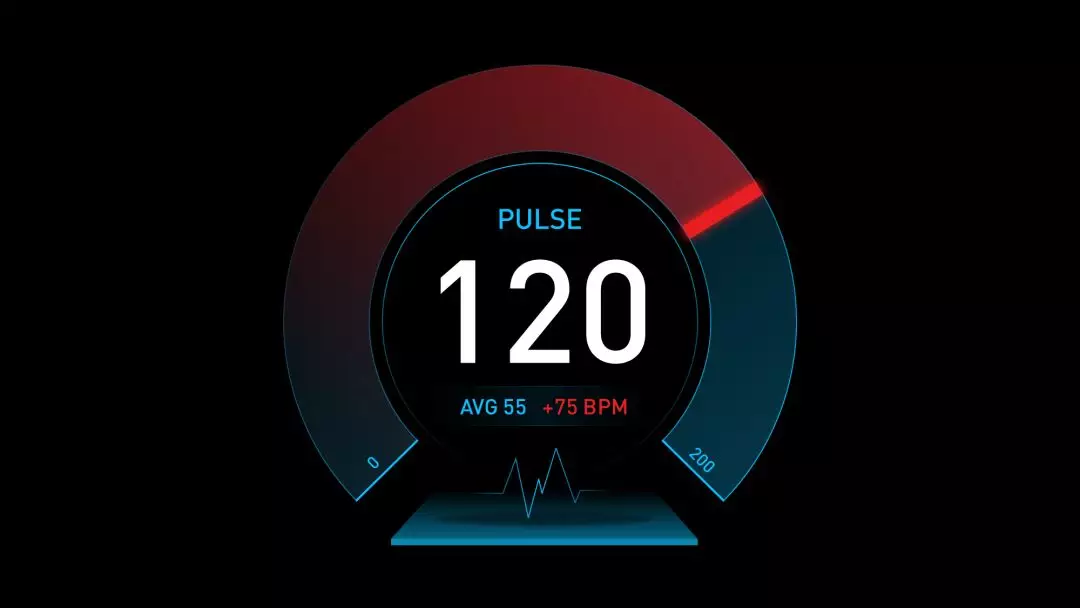

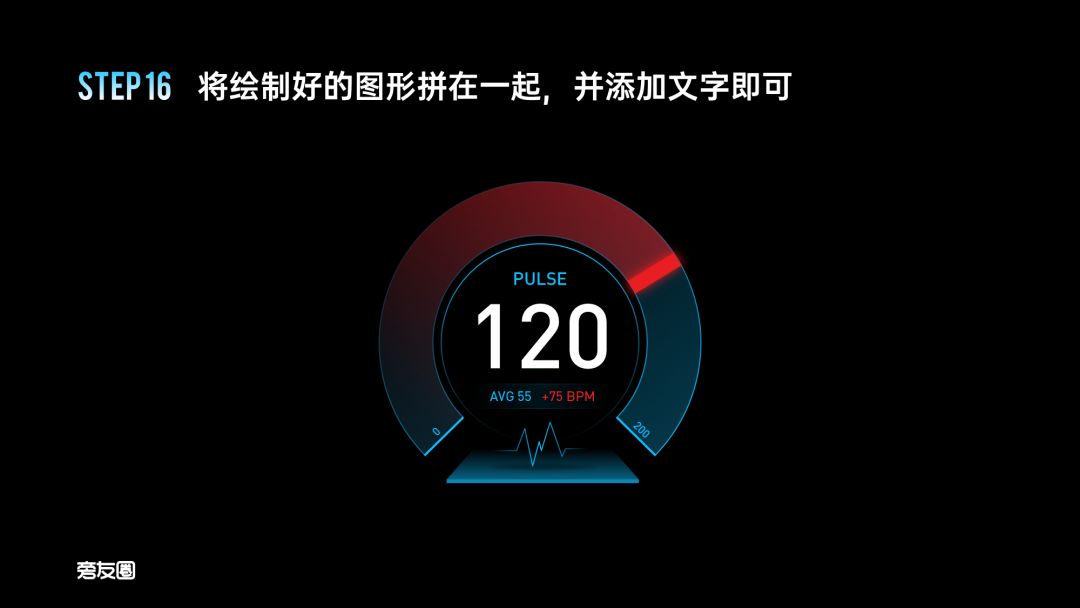

到这里,其中一个图表样式就算完成了:
其它的两个图表,绘制方式也是一样的,你可以通过复制的方式完成制作:

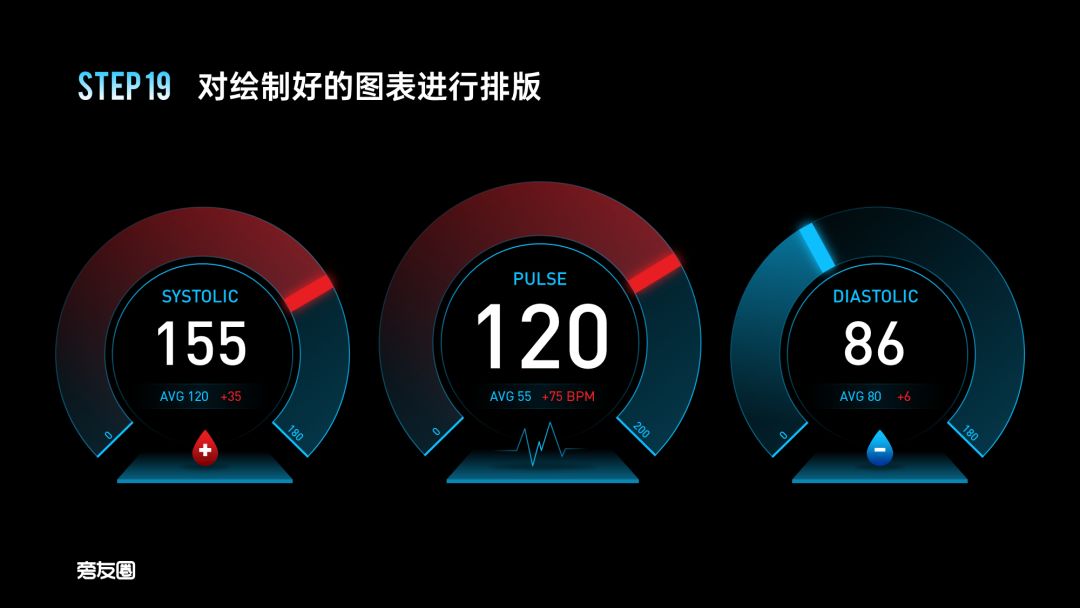

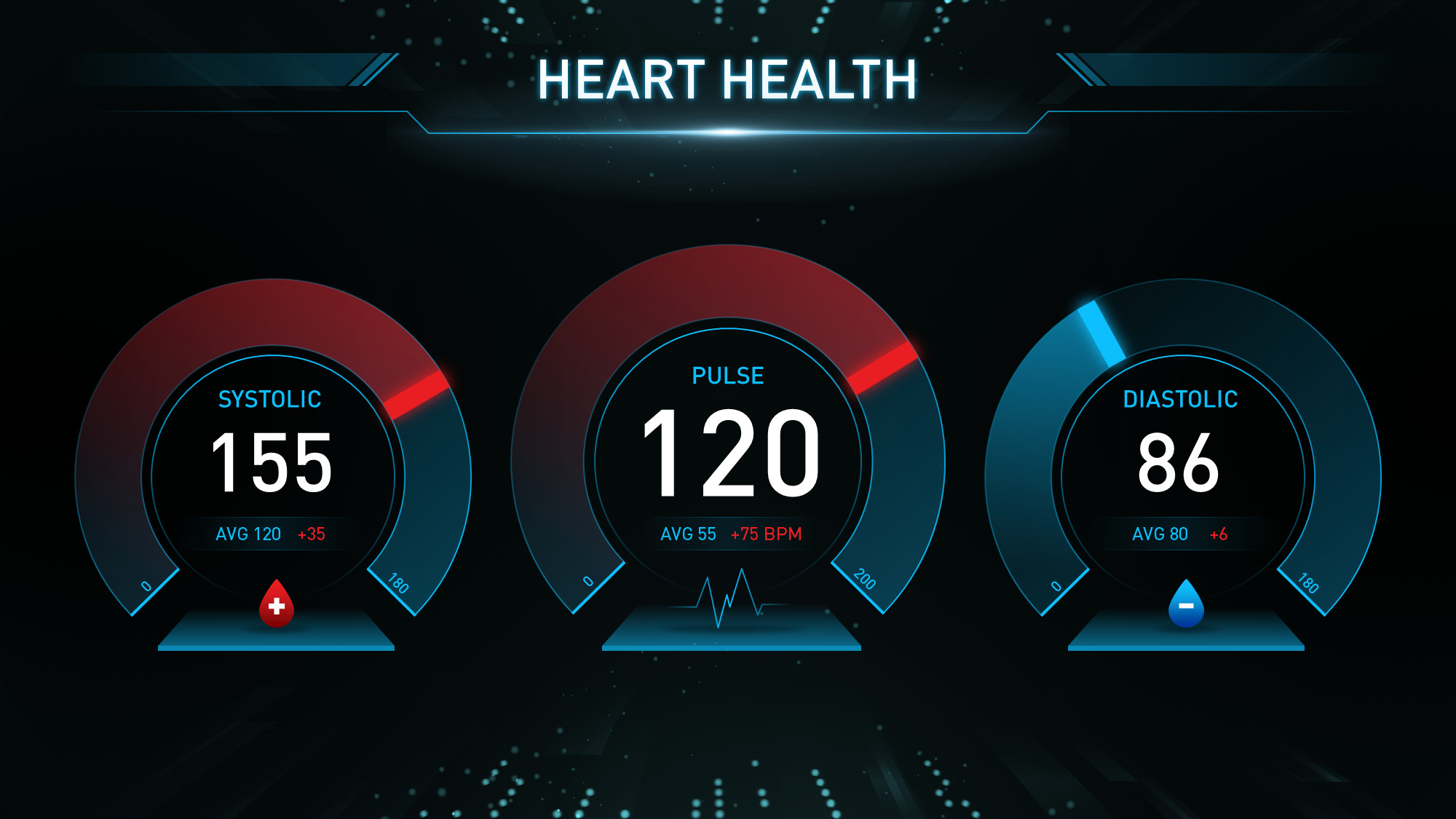

最后,我们把标题和图表部分结合在一起,即可完成一张科技感十足的 PPT 图表页设计:
我相信,对于这种实例型的教程来说,即便你是一个PPT小白,也能够完整地模仿制作出相应的页面,并在这个过程中,掌握一些基础操作的使用方式。
