轻松办公系列进阶课堂-OfficePPT演示文稿创建（十二）

轻松办公系列进阶课堂-OfficePPT演示文稿创建

（十二）

处理图形和图表

（4）

一、旋转或翻转 SmartArt 图形形状

您可以通过旋转或反转形状来更改其位置。反转形状也称为创建镜像图像或翻转。当您旋转多个形状时，这些形状不是作为一个组进行旋转，而是各个形状围绕各自的中心进行旋转。

1、按任意角度旋转形状

（1）单击要旋转的形状。

如果要旋转由组合的关联形状组成的大形状，请选择组成较大形状的所有形状。若要选择多个形状，请单击第一个形状，按住 Ctrl，然后单击其他形状。

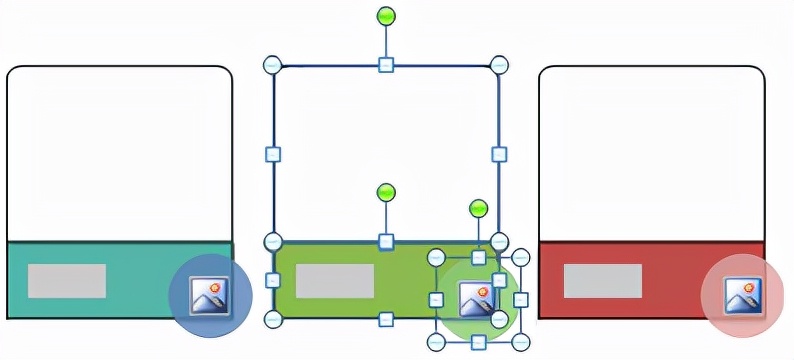

图 1 蛇形图片重点列表布局，显示 SmartArt 图形中的所选关联形状

（2）、请执行下列操作之一：

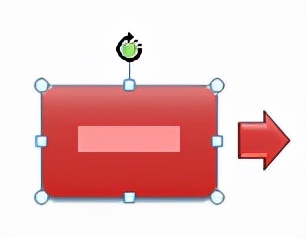

（a）沿要旋转形状的方向拖动旋转手柄（旋转手柄：出现在所选形状顶部、用于旋转形状的圆形箭头。）。

提示：若要将形状的旋转角度限制为 15 度，请在按住 Shift 的同时拖动旋转手柄。

（b）按 Alt + 向右键或向左键。

这将沿所需方向将形状旋转 15 度。若要将形状旋转 1 度，请在按住 Ctrl 键的同时按 Alt + 向右键或向左键。

2、将形状旋转 90 度

(1)单击要旋转的形状。

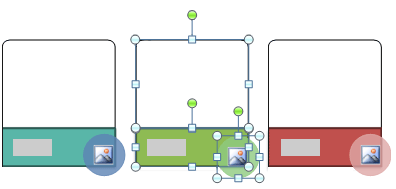

图 2 蛇形图片重点列表布局，显示 SmartArt 图形中的所选关联形状

(2)在“格式”选项卡的“SmartArt 工具”下的“排列方式”组中，单击“旋转”。

(3)请执行下列操作之一：

(a)若要将形状向右旋转 90 度，请单击“向右旋转 90°”。

(b)若要将形状向左旋转 90 度，请单击“向左旋转 90°”。

3、对形状应用三维旋转

（1）单击要对其应用三维旋转的形状。

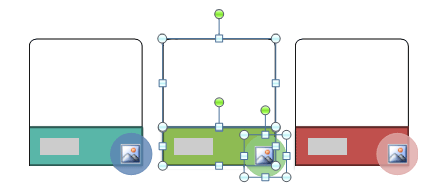

图 3 蛇形图片重点列表布局，显示 SmartArt 图形中的所选关联形状

（2）在“SmartArt 工具”下的“格式”选项卡上，单击“形状样式”组中的“形状效果”。

（3）指向“三维旋转”，然后执行下列操作之一：

（a）若要应用三维旋转，请单击所需的选项。

(b)要自定义三维旋转，请单击“三维旋转选项”，然后选择所需的选项。

注释:要删除三维旋转，请单击“无旋转”下的缩略图。

4、翻转形状

（1）单击要翻转的形状。

如果要翻转由组合的关联形状组成的较大形状，请选中组成较大形状的所有形状。若要选择多个形状，请单击第一个形状，按住 Ctrl，然后单击其他形状。每一单个形状均进行翻转，而不是翻转关联形状集合。

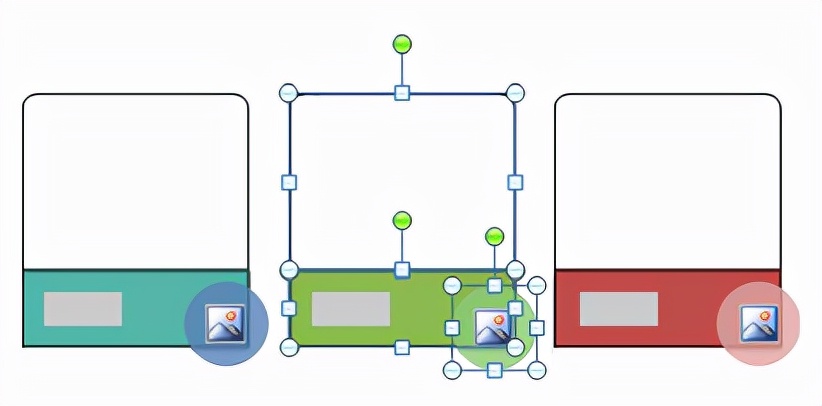

图 4 蛇形图片重点列表 SmartArt 图形，显示所选关联形状

（2）在“格式”选项卡的“SmartArt 工具”下的“排列方式”组中，单击“旋转”。

（3）请执行下列操作之一：

（a）若要垂直反转形状，请单击“垂直翻转”。

（b）若要水平反转形状，请单击“水平翻转”。

二、更改图表中水平(类别)轴的刻度

由于水平(类别)轴（坐标轴：界定图表绘图区的线条，用作度量的参照框架。y 轴通常为垂直坐标轴并包含数据。x 轴通常为水平轴并包含分类。）显示文本标签而不显示数字间隔，因此可以更改的刻度选项比垂直（数值）轴的选项要少。不过，您可以更改要在刻度线之间显示的分类数、显示分类的次序以及两个坐标轴的交叉位置。

1、在图表中，单击要更改的水平(类别)轴，或执行下列操作，从图表元素列表中选择该坐标轴：

（1）单击图表。

此操作将显示“图表工具”，其中包含“设计”、“布局”和“格式”选项卡。

（2）在“格式”选项卡上的“当前选择”组中，单击“图表元素”框旁边的箭头，然后单击“水平(类别)轴”。
