在solidworks螺旋线是很常用的一种工具。例如：弹簧、臂力器在建模过程中都会需要用到螺旋线这个工具。

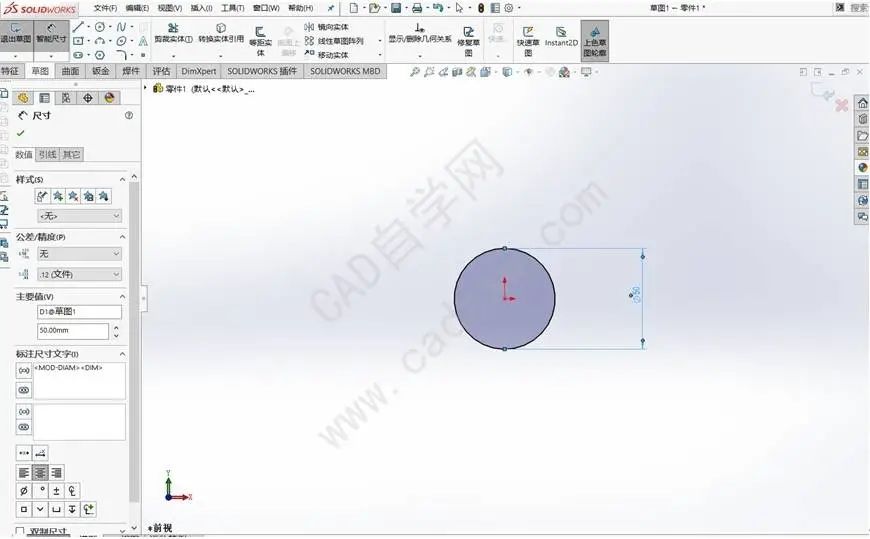

螺旋线的位置，插入-曲线-螺旋线。在绘制螺旋线的过程中，先要绘制一个圆，然后直接插入螺旋线。

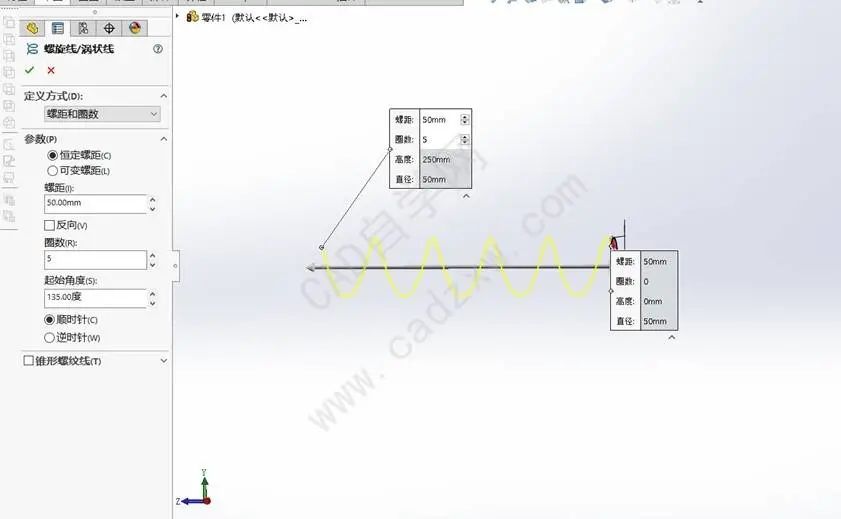

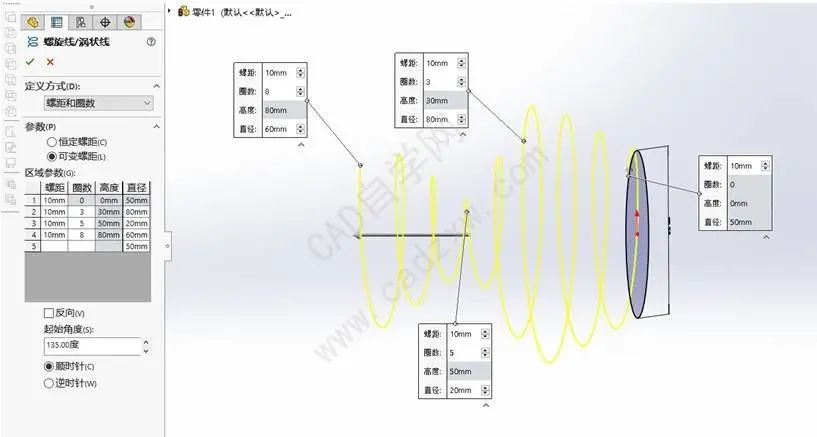

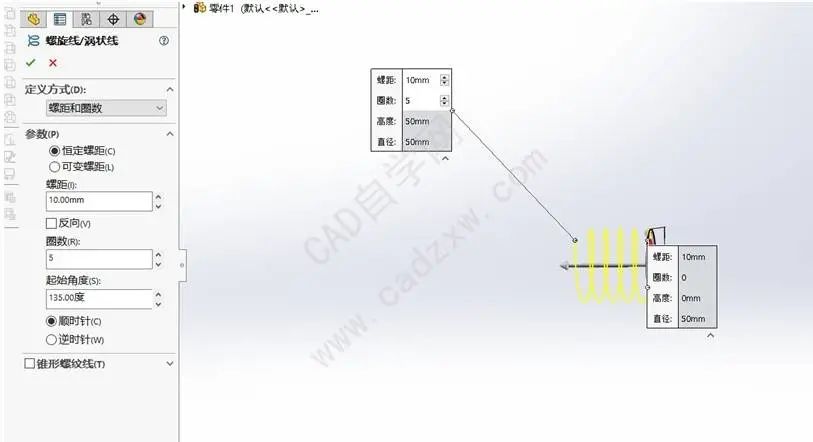

螺旋线里面有几个选项，1是螺距，这里有恒定螺距和可变螺距，看下效果图就知道了。有一点要说明一下，在选择可变螺旋线的时候，他这个圈数是累加的，就是当前螺距的圈数加上之前螺距的圈数，而不是当前螺距的圈数。

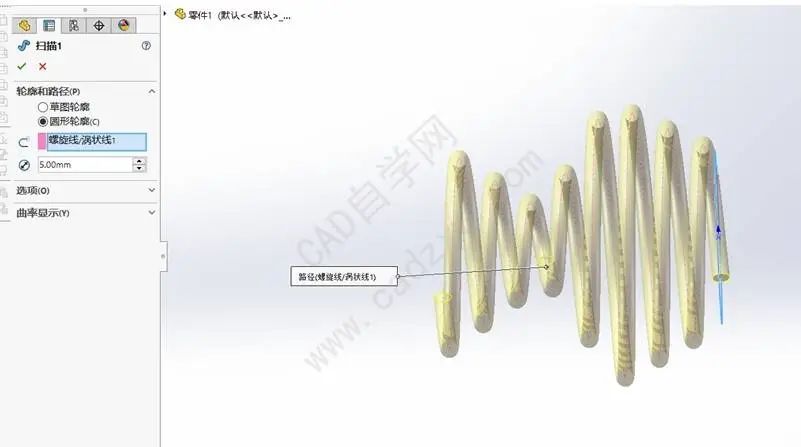

之前讲到弹簧、臂力器的建模，这里绘制完螺旋线之后，可以应用扫描特征就可以完成了，扫描的时候选择圆形轮廓，路径就选择刚刚制作的螺旋线，圆形的大小可以根据的自己选择而定。
