2分钟教会你方形螺旋笔筒绘制方法。
SolidWorks建模技巧。
21钟教会你方形螺旋笔筒绘制方法。今天带大家绘制一个方形螺旋笔筒。想要这个模型的同学，请点击左边的预约卡片领取。
·首先选择上视面进入草绘，画一个中心矩形，它们的邻边线设置一个相等的几何关系，尺寸设置为100，然后再给它添加圆角，圆角的半径设置为10。然后使用这个草图，进行一个拉伸曲面的操作，尺寸设置为150，达到这样的效果。

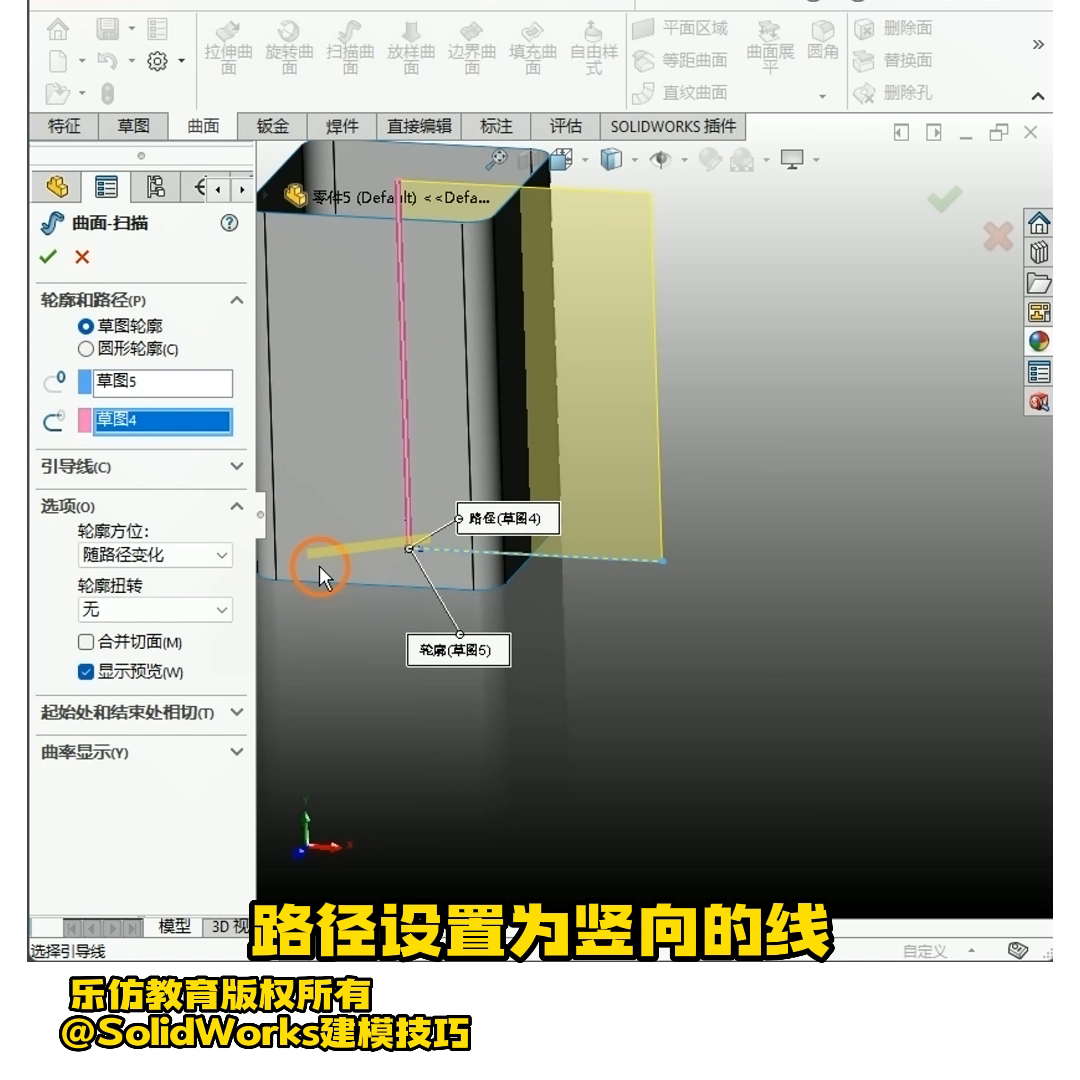

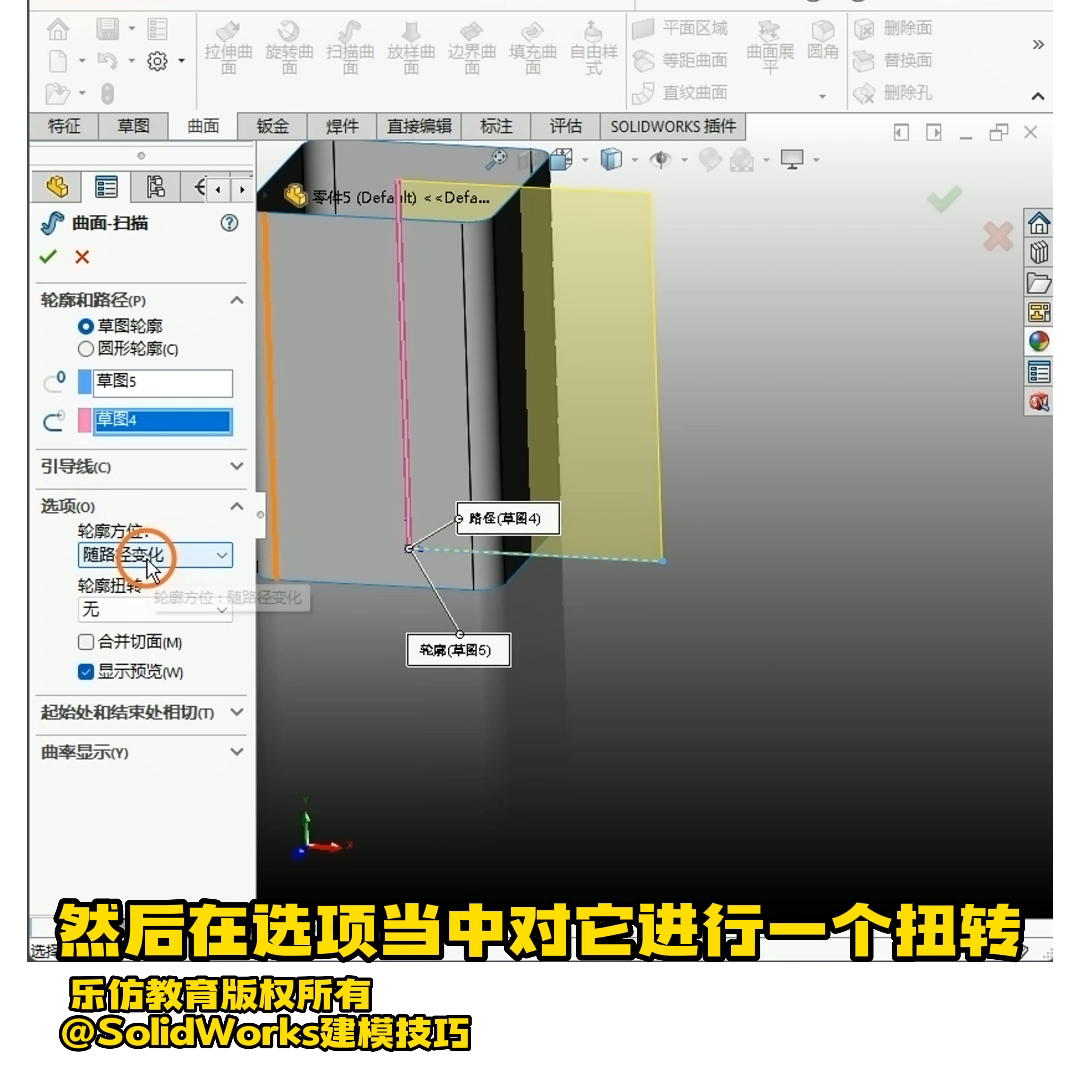

·然后下一步选择前视面进入草绘，绘制一条竖直的线。然后退出草图，再次选择前视面进入草绘。这一次画一条横着的线，然后使用这两个草图，进行一个扫描曲面的命令。扫描的轮廓设置为横向的线，路径设置为竖向的线，然后在选项当中对它进行一个扭转，点击确定之后生成这样的效果。
·然后下一步进入到3D草图当中，选择交叉曲线命令，选取实体。这里一定要注意，完整的选取两个曲面实体，点击确定之后，会生成这样一组曲线。此时我们退出3D草图，前面的两个曲面实体暂时可以隐藏掉，就是这样的效果。
·然后使用这个3D草图，进行一个扫描命令，轮廓的话使用圆形轮廓直径设置为3，点击确定之后生成这样的效果。然后我们把第一步的草图显示出来。然后选取上视面进入草绘，把这个草图进行一个等距的操作，等距尺寸设置为5.5。然后再进行一次拉伸凸台命令，拉伸的尺寸设置为5.5方向朝下，注意在这里要取消掉合并结果，点击确定之后生成这样的效果。
·然后再对下面的这个凸台，进行一个抽壳的操作，抽壳的面我们选择这一个壳厚设置为4，然后点击确定。这样我们的方形螺旋笔筒，就绘制完成了。
·最后我们可以使用劳尔色卡，对它进行一个简单的上色。
你学会了吗？
