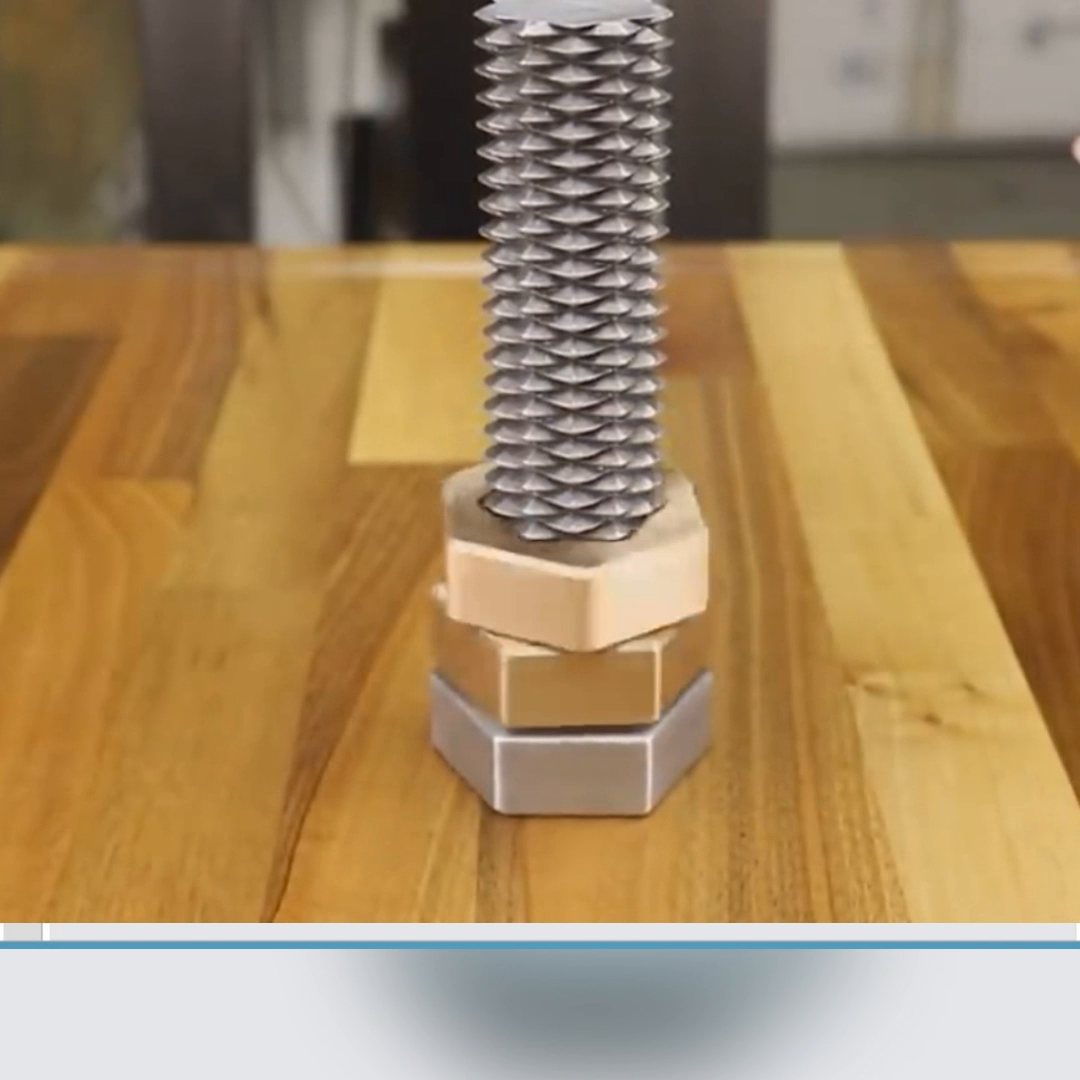

·先做拉伸，做出螺栓的主体，做出实体不着急求和。先把螺栓上的双向螺纹做出来。插入一条螺旋线，位置向下偏置一点，结束的位置超出圆柱的高度。
·接着在螺旋点的端点处绘制草图，做个三角，这一步是为了扫掠，草图作为截面，引导线选择螺旋线，"方向这里选择矢量方向，或者强制方向都行。选好圆柱的端面后，做出这样的一个实体，然后就是阵列几何特征，按照需求做出一圈。
·然后把这种些螺旋体全部都镜像一次，最后把这所有的体都与圆柱进行求差。全部弄完后，再与端部一开始做的六边形求和，这样一个双向螺栓就完成了。

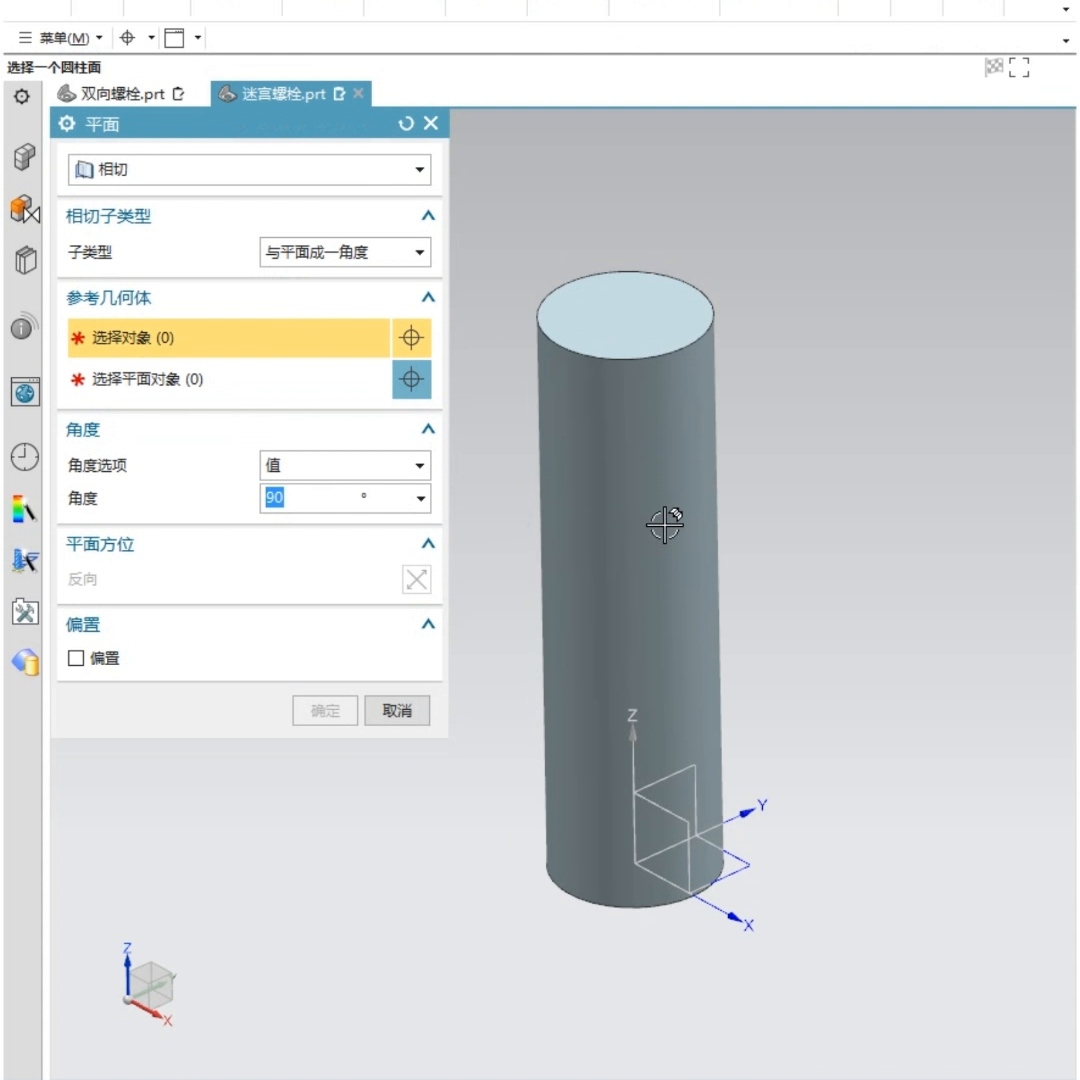

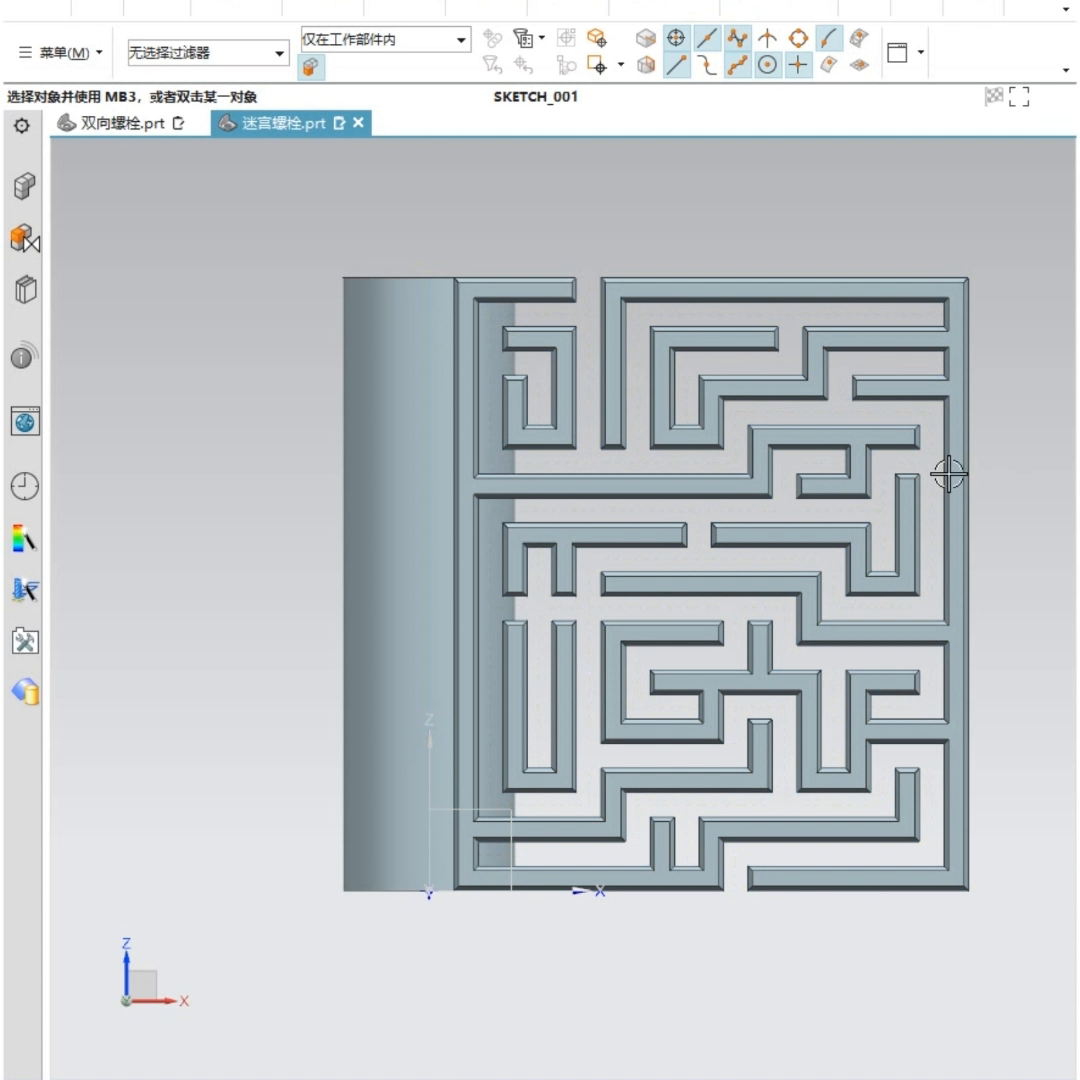

·先插入一个圆柱，然后在这个圆柱面的相切面上绘制草图，注意总长这条线要与圆的周长尺寸相等，所以记得约束一下。这一步绘制的就是迷宫的草图。
·完成之后，选择阻挡物的部分，进行拉伸并拔模。要把迷宫做到圆柱面上，还缺少一条线。
·使用缠绕展开曲线命令，选择缠绕类型，空出通道的线不选。
·选择圆柱面，选择与草图共面的相切面。这样把缺口的线缠绕回去后，就可以使用整体变形命令，来做实体的变形了。
·选择按曲线这种类型，框选迷宫实体，基本线选择除去开口的直线。
·控制线选择缠绕回去的这条线，点击确定，就搞定迷宫的部分了。之后就是完善一下，拉伸偏置配合拔模，做出圆柱底部的通道。
·最后再把螺栓的六边形也做出来，这样迷宫螺栓的模型就完成了。
