两端并紧的弹簧怎么画？
solidworks。
老师，像这种两端并紧的弹簧用solidworks，我来给你演示一下。
·首先执行圆命令，选择上视基准面画一个圆出来，标注这个圆的直径大小，给一个80。

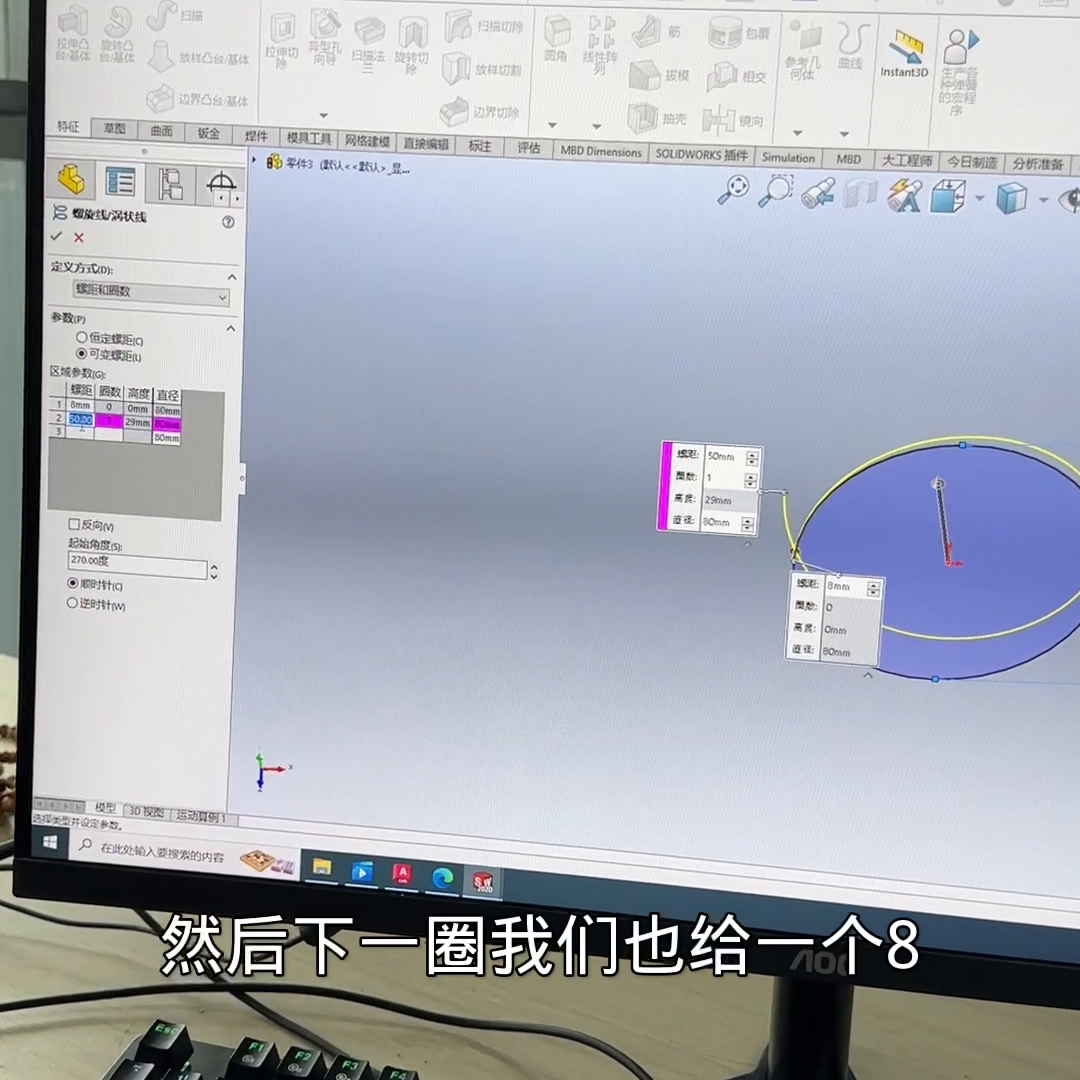

·然后我们切换到特征执行曲线当中的螺旋线，在左侧把螺旋线的定义方式改成这个可变螺旋。然后这个第0圈的螺距，我们给一个8，下一圈我们也给一个8。
·接下来是20，这里我们给一个1.5，就相当于在1.5圈的时候，我们这个螺距增长到了20，然后下一圈还是一个20，这个我们给一个8圈的有效圈数。给一个8圈的话，8加1.5是不是9.5？好然后再给一个8，这里是10。
·最后一圈我们再回到8，这里给一个11，那相当于中间大两端小。好然后我们直接点击左上角的对勾，就可以得到这样的一个螺旋线。
·然后我们执行上方的这个扫描工具，扫描轮廓选择圆形轮廓，这个圆的直径，你说给多少？我说给个2或者1。

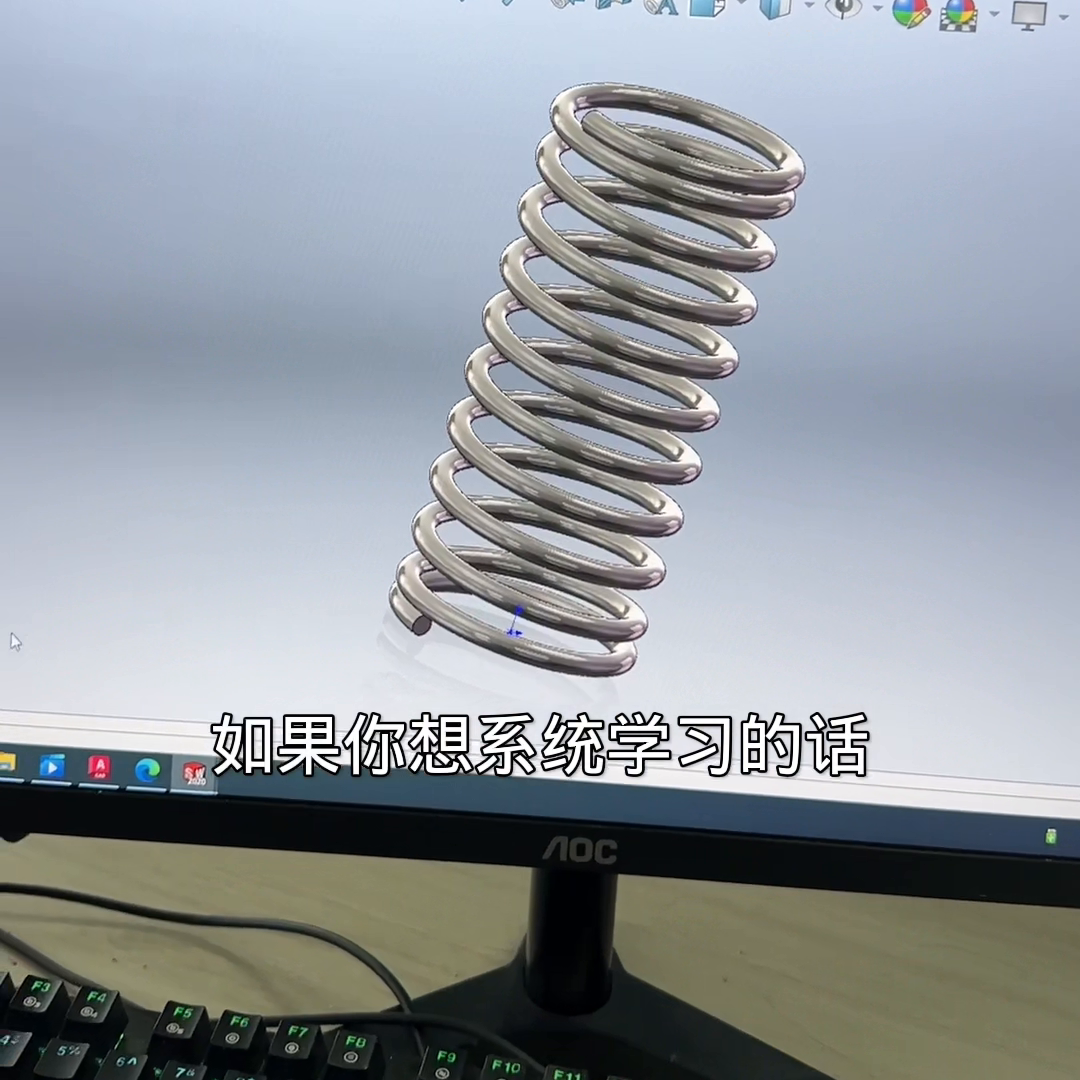

因为你要让它并紧你想一下，第一圈它的螺距是不是8，那你要让它并紧是不是刚好要稍微比8小一点点，所以你要给一个7.99。然后再来选择这个螺旋线，然后点击对勾。你看这个并紧的效果，是不是就创建出来了。
