PT100测温电路的软件标定算法

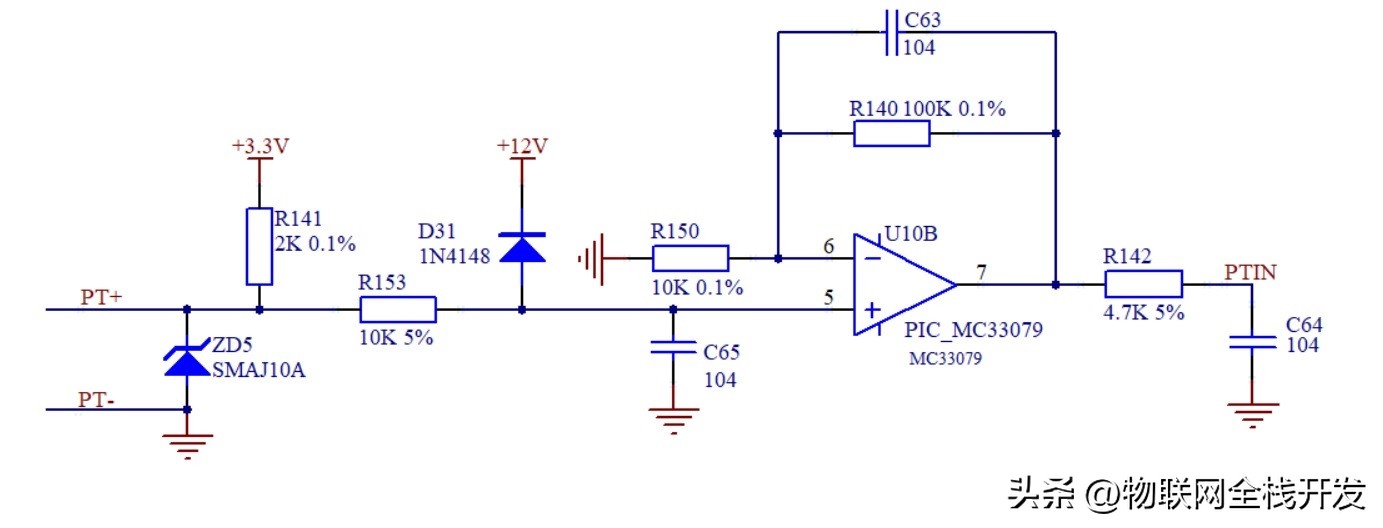

经过昨晚的分析，我最终决定采用下图的电路对PT100的阻值进行测量。
当软件的ADC模块将该电路输出的电压得到了AD值之后，需要将AD值转换为温度值。
假设温度为t℃，根据PT100的阻值与温度关系式，
-200
Rt为t℃时的电阻值，R0为0℃时的阻值。
其中A=3.9083e-3、 B=-5.775e-7。

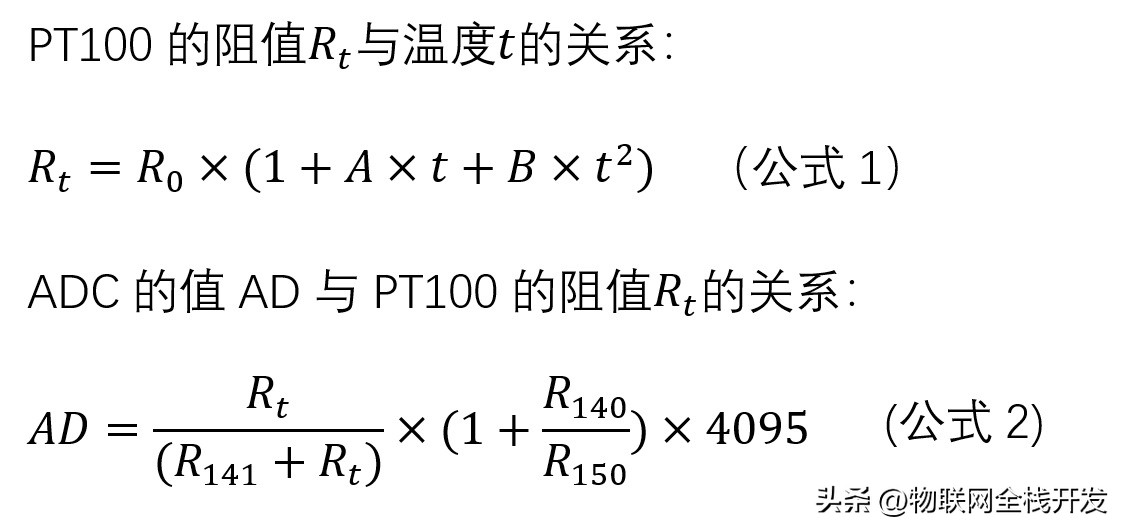

而分析PT100阻值测量的电路，得到AD值与PT100的阻值关系，如附图2所示，

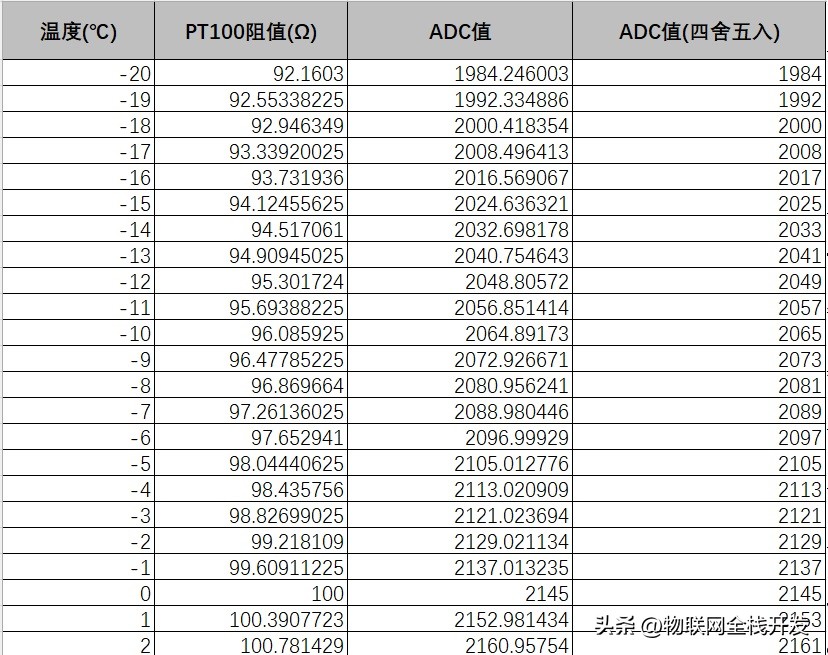

根据公式1以及公式2，在excel表格中，计算温度从-20℃~120℃时相对应的AD值，如附图3所示，
从公式2可知，AD与温度t的关系并不是线性关系，而当用线性关系进行转换时，在转换时就会引入误差。

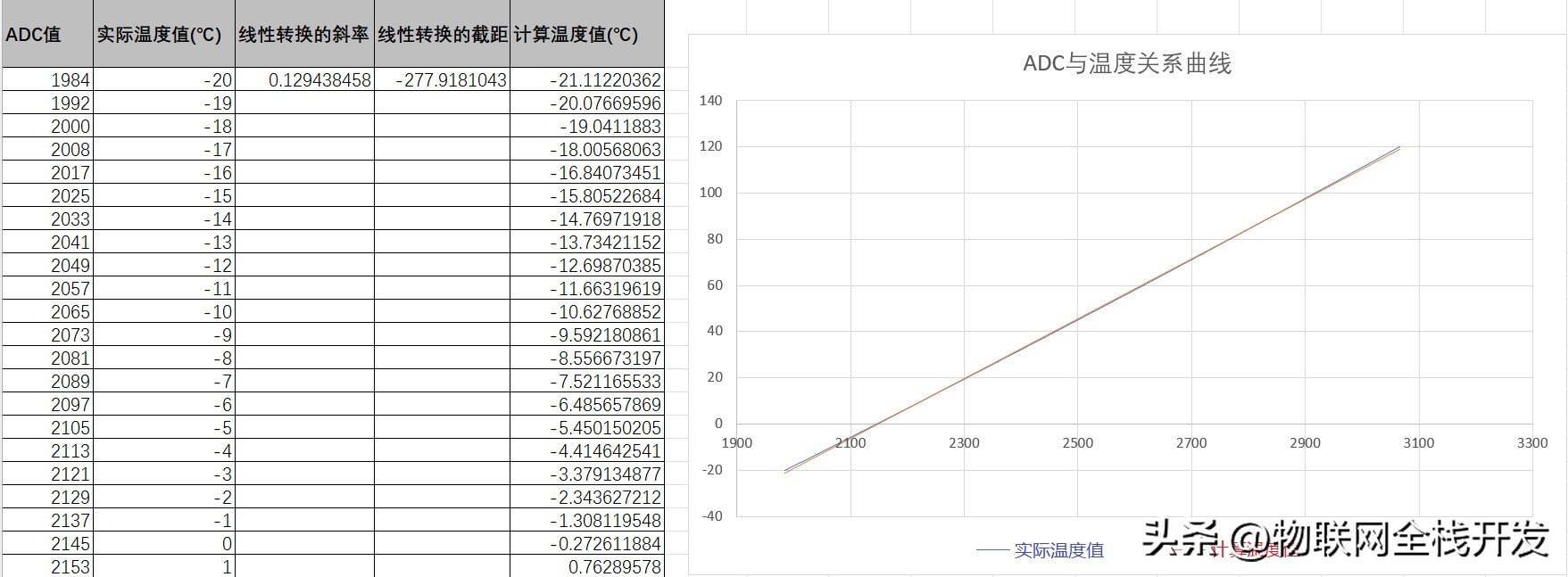

在附图3中，A列为AD值，B列为根据公式1和公式2得到的温度值，而C列为从AD值经过线性转换得到的温度值。
在excel中可以通过slope函数得到线性转换的斜率，通过intercept函数得到线性转换的截距。
从数值结果来看，在高、低温区都会有近1℃的转换误差。

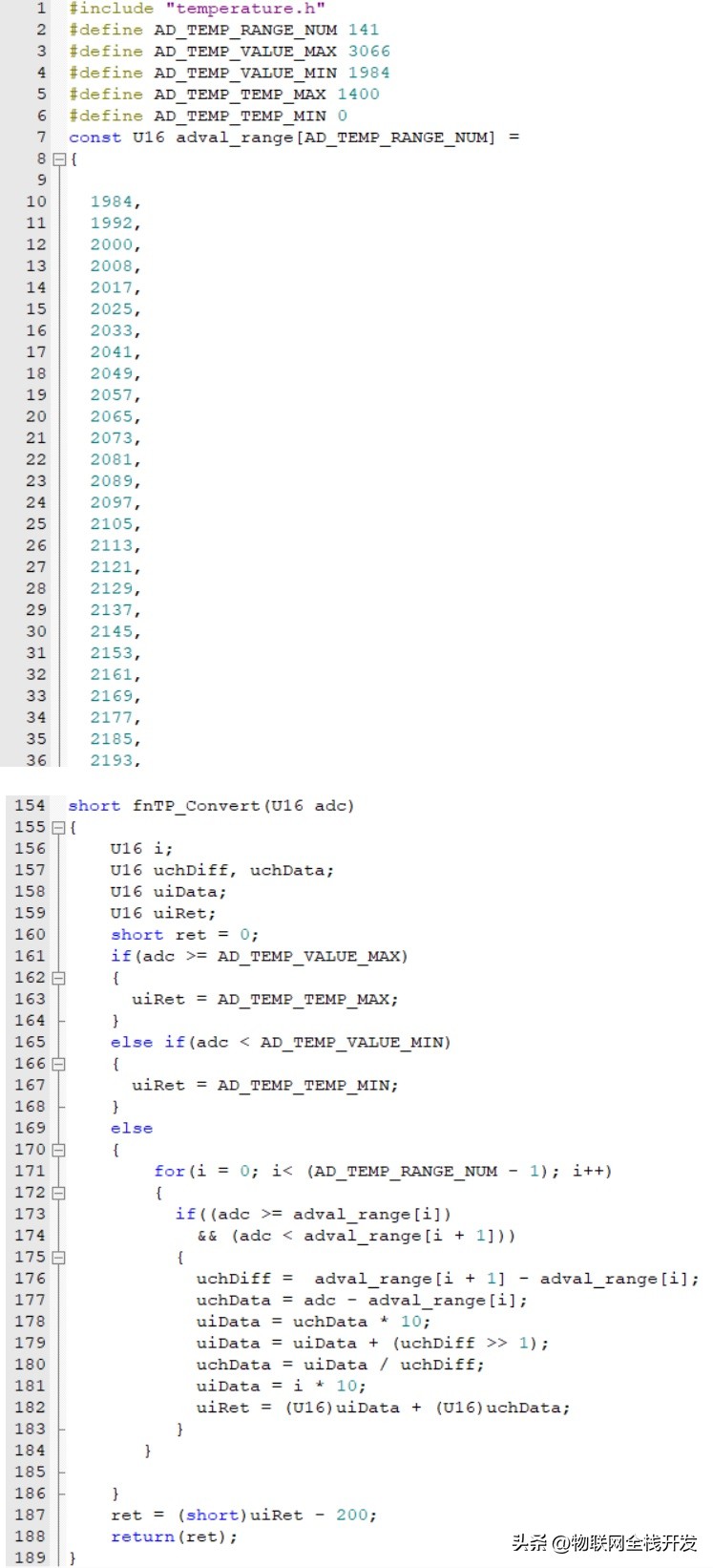

为了减小转换误差，可以采用查表分段线性化的方法进行标定转换。
在-20℃~120℃之间，以1℃为一个区间，共140个区间。
在每一个区间用线性插值的方法做线性转换。
