这种好看的实验图表，如何用Excel制作？

大家好，我是爱刷知乎的运营菌。

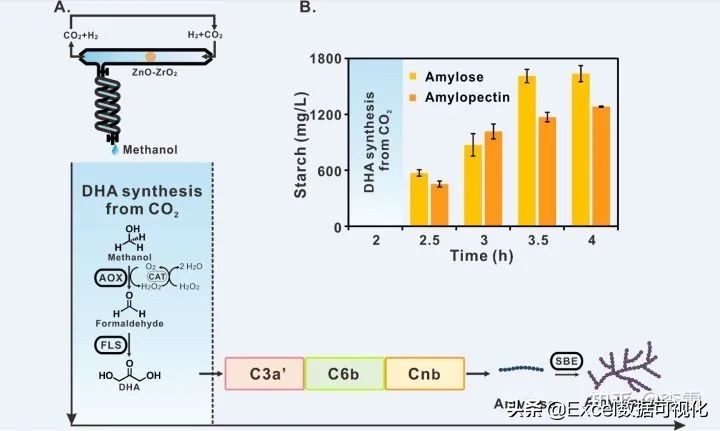

今天一上知乎，就被知乎热榜榜首这图表吸引了。觉得挺好看的，就教大家如何绘制这样的图表。

我国科学家突破二氧化碳人工合成淀粉技术，这一突破对当下及未来会产生哪些影响？

我们就学习这个图表的制作，其中的原理和意义自然会有专业的人士科普，大家可以上知乎上看看。

首先拆分一下图表的组成部分，里面主要有图例、误差线、刻度线、坐标轴标题、备注等五部分构成。

接下来我们根据顺序，详细介绍这5部分内容是如何绘制的。首先是整理数据源，由于我们这里的数据是虚拟生成的，所以无实际意义。

• Time：时间
• Amylose：直链淀粉
• Amylopectin：支链淀粉
• 偏差：含量均有一定的误差范围，例如平常食品某元素含量也会标明相关的偏差

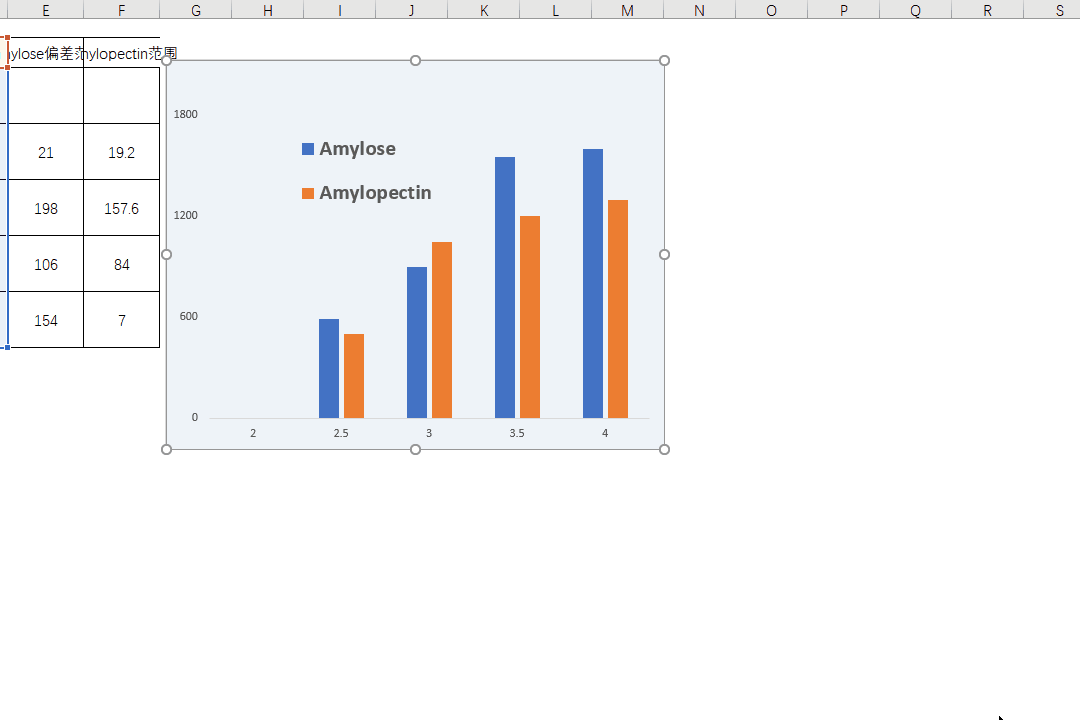

选择2-3列绘制图表，系统把时间（Time）也识别成系列，需要把该系列删掉。在【选择数据】中，编辑水平轴，把对应的时间添加进去。

首先，调整坐标轴刻度，调整底色，删除多余的元素。

1.图例

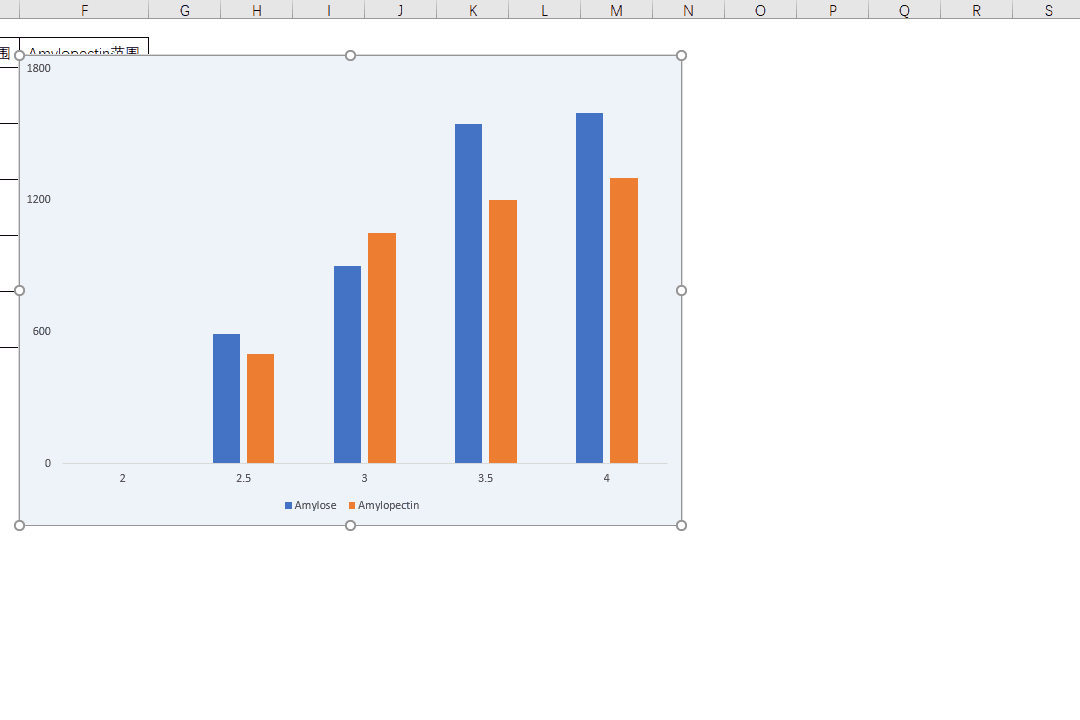

调整图例，改变字号大小，可得：

2.误差线

在右侧的“+”添加误差线，误差值需要添加正负偏差的误差值，这里采用是指定值，正负误差均是同一列的值。再设置橙色柱条的误差线。

顺便调整一下颜色，和系列间距。

添加一下绘图区域的边框。

3.刻度线

选择横坐标轴，添加刻度线，选择【内部】，选择边框颜色，黑色，线条宽度为【2磅】。

添加纵坐标轴的【刻度线】，可得。

4.坐标轴标题

累了，大家看图~

5.备注

选择图表，插入文本框。

6.最后添加色块文本框，盖住2小时内容

这样，我们就绘制好这个图表。

本推文源文件：

链接：https://pan.baidu.com/s/1xVqDmaGtHd88QV32Pbs3gw

提取码：z70z
