圆环图常用于显示各个部分与整体之间的关系,例如项目完成进度等等。今天就和大家分享一种圆环图的制作技巧,看看简单的圆环图是如何麻雀变凤凰的。
先看效果图:
接下来看看制作步骤:
(本教程所述操作和截图均为Excel 2013版本)
步骤1

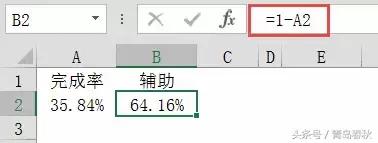

首先制作辅助数据,公式为=1-A2

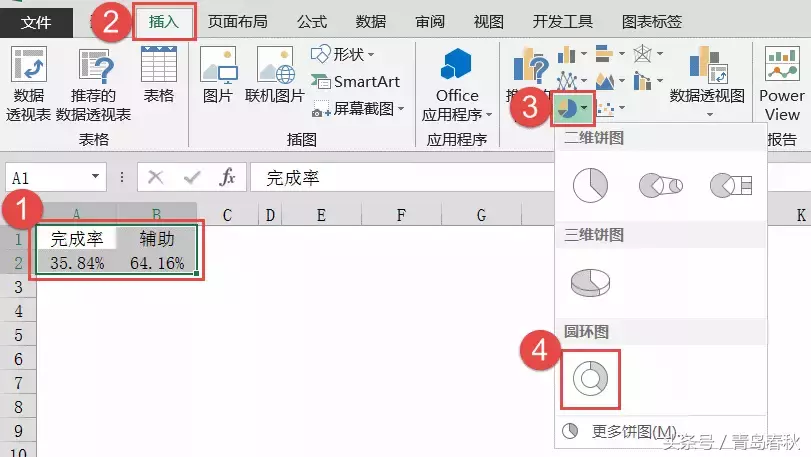

选中完成率和辅助列数据后,【插入】【圆环图】
步骤2

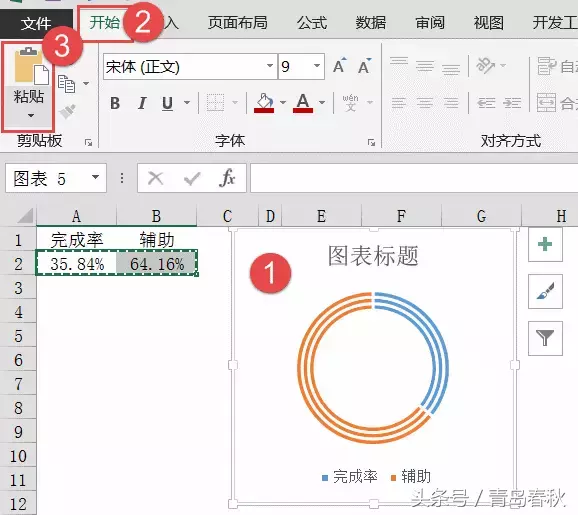

复制数据,选中创建好的图表后按Ctrl+V粘贴两次。
小伙伴会说这里只有两个环,为什么要粘贴两次成为三个环,嗯,后面会有扩展说明的。
步骤3

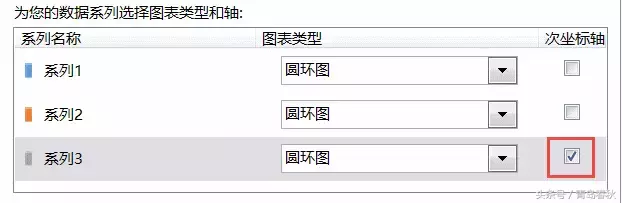

为了设置两环重叠,接下来需要【更改图表系列类型】,勾选【次坐标】

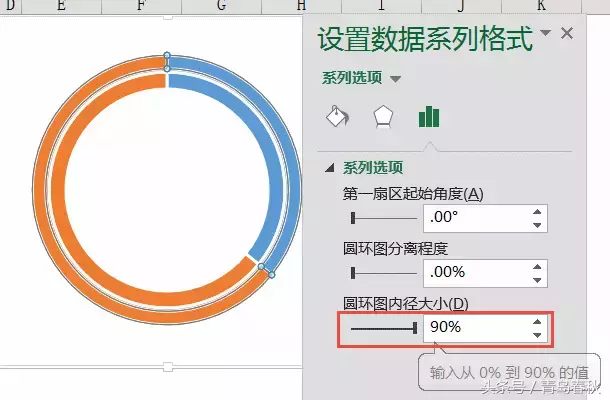

选中次坐标环后,将【圆环图内径大小】设置为90

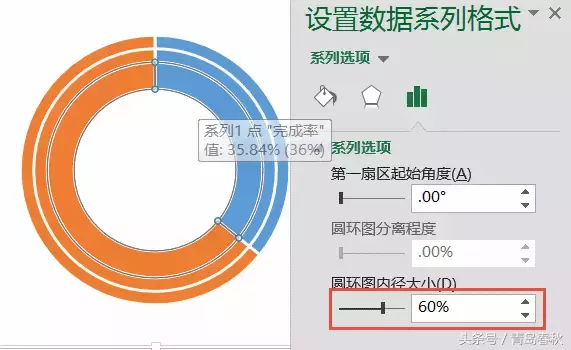

选中主坐标环后→【圆环图内径大小】设置为60
步骤4

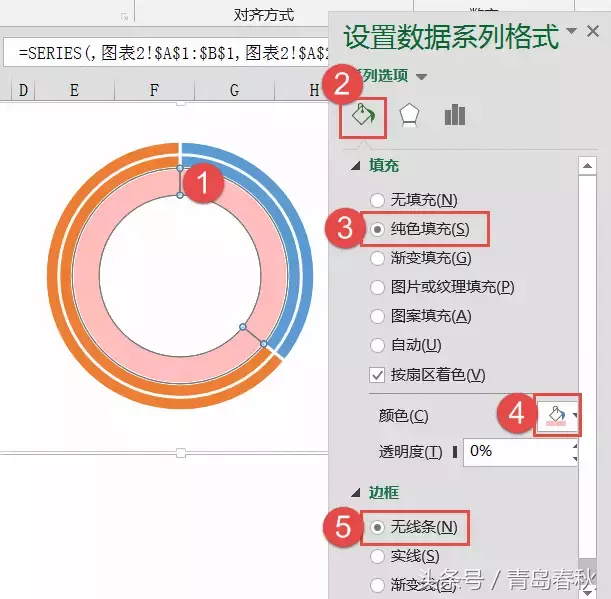

选中主内环【设置数据系列格式】→【填充】→【线条】(无线条)
选中主外环【设置数据系列格式】→【填充】(无填充)→【线条】(无线条)
步骤5

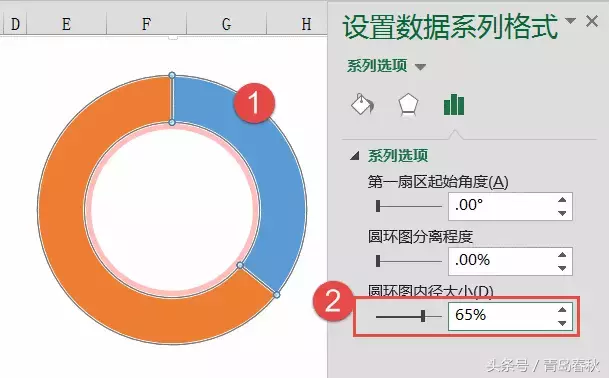

最后设置次坐标圆环→【环圆内径大小】设置为65

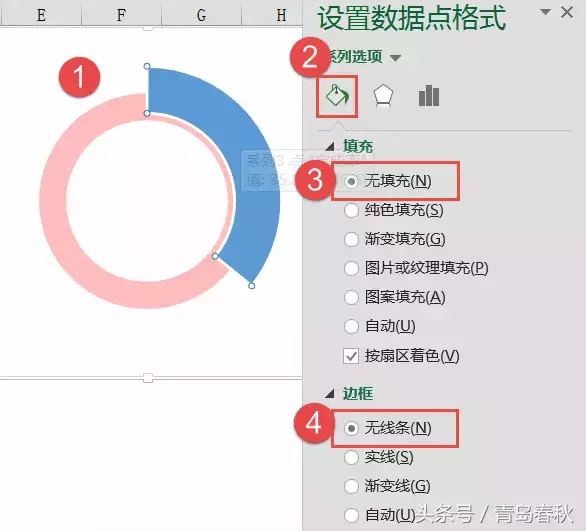

选中次坐标环的辅助数据系列,设置为无填充,无线条
选中次坐标环的完成数据系列,设置为无填充,无线条
最后添加数据标签,排版组合,OK了。
