概述

大家有没有想过这样一个问题,我们在标准地图网站上看到的标准地图的样式(形状)和我们平时用到的地图不一样,那么是什么原因导致的呢,我们能够制作这样样式(形状)的标准地图吗,答案是肯定的,这里为大家简单介绍一下制作的方法,希望能对你有所帮助。

修改投影

首先我们将卫星影像加载到ArcMap,我们可以看到地图形状是矩形,这就是我们常见的WGS84坐标系下的形状,如下图所示。

加载地图

(关注微信公众号“水经注GIS”,并回复“标准”获取数据)

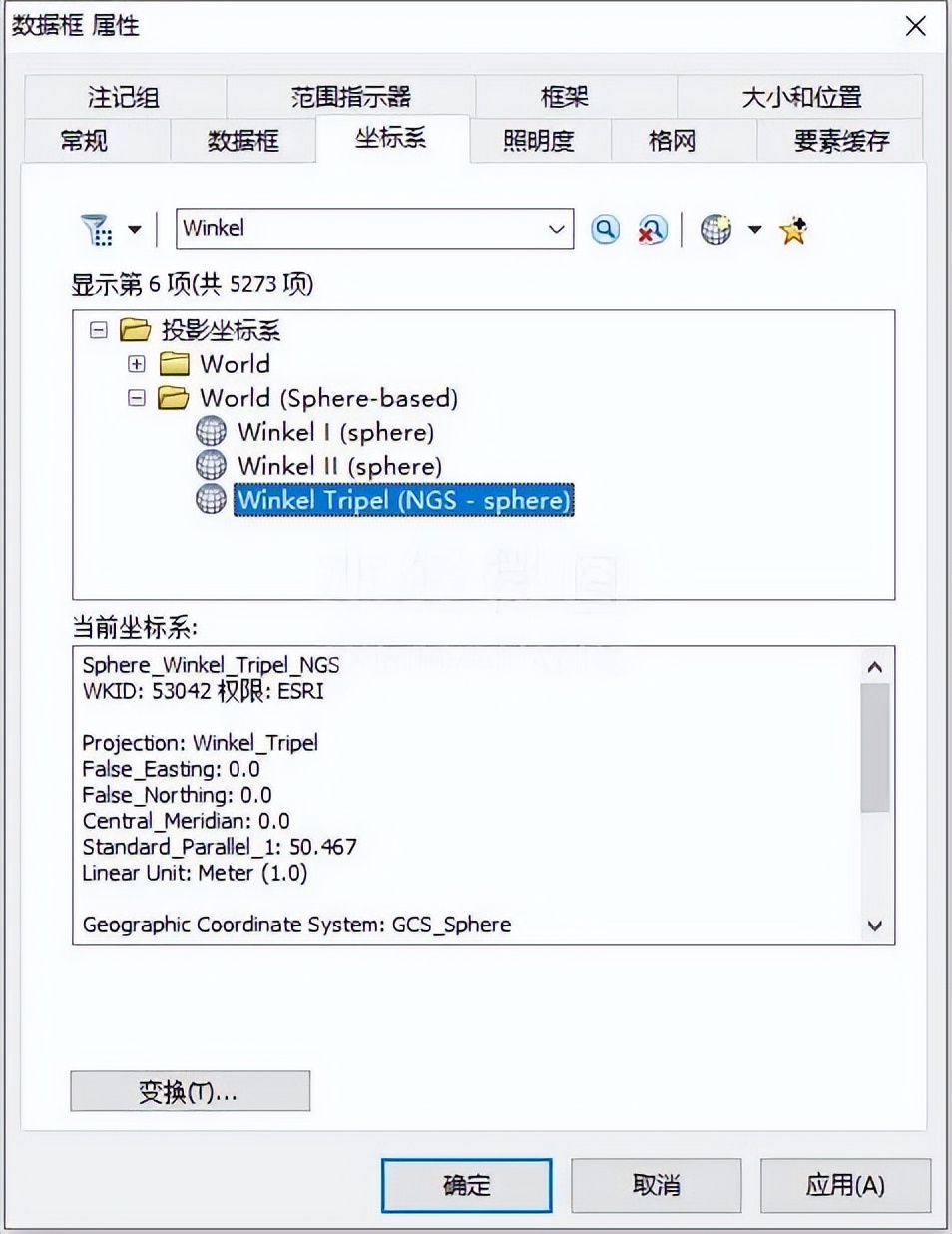

进入数据框属性,选择坐标系选项卡,在下面搜索Winkel,选择Sphere_Winkel_Tripel_NGS,如下图所示。

选择Sphere_Winkel_Tripel_NGS

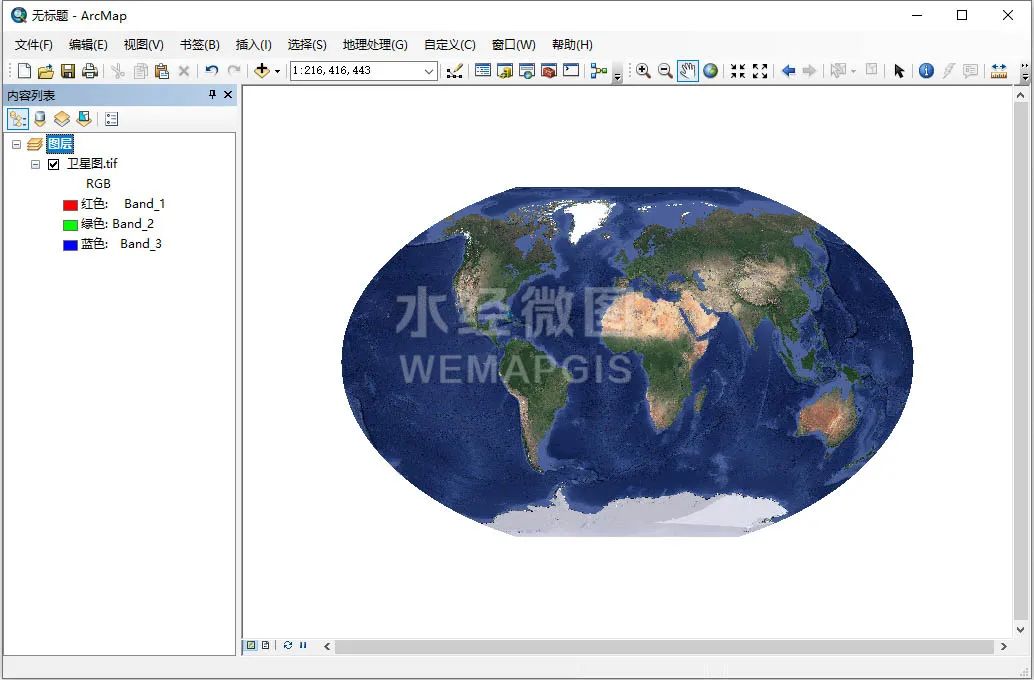

点击确定,可以看到地图已经变成了标准地图的形状,如下图所示。

修改后效果

地图完善

切换到布局视图,将北回归线和洲界等数据加载进来,效果如下图所示。

加载数据

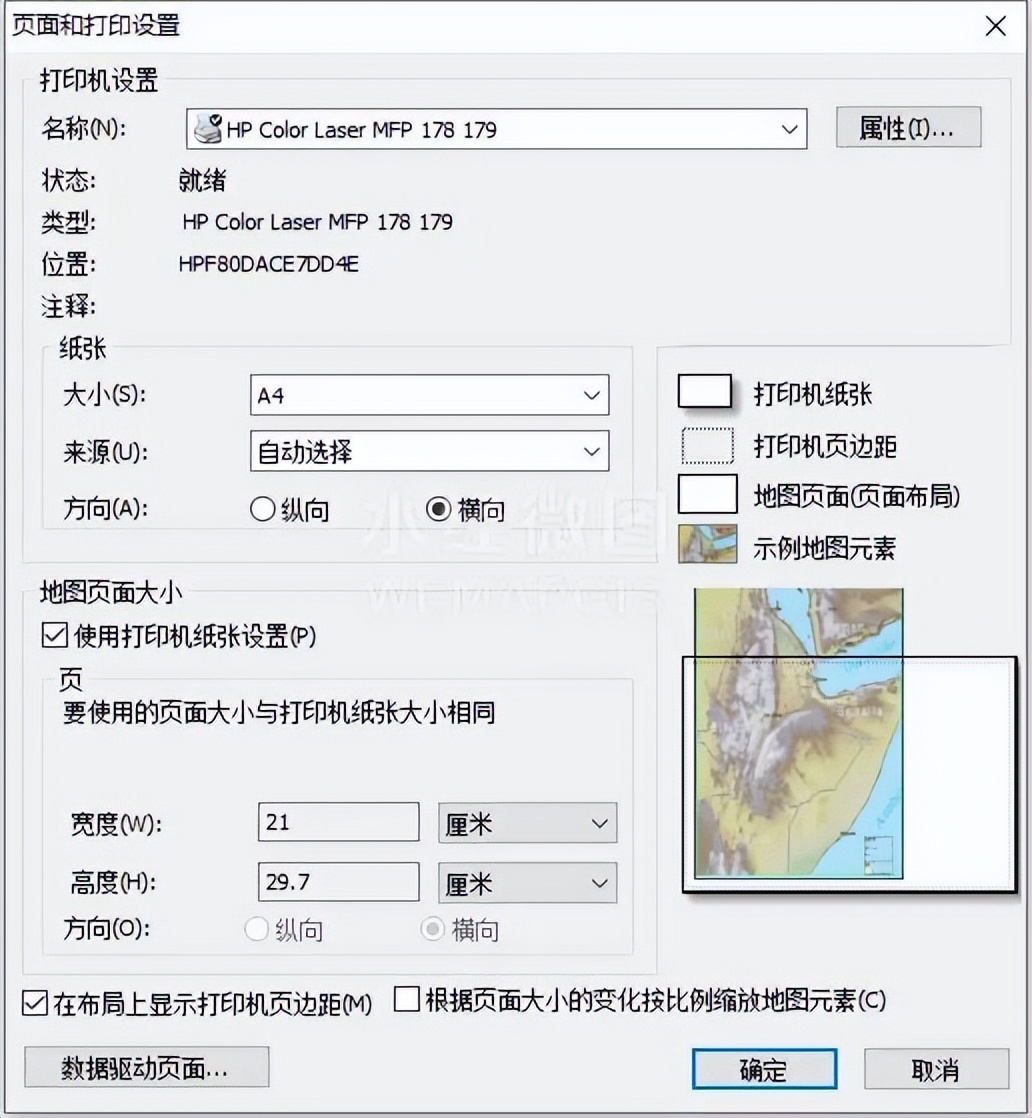

在页面和打印设置内设置纸张方向为横向,如下图所示。

设置纸张方向

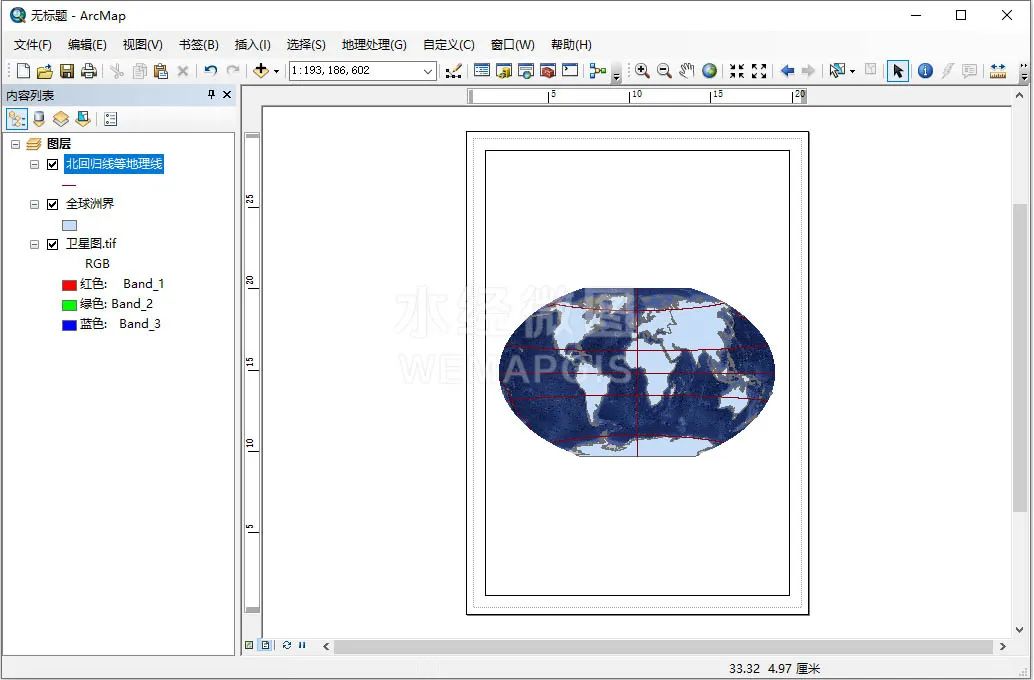

修改一下洲界和各种关键线条的颜色,修改后效果如下图所示。

修改后效果

添加经纬网

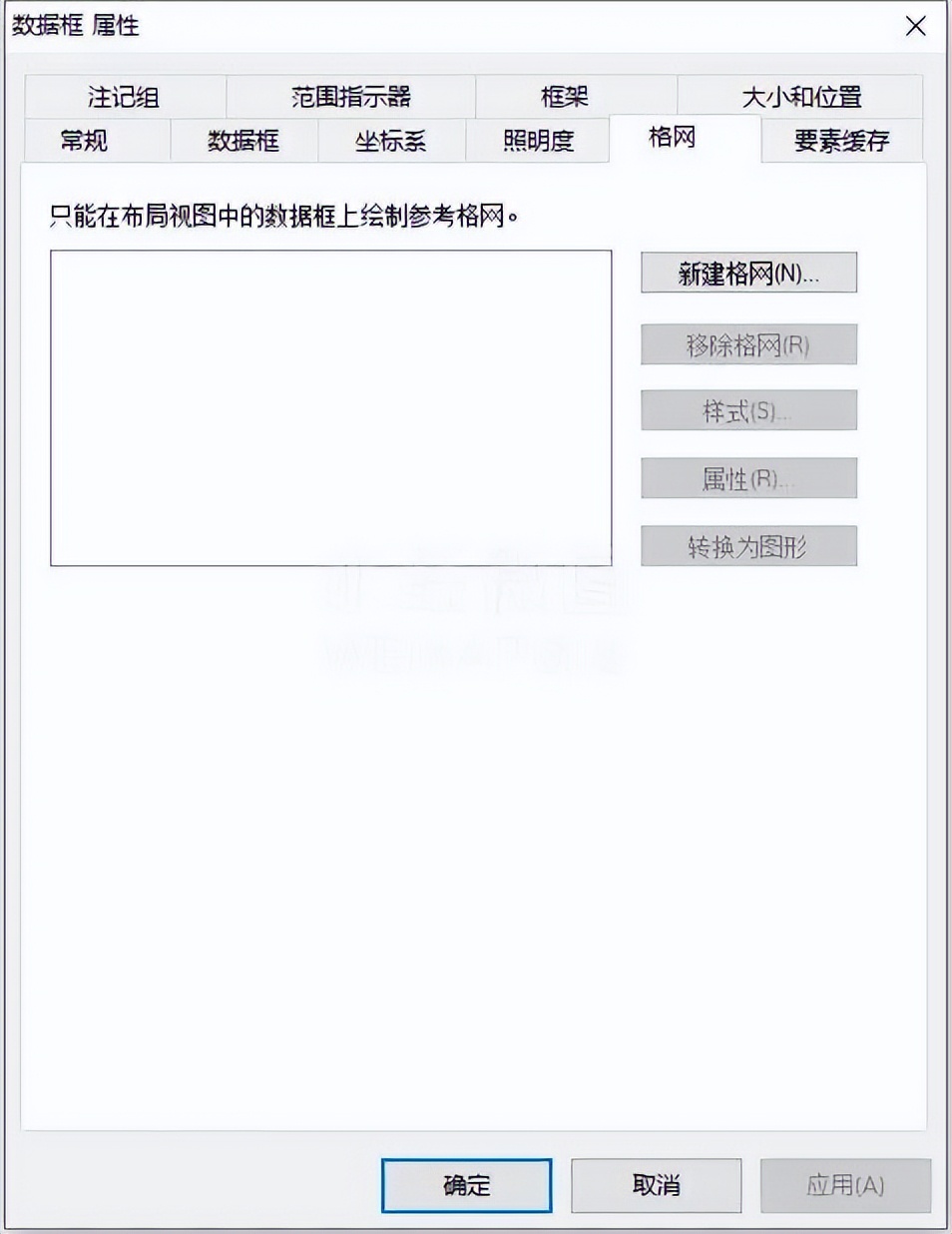

在数据框属性内选择格网选项卡,添加上经纬网,如下图所示。

选择格网

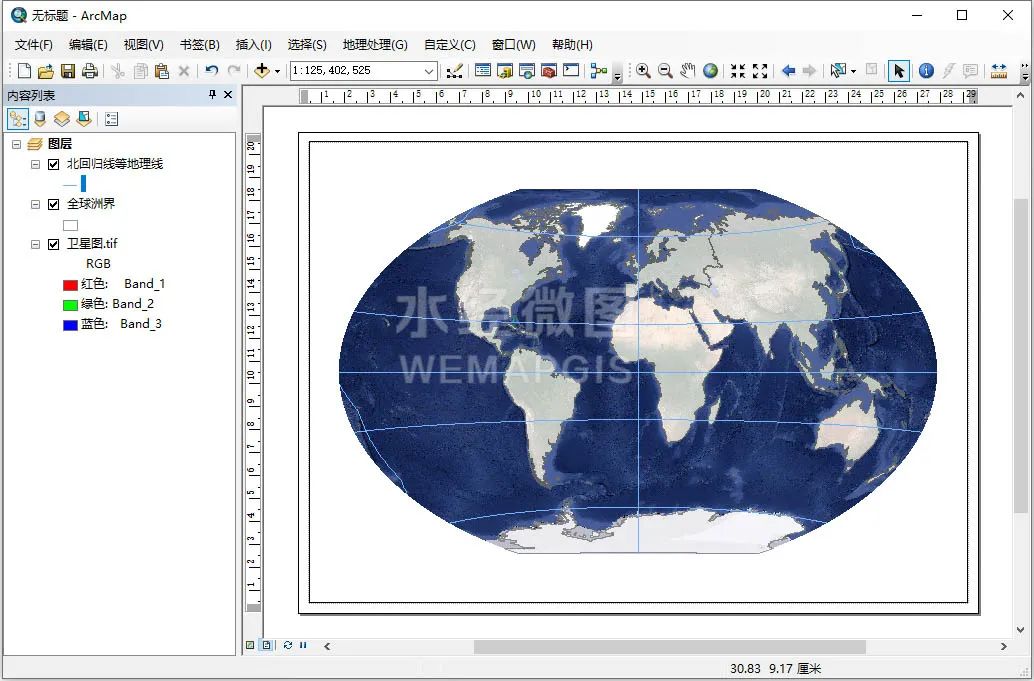

添加经纬网后效果如下图所示。

添加经纬网后效果

结语

以上就是如何制作一张标准地图样式的地图的详细说明,主要包括了修改投影、地图完善和添加经纬网等功能。
