上周给大家讲了毕设前分析的那些事——
文中酷炫的场地分析图到底如何制作？▼
以上图为例，今天小吧就告诉你
拼贴风场地分析完整视频
戳这里观看完整视频
视频来自YouTube / 作者：The Architectural Insider
步骤详解
一、获取CAD地形图
在CAD中调整线宽、统一图层和颜色，为导入Photoshop做准备。
*这里介绍一种获取任意地区CAD地形图的方法：
CADMAPPER
https://cadmapper.com/pro/home
注册登录后即可使用，选择导出CAD文件（还能导出适用于SketchUp、Rhino、Ai等的文件）；
在地图上框选想要的范围（注意超过1KM²会收费，可以多下载几次将CAD拼起来），然后点击右下角CREATEFILE按钮，进入下载页。
点击DOWNLOAD即可下载。
除此之外，如果制作较简单的场地分析图，这里还有两个可以直接导出风格好看的地图图片的网站推荐给你：
MAP STACK
http://mapstack.stamen.com/
MAP BOX
https://www.mapbox.com/maps/
二、获取卫星地图
谷歌地图、百度地图、高德地图...都可以搞定。
三、Photoshop拼合底图
将线稿图和卫星地图调整到大小一致重合，添加白色图层调整透明度作为蒙版。
四、突出主要道路和视线
使用笔刷沿主要道路绘制实现和虚线，绘制扇形选区示意视线辐射；在创建副本图层调整透明度和饱和度形成阴影，增加层次感。
五、添加标记
将边缘地块非重点区域地块擦掉，形成留白突出中心区域。
使用正方形笔刷绘制有趣的背景样式，将节点地块标红，并增加白色方块使之更醒目。引伸出黑色虚线进行文字标注。

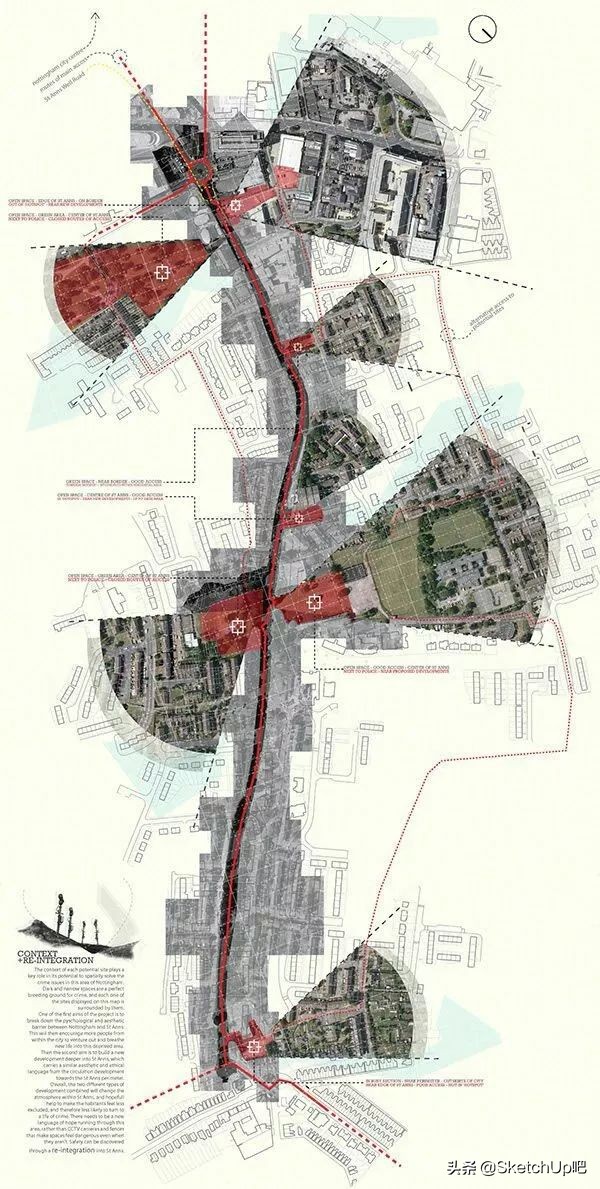

最终效果
进行最后的整体调色和纹理添加以达到相应的风格效果。

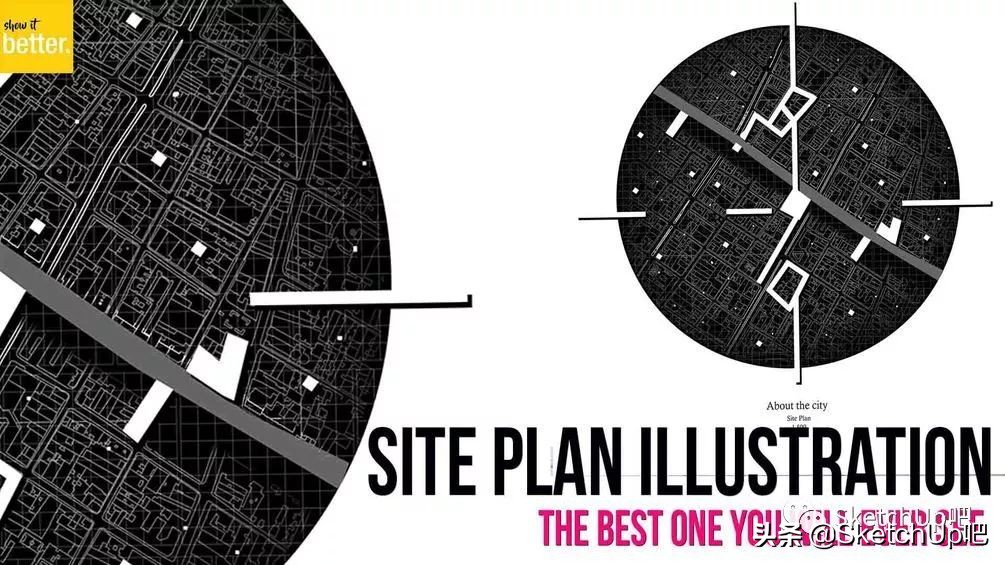

以及其他一系列的场地分析图排版方式——

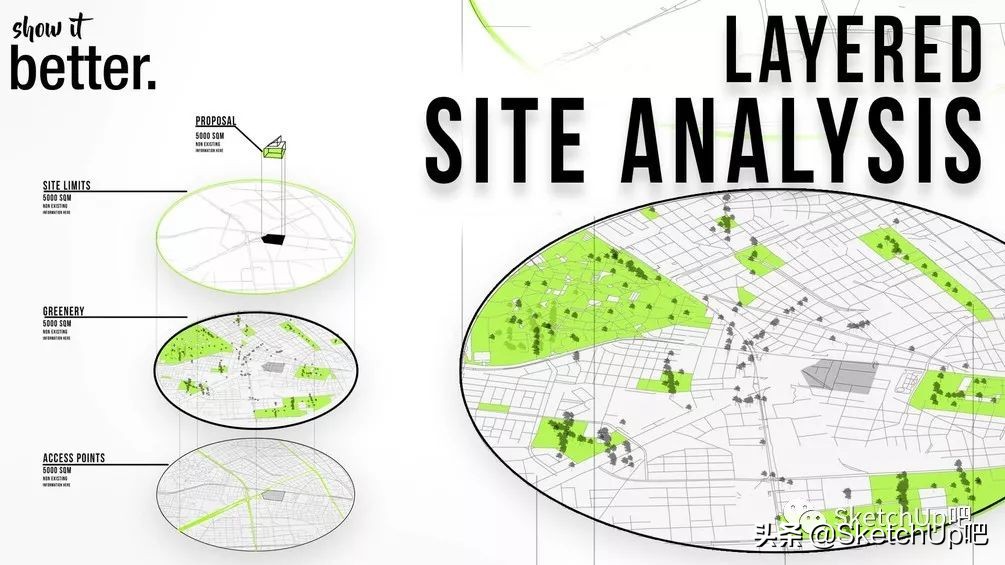

小清新场地分析完整视频
戳这里观看完整视频
视频来自YouTube / 作者：Show it better

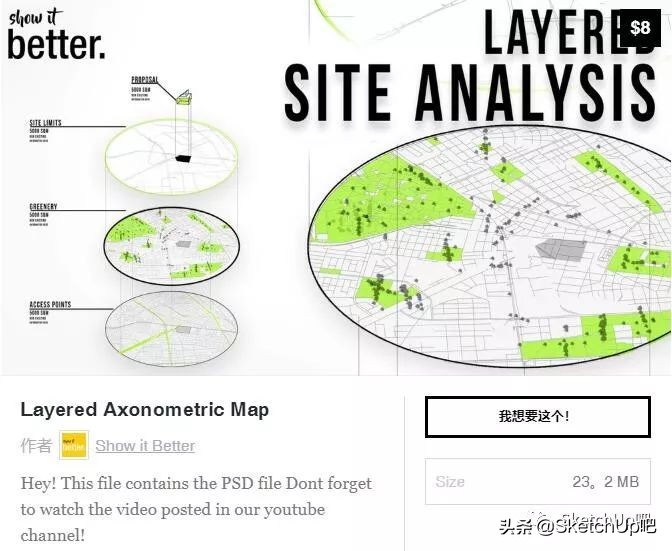

案例素材下载网址
https://gumroad.com/l/fnDvR
