1.有些小伙伴在使用浩辰CAD看图王电脑版编辑图纸的时候，找不到绘制圆弧的工具该怎么办呢？接下来就给大家介绍一下浩辰CAD看图王电脑版中绘制圆弧的操作教程吧！在浩辰CAD看图王电脑版中，提供的绘图功能有：直线、多段线、圆、矩形等绘图工具，可以绘制多种的CAD图形。
2.今天给大家演示绘制一个：角度60°，半径10，弦方向水平的圆弧。
浩辰CAD看图王中绘制圆弧的操作步骤如下：
3.步骤一：在浩辰CAD看图王电脑版中打开图纸，界面左上角将【览图模式】切换成【编辑模式】。

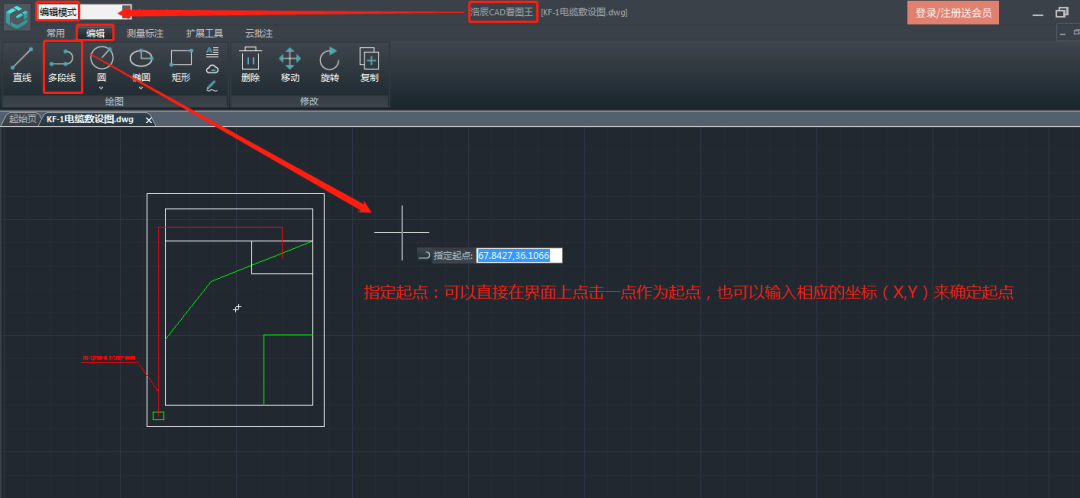

4.选择【编辑模式】下的【编辑】菜单栏，点击【多段线】命令，在界面上指定圆弧的起点。

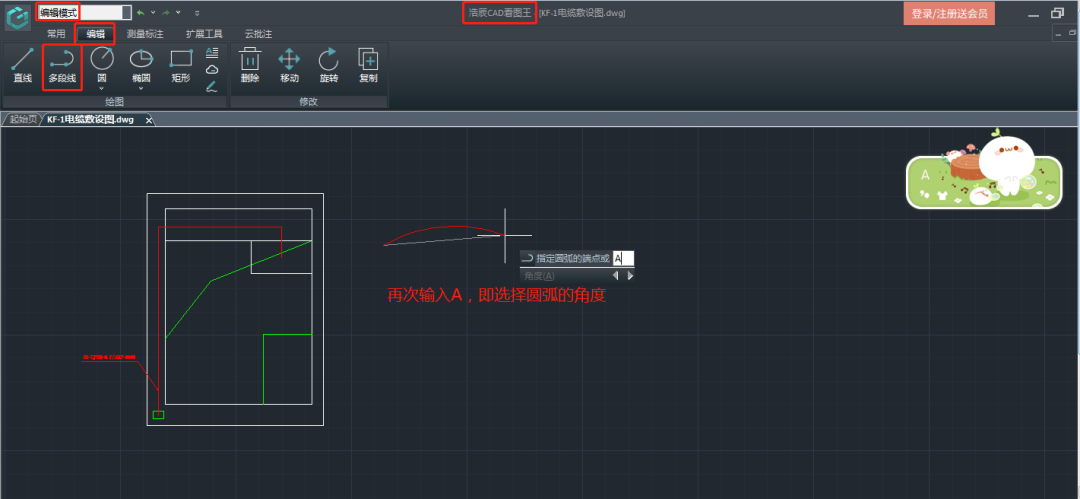

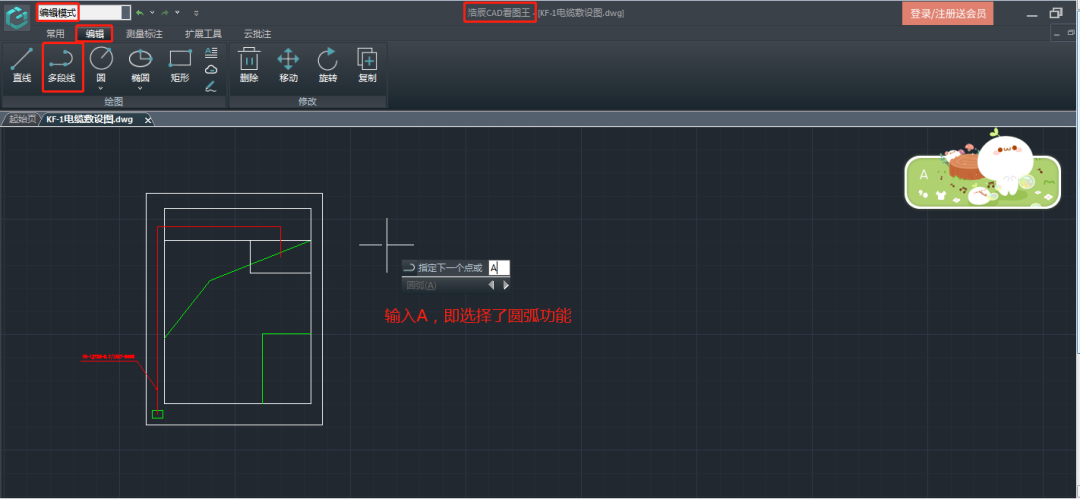

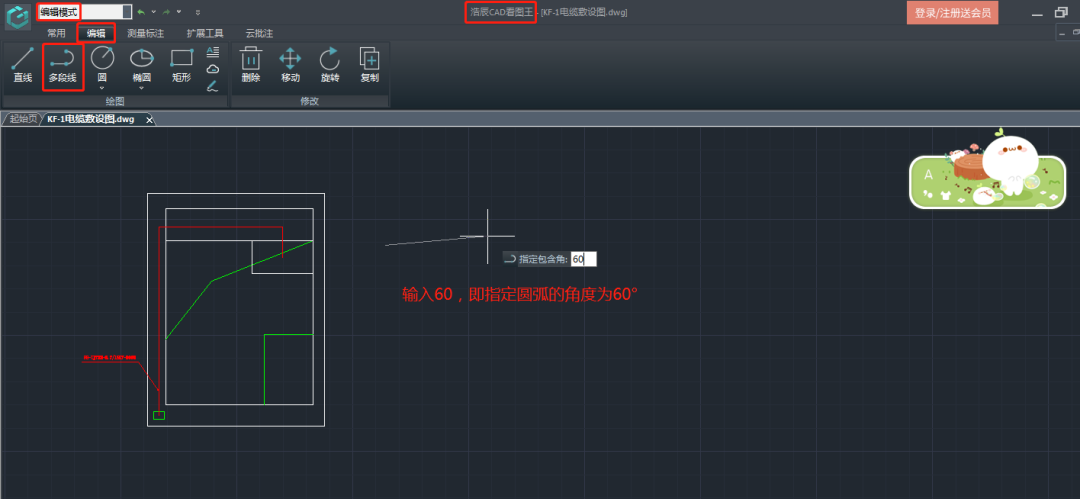

5.步骤二：根据界面上的对话框提示，先输入：A，进入圆弧功能；再输入：A，进入圆弧角度的设置；输入圆弧的角度：60
6.步骤三：圆弧的角度确定了，我们来确定圆弧的半径

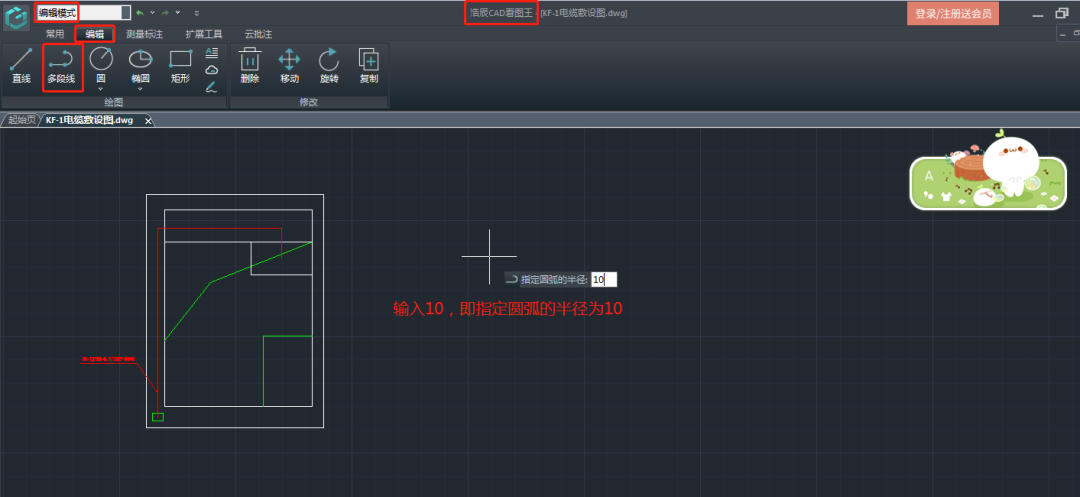

7.输入：R，进入圆弧半径设置；输入圆弧半径为10。
8.步骤四：最后我们来指定圆弧弦的方向

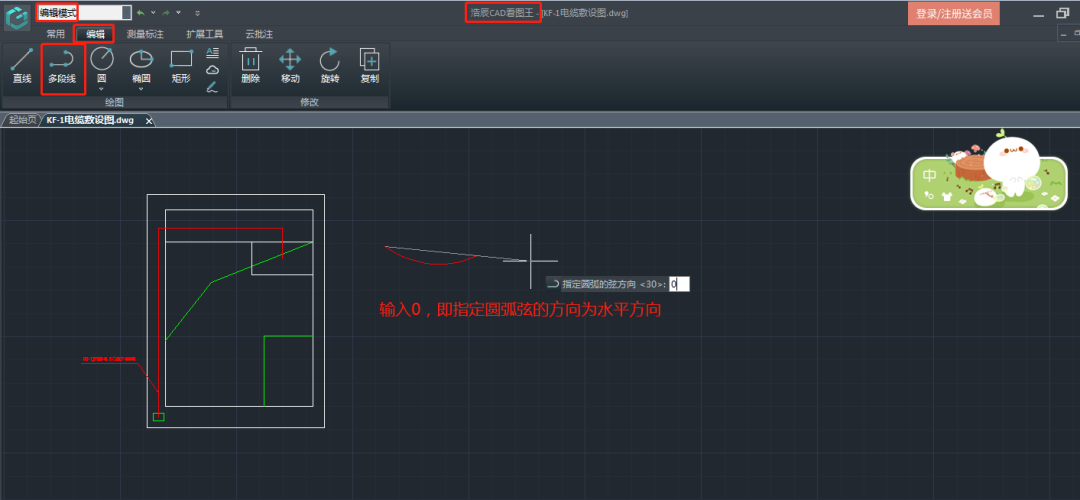

9.输入：0，则圆弧弦的方向为水平。
10.然后：回车。

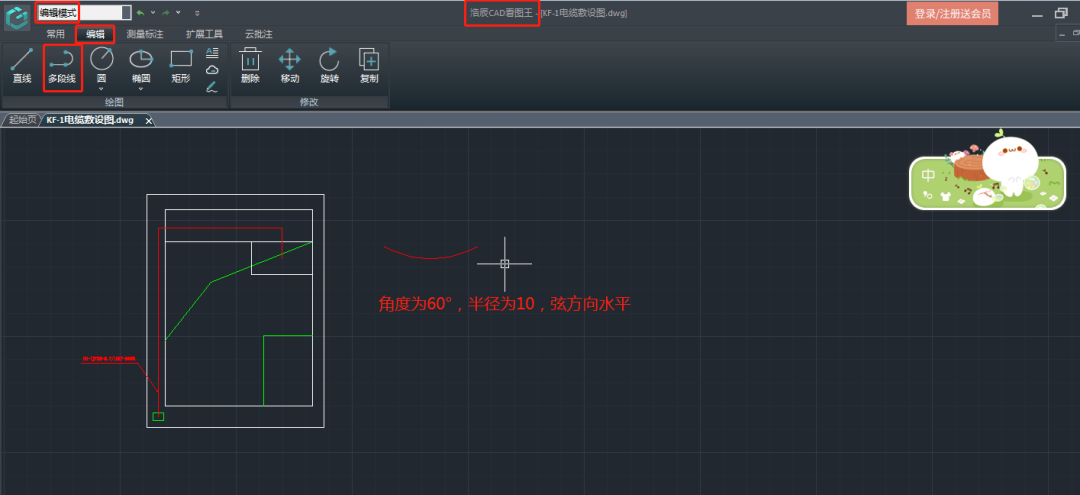

11.这样角度为60°，半径为10，弦方向水平的圆弧就绘制好了。
12.以上就是在浩辰CAD看图王电脑版中绘制圆弧的详细操作步骤，不了解的小伙伴可以参考以上CAD教程
