很多人说R12圆弧、R16圆弧绘制不出来，是真的吗？ cad画图教程

#头条创作挑战赛#

一、分析与说明

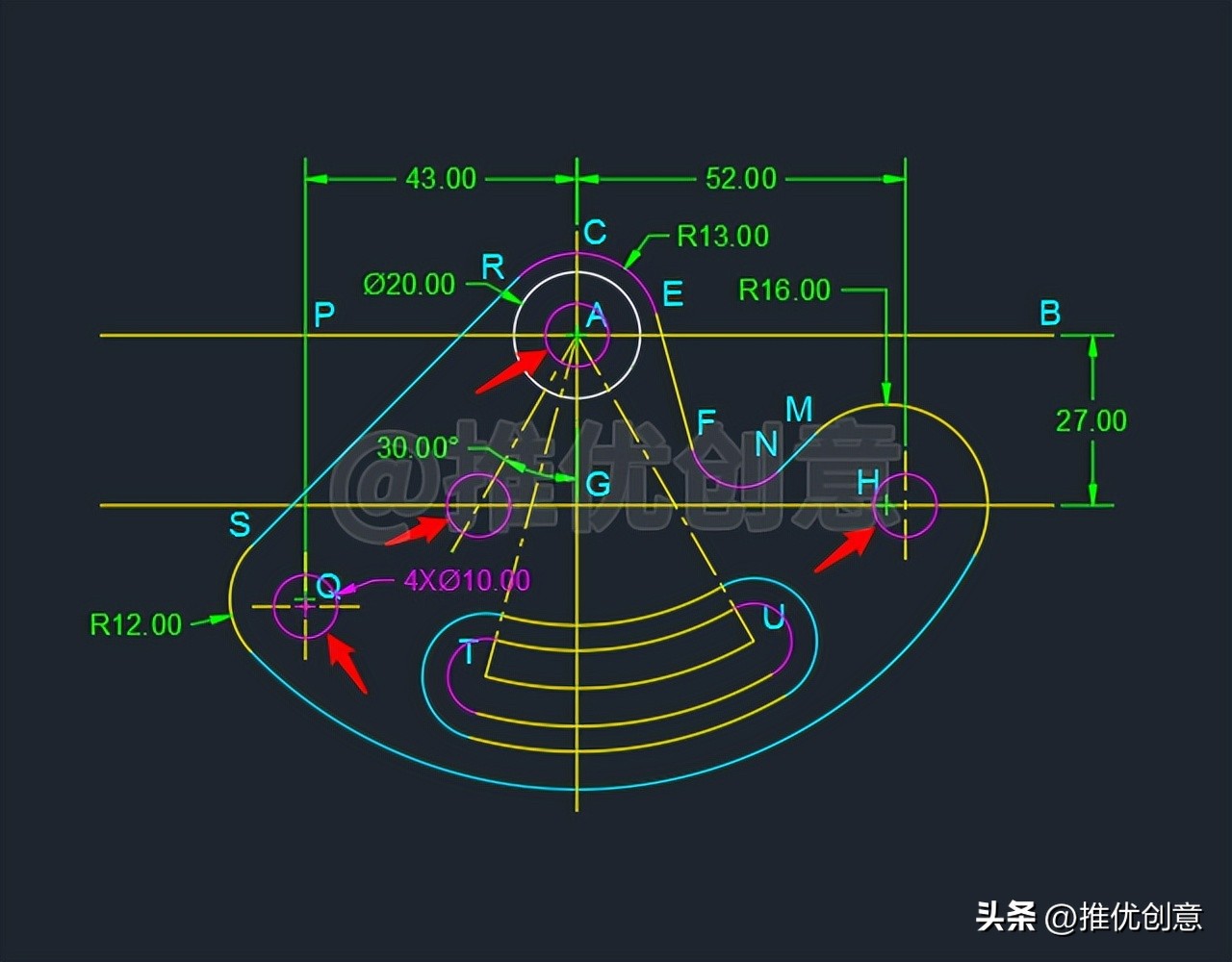

1.1、先绘制出能够确定位置的对象，再通过“过渡对象”与“确定位置对象”之间的关系，绘制出“过渡对象”。

1.2、弄懂“外切相加，内切相减”，什么是“外切相加，内切相减”？看下面这个教程，有详细讲解和实例演示。

1.3、如果一条圆弧的圆心、起点、端点已经给定，那么首选“圆心、起点、端点”方式绘制该圆弧。

1.4、学会使用“坐标”绘图以提高绘图效率。

1.5、学会各种绘制切线的方法。

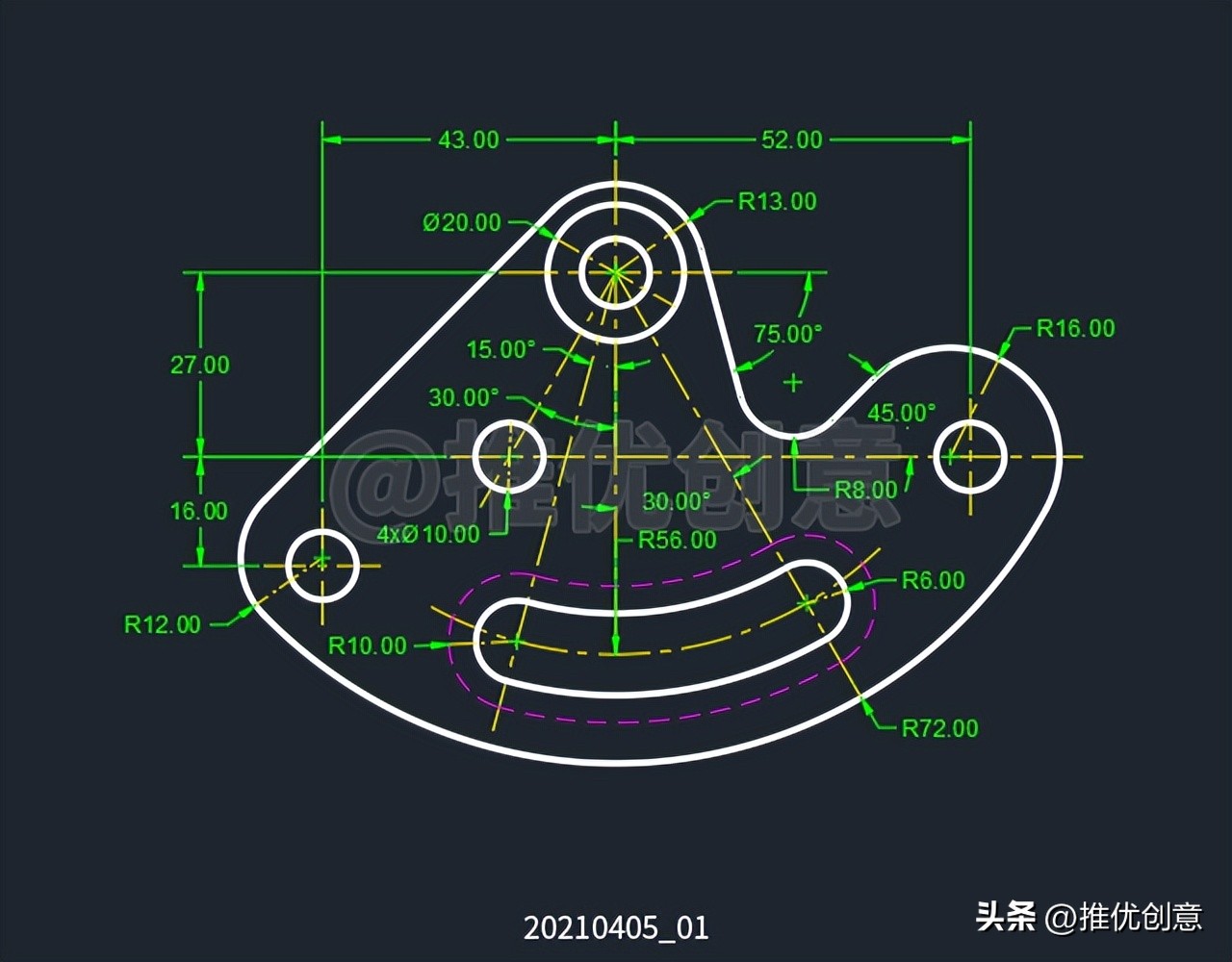

20210405_01

二、详细绘制步骤

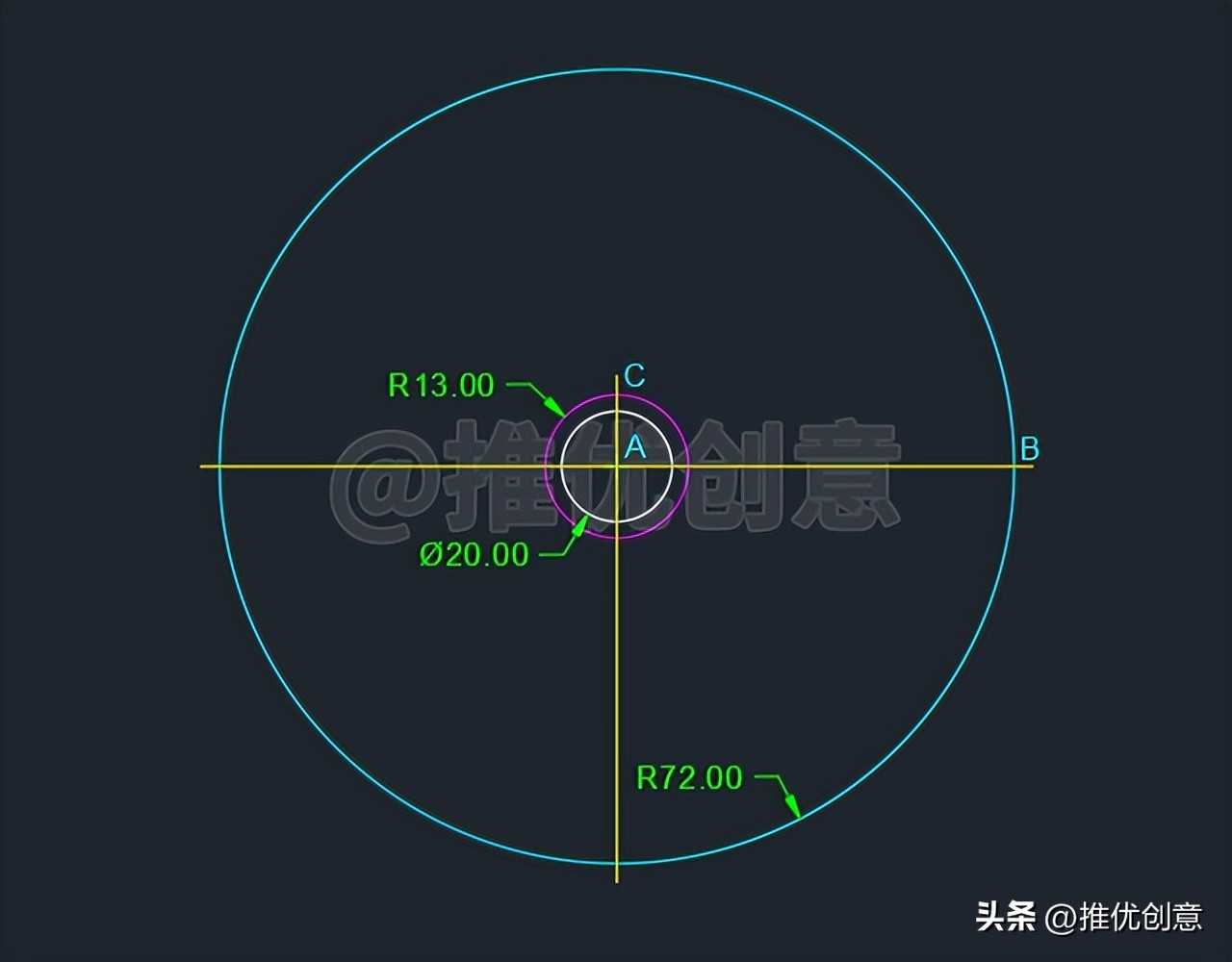

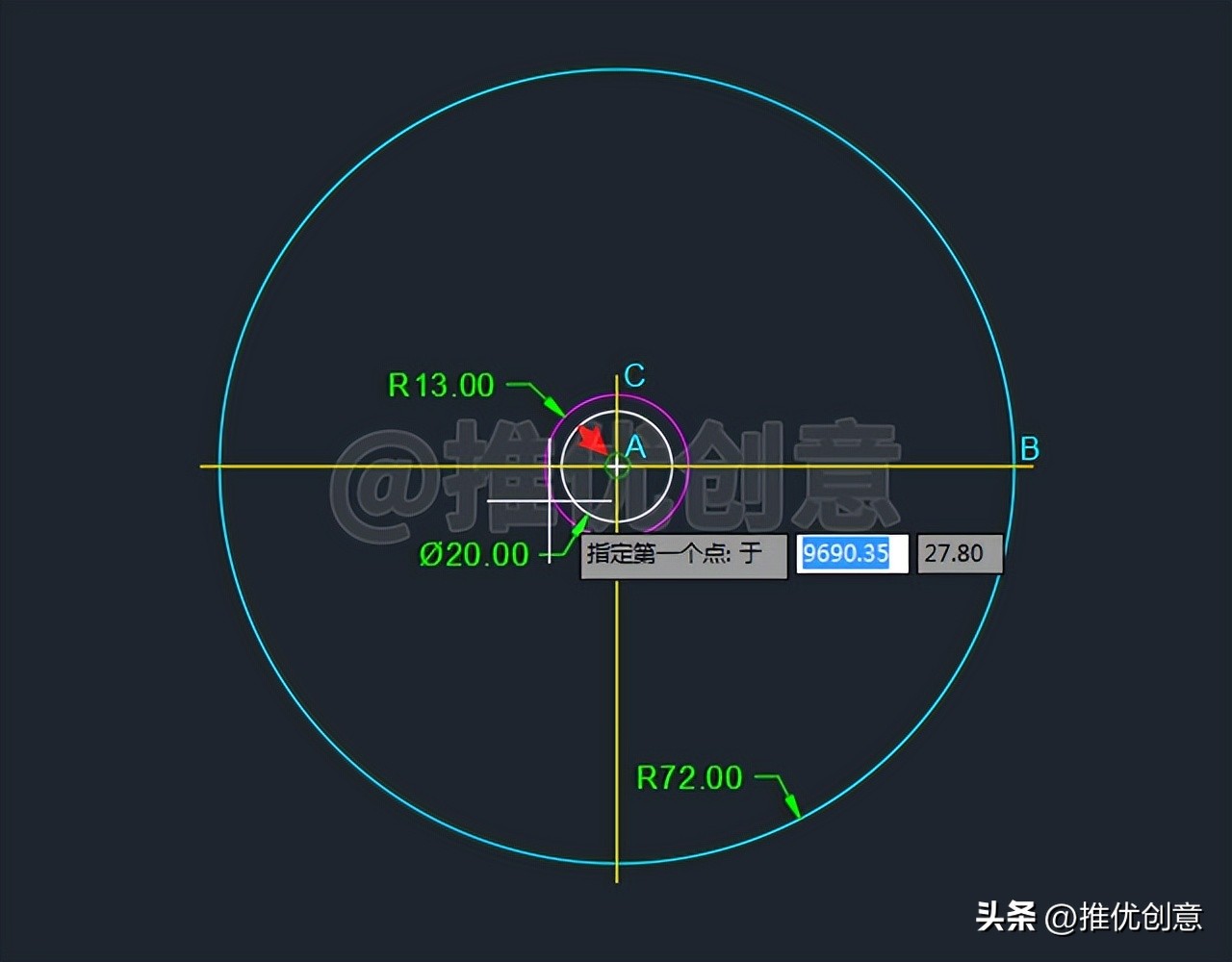

2.1、命令行输入“C”后回车，启用“圆”命令，绘制三个同心圆A，半径分别为10个单位、13个单位、72个单位。

20210405_01

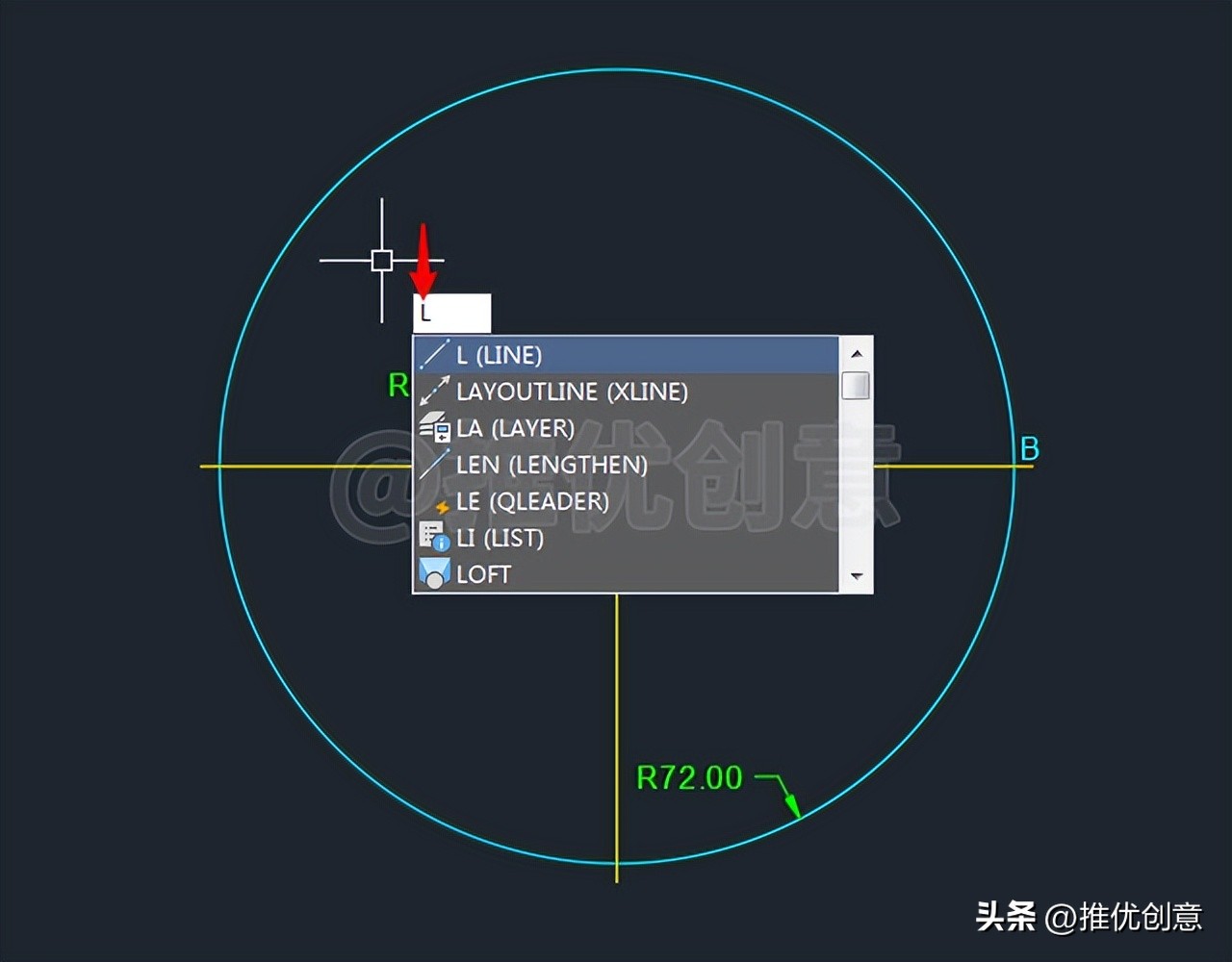

2.2、按键盘上的“F8”键，打开“正交”，命令行输入“L”后回车，启用“直线”命令，过圆心A绘制一条黄色水平中心线段AB，一条黄色竖直中心线段AC。

2.3、命令行输入“L”后回车，启用“直线”命令。

2.4、捕捉圆心A作为直线的第一个点。

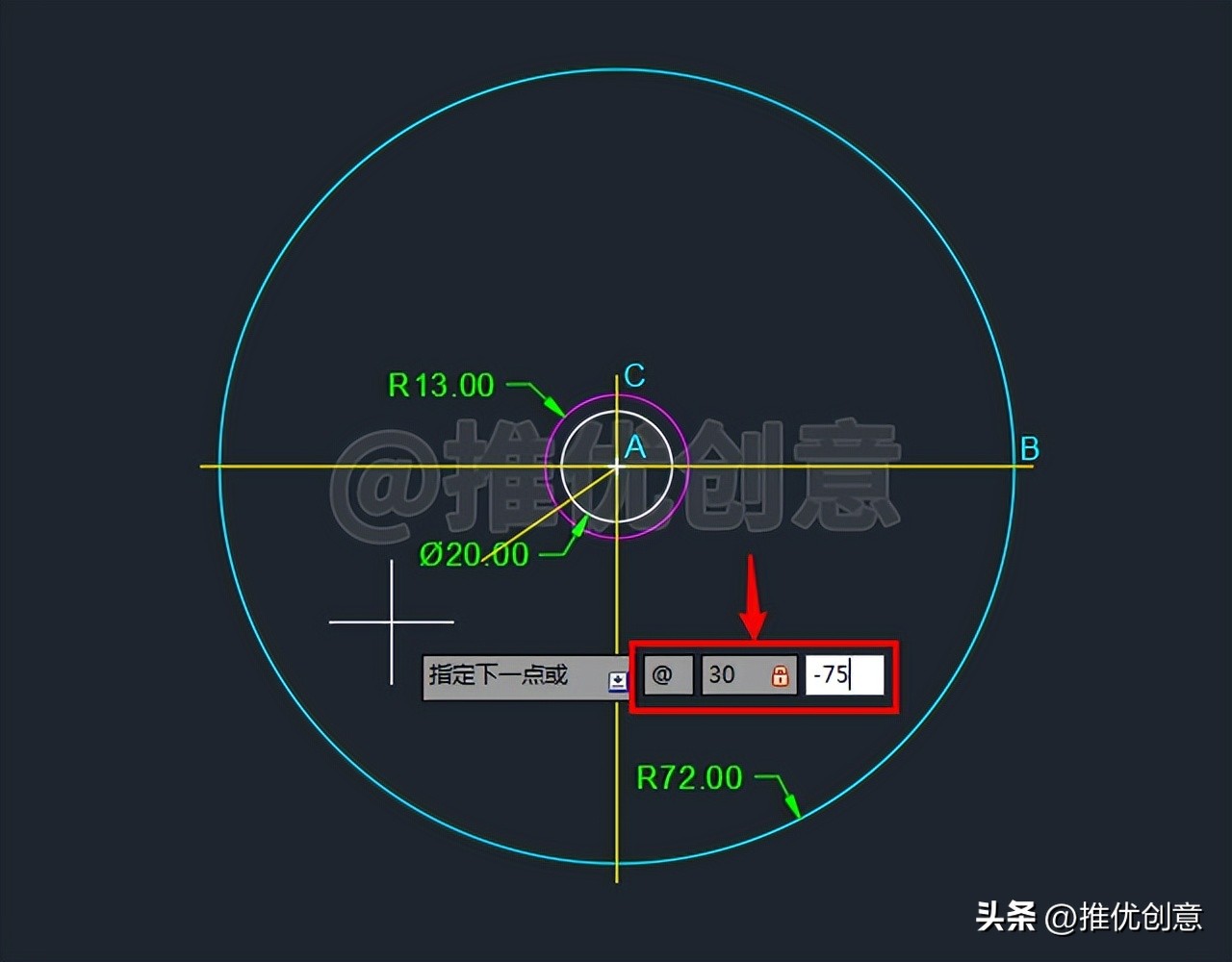

2.5、输入直线下一点的相对极坐标值“@30<-75”后回车。

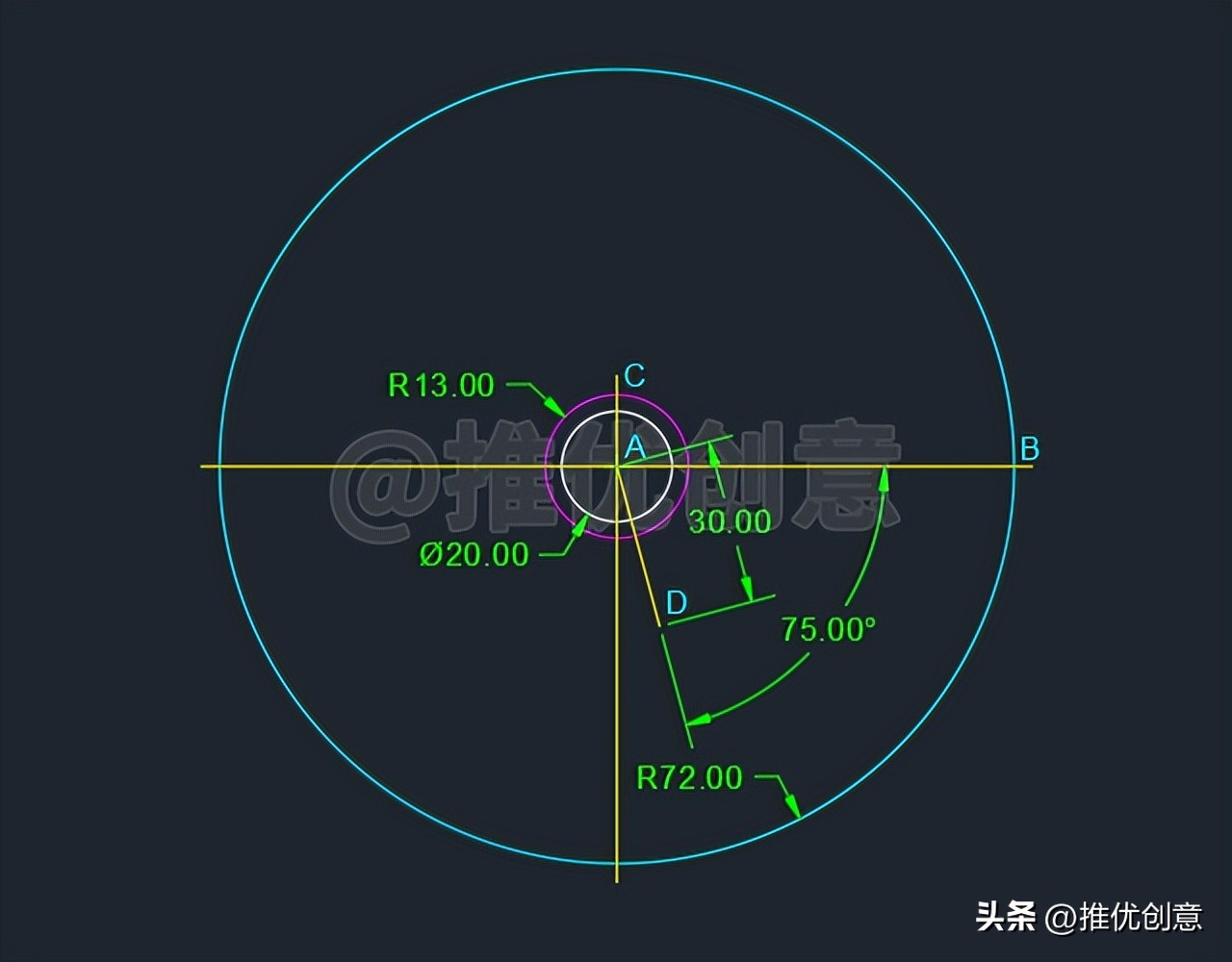

2.6、这样就绘制出一条长度为30个单位的黄色斜线段AD，与黄色水平中心线段AB的夹角为-75°。

2.7、命令行输入“O”后回车，启用“偏移”命令，将黄色斜线段AD向右偏移13个单位，得到黄色斜线段EF。

由绘制过程可知，黄色斜线段EF与红色圆A相切于点E，与黄色水平中心线段AB的夹角为-75°。

命令行输入“E”后回车，启用“删除”命令，将黄色斜线段AD删除掉。

2.8、下面开始绘制右边R16的圆（对应原图右边R16的圆弧）。

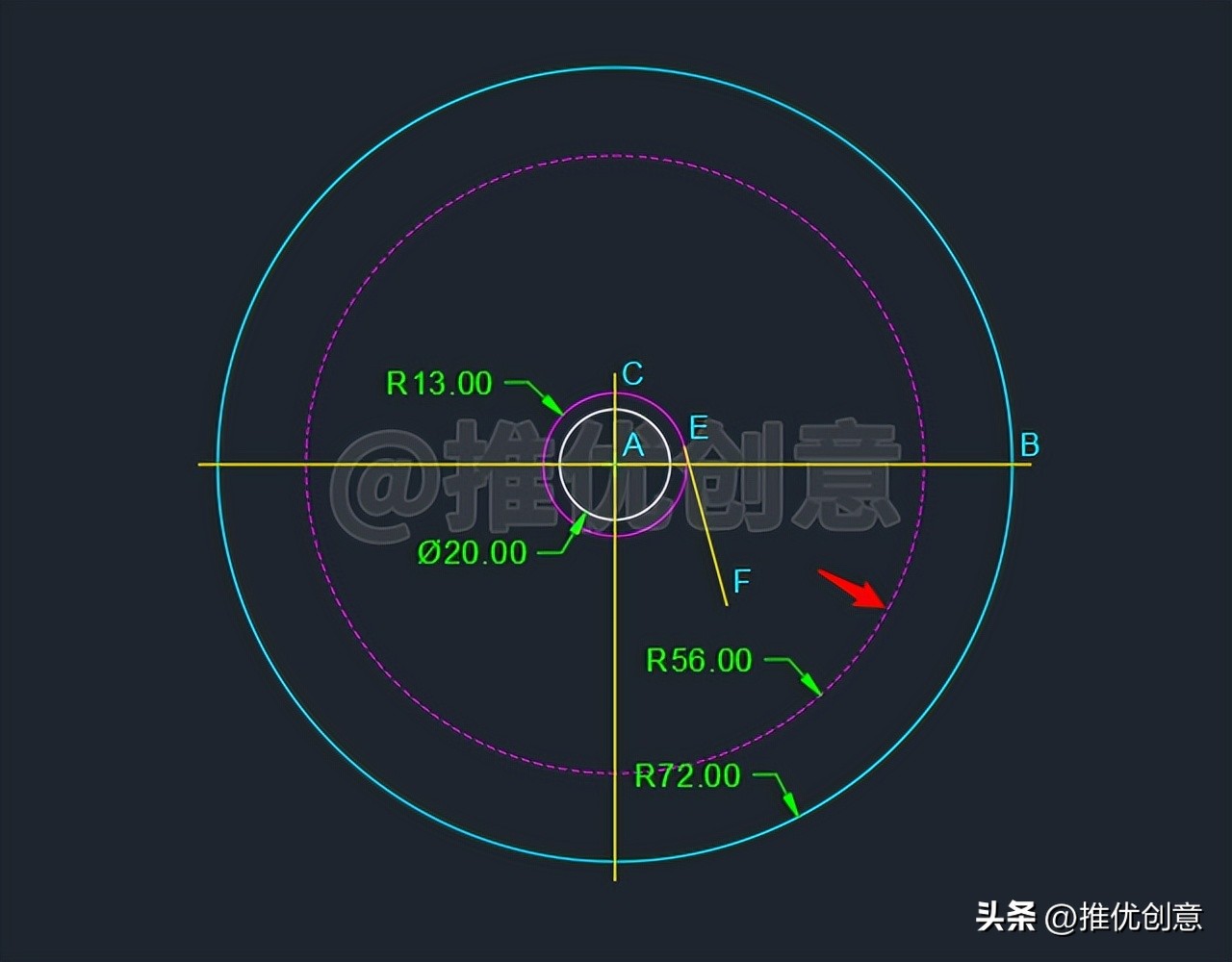

要绘制的R16的圆与青色圆A内切，因为“内切相减”，所以命令行输入“C”后回车，启用“圆”命令，捕捉圆心A为圆心，绘制一个半径为“72-16=56”个单位的红色虚线圆A，则要绘制的R16的圆的圆心在这个红色虚线圆A上。

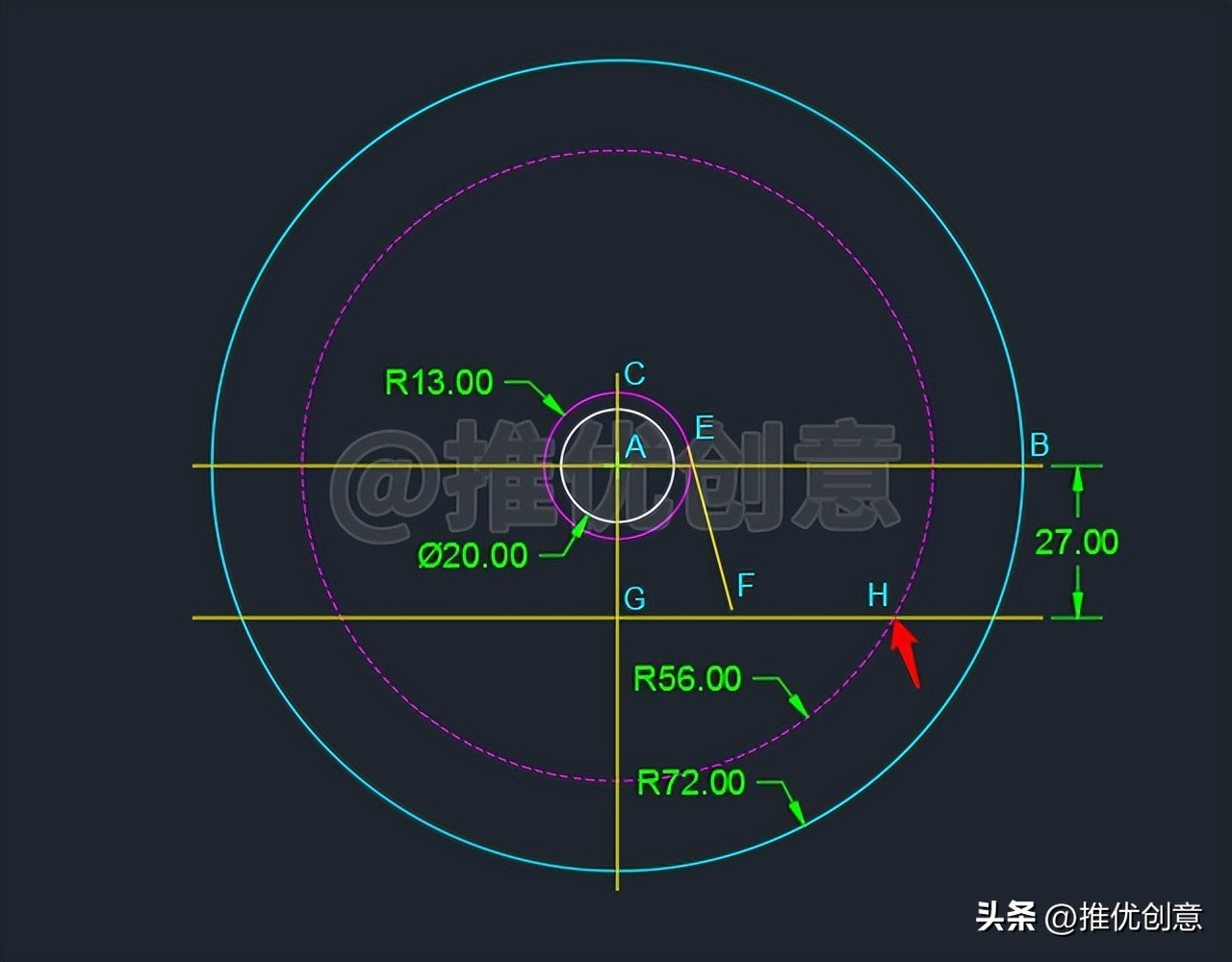

2.9、命令行输入“O”后回车，启用“偏移”命令，将黄色水平中心线段AB向下偏移27个单位，得到黄色水平线段GH，从原图可以读出要绘制的R16的圆的圆心在这条黄色水平线段GH上。设红色虚线圆A与黄色水平线段GH在右边交于点H。

2.10、要绘制的R16的圆的圆心既在红色虚线圆A上，又在黄色水平线段GH上，那么它的圆心就是红色虚线圆A与黄色水平线段GH的交点，所以命令行输入“C”后回车，启用“圆”命令，捕捉交点H为圆心，绘制一个半径为16个单位的黄色圆H。

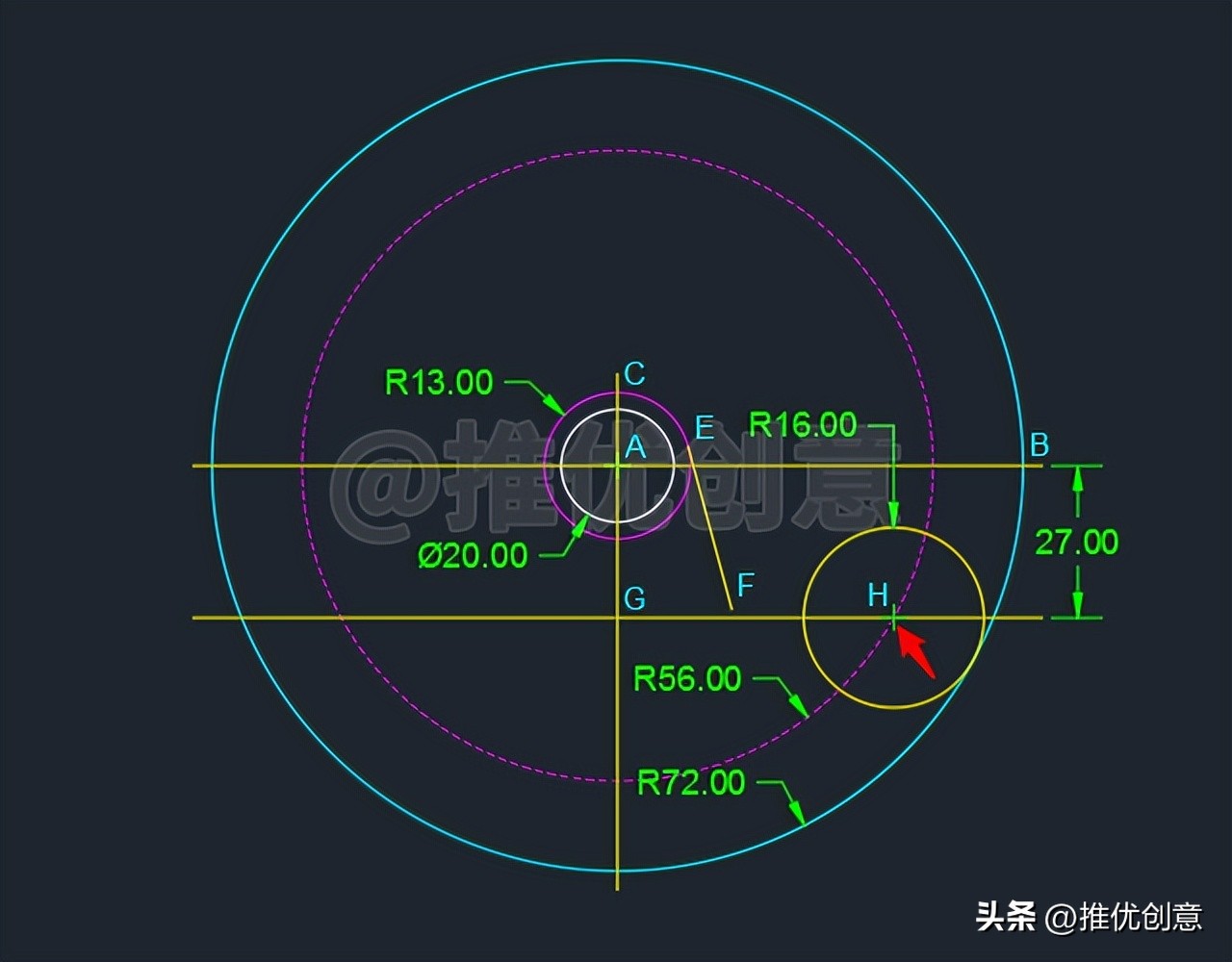

由绘制过程可知，黄色圆H与青色圆A内切，并且圆心H落在黄色水平线段GH上，满足原图的要求。

2.11、命令行输入“E”后回车，启用“删除”命令，将红色虚线圆A删除掉。

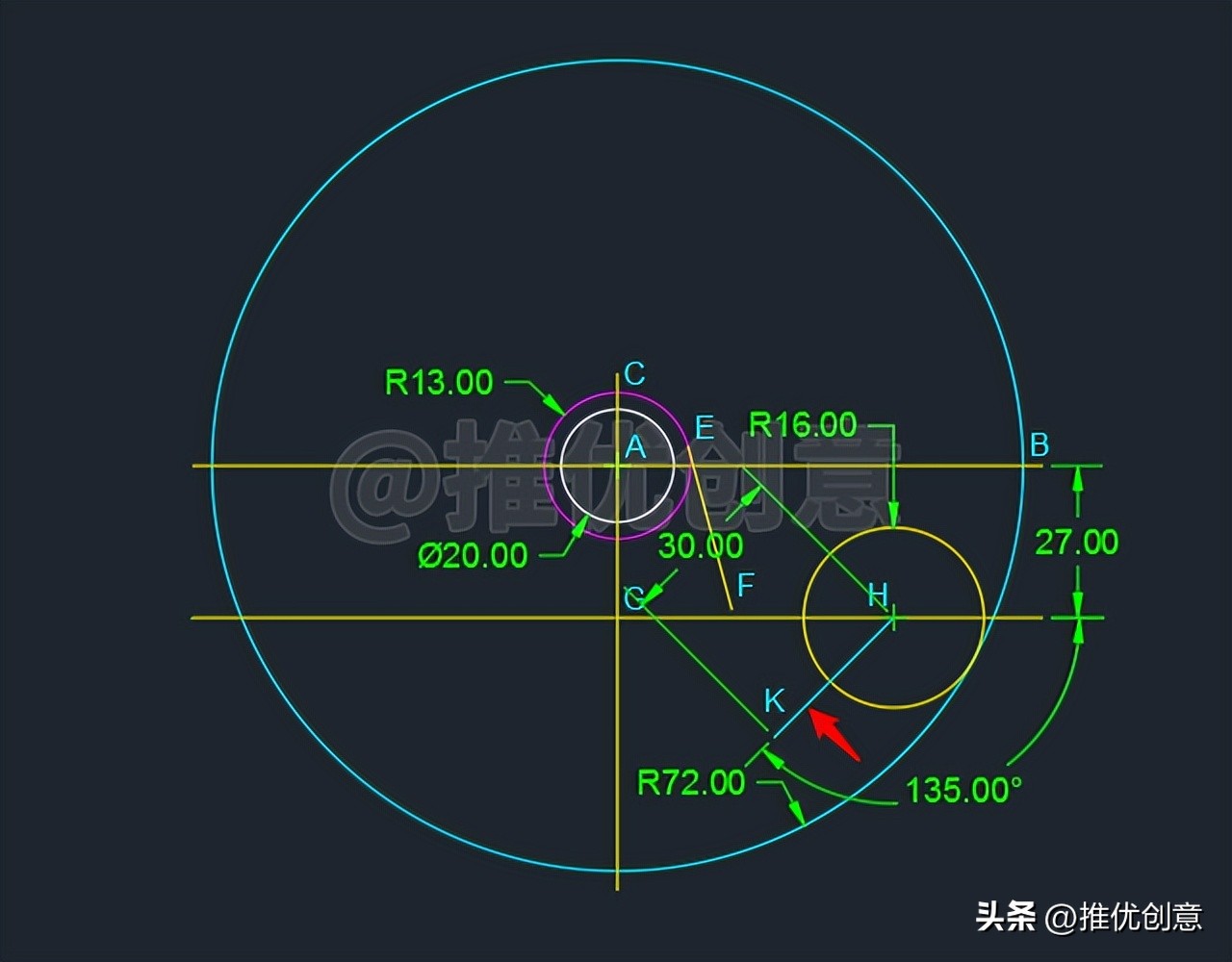

命令行输入“L”后回车，启用“直线”命令，捕捉圆心H作为直线的第一个点，输入直线下一点的相对极坐标值“@30<-135”后回车，绘制出青色斜线段HK。

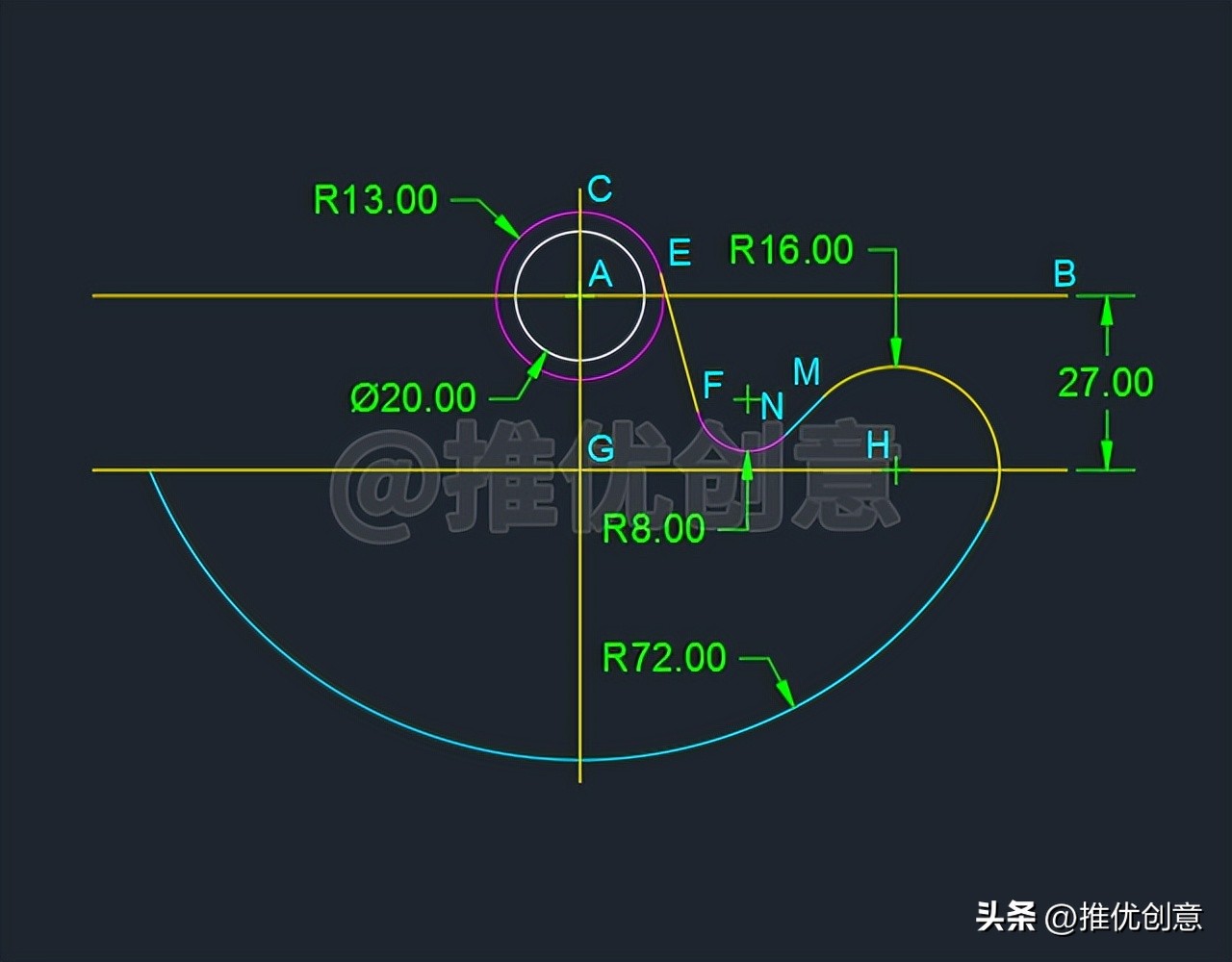

2.12、命令行输入“O”后回车，启用“偏移”命令，将青色斜线段HK向上偏移16个单位，得到青色斜线段MN。

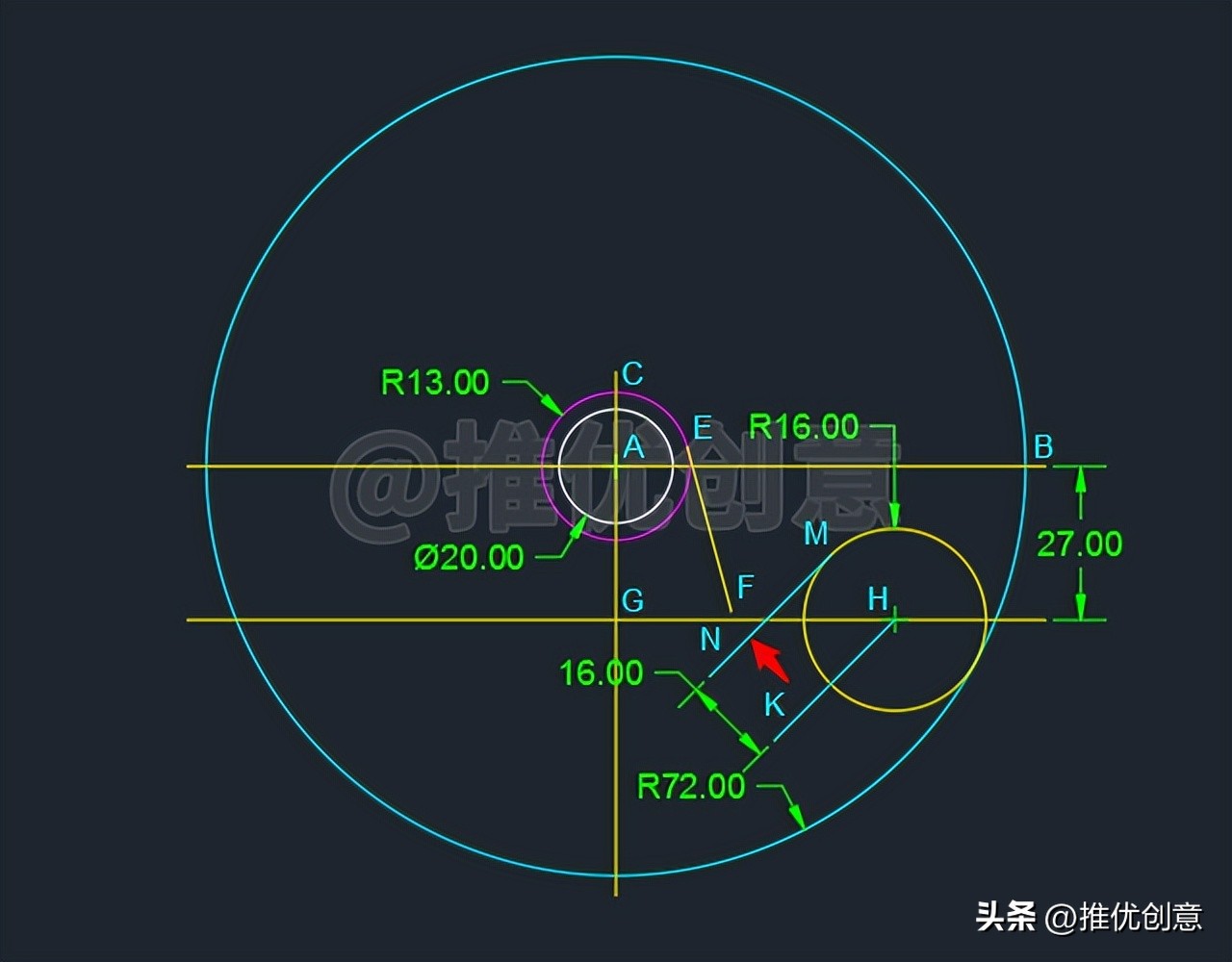

由绘制过程可知，青色斜线MN与黄色圆H相切于点M，与黄色水平线段GH的夹角为45°。

命令行输入“E”后回车，启用“删除”命令，将青色斜线段HK删除掉。

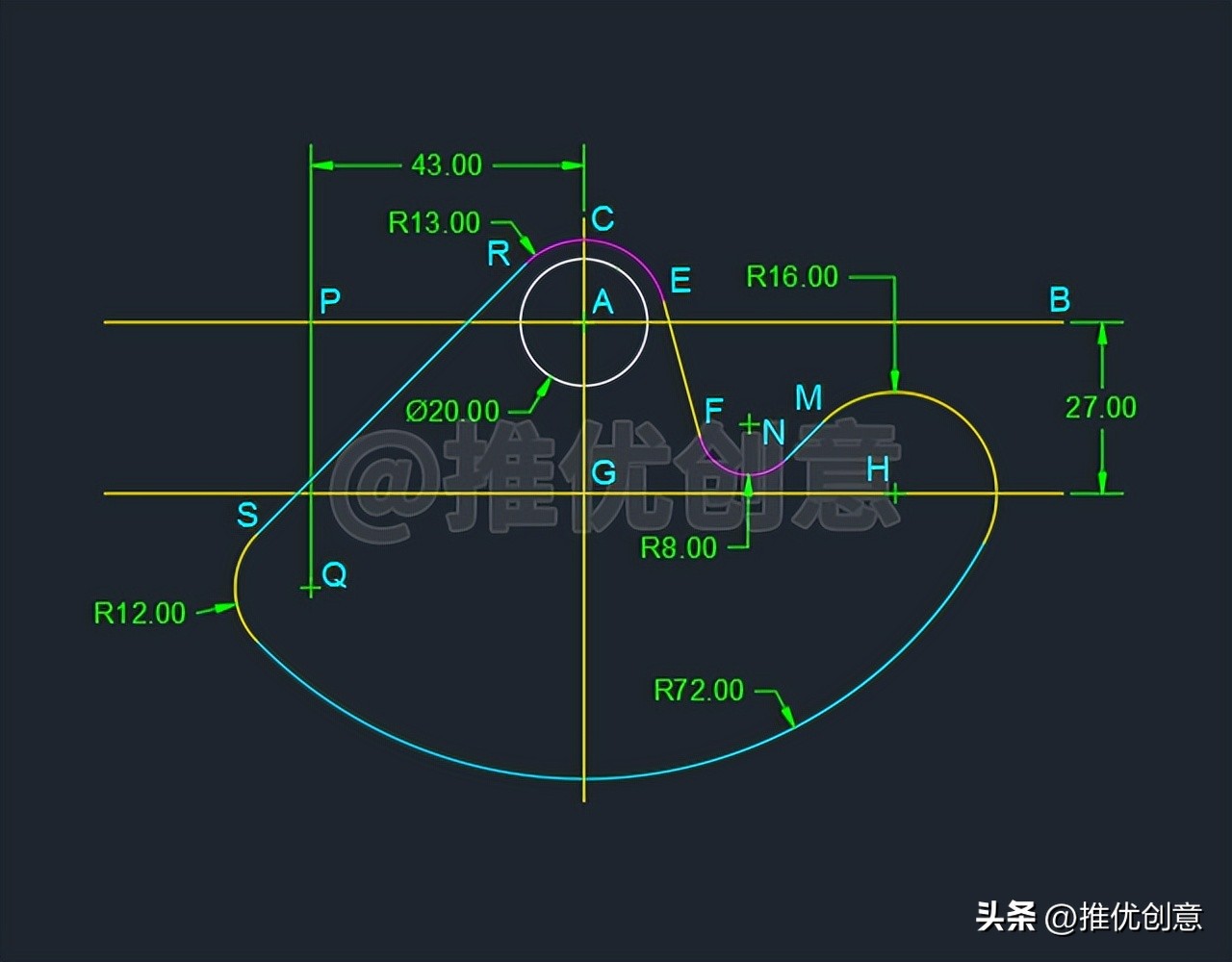

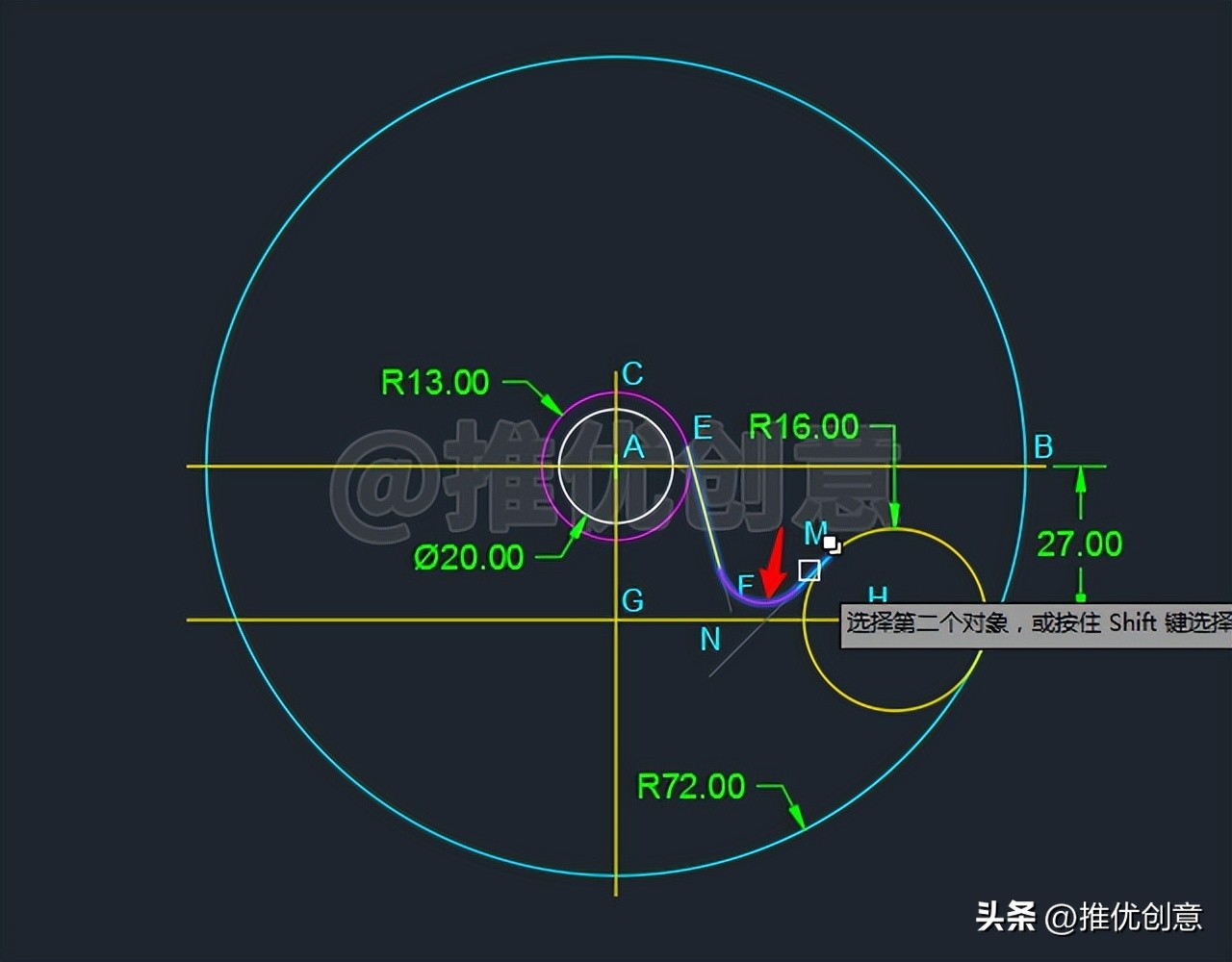

2.13、命令行输入“F”后回车，启用“圆角”命令，接着输入“R”后回车，选择设置圆角半径，输入圆角的半径值“8”后回车，对黄色斜线段EF与青色斜线段MN倒圆角。

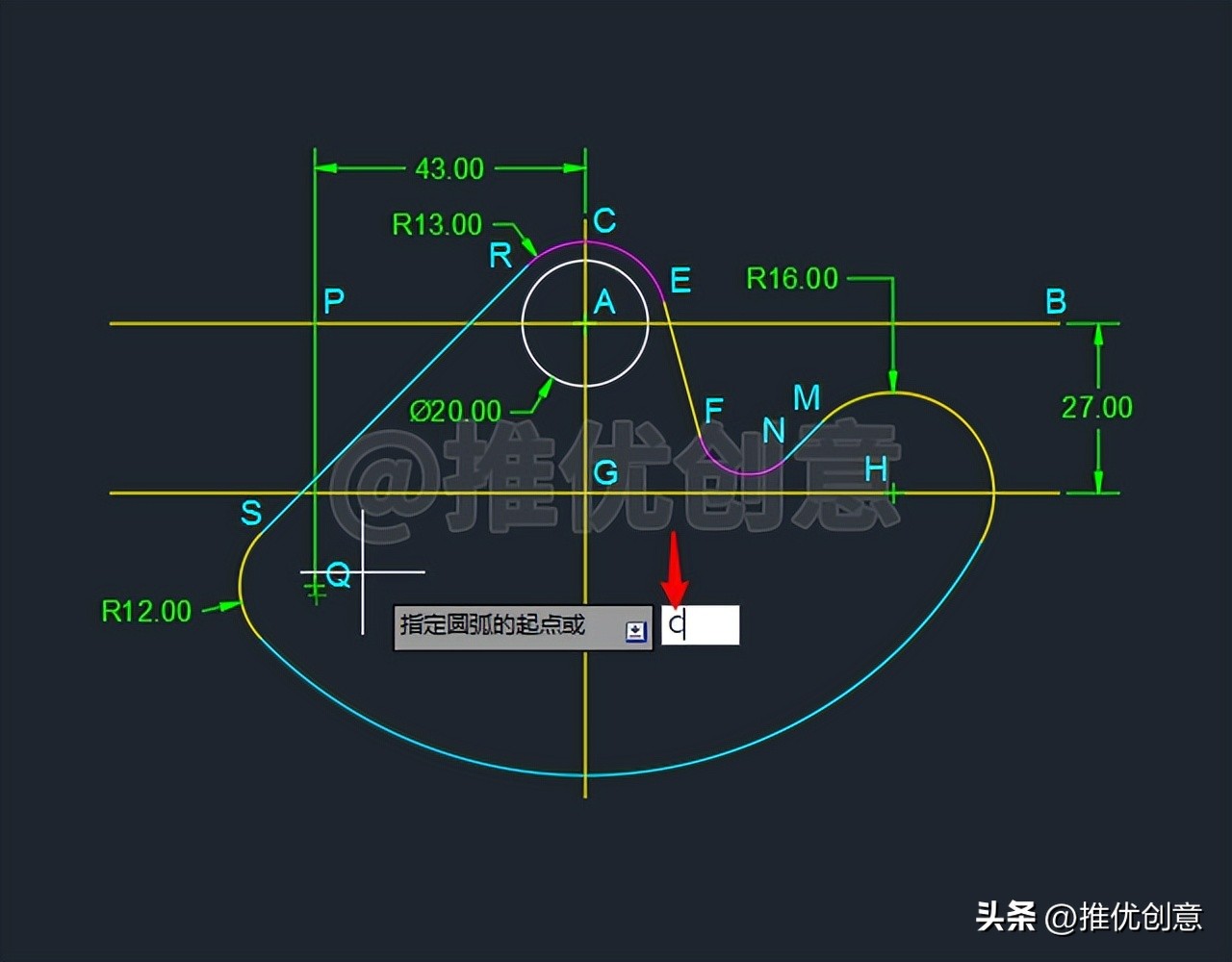

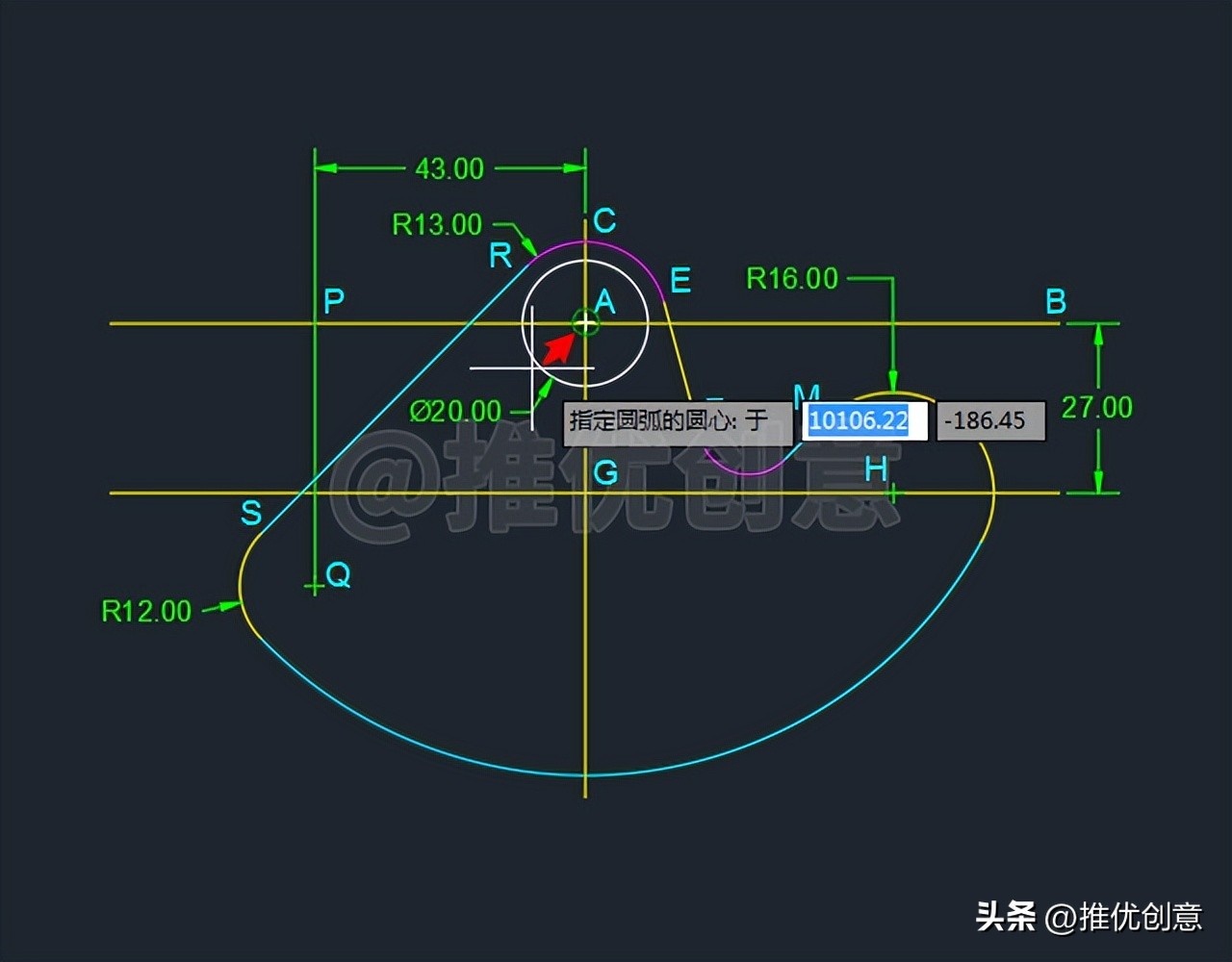

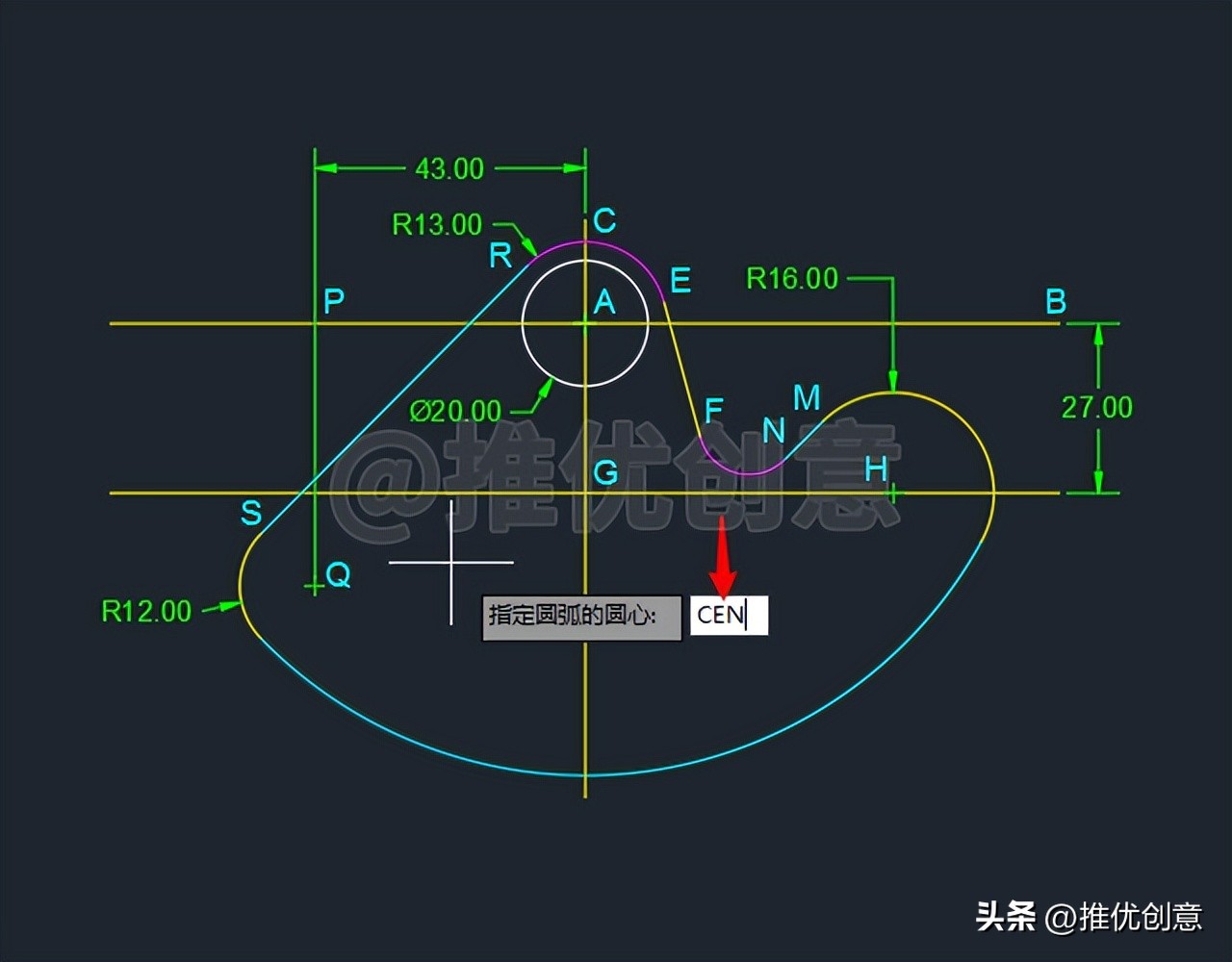

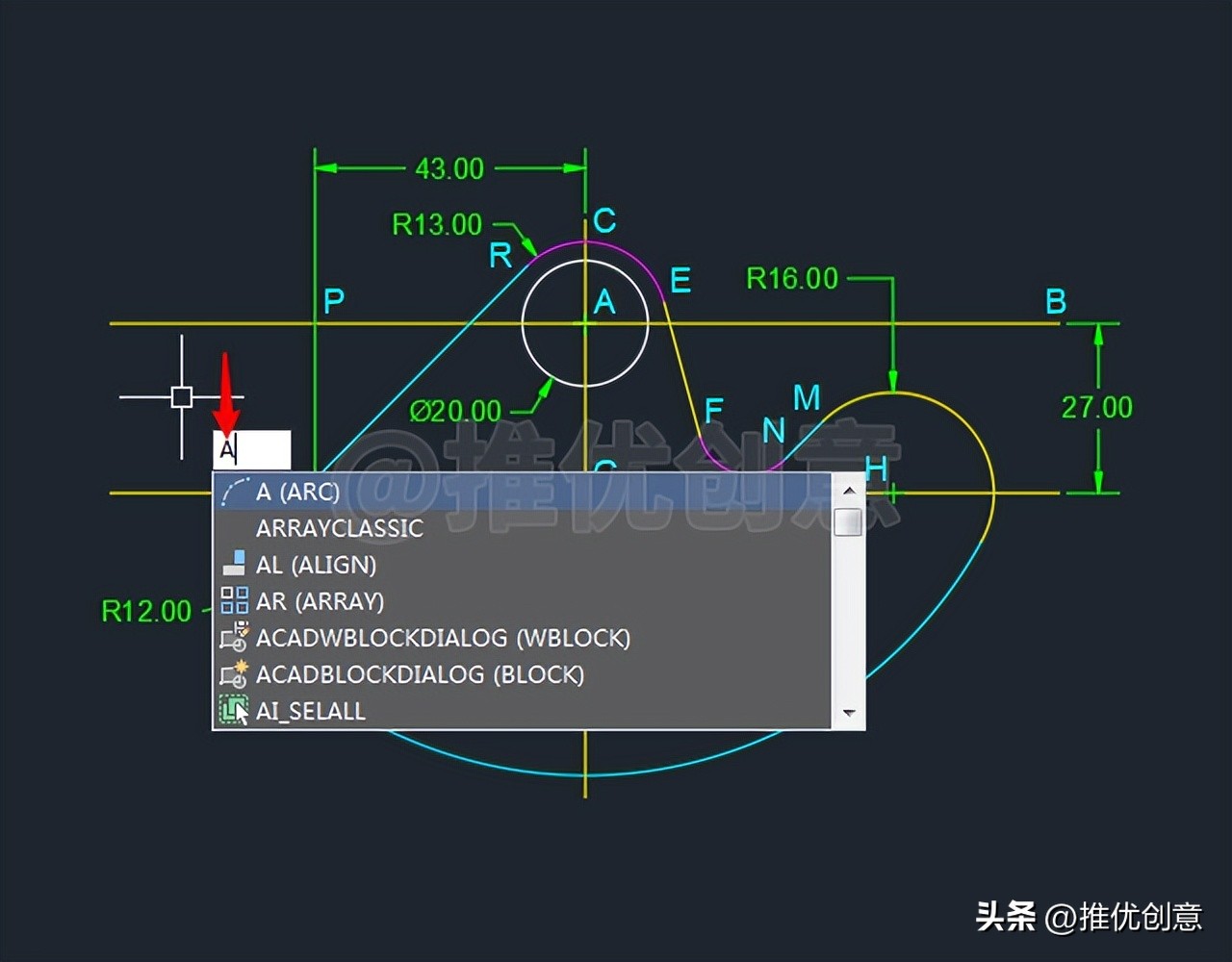

2.14、命令行输入“TR”后回车，启用“修剪”命令，根据绘图需要进行修剪，完成后如下图。

2.15、下面开始绘制左边R12的圆（对应原图左边R12的圆弧）。

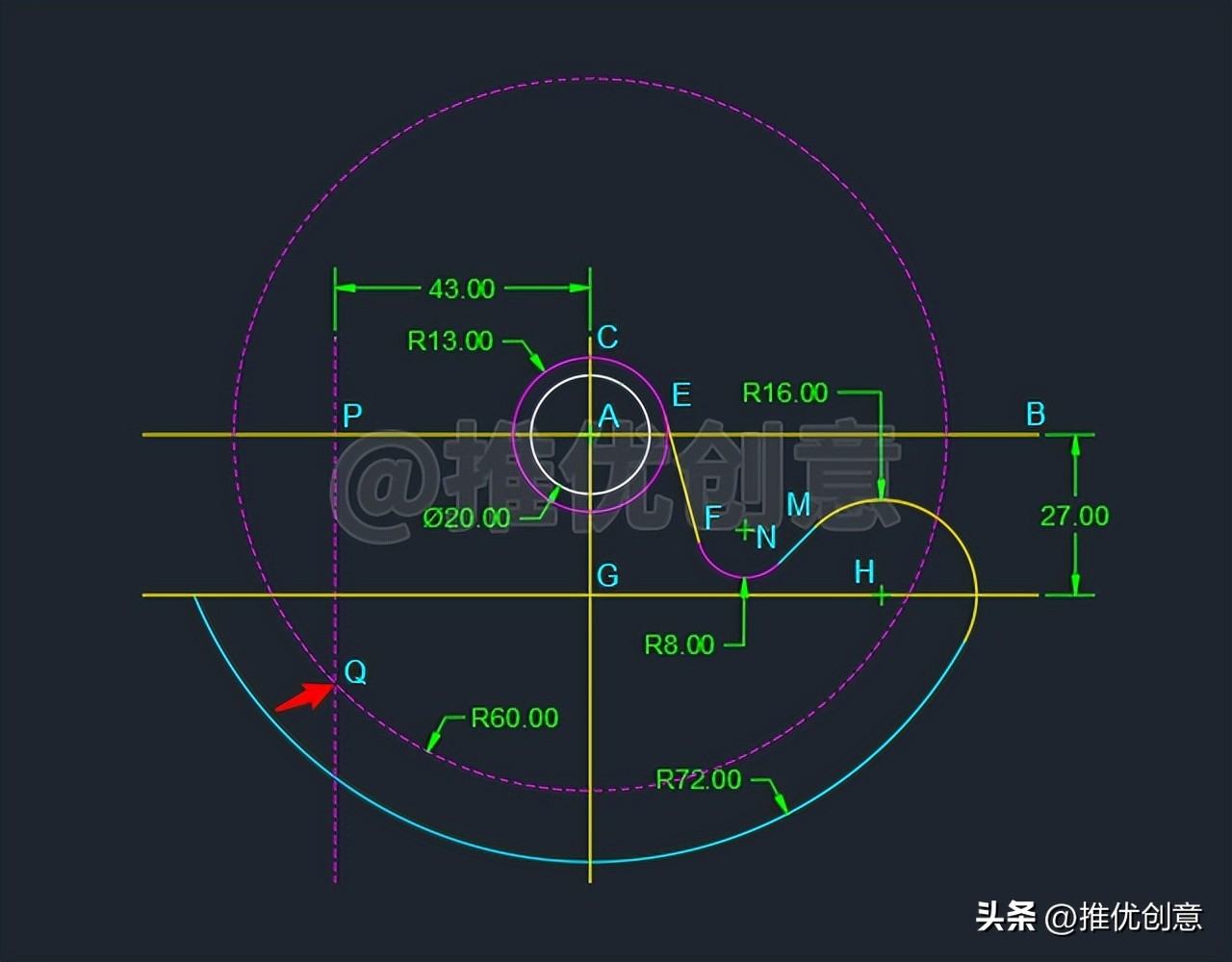

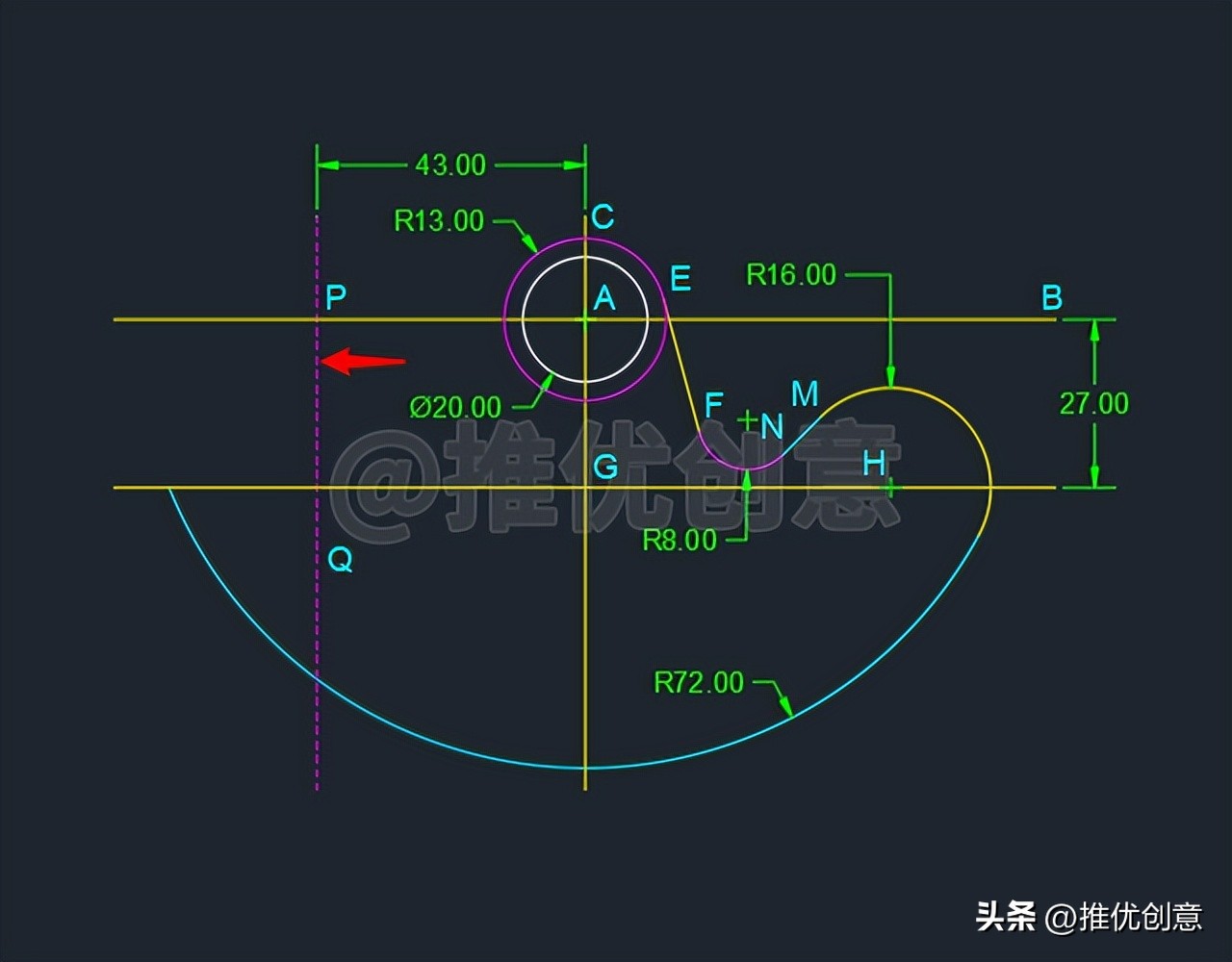

命令行输入“O”后回车，启用“偏移”命令，将黄色竖直中心线AC向左偏移43个单位，得到红色竖直虚线段PQ，从原图可以读出要绘制的R12的圆的圆心在这条红色竖直虚线段PQ上。

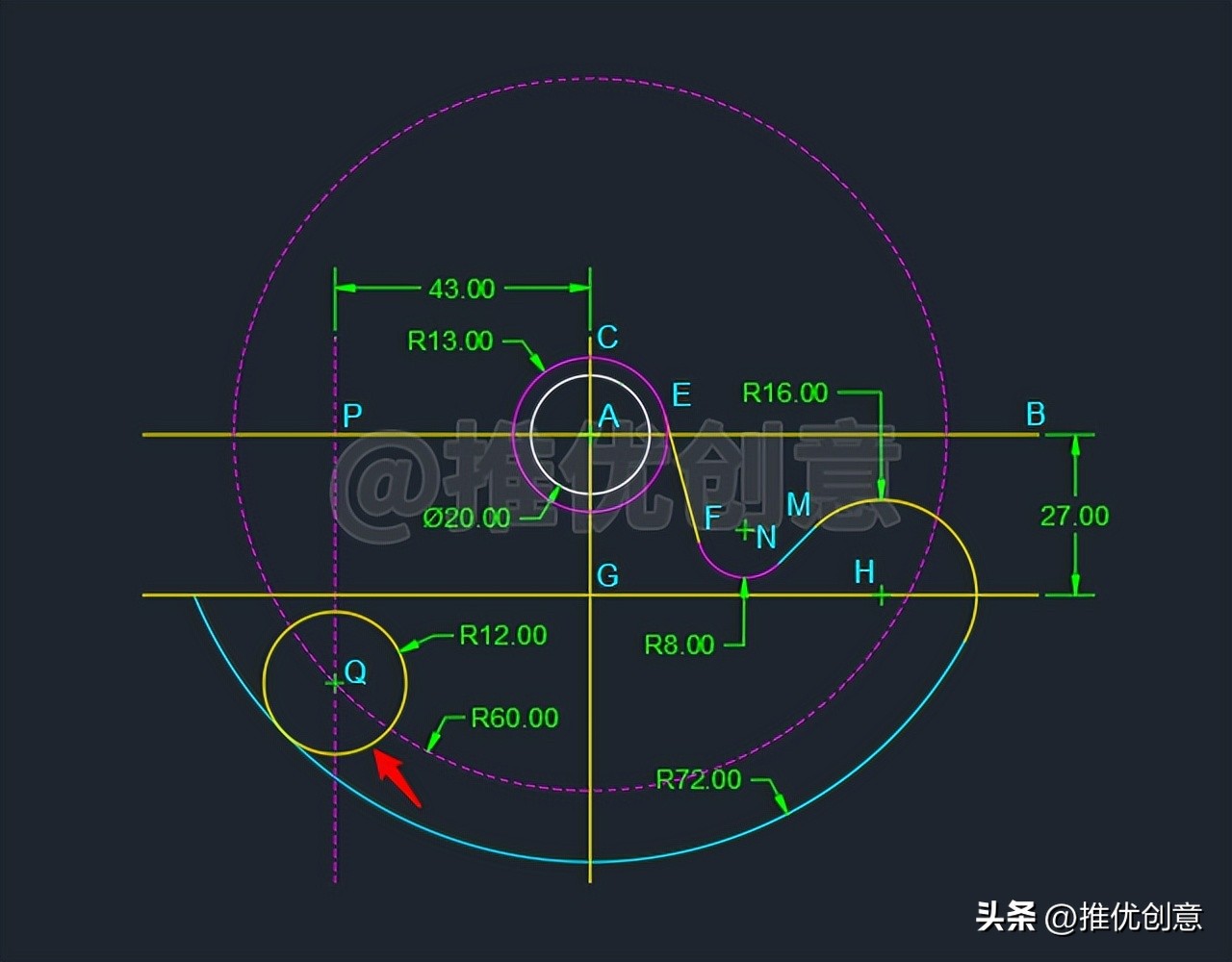

2.16、要绘制的R12的圆与青色圆弧A内切，因为“内切相减”，所以命令行输入“C”后回车，启用“圆”命令，捕捉圆心A为圆心，绘制一个半径为“72-12=60”个单位的红色虚线圆A，则要绘制的R12的圆的圆心在这个红色虚线圆A上。设红色竖直虚线段PQ与红色虚线圆A在下面交于点Q。
