目标：通过密封垫的制作，来介绍直线、阵列、修剪等功能的使用。
思路：运用直线、圆命令绘制密封垫，运用阵列和修剪命令编辑密封垫。

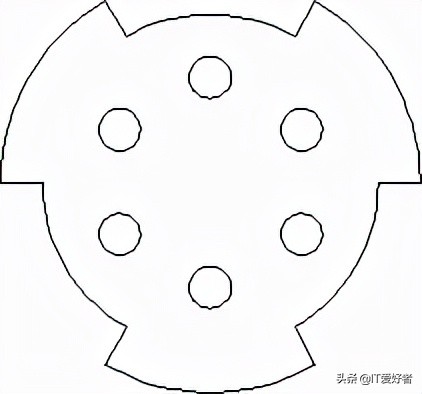

密封垫
操作步骤：
（1）单击“文件”|“新建”命令，新建一个图形文件。
（2）单击“绘图”|“直线”命令，或单击“绘图”工具栏中的“直线”按钮，或命令行中输入Line命令，以原点（0,0）为起点，绘制一条长为110的水平线。
（3）单击“绘图”|“直线”命令，以点（55,-55）为起点，点（55,55）为终点，绘制一条垂直线，如下图所示。
绘制直线
（4）单击“绘图”|“圆”|“圆心、半径”命令，捕捉水平线和垂直线的交点为圆心，绘制半径为25的圆，如下图所示。
绘制圆
（5）单击“绘图”工具栏中的“圆”按钮，捕捉半径为25的圆的圆心为圆心，分别绘制半径为40和50的同心圆；捕捉半径为25的圆与垂直线的交点为圆心，绘制半径为5的圆，结果如下图所示。
绘制圆
（6）单击“绘图”|“直线”命令，捕捉半径为40的圆与水平线的交点为起点，捕捉半径为50的圆与水平线的交点为终点，绘制一条直线。
（7）单击“修改”|“阵列”命令，或单击“修改”工具栏中的“阵列”按钮，打开“阵列”对话框，选中“环形阵列”单选按钮，单击“拾取中心点”按钮，选择同心圆的圆心为中心点，设置“项目总数”为6，“填充角度”为3600。
（8）单击“选择对象”按钮，选择刚绘制的直线和半径为5的圆，单击“确定”按钮，结果如下图所示。
阵列图形
（9）单击“修改”|“修剪”命令，或单击“修改”工具栏中的“修剪”按钮，按如下图所示修剪图形。
修剪图形
前面几章介绍了二维机械零件图的绘制方法，总体来说比较简单，非常适合初学者上机操作。对AutoCAD感兴趣的朋友，可以关注我，或者私信我，大家一起交流学习。
