好的设计方案离不开
好看的概念分析图
不仅能够很好演示设计效果
还能辅助设计方案的具体细节
今天要给大家分享的是
SketchUp+Photoshop制作

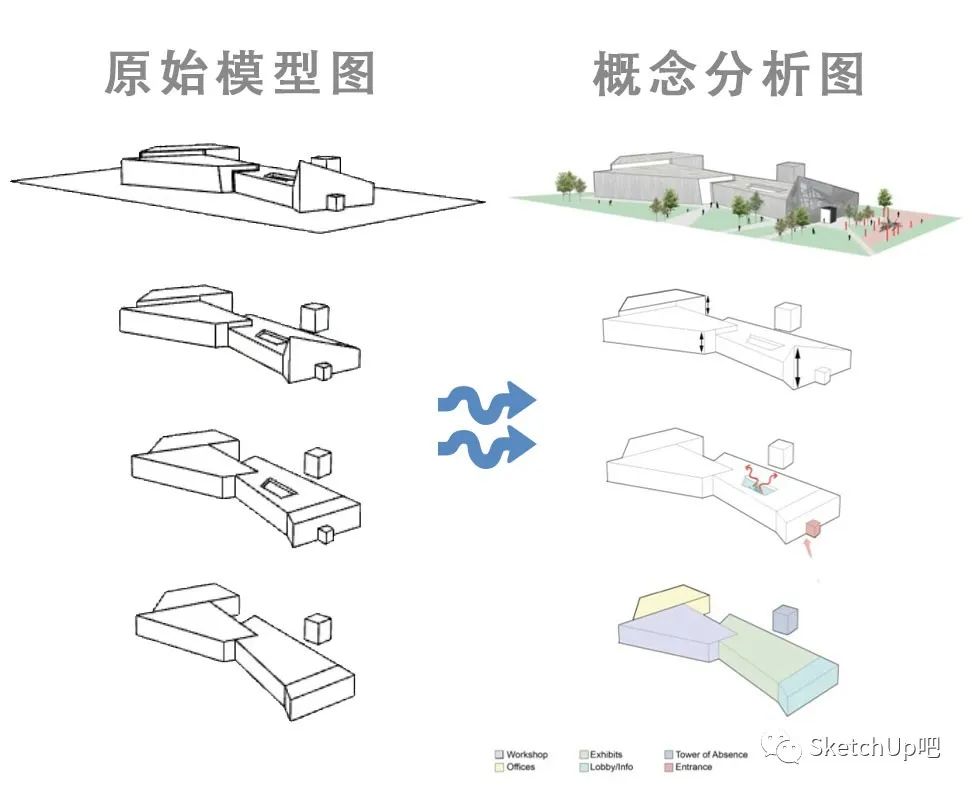

小清新风格的建筑概念分析图
▼
视频教程
文件-导出-二维图形，选择高质量方便后续的操作。
02、区域划分图

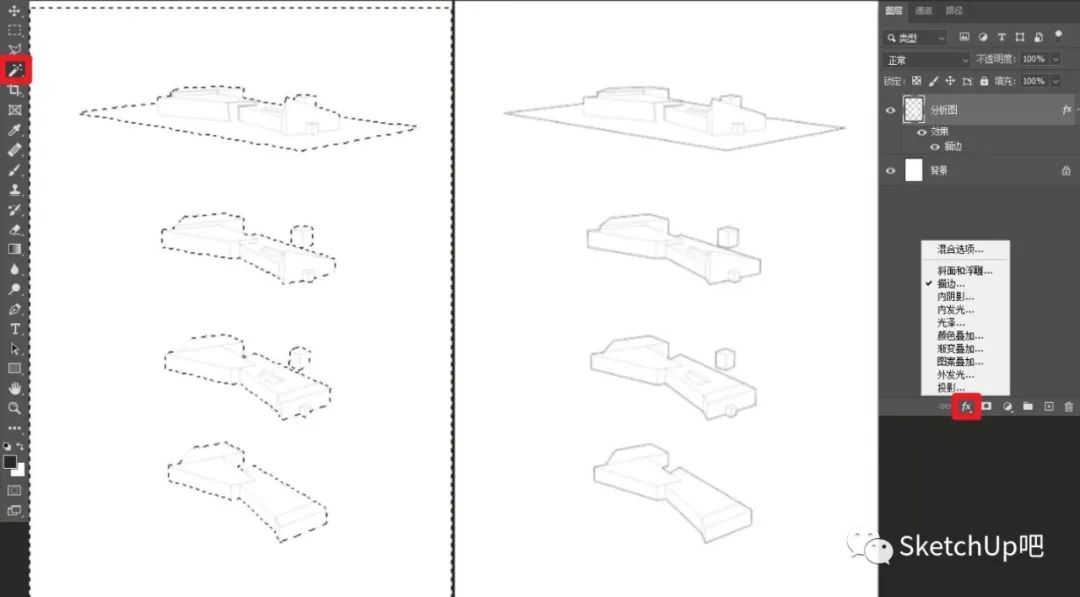

PS新建A3大小的文档，导入图形，魔棒工具选中白色背景区域并删除，添加图层样式-描边；

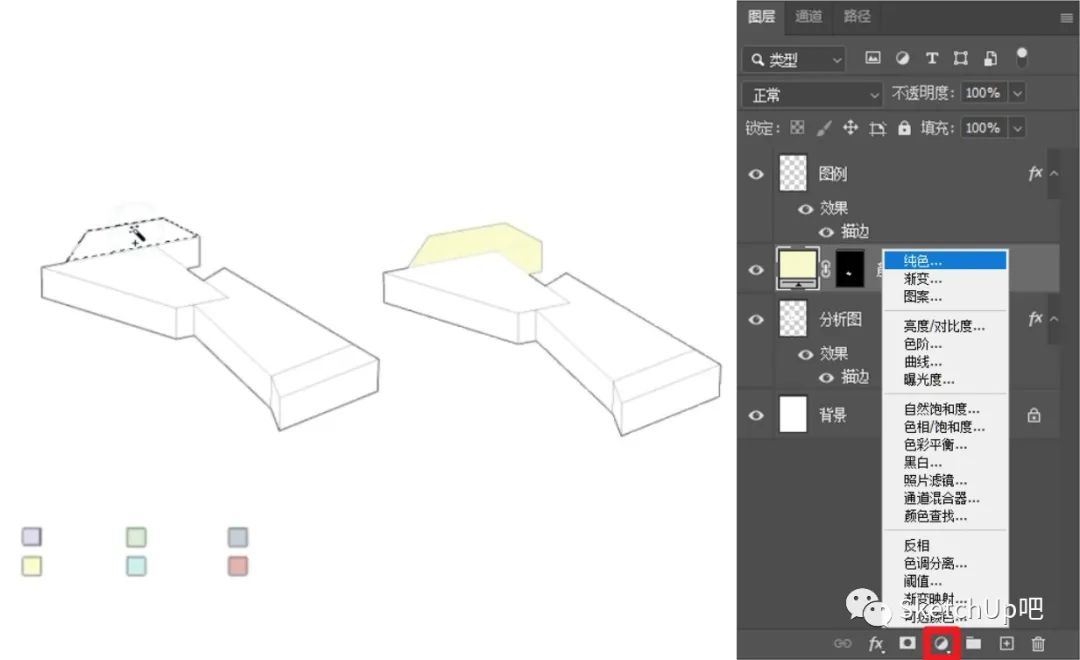

新建一个颜色图例，魔棒工具选区后点击“创建新的填充或调整图层”-纯色，拾取图例颜色，对选区填色；

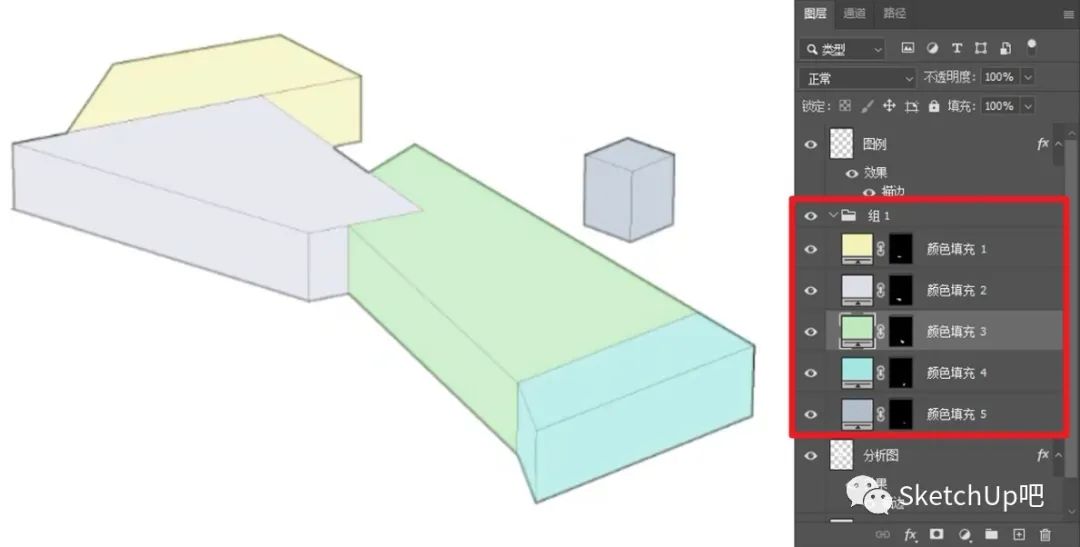

重复填色步骤得到下图：
03、方案改造图

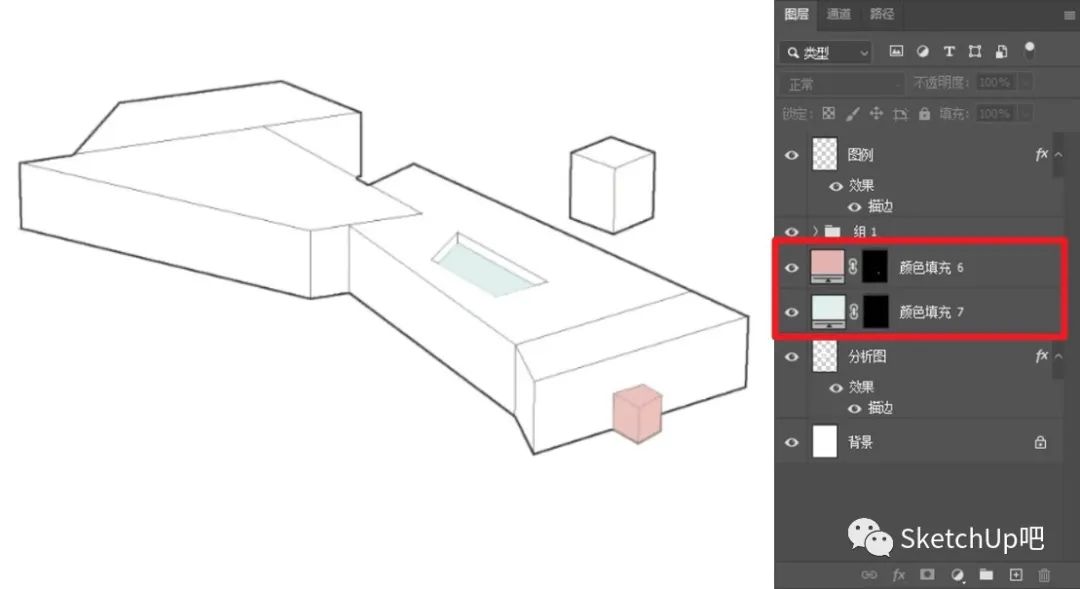

同样的填色步骤，区分出中央庭院和入口处；

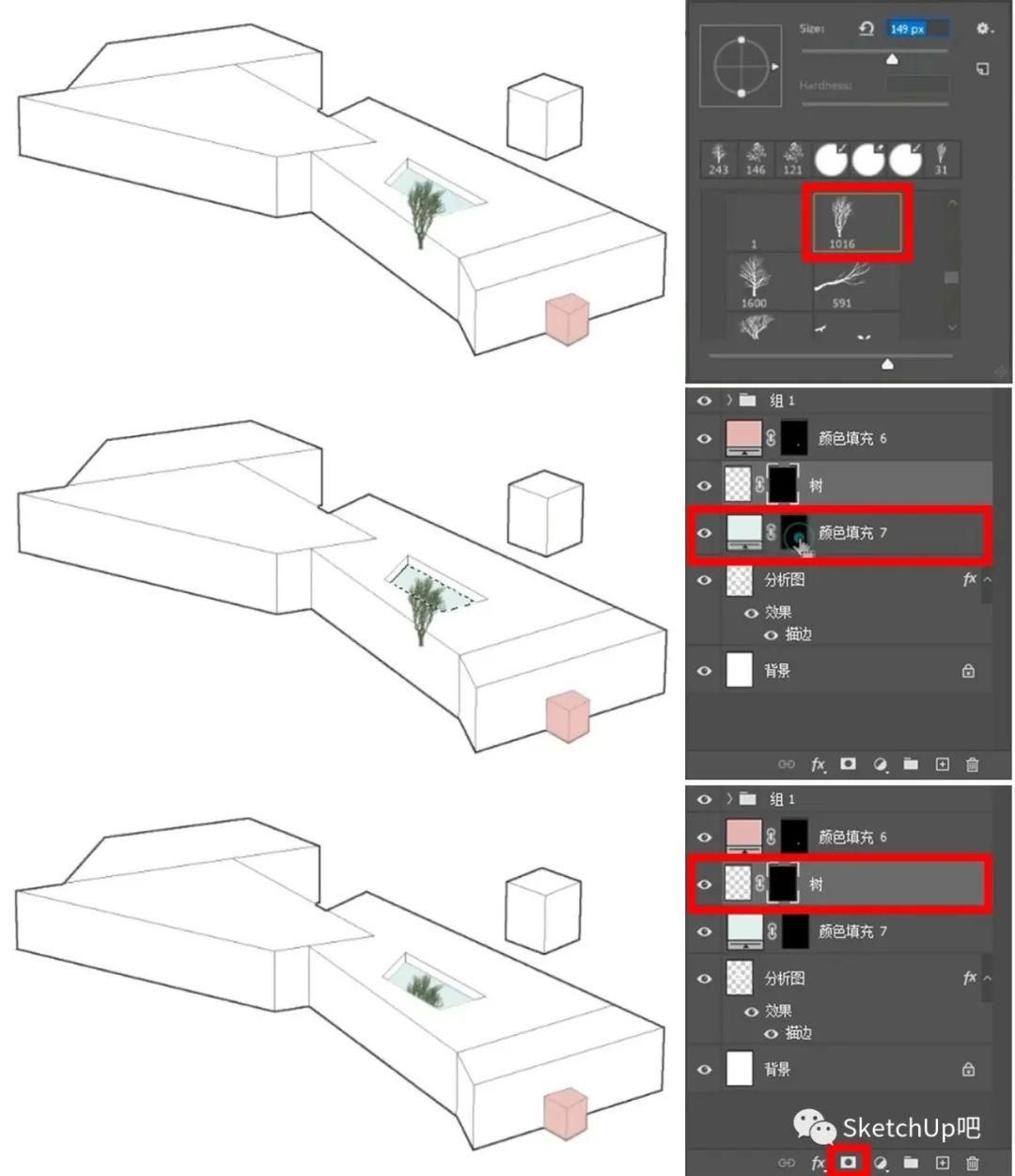

使用画笔工具画一棵树，按住Ctrl键点击框选出庭院区域，再点击树图层使用剪贴蒙版将树置于庭院下；

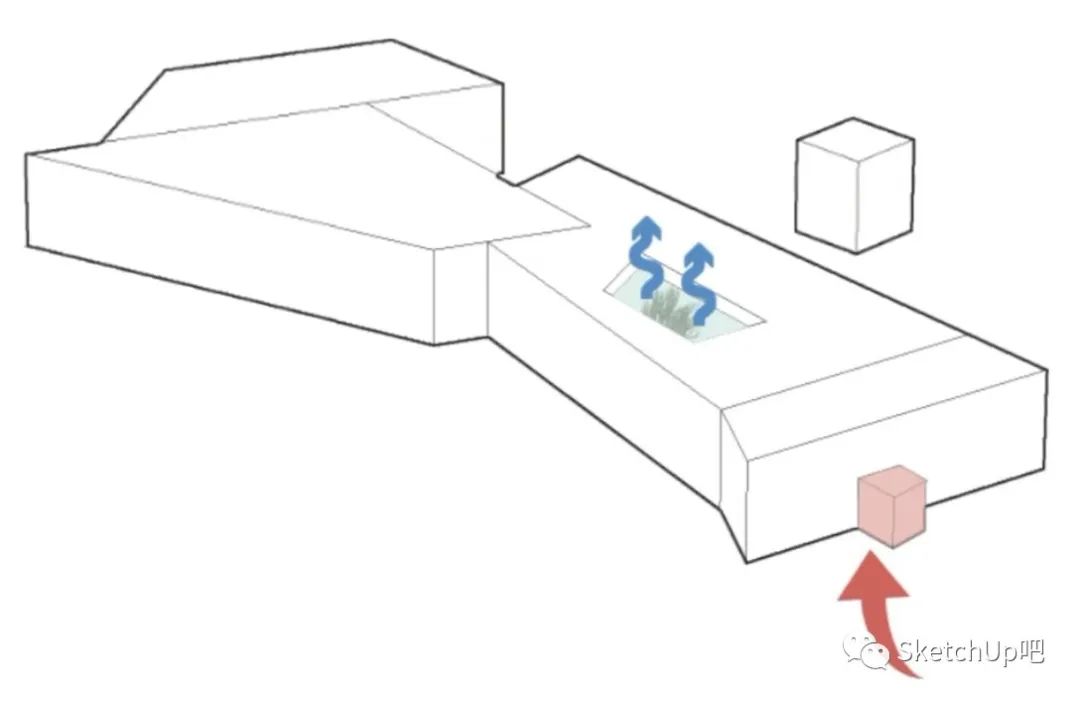

这里放置蓝色弯曲的箭头表示通风，红色箭头强调入口。
04、空间尺度图

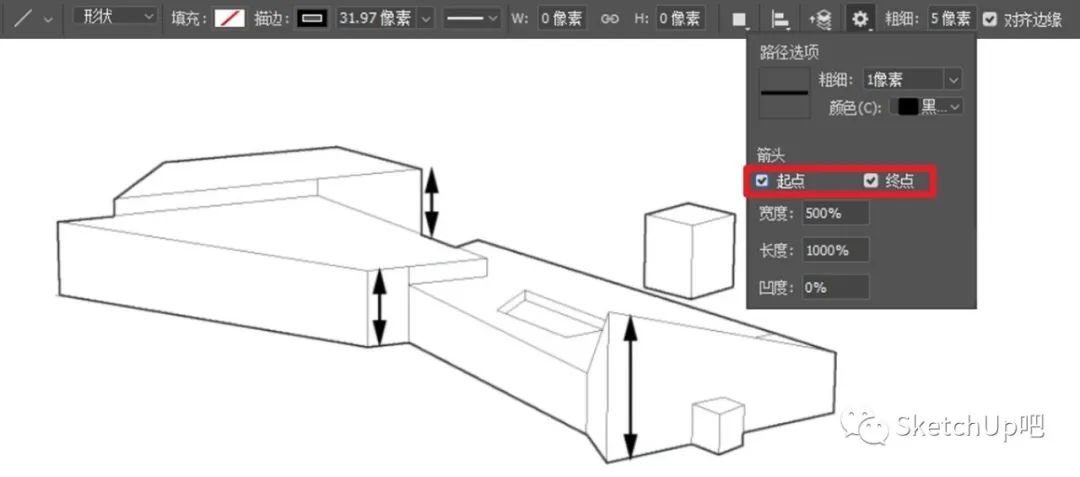

直线工具-路径选项-勾选起点和终点-粗细设置为4~5左右，得到双箭头形状，标示出建筑体块的高度。
05、效果展示图

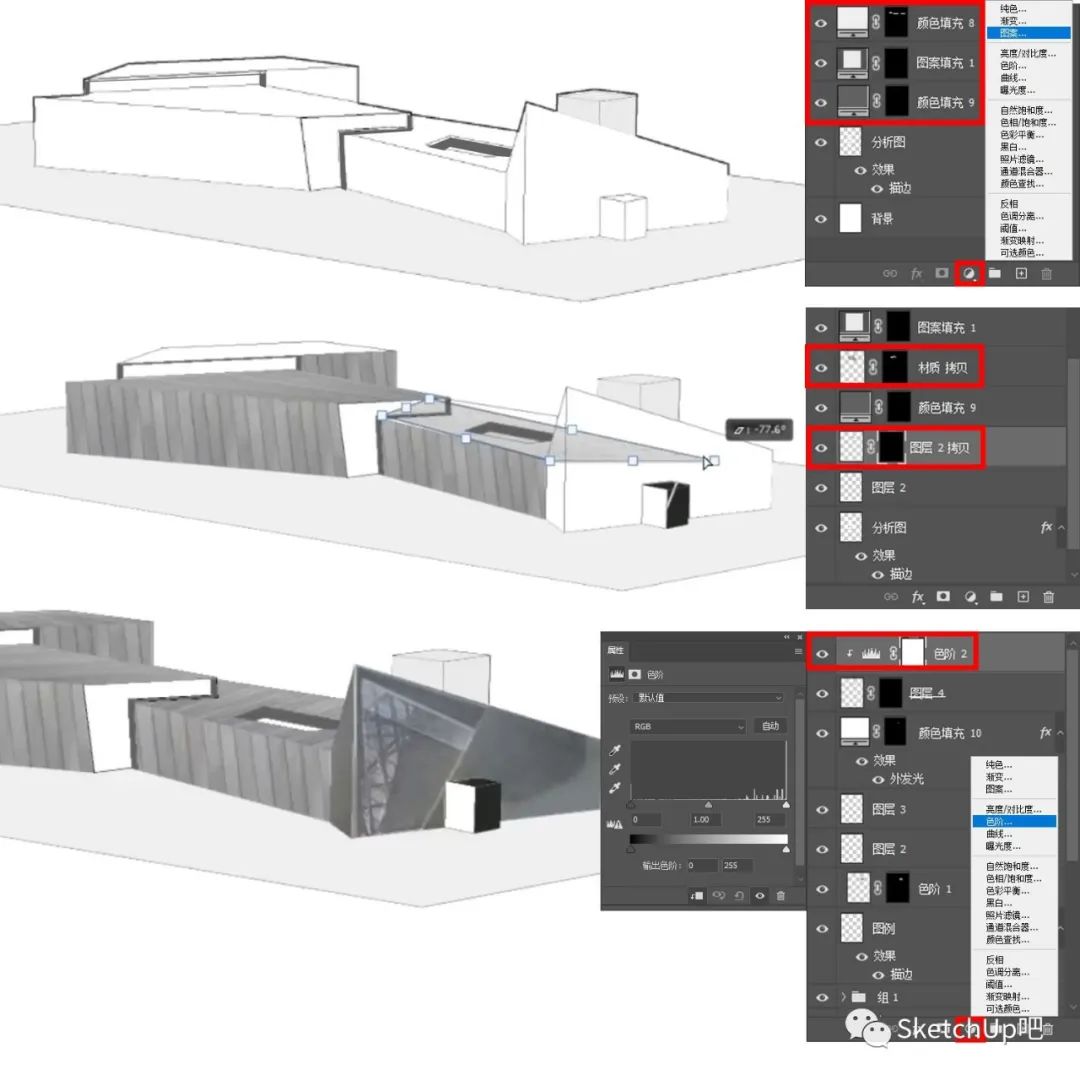

地面先填充灰色，侧边填深色阴影，导入材质进行铺贴。
尖角造型的灵感是来自丹尼尔·利贝斯金德军事博物馆，所以这里直接找了一张同角度的参考图铺贴。
画笔工具画出道路，添加入口通道和树、人等细节就搞定了。

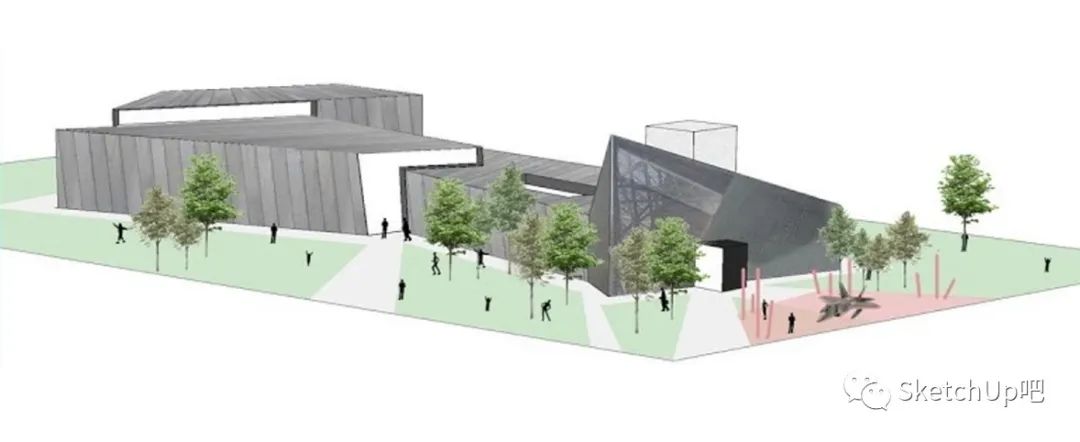

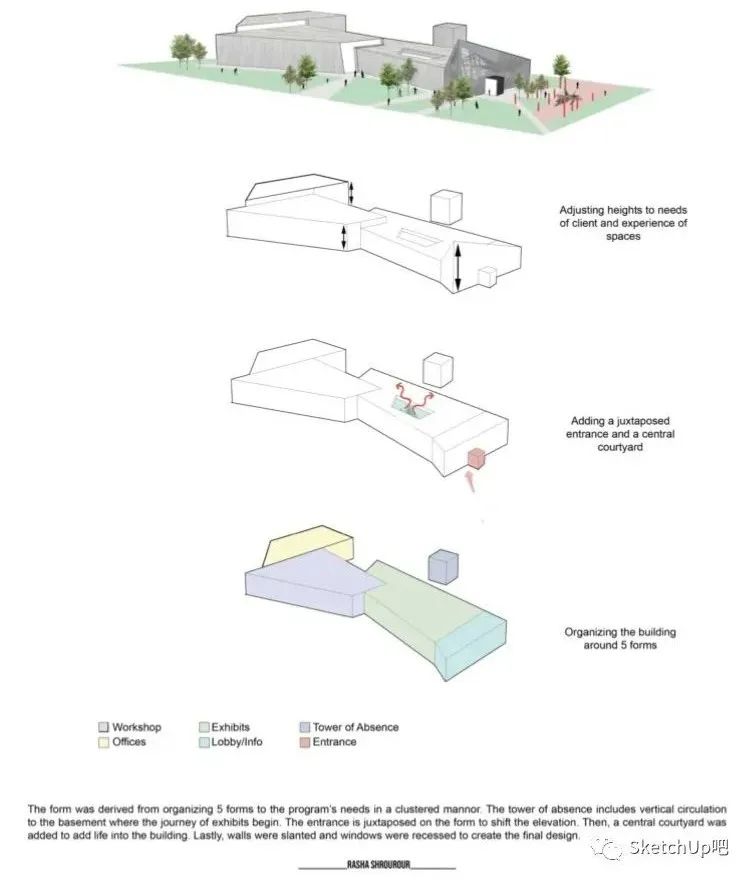

最终效果展示
▼
