建模步骤

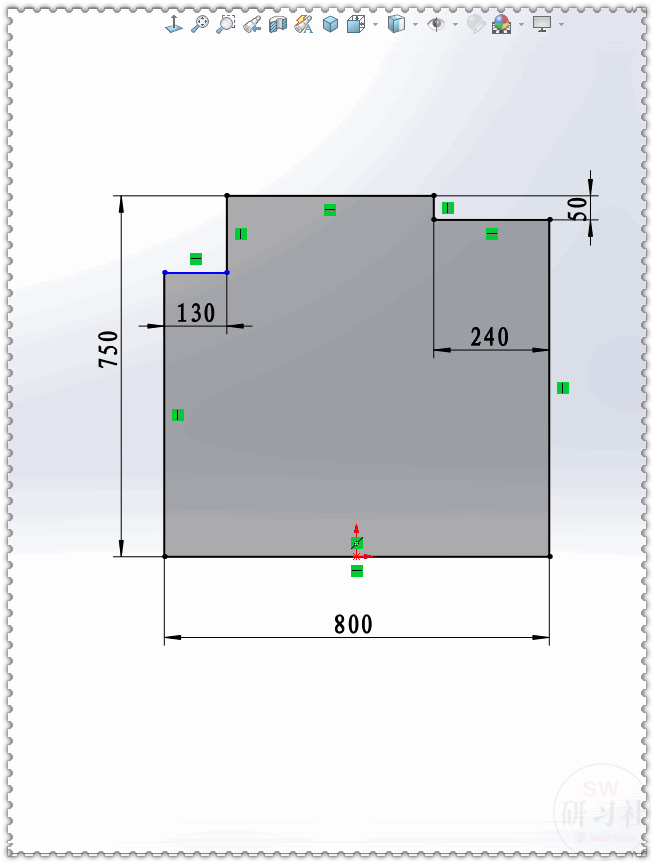

1.【前视基准面】画草图

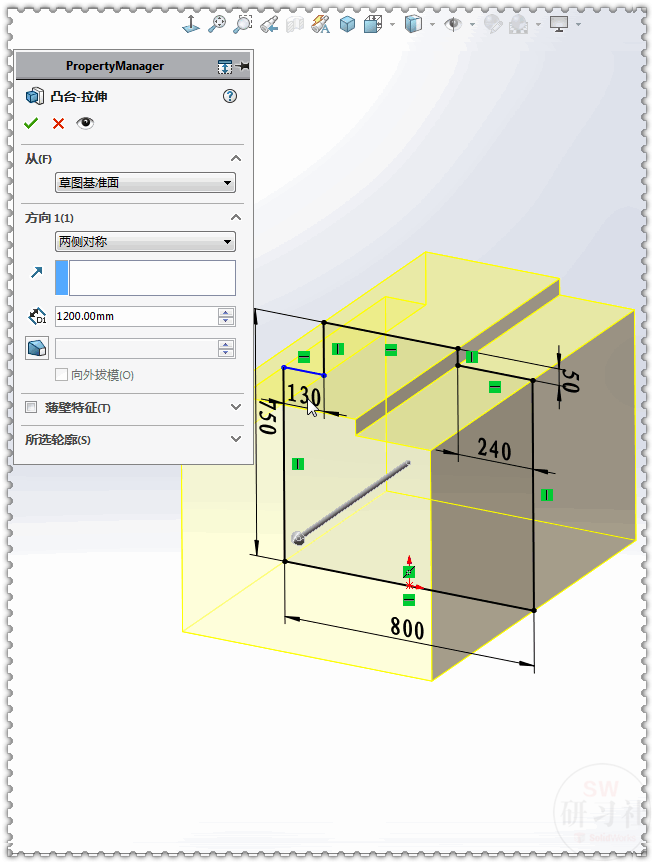

2.2.【拉伸凸台】两侧对称：1200

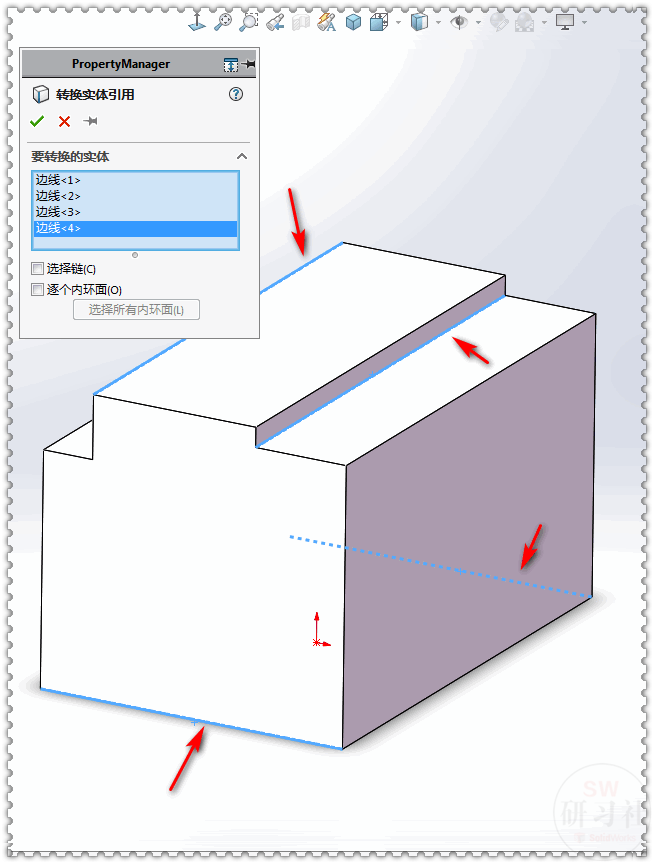

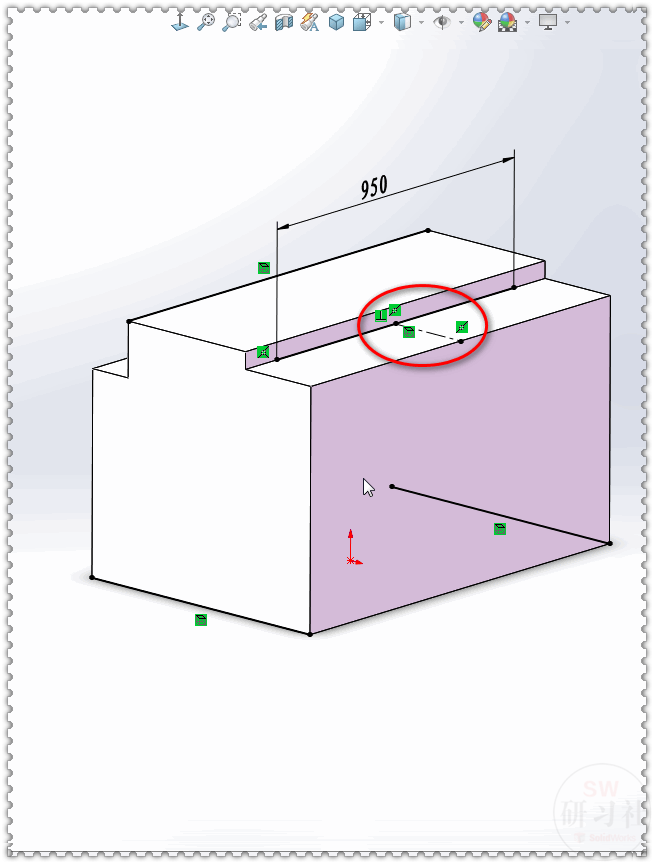

3.3.【3D草图】-【转换实体引用】四根边线

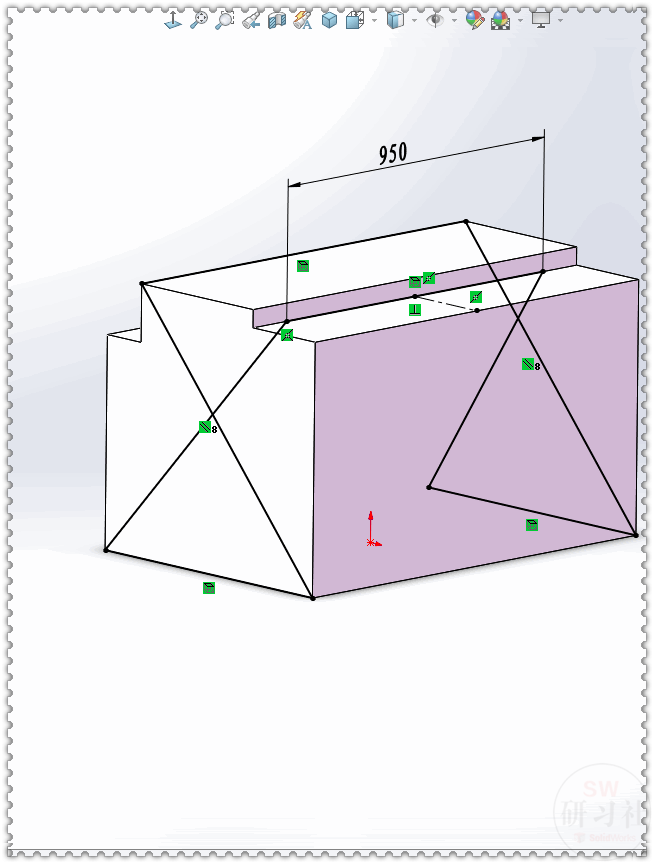

4.3-1.拖动两个端点调整直线长度，添加：中点和垂直几何关系
5.3-2.用直线连接各个端点

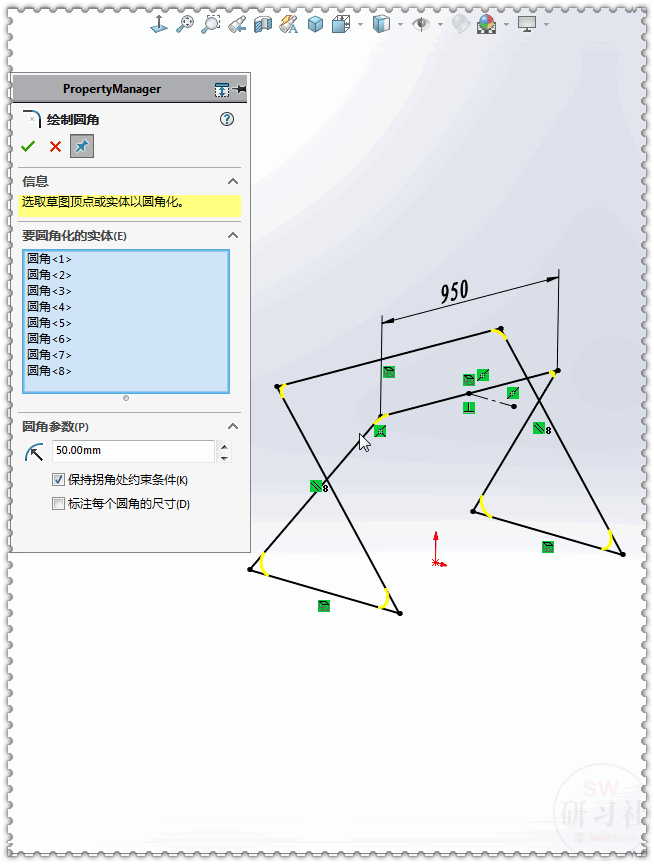

6.（在实体上右键——隐藏）3-3.【圆角】半径：50

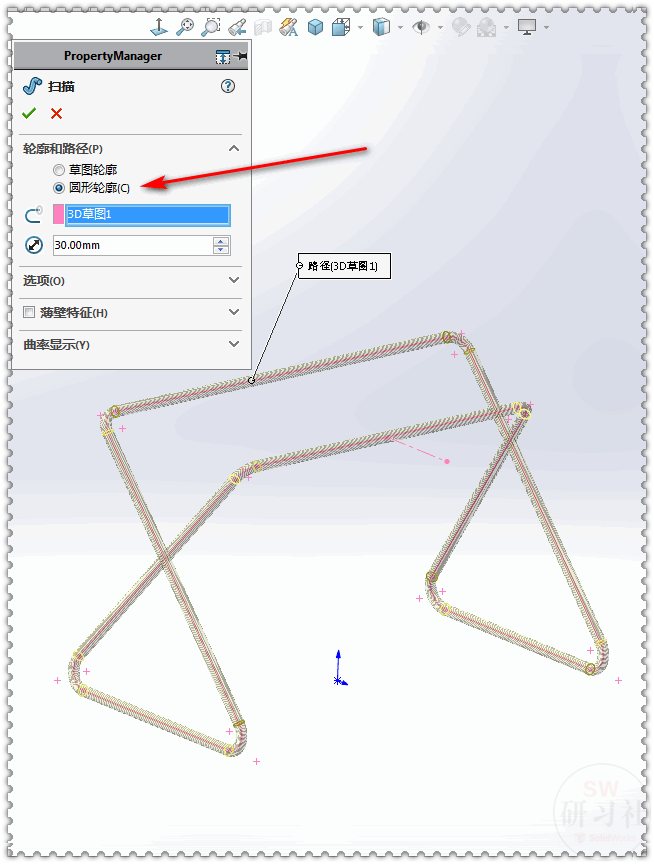

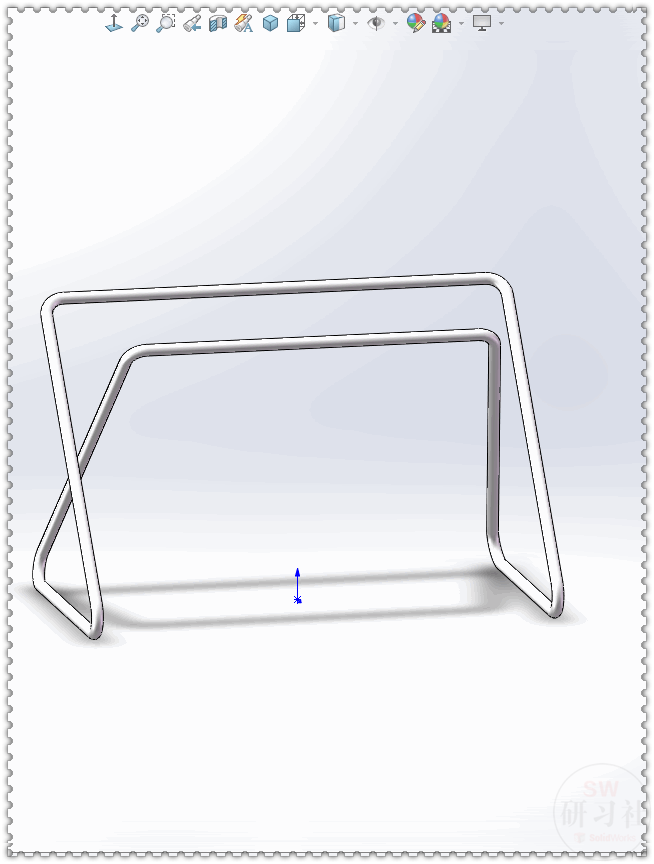

7.（也可以不用画实体，直接用3D完成这个路径）4.【扫描】圆形轮廓，直径：30

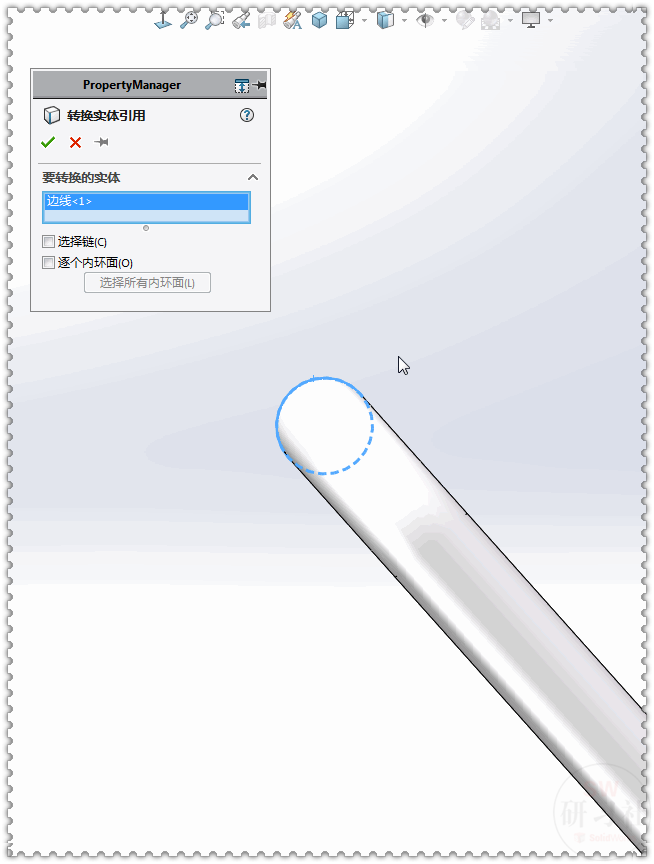

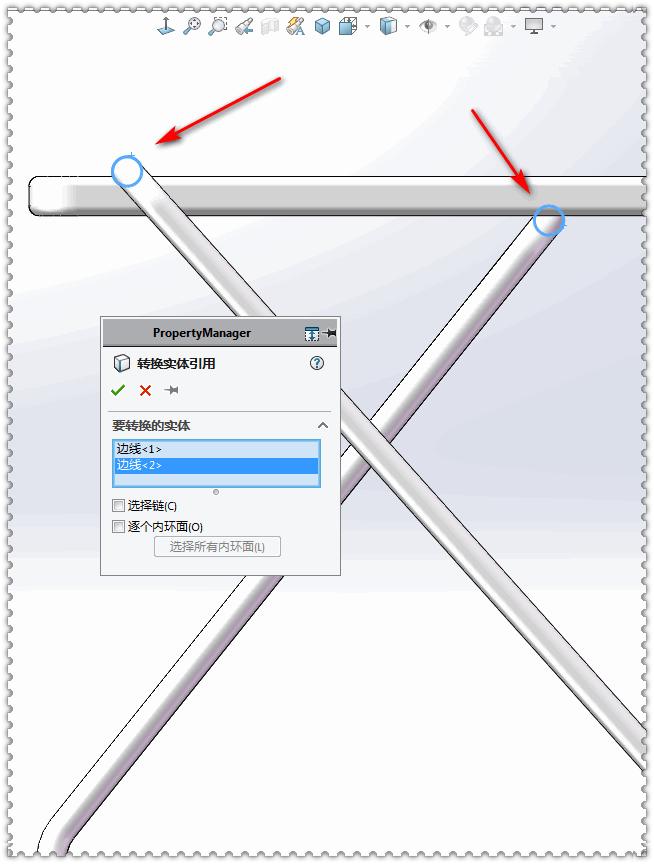

8.5.【前视基准面】草绘图形，【转换实体引用】两个圆，并转为构造线

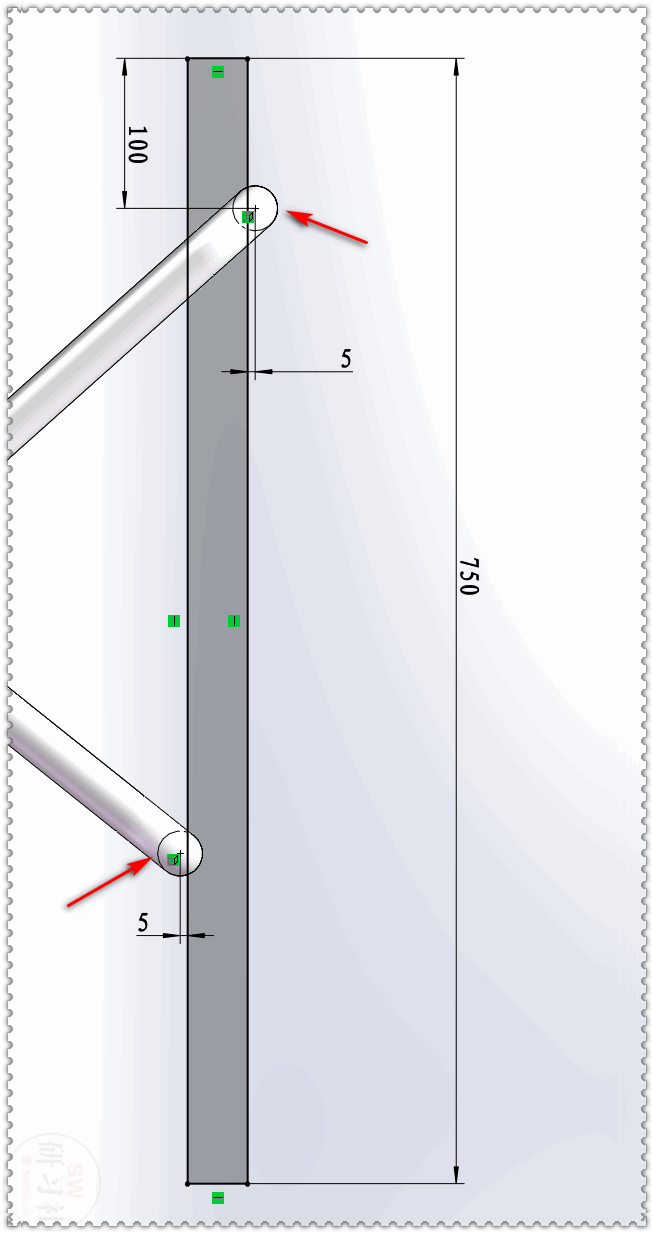

9.5-1.画一个矩形，添加标注
10.6.【拉伸凸台】两侧对称：1100 ，去掉：合并结果

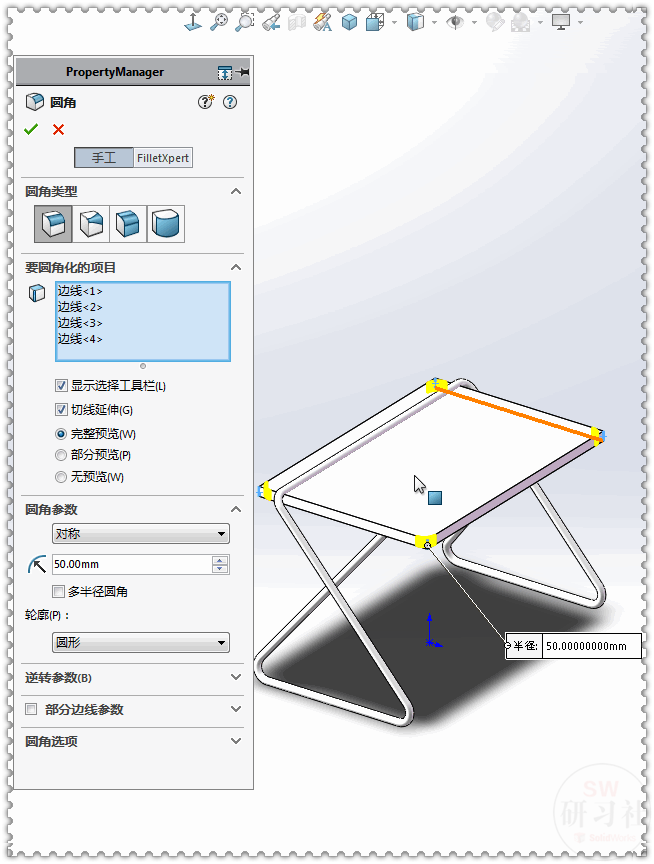

11.7.【圆角】半径：50

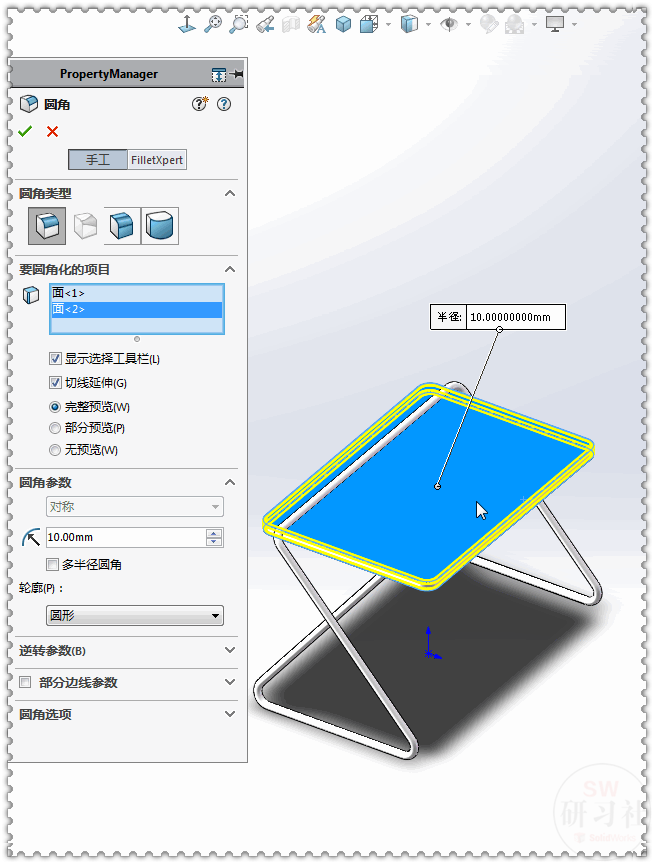

12.8.【圆角】选择上下两个面，半径：10
13.9.【前视基准面】草图图形，还是【转换实体引用】两个圆

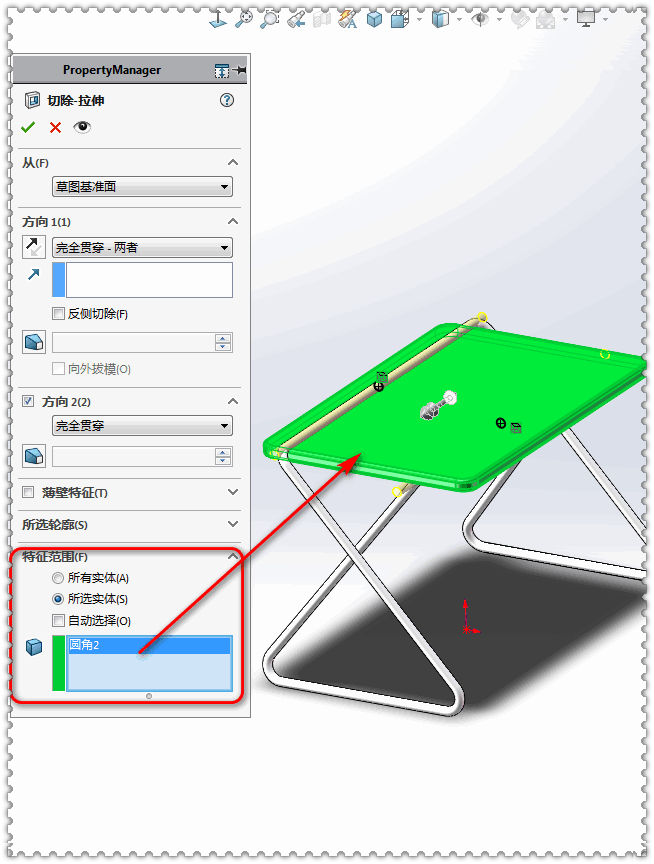

14.10.【拉伸切除】完全贯穿两者，特征范围：只选择绿色实体

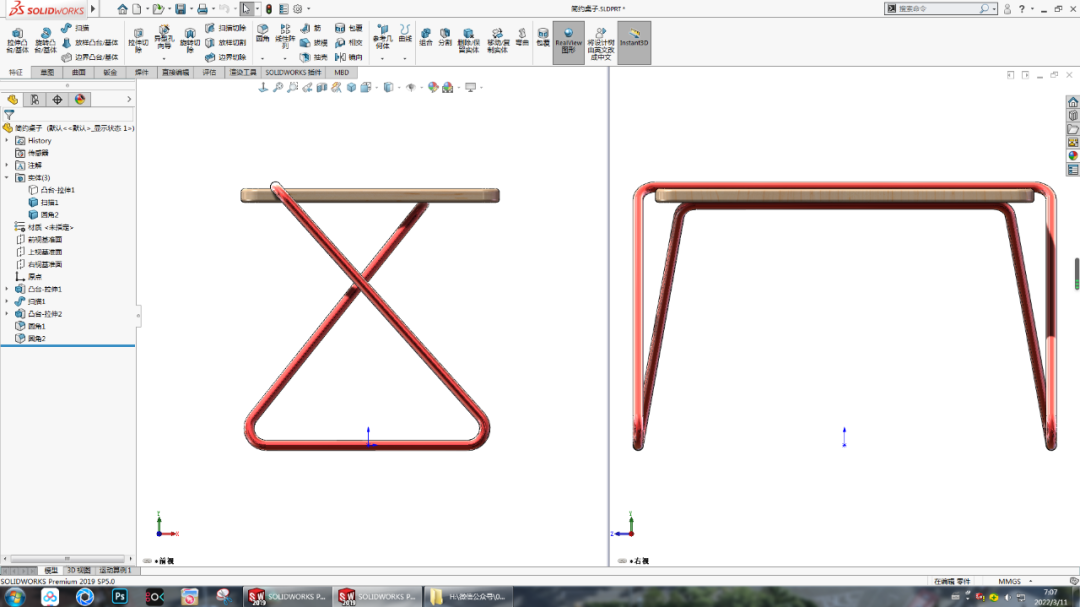

15.11.完成
