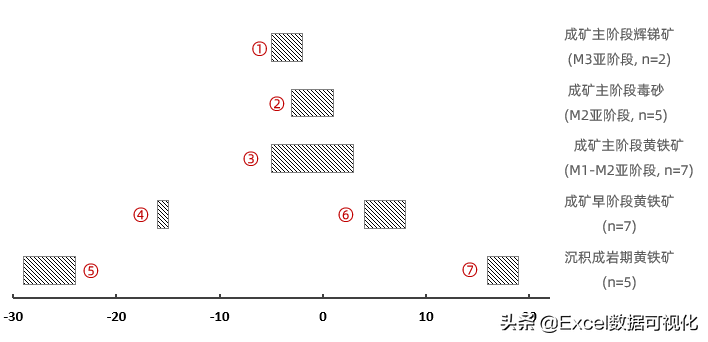

昨天给大家案例了一个变形条形图表，2种方法可以做出这样的效果。

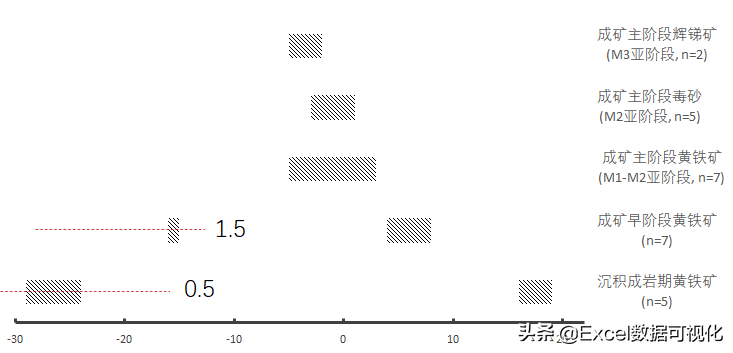

方法1.条形图+散点图。
方法2.条形图+单元格。
该图表设计的知识点有①堆积条形图；②散点图辅助；③图表填充；④添加数据；⑤更改图表类型等综合知识点。
昨天，安利了第一种方法，今天给大家介绍第二种方法2.条形图+单元格。
二、散点图+单元格作图
散点只不过效果略微差了一点，再图形填充还原度没那么高，但是在绘制图表更方便省时，更容易得到精准的图表。
1.作图数据
根据我们之前整理出来的数据，容易求得每一个阴影长度，和定位。
具体作图数据如下：
阶段 | X轴 | Y轴 | 长度 | 备注 |
成矿主阶段辉锑矿 | -5 | 4.5 | 3 | 阴影① |
成矿主阶段毒砂 | -3 | 3.5 | 4 | 阴影② |
成矿主阶段黄铁矿 | -5 | 2.5 | 8 | 阴影③ |
成矿早阶段黄铁矿 | -16 | 1.5 | 1 | 阴影④ |
沉积成岩期黄铁矿 | -29 | 0.5 | 5 | 阴影⑤ |
成矿早阶段黄铁矿 | 3 | 1.5 | 4 | 阴影⑥ |
沉积成岩期黄铁矿 | 15 | 0.5 | 3 | 阴影⑦ |
比较多同学会对Y轴的坐标不太理解，这里简单解释一下。
Y轴对应是5个阶段，假设每一个阶段高度为1，那么图表刚刚好在每个阶段正中央。也就是0.5的位置，依次为0.5, 1.5, 2.5 ,3.5, 4.5。

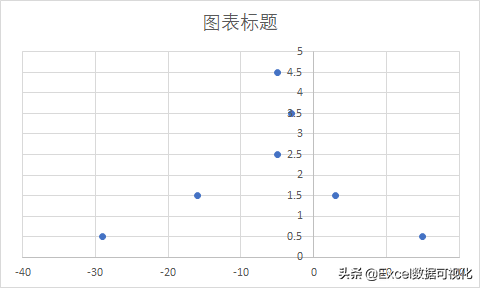

选中X、Y轴坐标，绘制散点图。

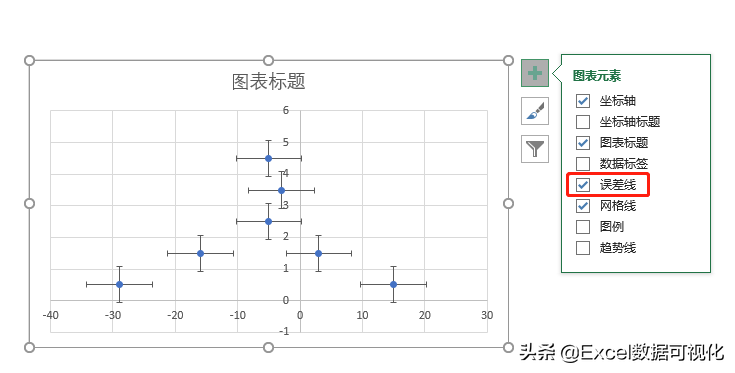

接着需要利用一个叫误差线的东西，不少同学是没有用过的。选择图表，在右侧的+添加误差线。
把纵向的误差线删掉，保留横向的误差线。

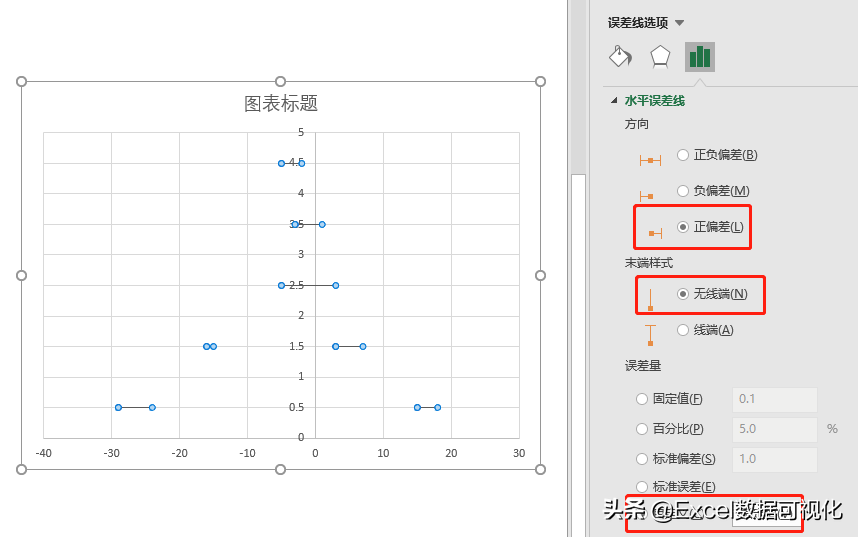

选择误差线【正偏差】【无线端】，误差值改为【指定值】。
指定值选择，【正偏差】阴影的长度值列，【负偏差】不用管。

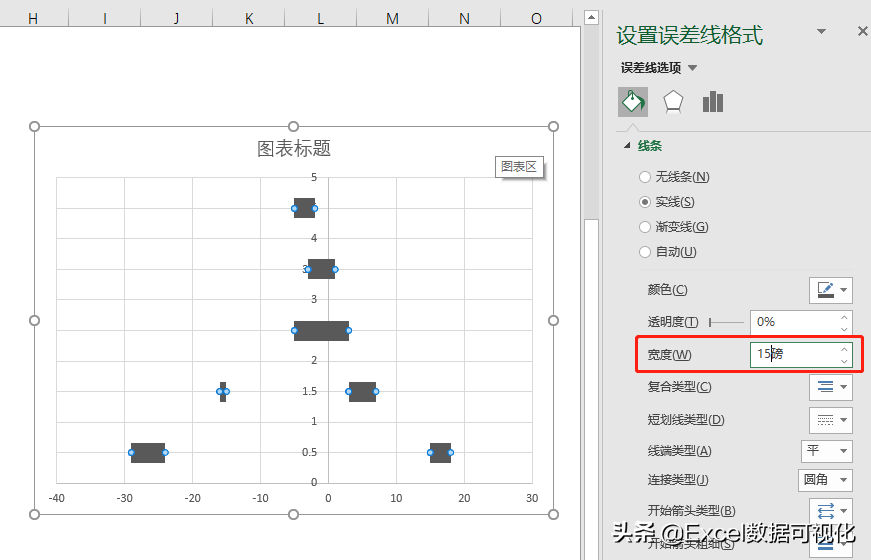

还是选择到误差线，在【填充选项】，把线条改为【15磅】。

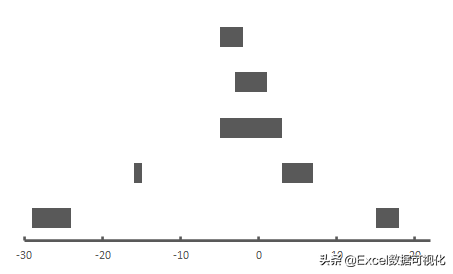

把散点图改为无填充、删除多余的网格线坐标轴可得：

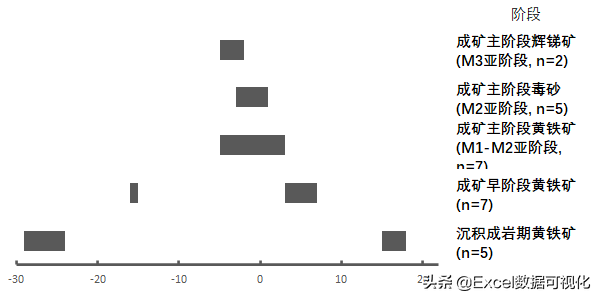

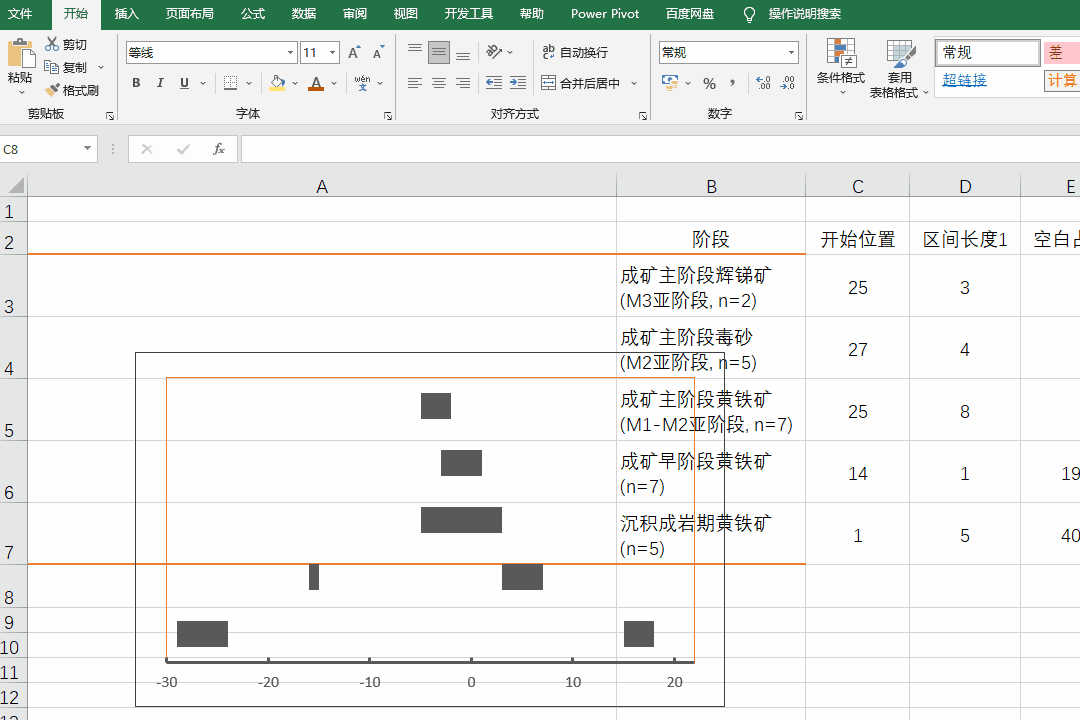

等等，还没有每个阶段的说明，这里用单元格+图表拼合。为了每个阶段与图表紧密对齐，这里是把里面的绘图区的框（橙色的），对齐到单元格橙色的线条。
小提示：按住Alt+鼠标拖动，可以准确锚定单元格边框。

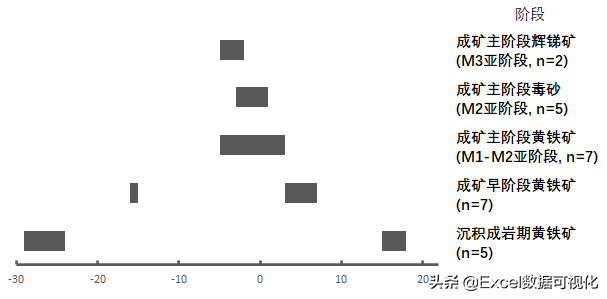

调整格式后，可得：
