工控知识在很多人眼里都是复杂而多变的，其实所有的技能型知识内容都是由无数的基础理论知识加上实操经验组合而成的。接下来的日子，小编会帮助大家搜集整理行业基础常识，如果你也对此有兴趣，那就和我一起看下去吧！

电气识图与制图

什么是电气图？

电气图是按照相约的符号和规则来描述的工程语言。

通过直观图形来传达信息，实现信息结构的传送和表达，实现技术交流。

电气信息结构文件编制与电气图形符号一样，也是一种电气工程语言。

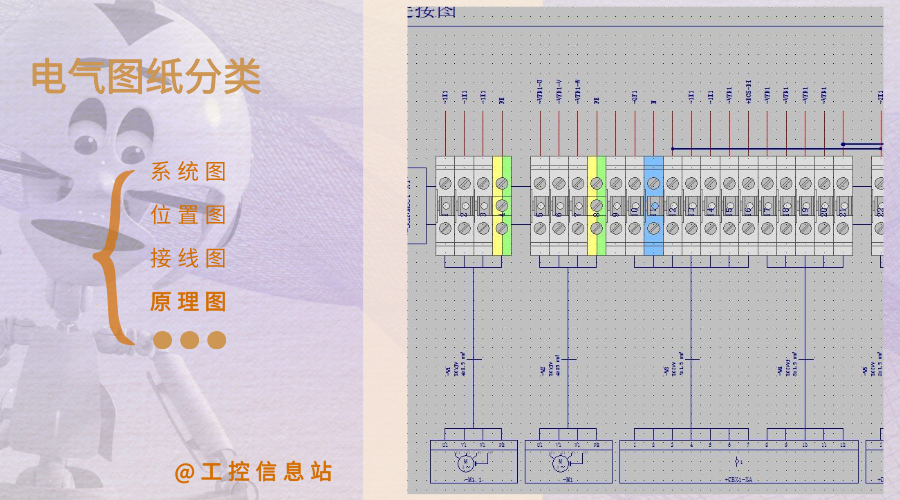

电气图纸分类

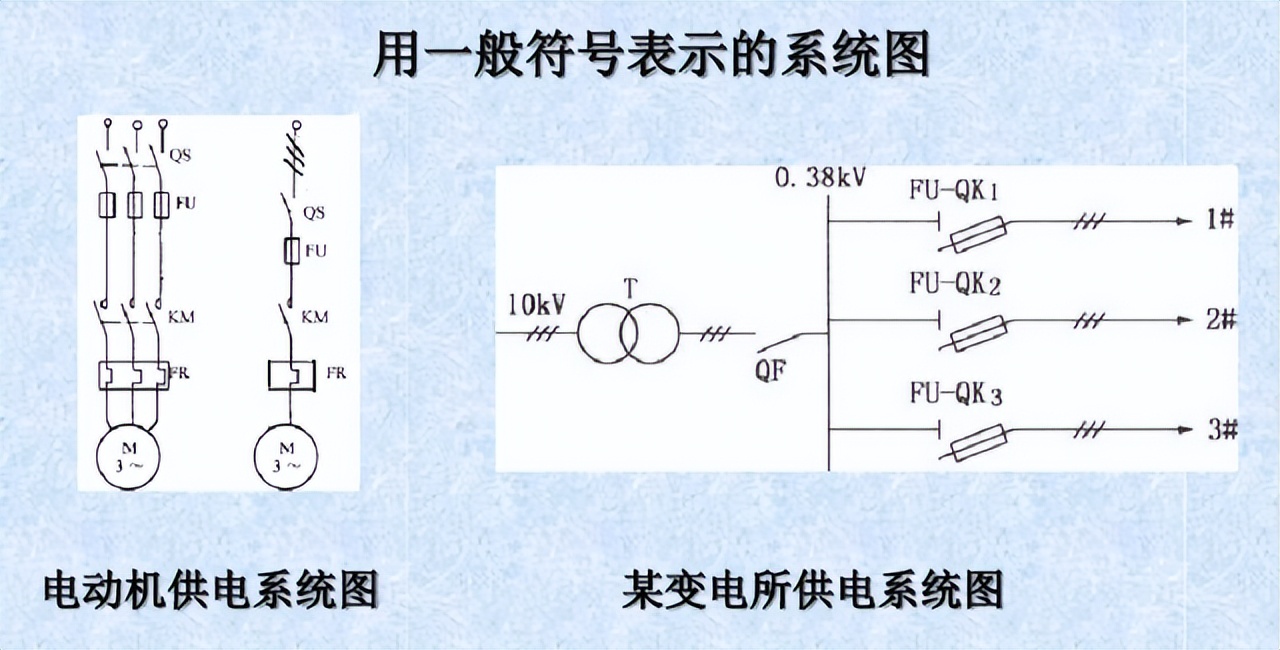

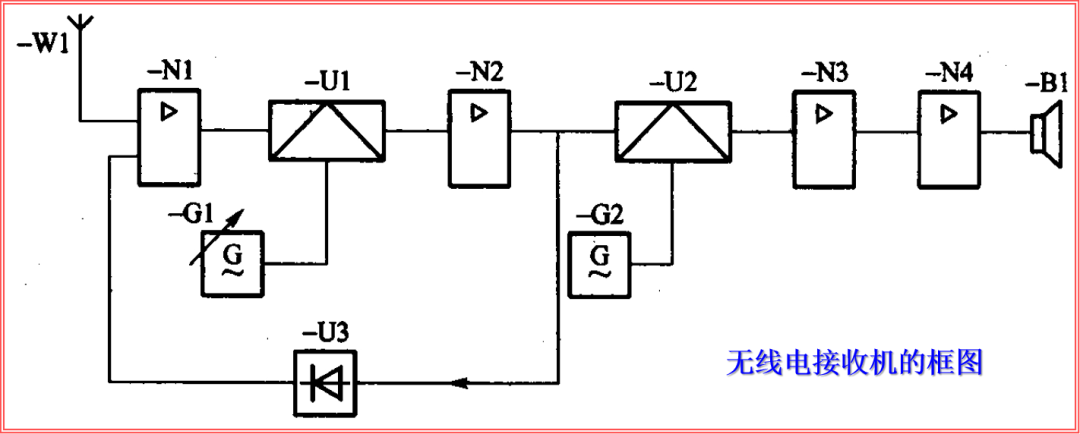

01 系统图（框图）

概略图也称系统图或框图。使用符号或带注释的框概略表示系统设备、电器、部件中各项目之间的主要关系和连接的一种简图。

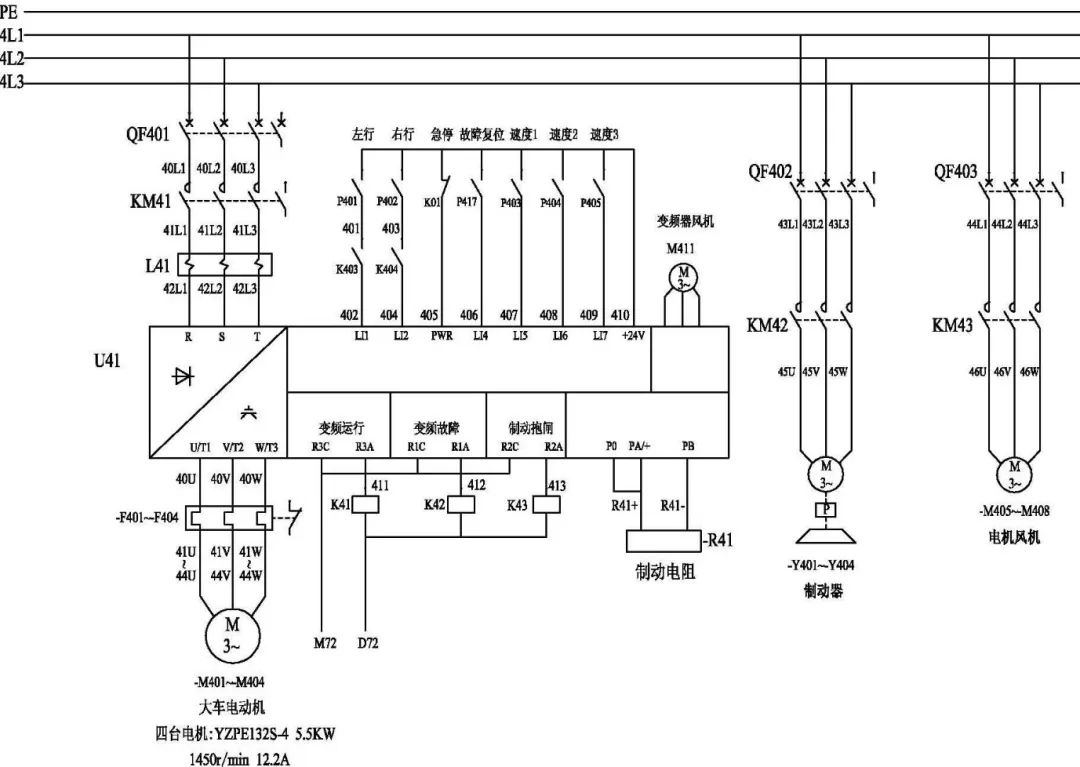

02 电路图

以电路的工作原理及阅读和分析电路方便为原则，用国家统一规定的电气图形符号和文字符号，按照工作顺序用图形符号从上而下、从左向后排列，详细表示电路、设备或者成套装置的工作原理、基本组成和连接关系。

表示电流从电源到负载的传送情况和电气元件的工作原理，不考虑其实际位置的一种简图。

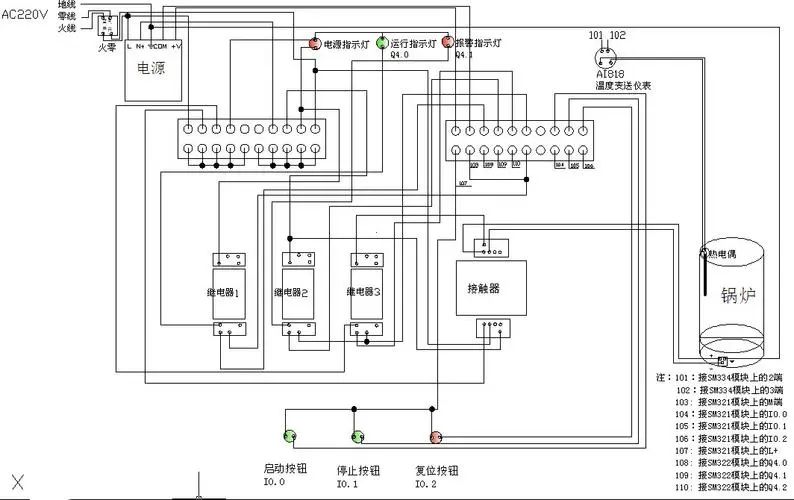

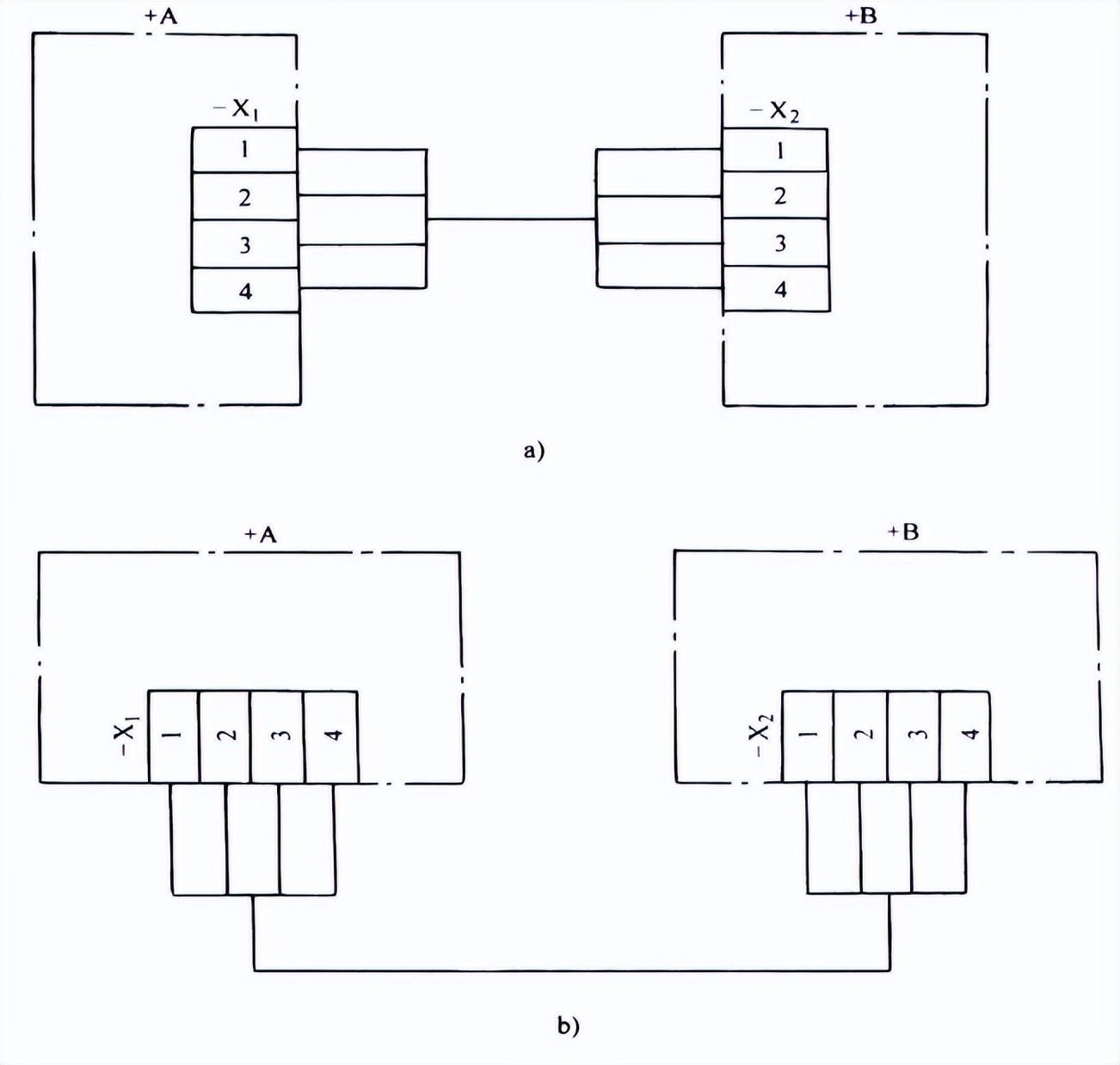

03 接线图（接线表）

表示成套装置、设备、电气元件的连接关系。

用以进行安装接线、检查、试验与维修的一种简图或表格称为接线图或接线表。

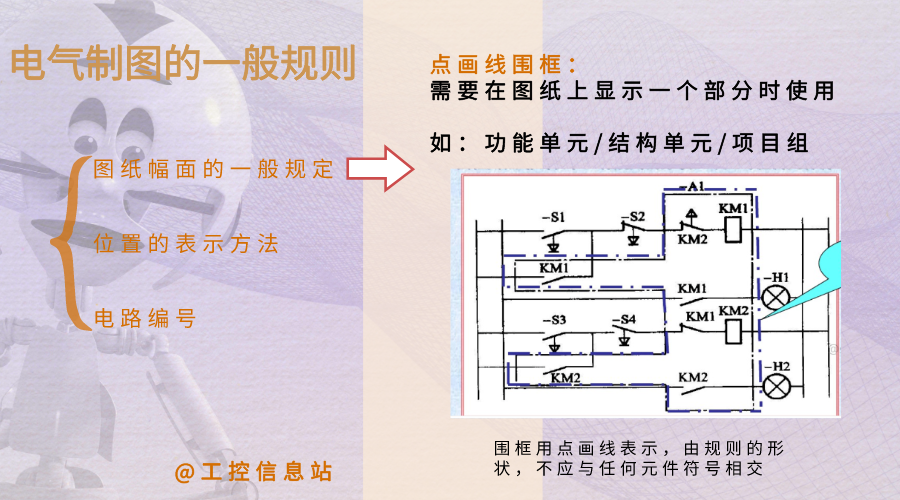

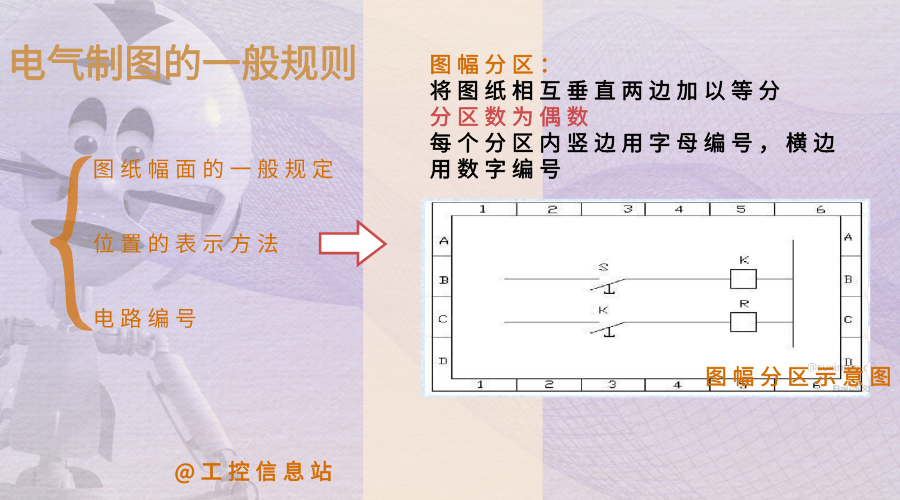

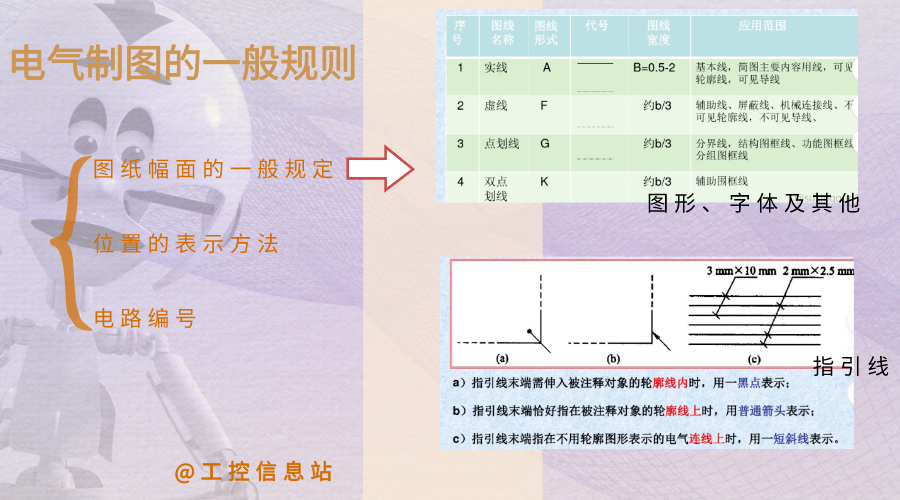

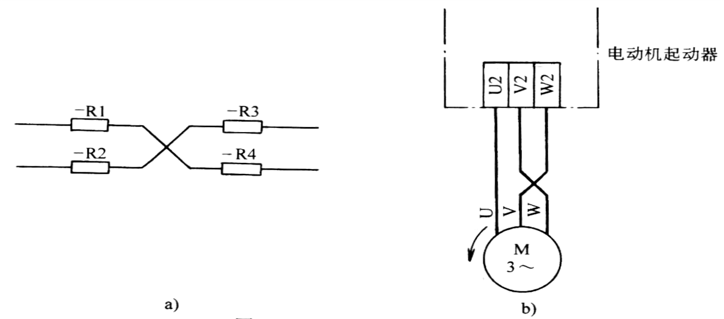

电气制图的一般规则

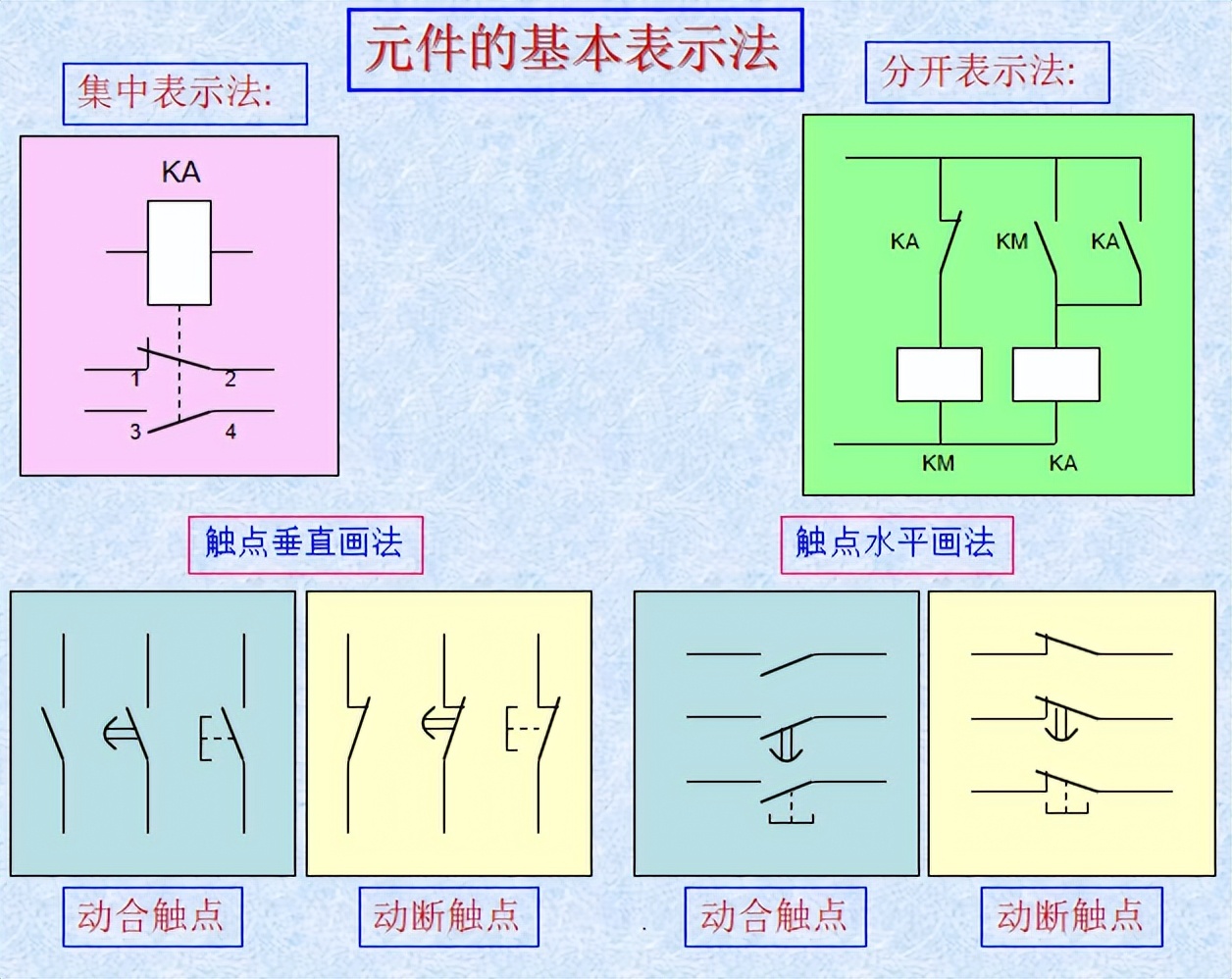

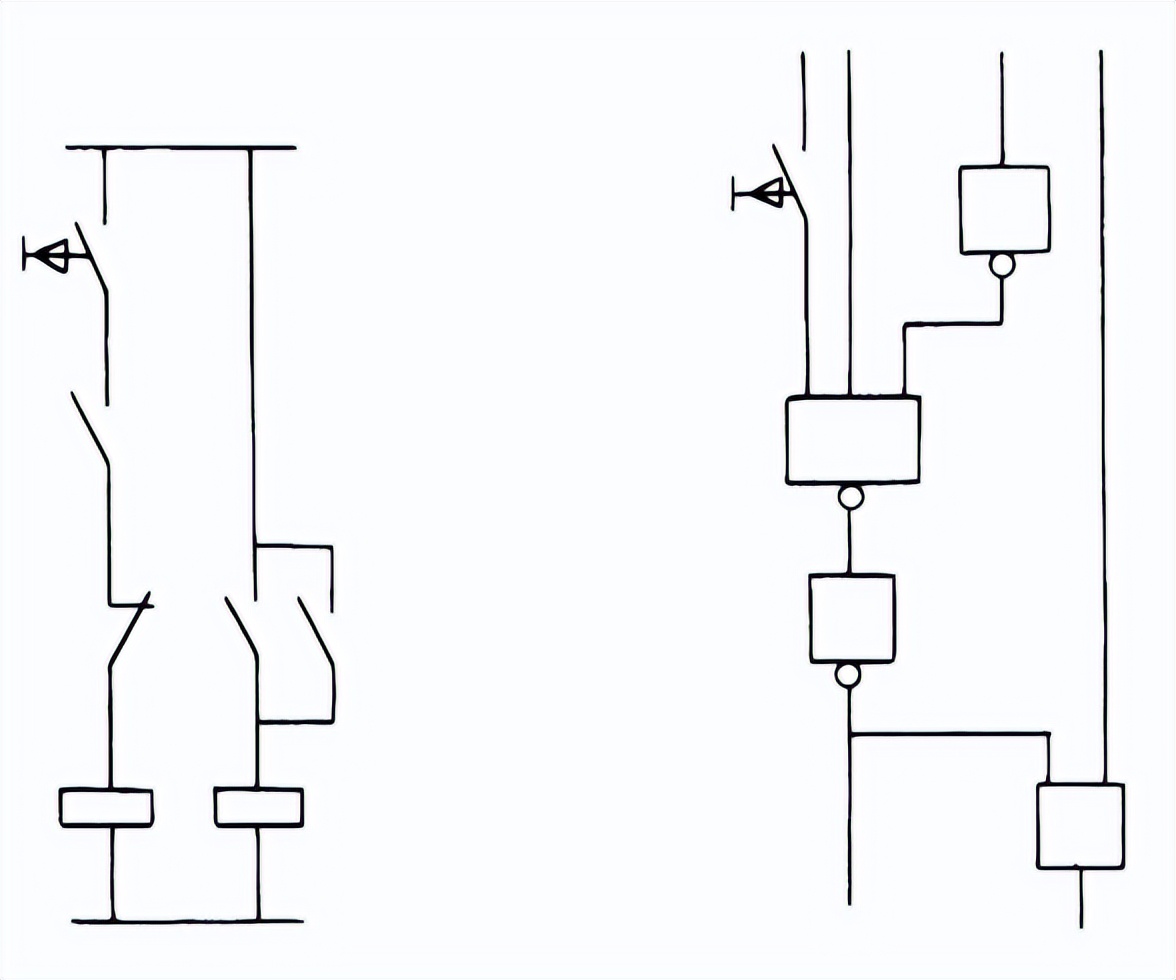

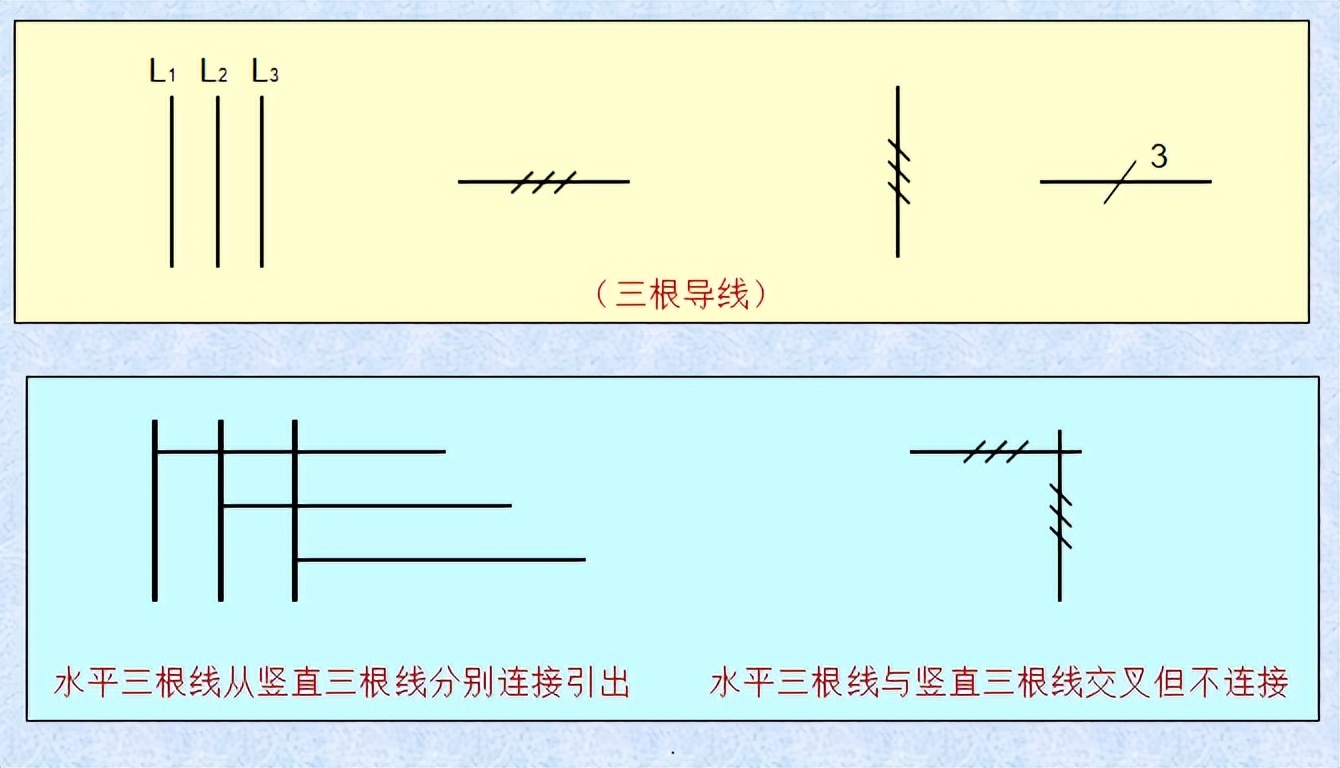

电气图的符号与表示方法

图形符号、文字符号

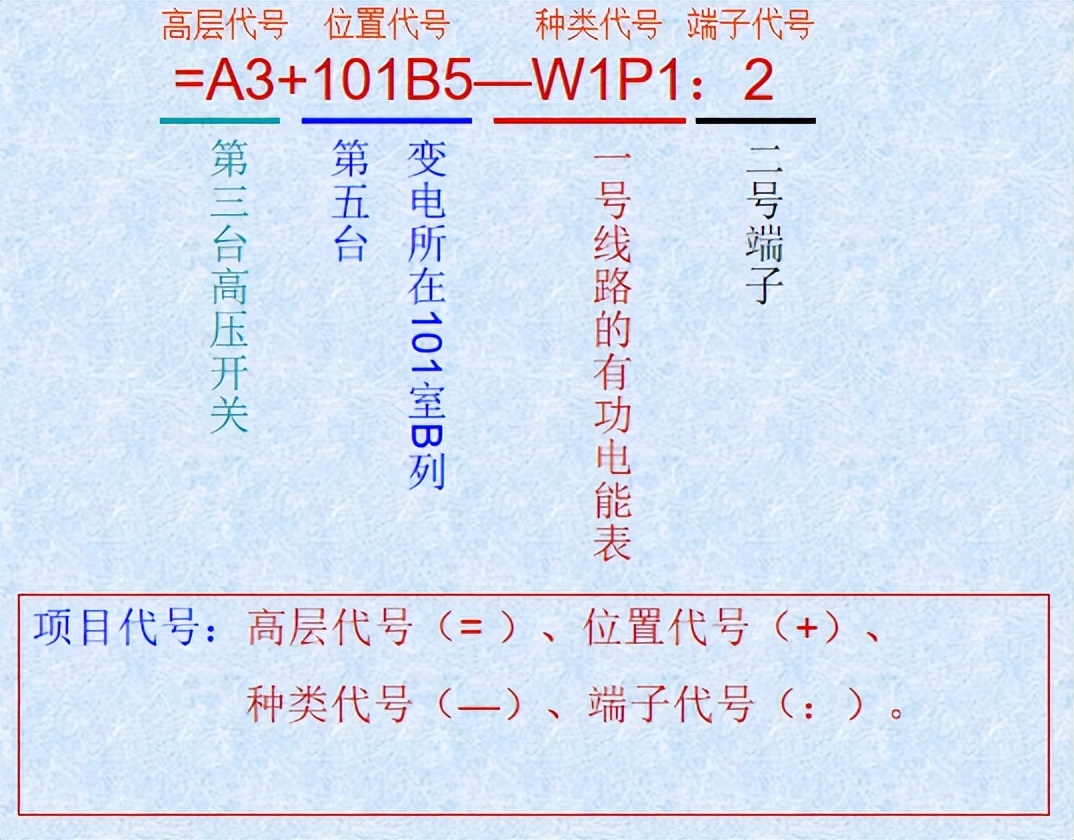

项目代号、回路标号

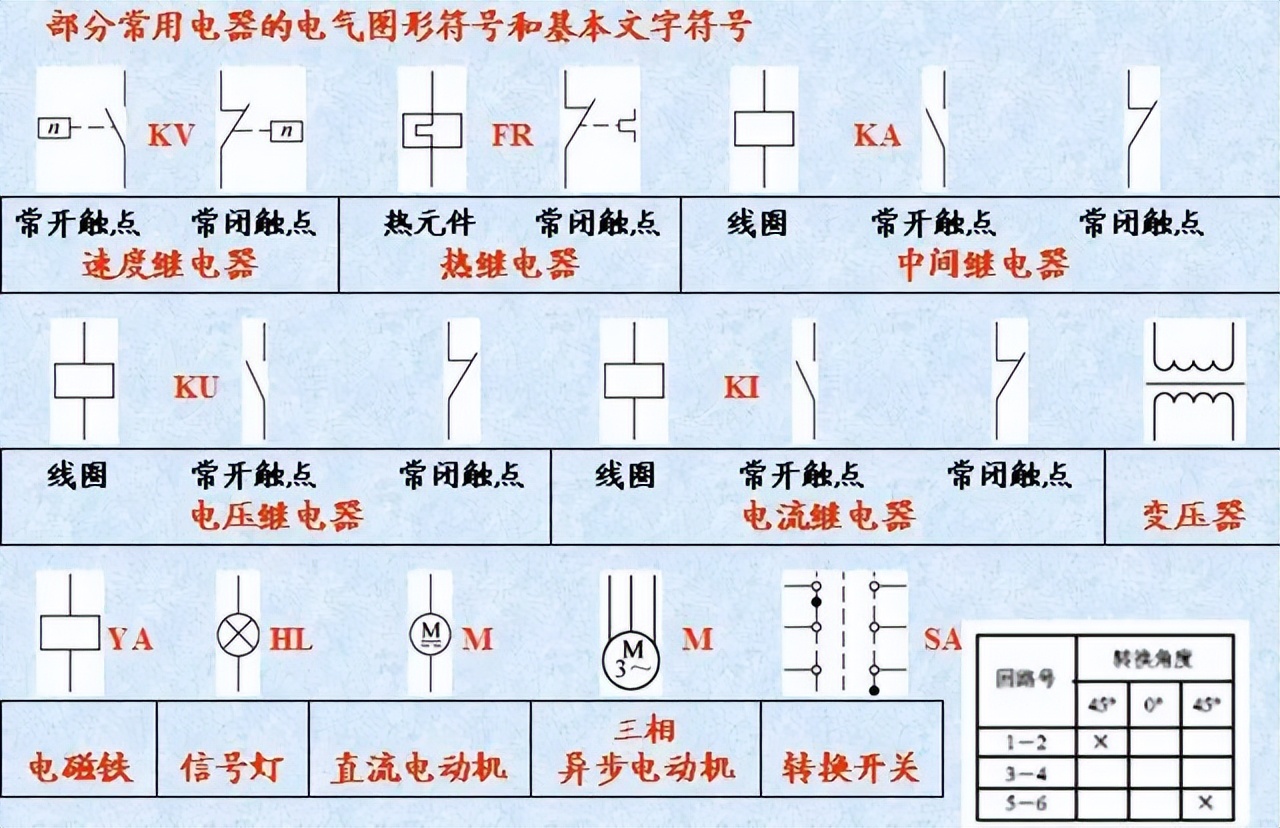

图形符号一般用于图样或其他文件，是用来表示电气设备或概念的图形、标记或字符。

图形符号常由一般符号、符号要素或限定符号组成。

1）一般符号：指用来表示一类产品或此类产品特征的一种简单符号。一般符号可直接应用，也可加上限定符号使用。

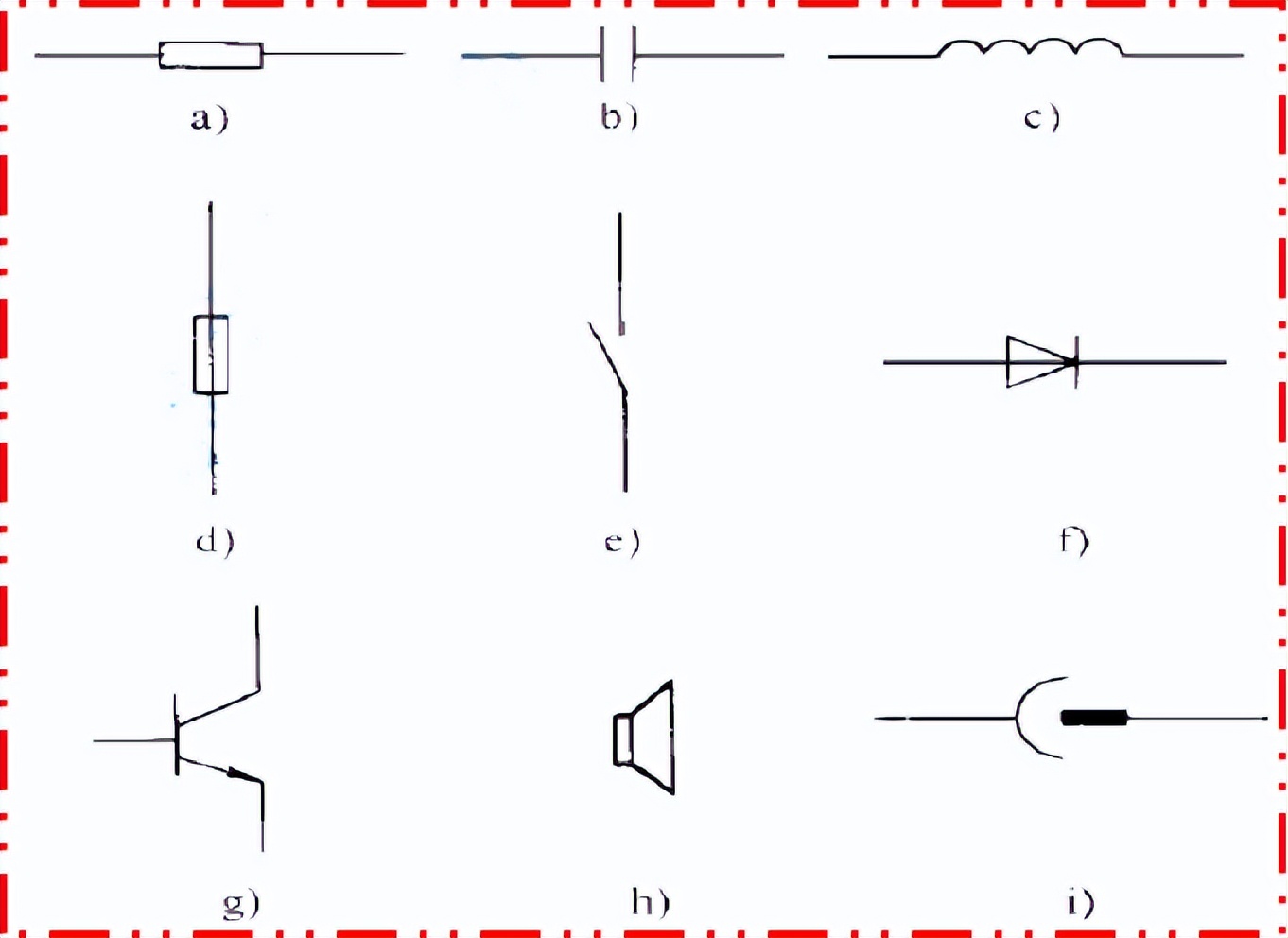

（a）电阻器（b）电容器（c）电感器（d）熔断器（e）开关（f）二极管（g）晶体管（h）扬声器（i）插头插座

2）符号要素：指一种具有确定意义的简单图形，通常表示器件的轮廓或外壳，符号要素必须同其他图形符号组合，以构成表示一个设备或概念的完整符号。

3）限定符号：用以提供附加信息的一种加在其他符号上的符号。一般不能单独使用。

限定符号一般由具有一定方向的箭头、短横线、小叉或小圆圈等构成。

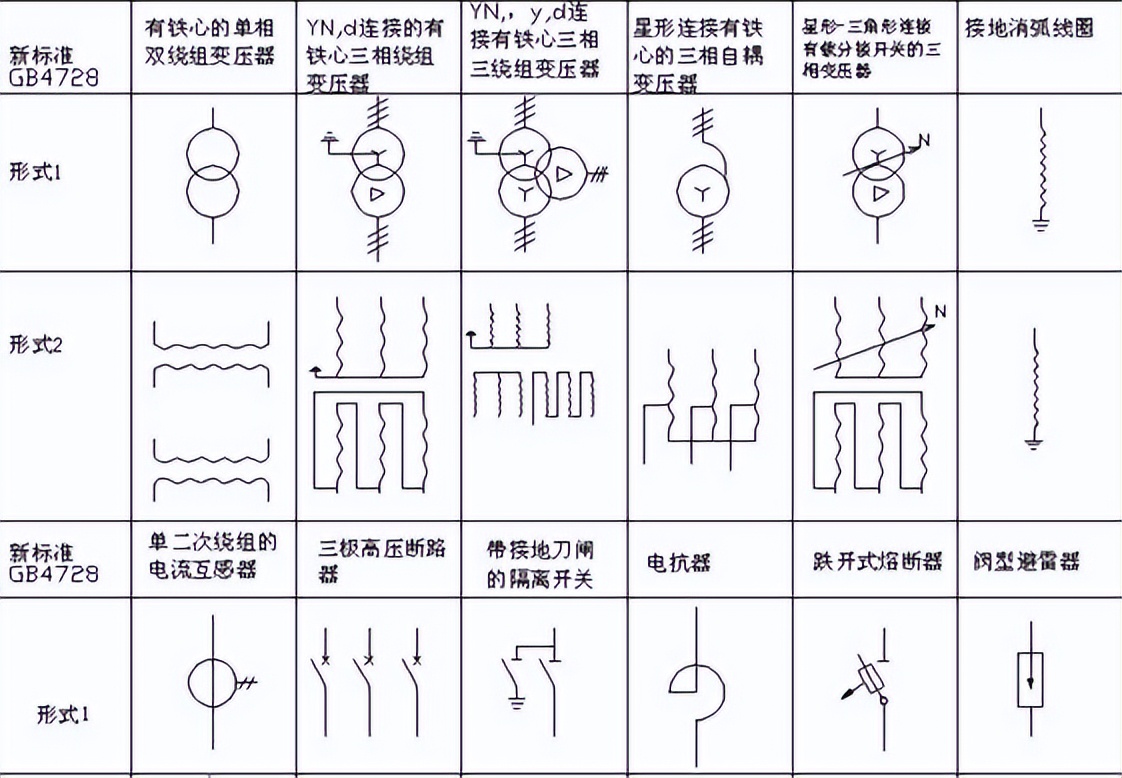

01电力系统一次回路部分常用电气设备的图形符号

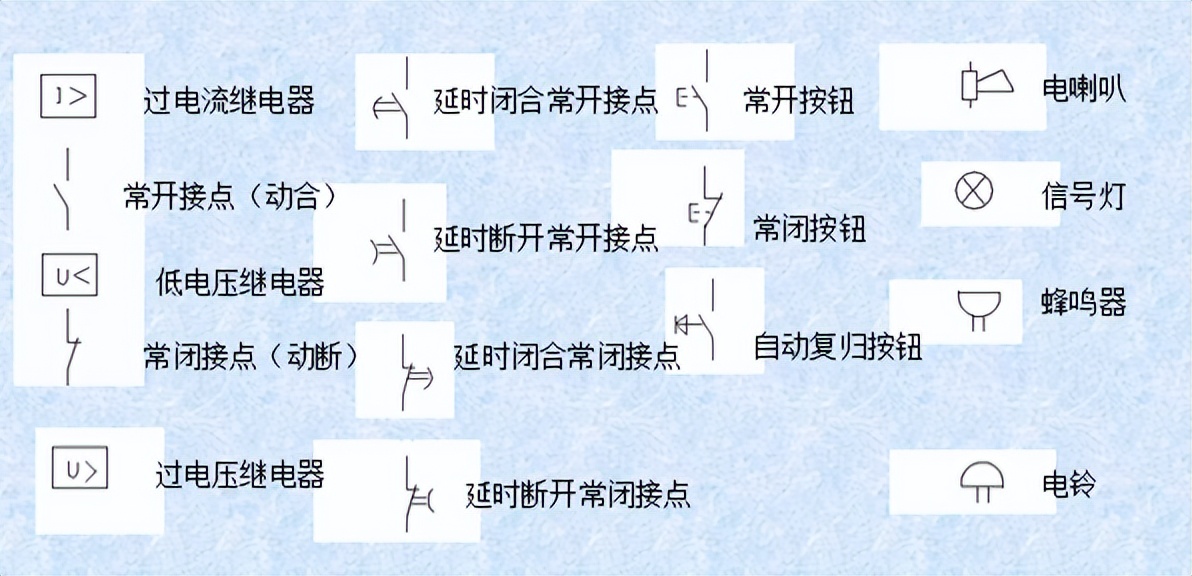

02 二次回路常用标准图形文字符号

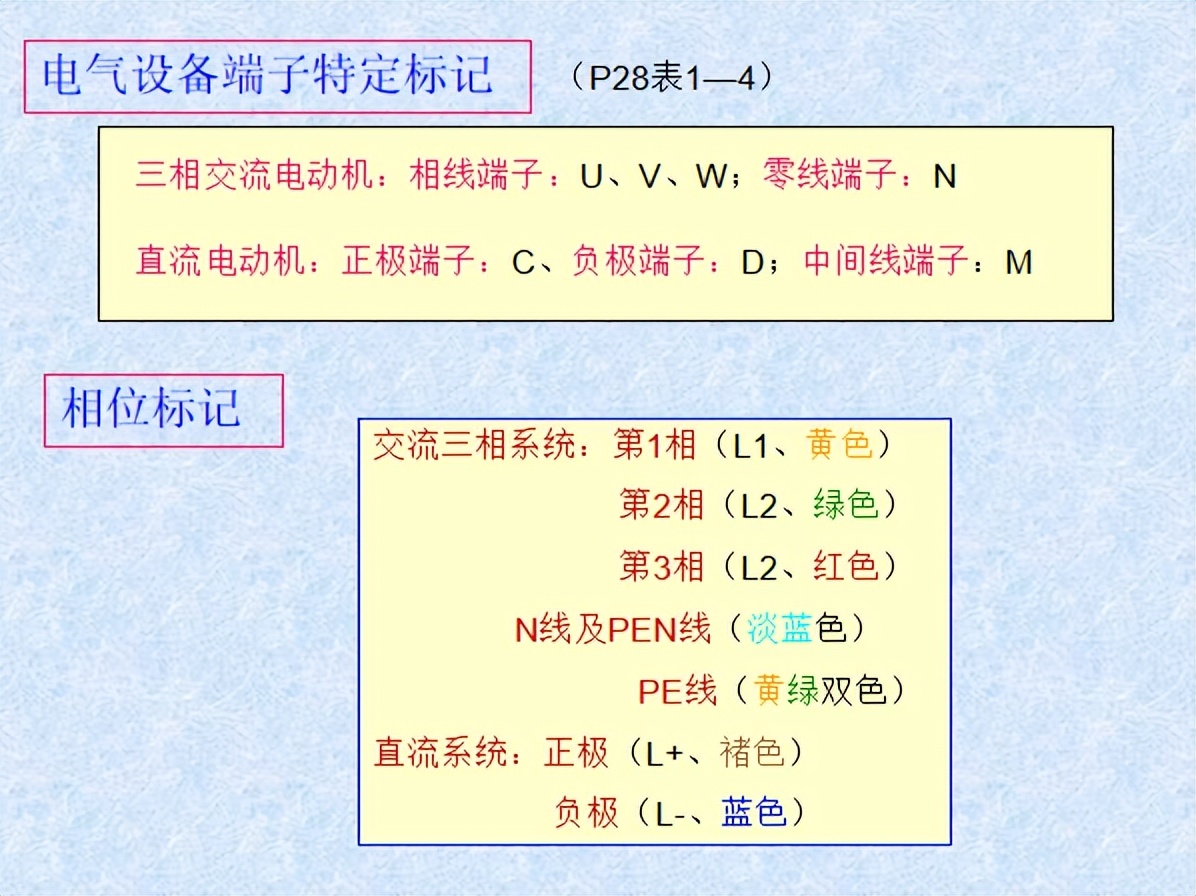

03 电气设备常用的文字符号
