GD&T (Geometric Dimensioning and Tolerancing) 是利用一套符号来精确传达设计意图的表达工具。

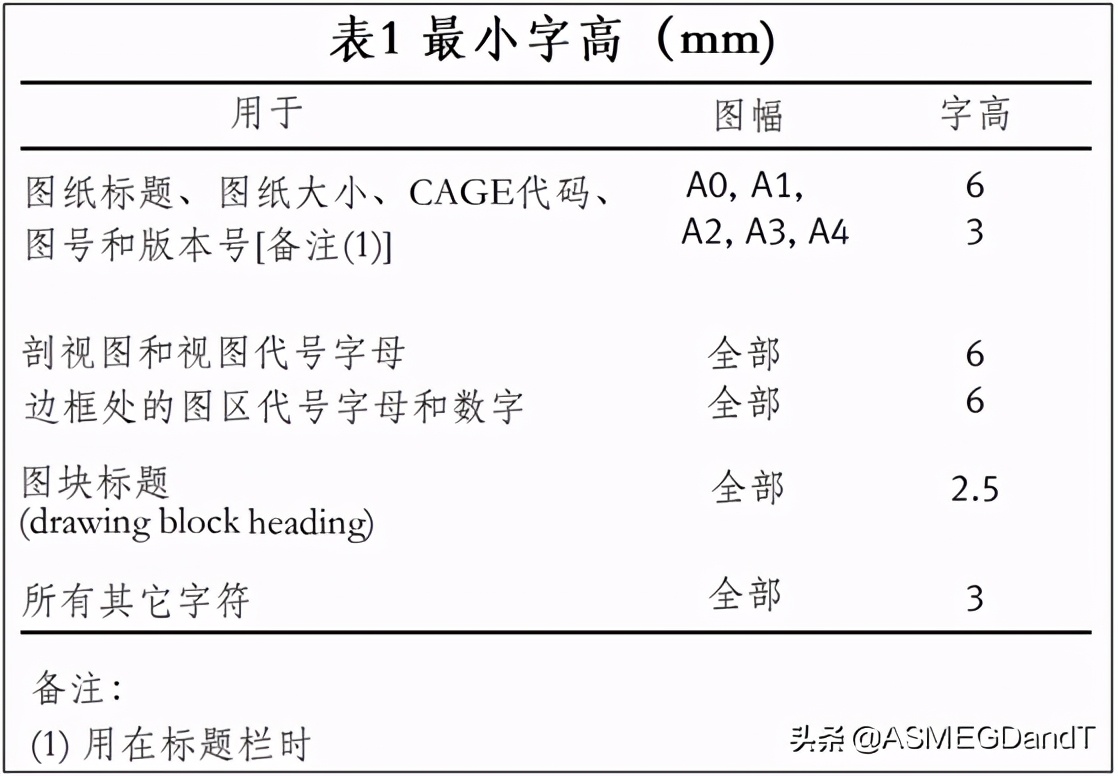

接下来打算介绍GD&T中涉及的所有符号的名称和规范。符号的绘制规范基于字高 (letter height)。合适的字高可确保原图清晰，复制后也清晰。ASME Y14.2按照图幅推荐的最小字高见图1。
图1. 图纸幅面和最小字
一、14个几何公差符号及规范

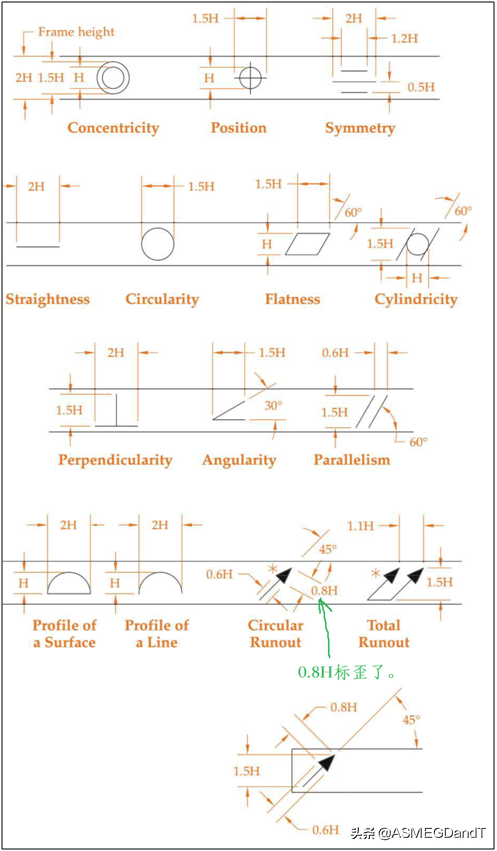

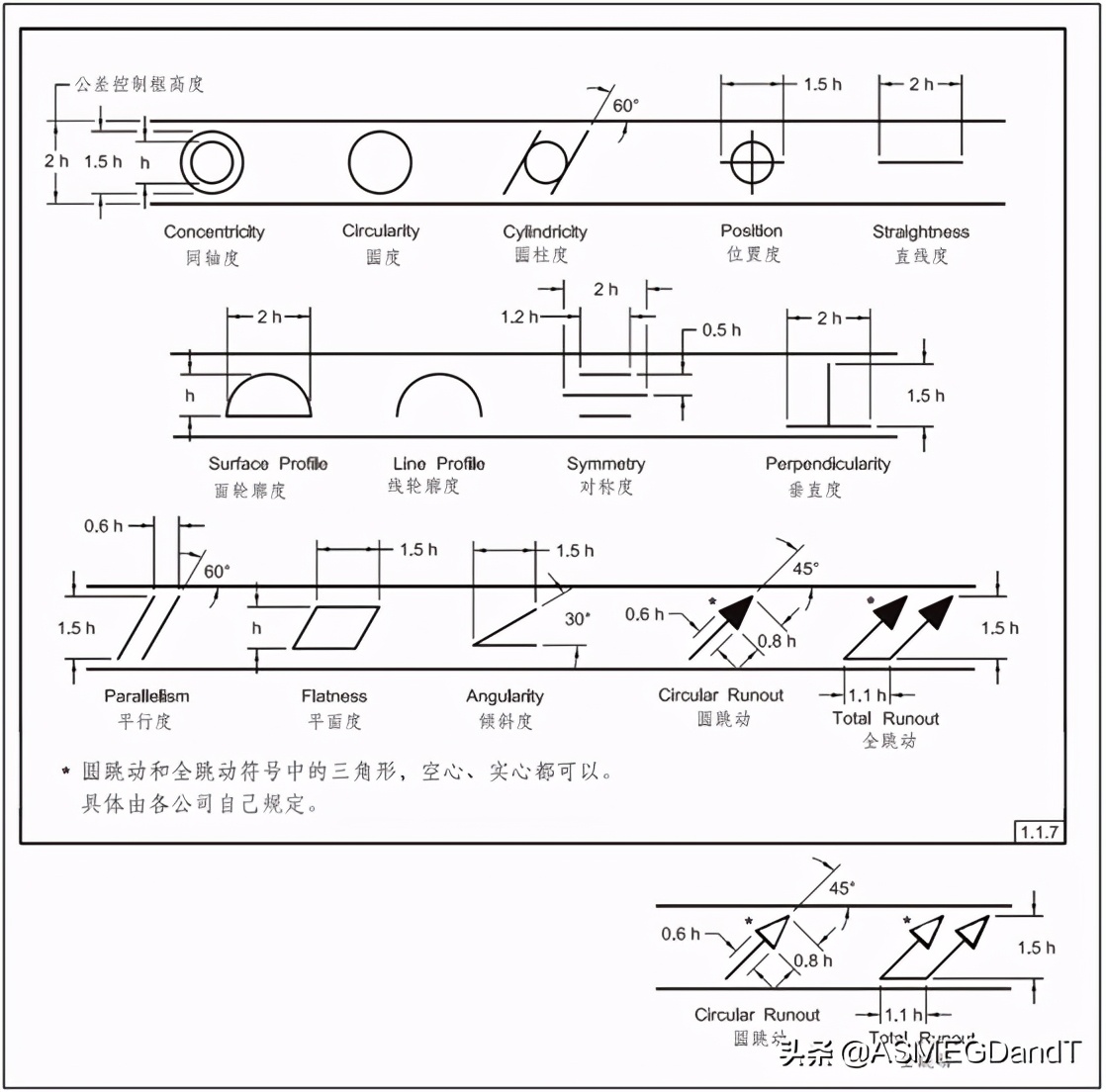

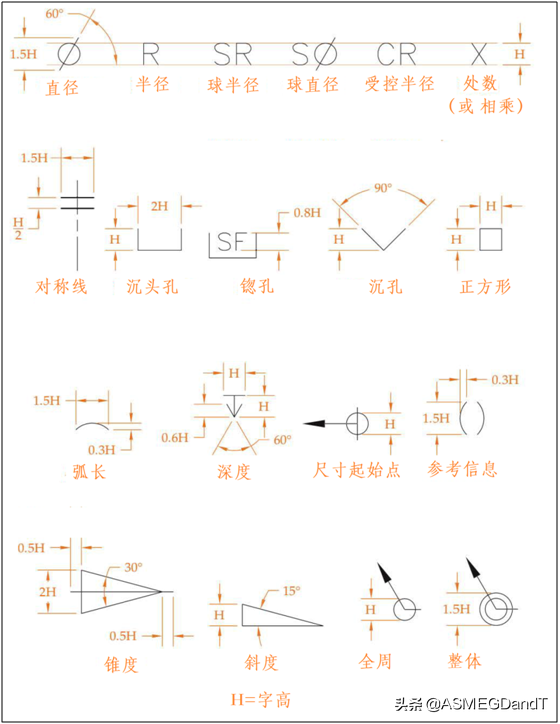

ASME GD&T中涉及的14个几何公差符号见图2。这些符号的绘制规范见图3。图4的绘制规范标注得更详细。图3和图4的规范是一致的。
图2. 14个几何公差符号
图3. 几何公差符号的绘制规范
图4. 几何公差符号的绘制规范（详细版）
二、基准相关符号

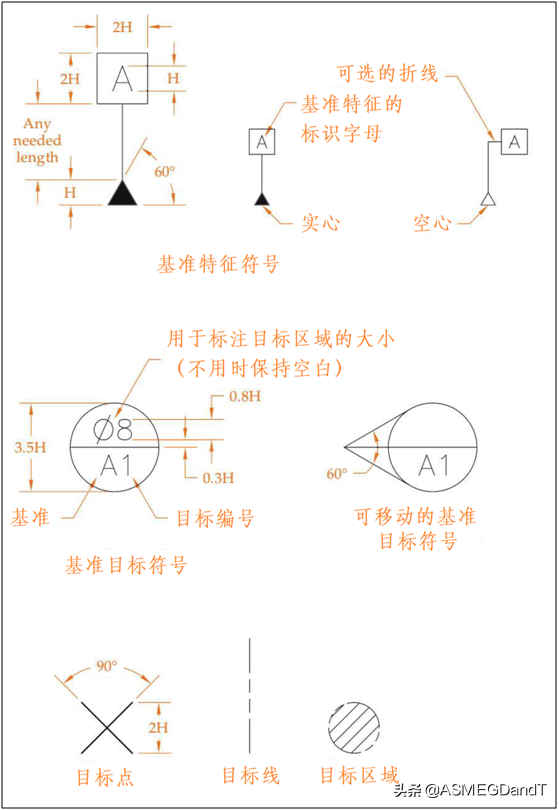

和基准特征标注有关的符号的绘制规范如图5。图6提供了更多信息。
图5. 基准相关符号
图6. 基准相关符号的更多信息
三、尺寸标注相关符号

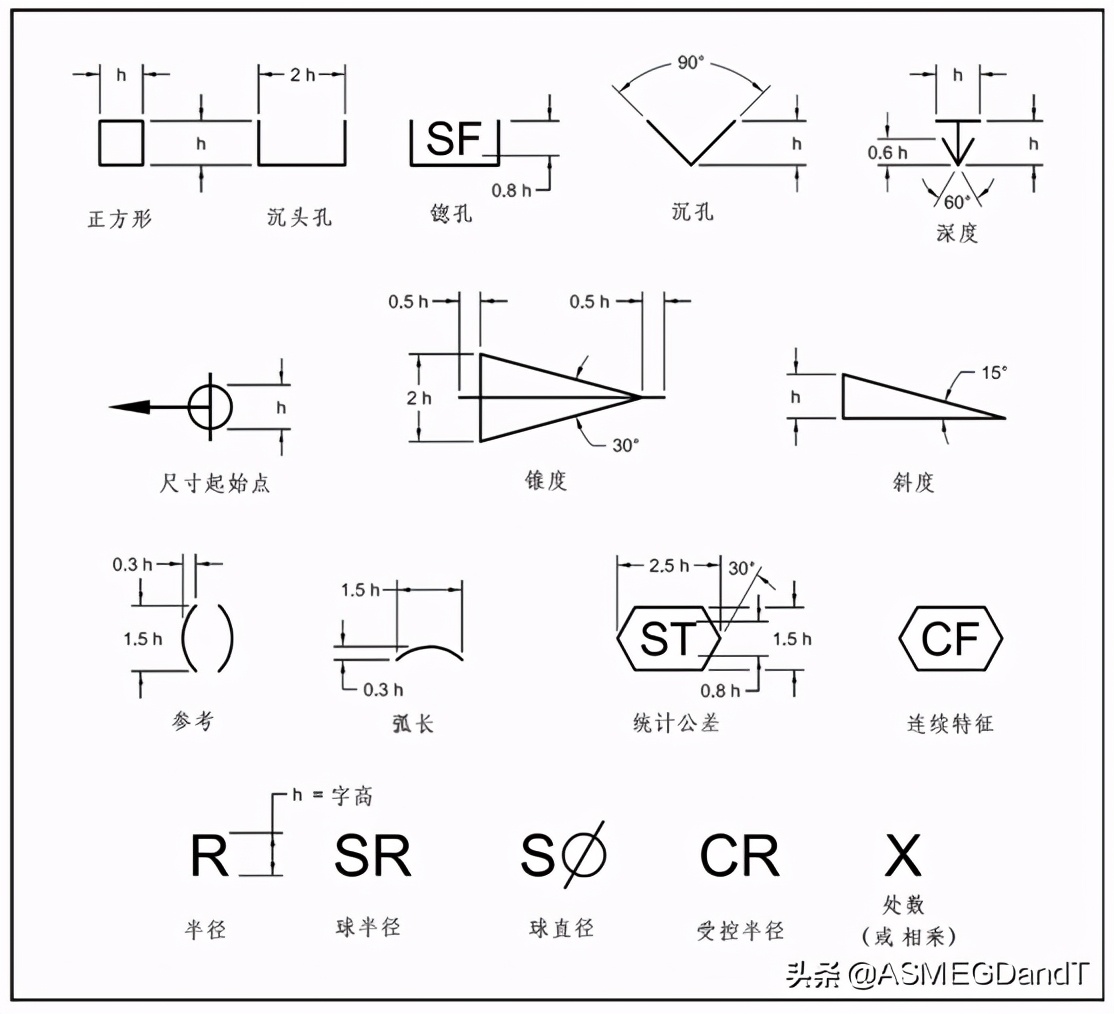

图7是和尺寸标注相关的符号的绘制规范。图8和图9是来自标准本身的相关符号的绘制规范。
图7. 尺寸标注相关符号的绘制规范
图8. 尺寸标注相关符号的绘制规范
图 9. 尺寸标注相关符号的绘制规范
四、几何公差的修饰符

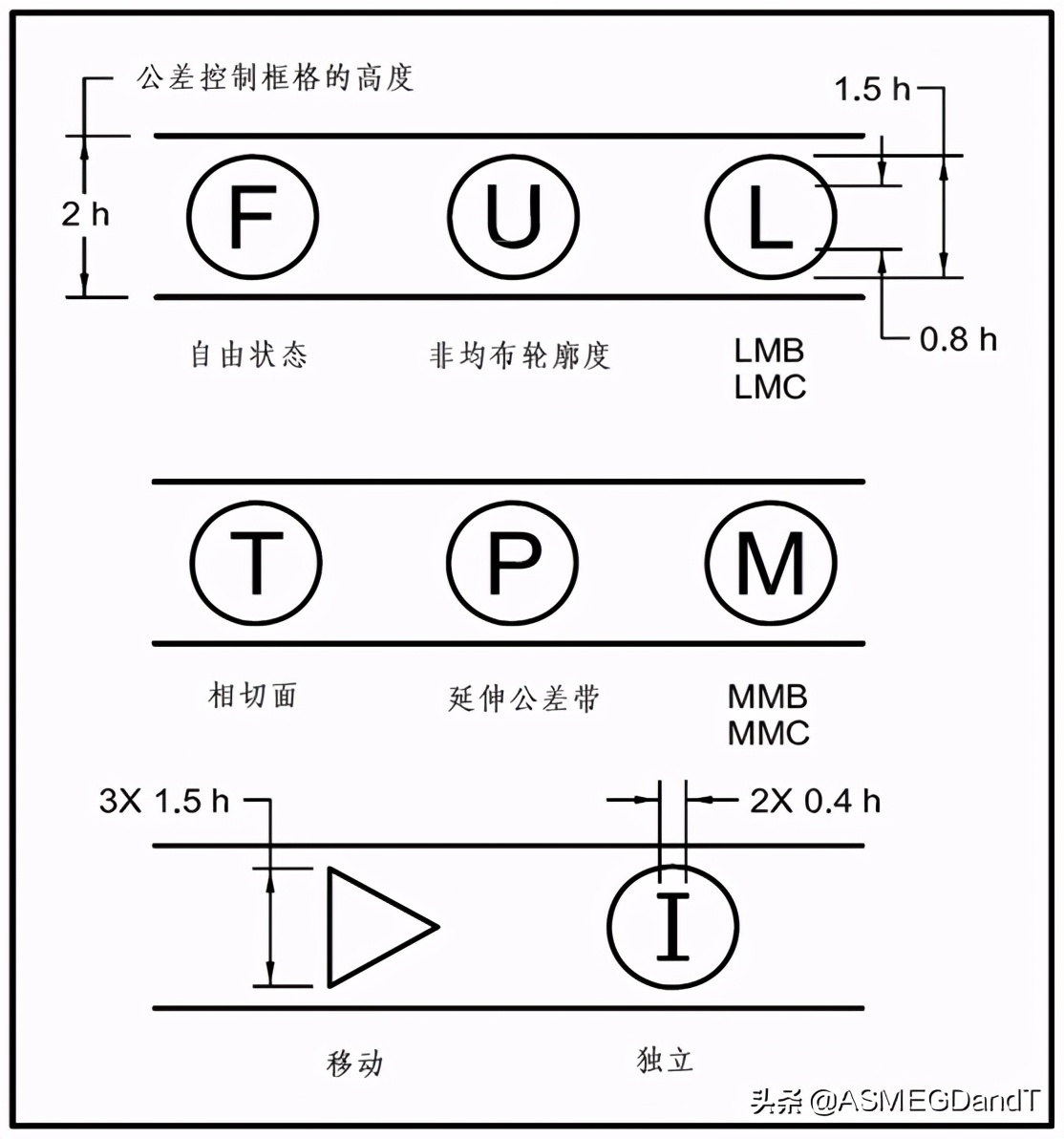

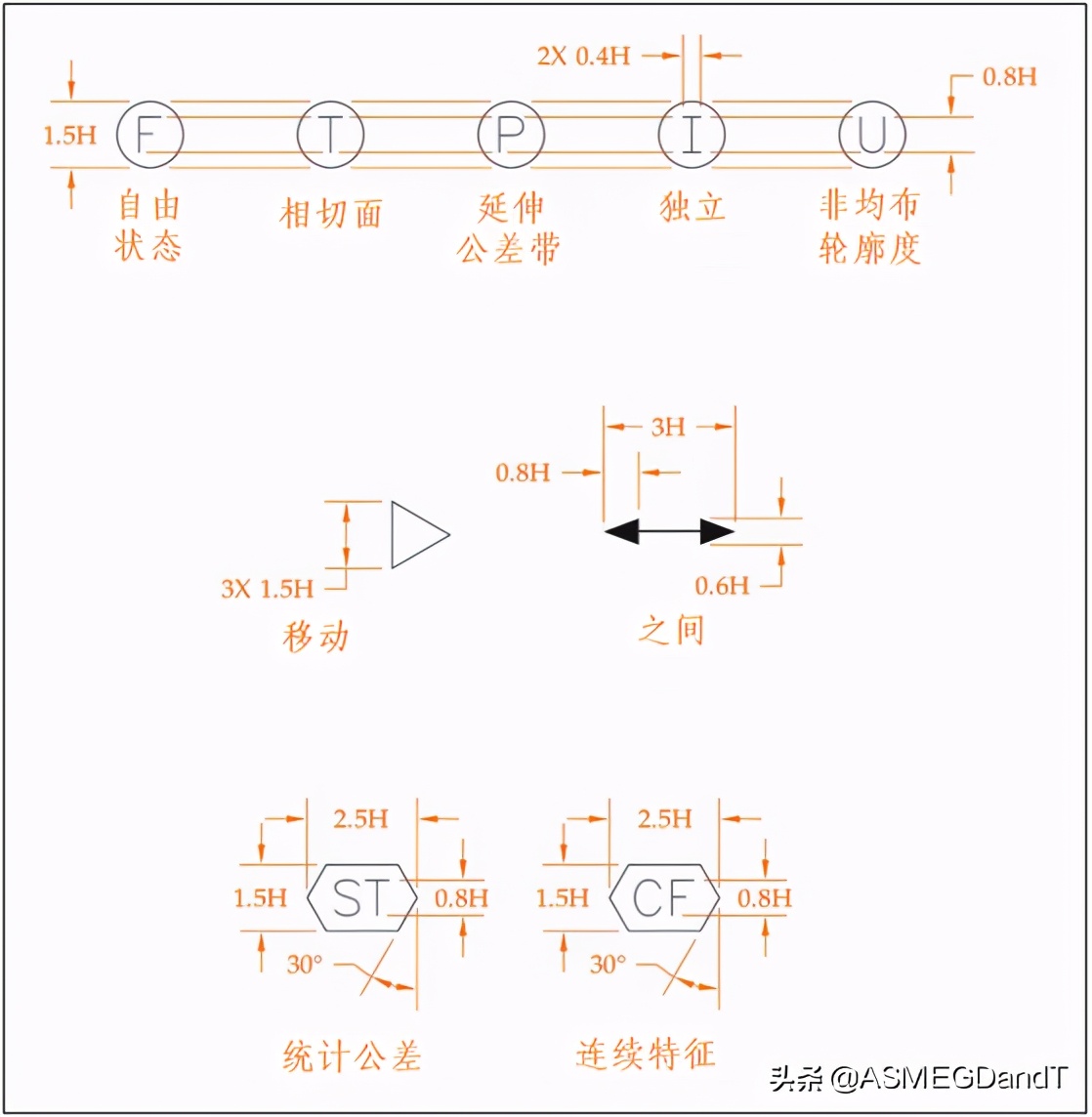

图10是几何公差的修饰符的绘制规范。图11提供了几何公差修饰符的一些额外信息。
图10. 几何公差的修饰符的绘制规范
图11. 几何公差修饰符的绘制规范
