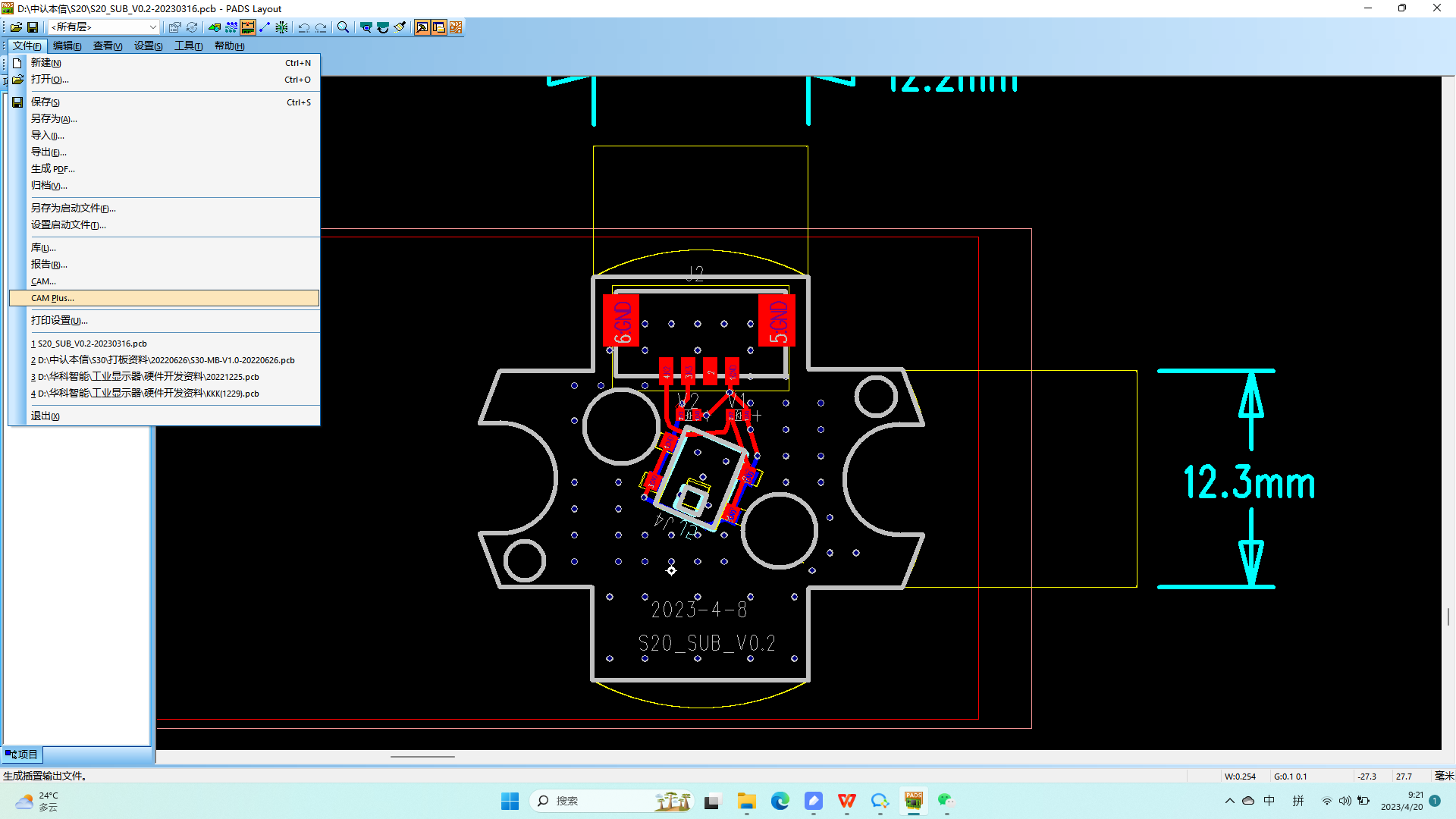

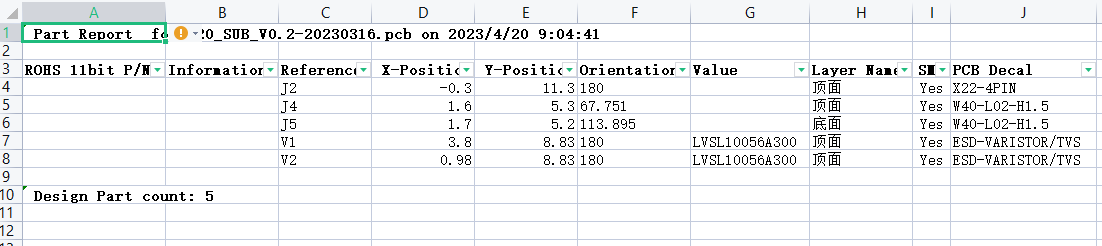

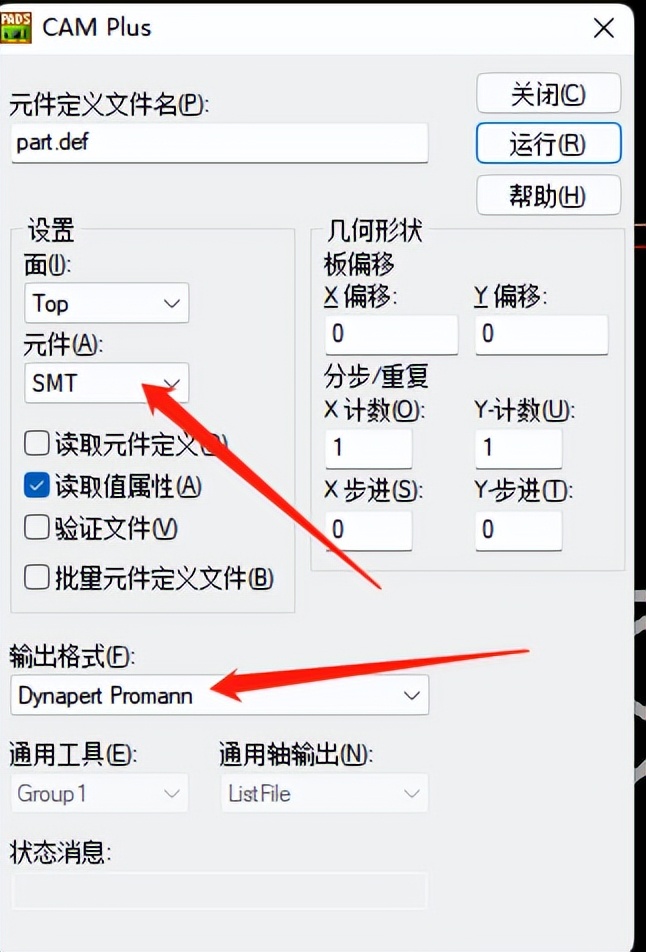

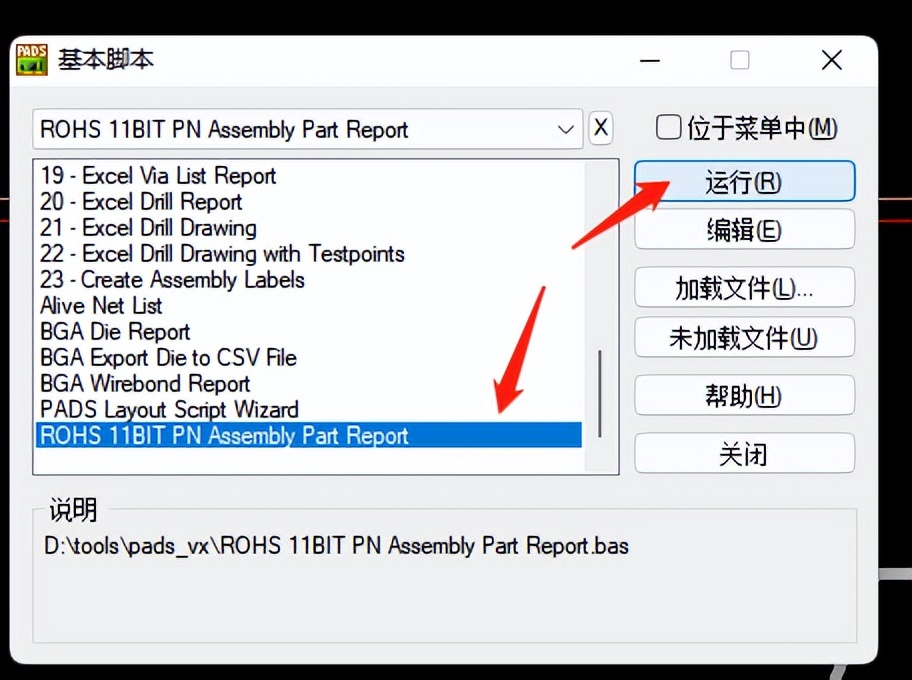

1.PCB在贴片时，都需要有坐标文件，导出坐标文件有两种方法，先总结如下第一种方法：1.打开PCB文件，在tool菜单选择基本脚本2.在弹出的基本脚本菜单中选择rohs 11bit pn assembly part report,点击运行3.会在WPS或excel文件中生成“工作薄1”文档，可以另存为你需要的名字第二种方法：在文件菜单选择 CAM plus在弹出的菜单中，选择PCB元件层，和SMT以及坐标类型如下图然后点击运行生成的顶层贴片坐标文件的目录如下，可以在此查看，可以用文本编辑器打开若有底层贴片元件，重复2，3步骤（在地步要选择“bottom“）如上，总结了两种出坐标文件的方法，希望对需要的朋友，有帮助，也希望大家伸出发财的手，帮忙点赞，转发

2.分享经验和知识，是一种美德。

3.谢谢各位的观看~。
