小白PDF阅读器开发-页面元素分割

以前用手机看PDF格式的电子书时，总感觉非常别扭，PDF格式的电子书在手机上缩放严重，字体太小，想看清楚得来回放大拖动，看书的兴致就在来回缩放拖动间被消耗没了！每次用手机看PDF电子书时就想着得做款能自动重排版的阅读器给我自己用。但是第一步就难住了，怎么分割页面元素？后来偶然间看到一篇介绍文字识别方面的技术文章，在传统的文字识别算法中，第一步是分割文字，然后再进行文字识别。这正好跟要做的重排PDF的第一步类似。下面就介绍下所用到的文字分割算法“投影法”。

“投影法”简单来说就是先统计每一行的像素数量，行与行之间会有明显的空白边界，这样就可以将行给分割出来，然后再按照行统计每一列的像素数量，文字之间也会又明显的空白边界，这样就可以将文字分割出来了。这就像用灯照射物体一样，有遮挡的地方是黑色，没有遮挡的地方光就透过去了，所以叫“投影法”。

按行统计

示例图片

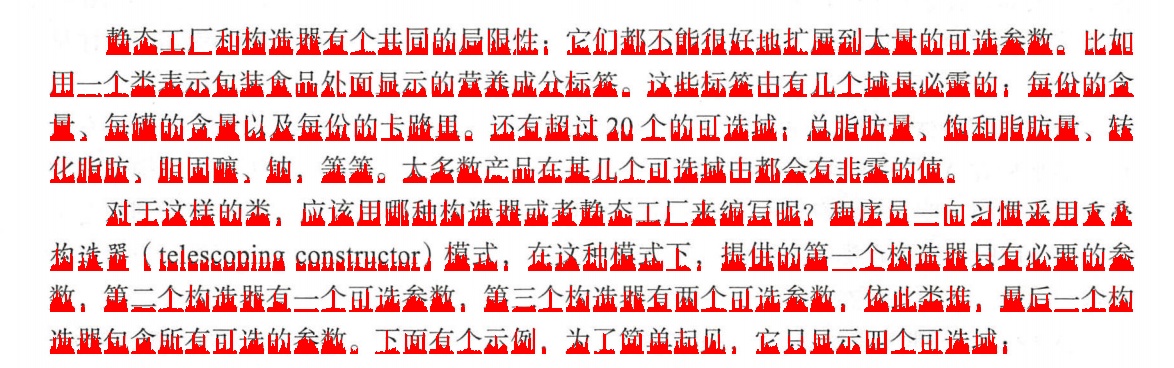

上面这张图按行统计像素数后，画出每行的像素数量，可以很明显的看到行与行之间的空白，如下图所示

每行像素数量

分割每行的文字

行分割好后就可以分割每行的文字了，方法是统计文字行上每列的像素数量

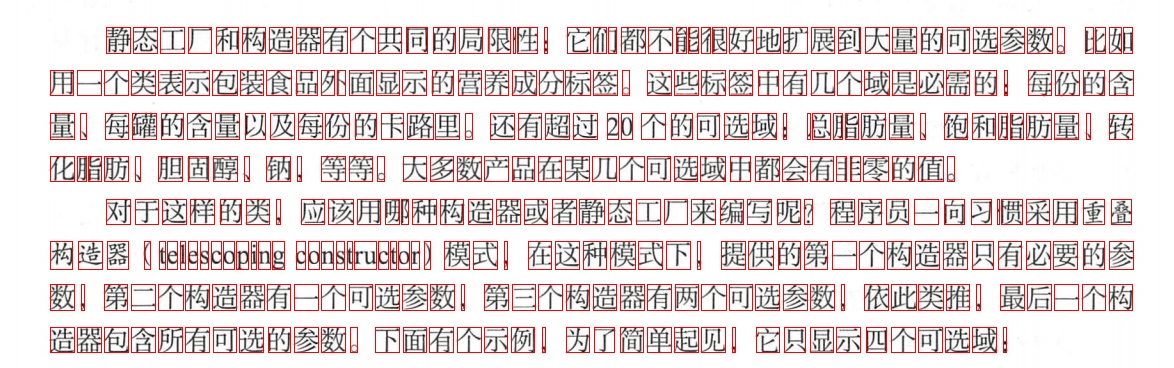

通过分割图就可以明显看出来文字的边界了，这样就可以将文字分割开来。最终分割效果图如下：

下面是经过简化的小白PDF阅读器的实现代码

#include #include #include #include /* * @Author 吴立中 * @Date 2023-07-08 */ class Element { public: int x = -1; int y = -1; int width = -1; int height = 0; }; class Row { public: int start = -1;//每一行的起始位置 int end = -1;//每一行的结束位置 std::vector elements;//每行的元素 }; /* * 分割行 */ std::vector splitRow(cv::Mat& mat) { std::vector rows; if (mat.empty()) { return rows; } std::vector pos(mat.rows); //统计每行像素为黑色的数量 for (int row = 0; row < mat.rows; row++) { for (int col = 0; col < mat.cols; col++) { if (mat.at(row, col) == 0) { pos[row] = pos[row] + 1; } } } //画出统计结果 cv::Mat result = mat.clone(); for (int row = 0; row < result.rows; row++) { int size = pos[row]; if (size > 0) { cv::line(result, cv::Point(0, row), cv::Point(size,row), cv::Scalar(0, 0, 0)); } } cv::imwrite("D:\workspace\opencv\image\1_row.jpg", result); //根据统计分割每行 Row row; for (int i = 0; i < mat.rows; i++) { if (pos.at(i) > 0) { if (row.start == -1 && row.end == -1) { row.start = i; } } else if (pos.at(i) == 0) { if (row.start > -1) { row.end = i; rows.push_back(row); row = Row(); } } } if (row.start > row.end) { row.end = mat.rows - 1; if (row.end > row.start) { rows.push_back(row); } } return rows; } /* * 分割列 */ std::vector splitElement(Row& row,cv::Mat mat, cv::Mat drawMath) { std::vector elements; std::vector pos(mat.cols); for (int c = 0; c < mat.cols; c++) { for (int r = row.start; r < row.end && r < mat.rows; r++) { if (mat.at(r, c) == 0) { pos[c ] = pos[c] + 1; } } } //画出统计结果 for (int c = 0; c < drawMath.cols; c++) { int size = pos[c]; if (size > 0) { cv::line(drawMath, cv::Point(c, row.end), cv::Point(c, row.end -size), cv::Scalar(0, 0, 255)); } } Element element; for (int i = 0; i < mat.cols; i++) { if (pos[i] > 0) { if (element.x == -1 && element.y == -1) { element.x = i; element.y = row.start; element.height = row.end - row.start; } } else if (pos[i] == 0) { if (element.x > -1 && element.width == -1) { element.width = i - element.x; elements.push_back(element); element = Element(); } } } if (element.x > -1 && element.width == -1) { element.width = mat.cols - 1 - element.x; elements.push_back(element); } return elements; } int main(){ //原图 cv::Mat src = cv::imread("D:\workspace\opencv\image\1.png"); //灰度化，变为灰度图 cv::Mat gray; cv::cvtColor(src, gray, cv::COLOR_BGR2GRAY); //二值化，也就是变为黑白图片 cv::Mat binary; cv::threshold(gray, binary,200,255, cv::THRESH_BINARY); //分割 std::vector rows = splitRow(binary); cv::Mat temp = src.clone(); for (int i = 0; i < (int)rows.size(); i++) { std::vector elements = splitElement(rows.at(i), binary, temp); //画文字边框 for (int j = 0; j < (int)elements.size(); j++) { cv::Rect rect(elements.at(j).x, elements.at(j).y, elements.at(j).width, elements.at(j).height); cv::rectangle(src, rect, cv::Scalar(0, 0, 255)); } } cv::imwrite("D:\workspace\opencv\image\2_col.jpg", temp); cv::imwrite("D:\workspace\opencv\image\2_r.jpg", src); return 0; }

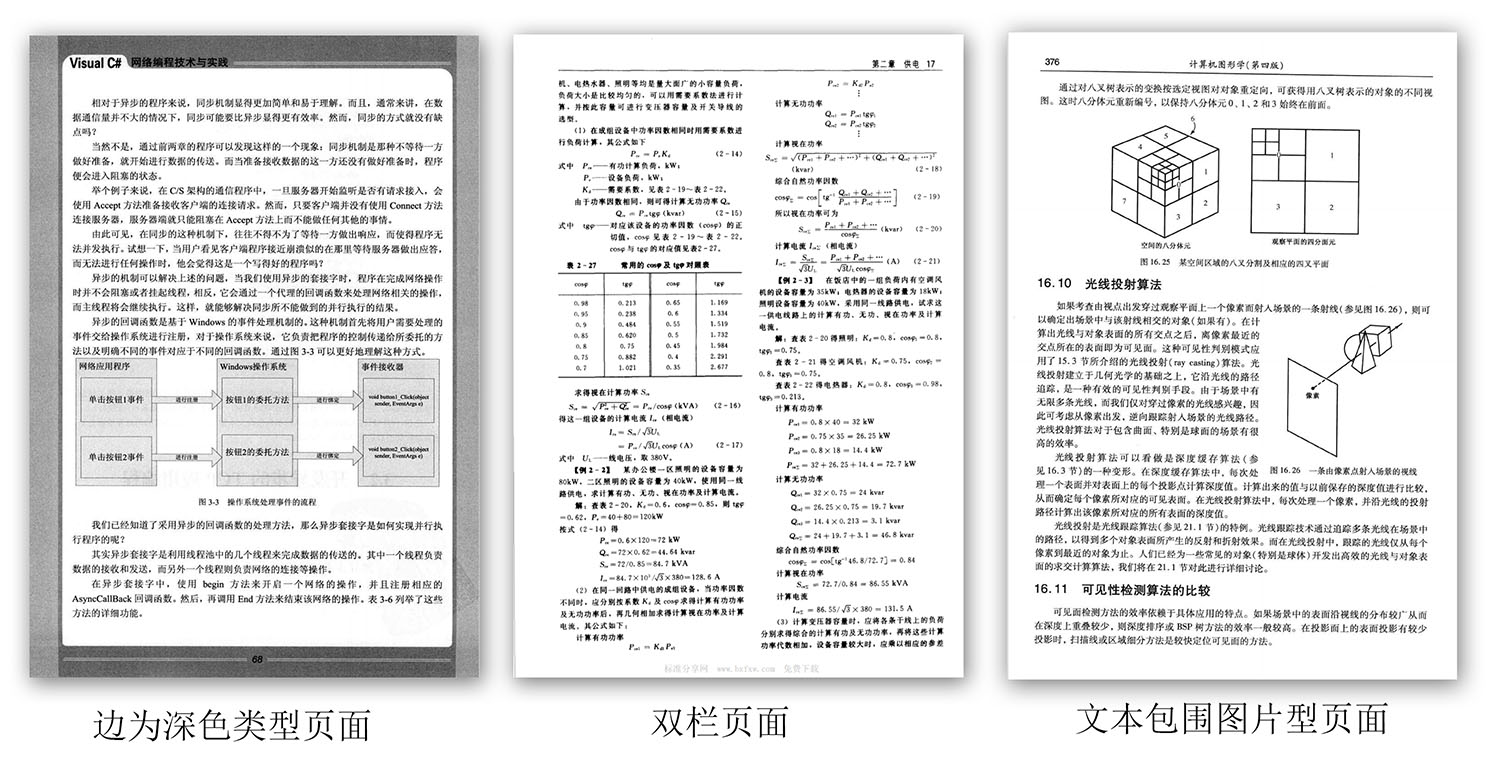

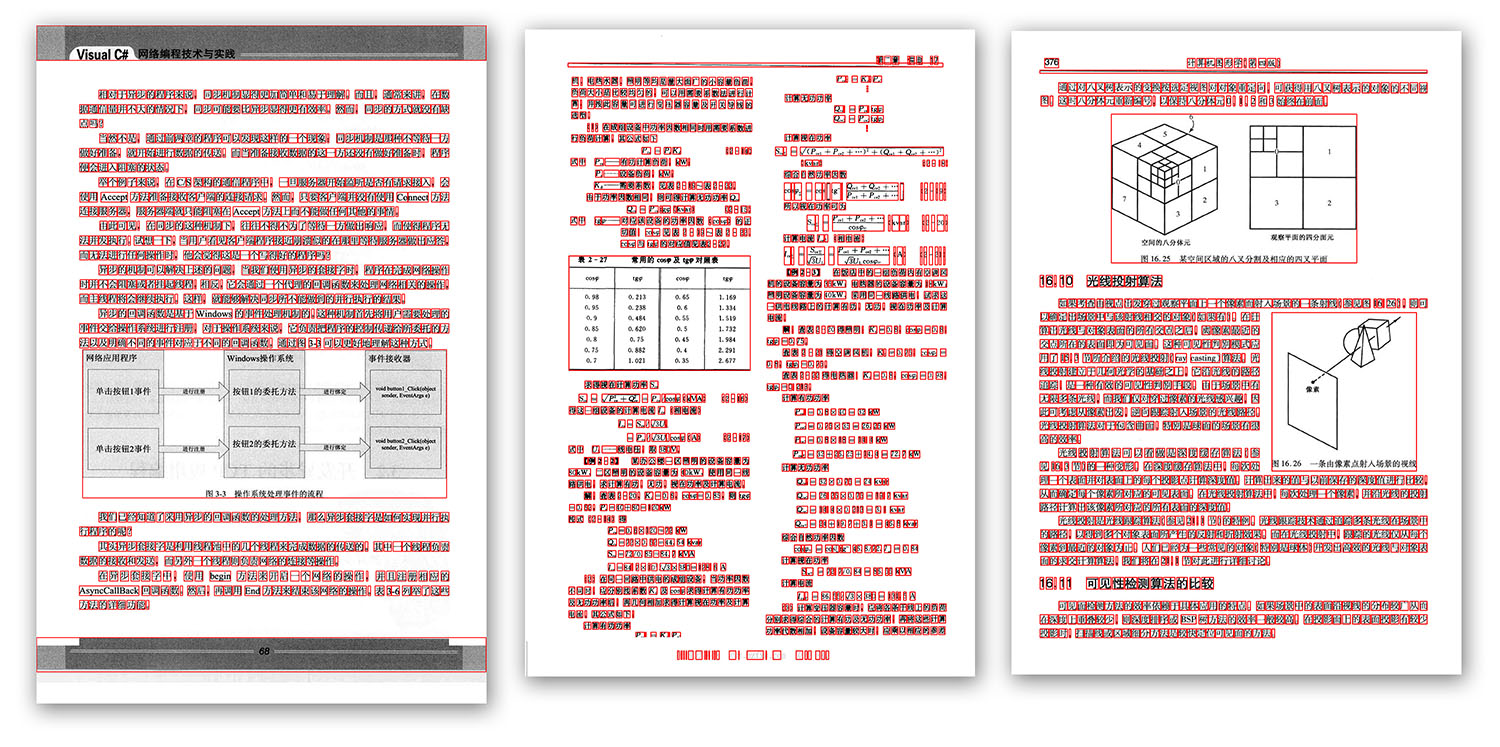

对于比较标准的页面，按照这种方法分割页面元素还是比较简单高效的，但是现实中的PDF页面排版五花八门，各种形态都有，这种方法就不适用了。同时该算法还存在比较明显的缺点就是会把左右结构的汉字如“非、北”等类似的汉字会给分割成两部分，对于英文单词也会全都给分割开。这在重排版时会造成汉字分在两行显示，或者英文单词被分在两行显示等问题。
