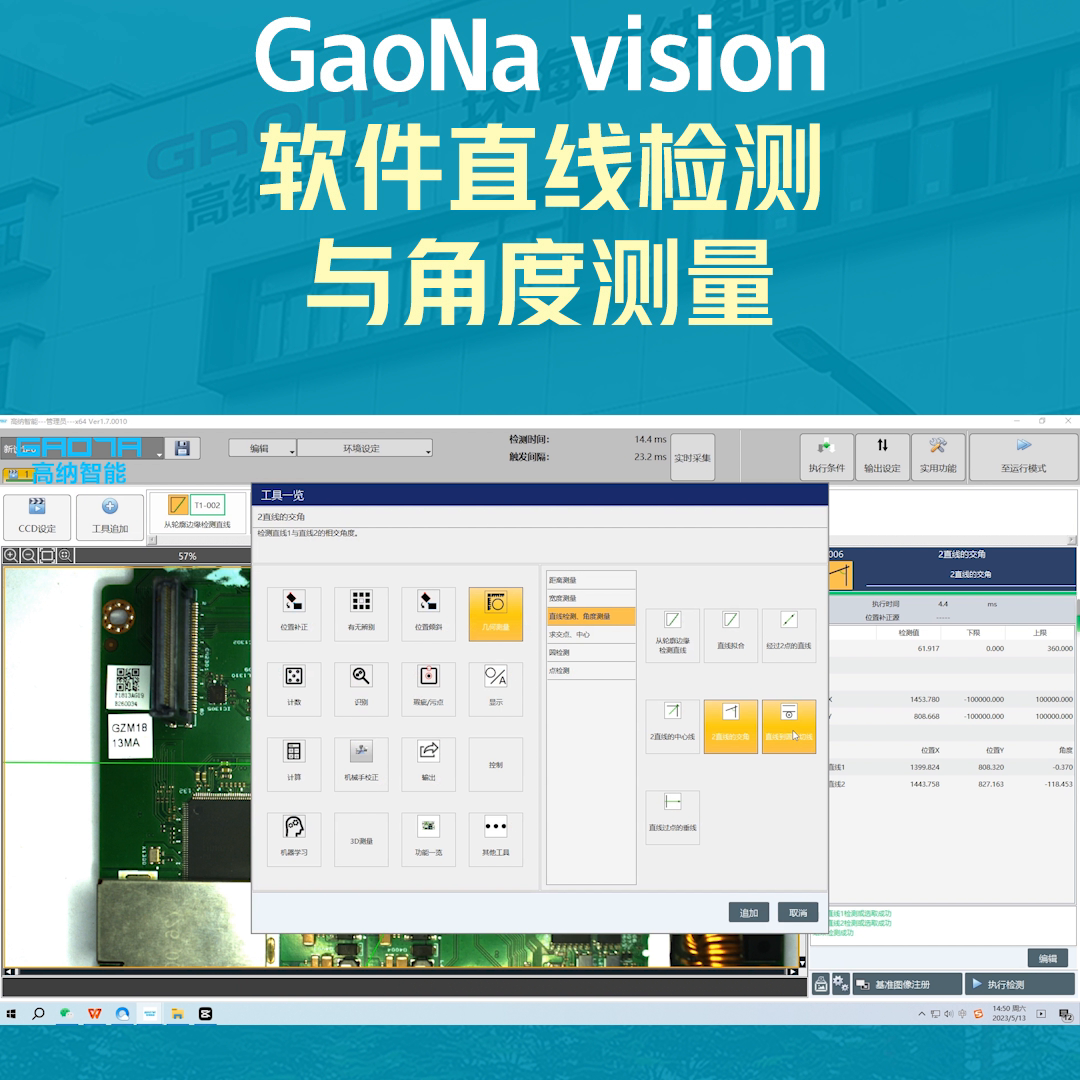

软件直线检测与角度测量视频教程。
GaoNa vision。
这一章来了解直线测量、角度测量工具使用。
·第一步还是要基准图像注册，注册后点击工具追加。选择几何测量，选择直线测量、角度测量，点击从轮廓边缘检测直线。选中后点击追加。直线边缘检测直线是检测以轮廓边缘形成的一条直线，直线检测只能从工具内设定，在右边可以修改检测参数。设置好后点击确定。
·现在右边显示检测值与检测结果，以上就是从轮廓边缘检测直线工具内容介绍了。

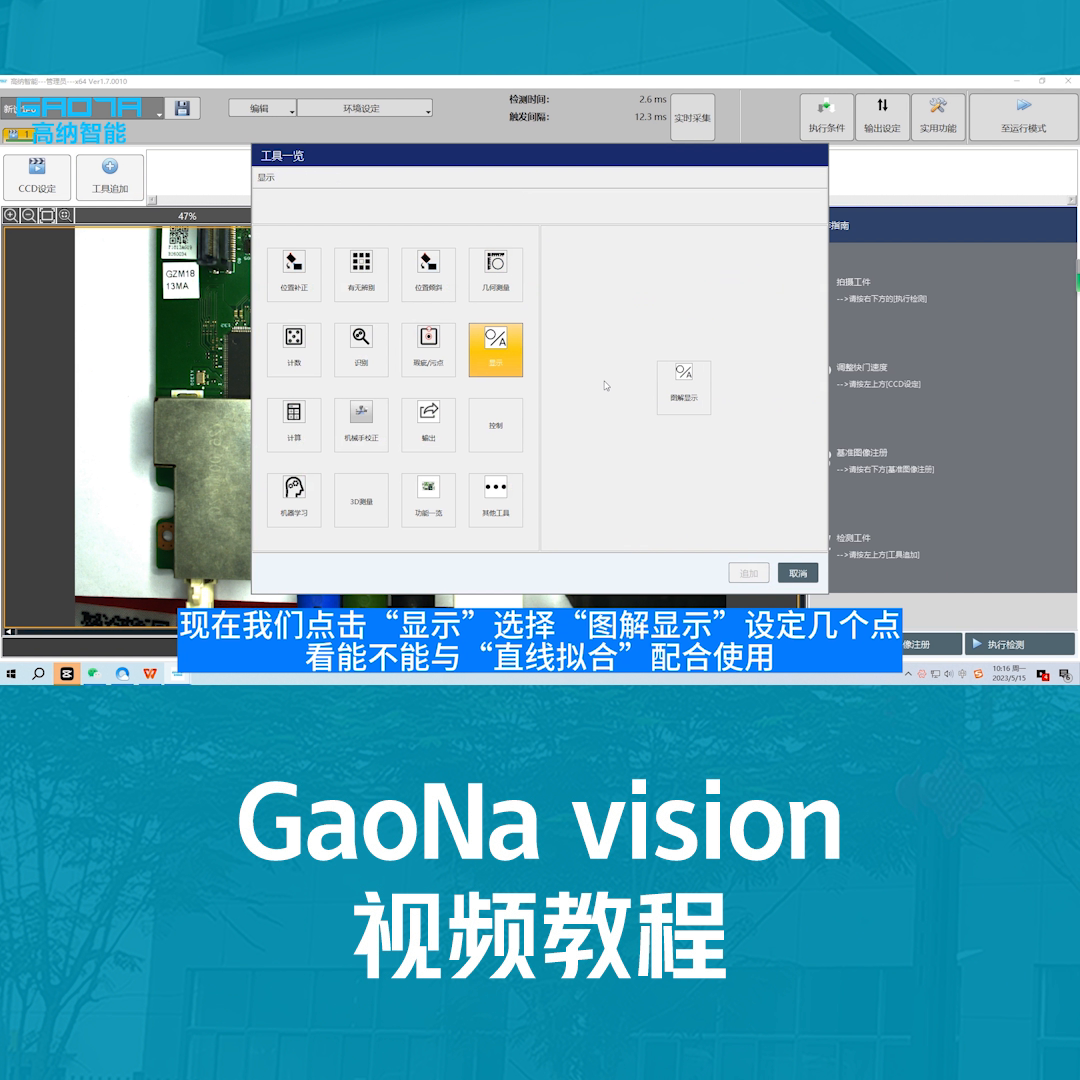

·下面继续介绍直线拟合。工具介绍：选择直线拟合工具，点击追加即可。选择要引用的点，引用的点必须是之前已经设定好的，现在还没有设定好，点击取消即可。现在点击显示，选择图解显示设定几个点看能不能与直线拟合配合使用。
·已经设置好两个点，回到刚刚的直线拟合工具界面。这个界面就出现了刚刚设置的图解显示，选择好后点击下方的运行按钮即可。

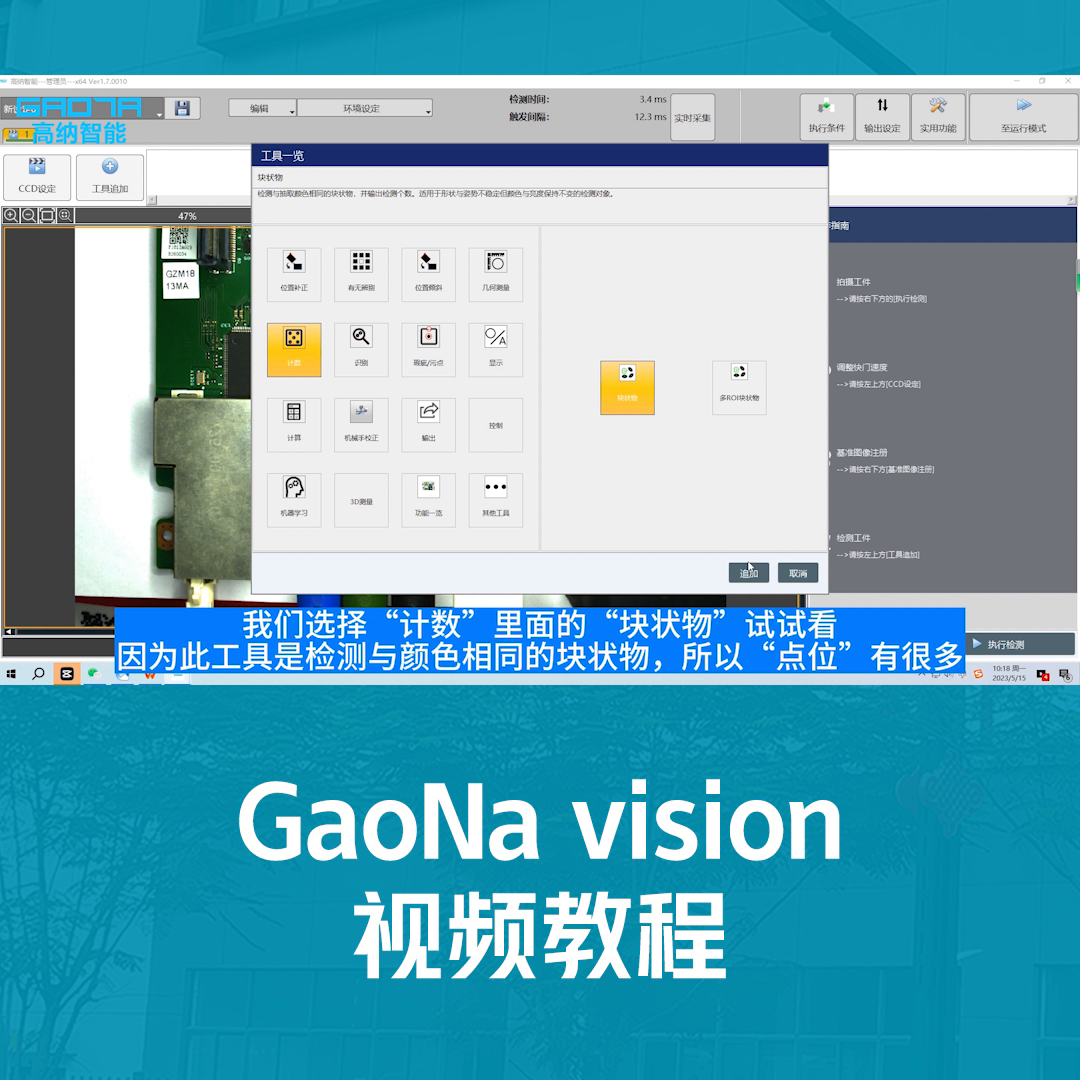

·现在右边显示检测的值与检测结果，检测结果显示检测失败，所以图解显示不能满足，再试试使用其他的工具。删除刚刚的工具，选择计数里面的块状物试试看。因为此工具是检测与颜色相同的块状物，所以点位有很多。调整检测框大小与右边手动阈值来减少其他干扰。现在都已经设置好后点击确定即可。
·再回到刚刚的直线拟合工具界面。引用处就有刚刚设置的块状物工具了。现在点击斑点中心位置选中所有点位，点击下方的运行按钮，点击完成。看到左边图形区三个点位连成了一条直线，此工具就是结合多个点位拟合一条直线，再配合其他工具使用。右边显示检测值与检测结果，以上就是直线拟合工具使用介绍了。
·下面继续了解经过两点的直线工具使用。经过两点的直线是检测经过二点的直线与水平线的交角。检测点可以从各个工具内设定，也可以参照其他工具的检测位置。

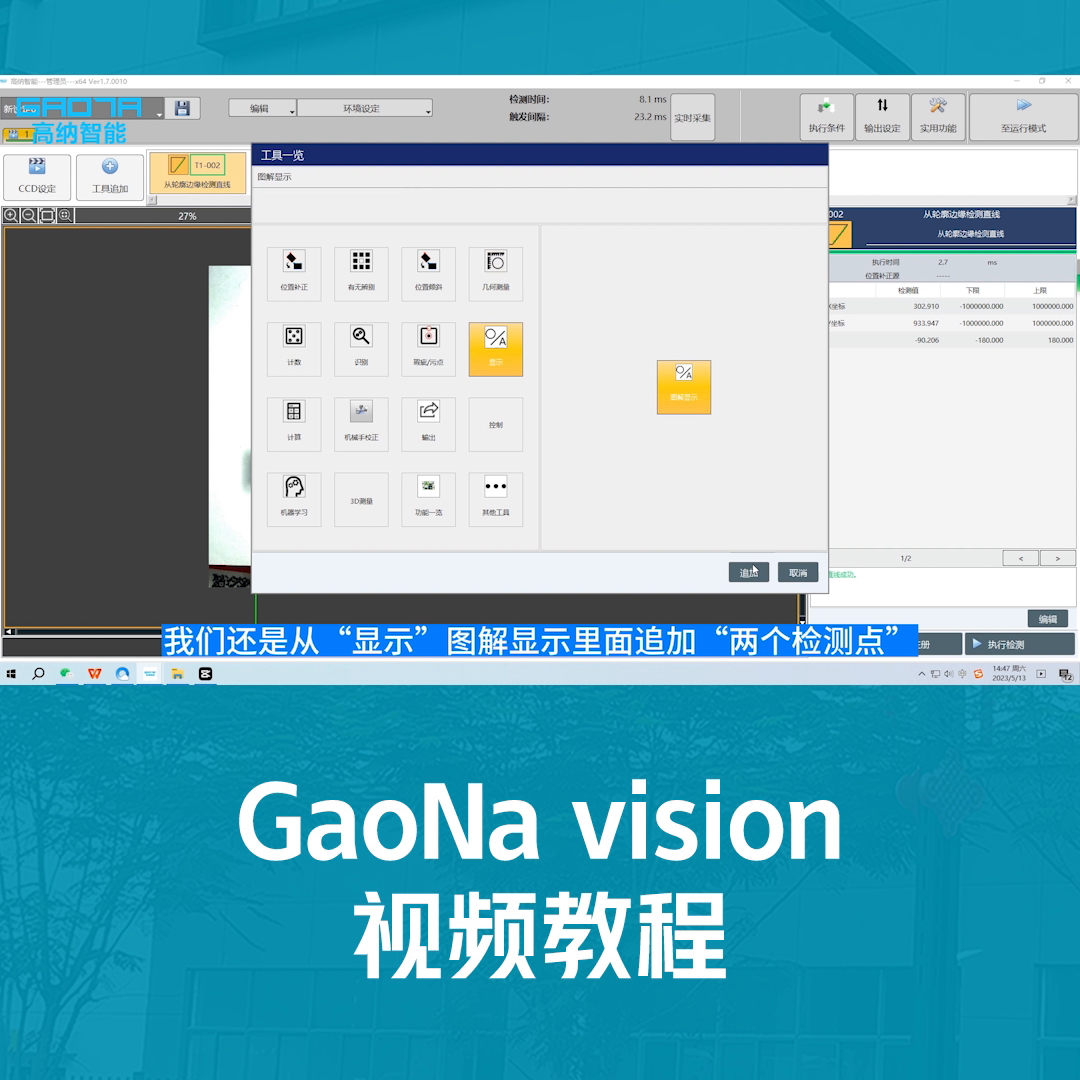

·还是从显示、图解显示里面追加两个检测点。点击追加，点击追加两个检测点，设置好后点击确定即可。
·再回到经过两点的直线工具界面处，现在这就有刚刚设置的图解显示的检测点了。依次点击下方的运行按钮，现在这两点之间的直线中心处就出来了。

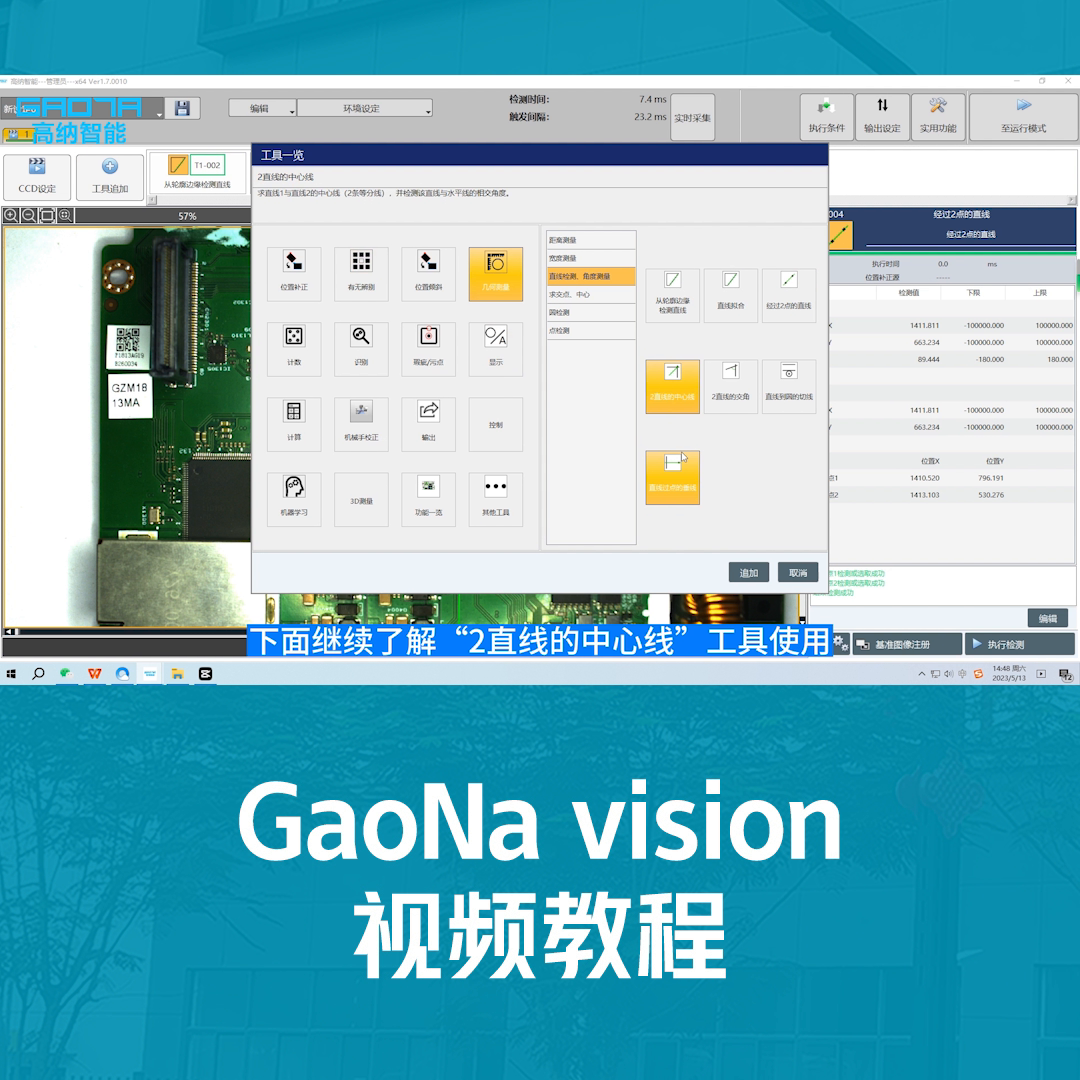

·以上就是经过2点的直线工具内容介绍了，下面继续了解2直线的中心线工具使用。点击增加，"两直线的中心线"是计算出直线1和直线2之间的中线(2等分线)后，检测该直线与水平线的交角。检测直线可以从各个工具内设定，也可以参考其他工具的检测位置。设置好后点击完成。
右边显示检测值与检测结果。以上就是"2直线的中心线"工具使用介绍了。

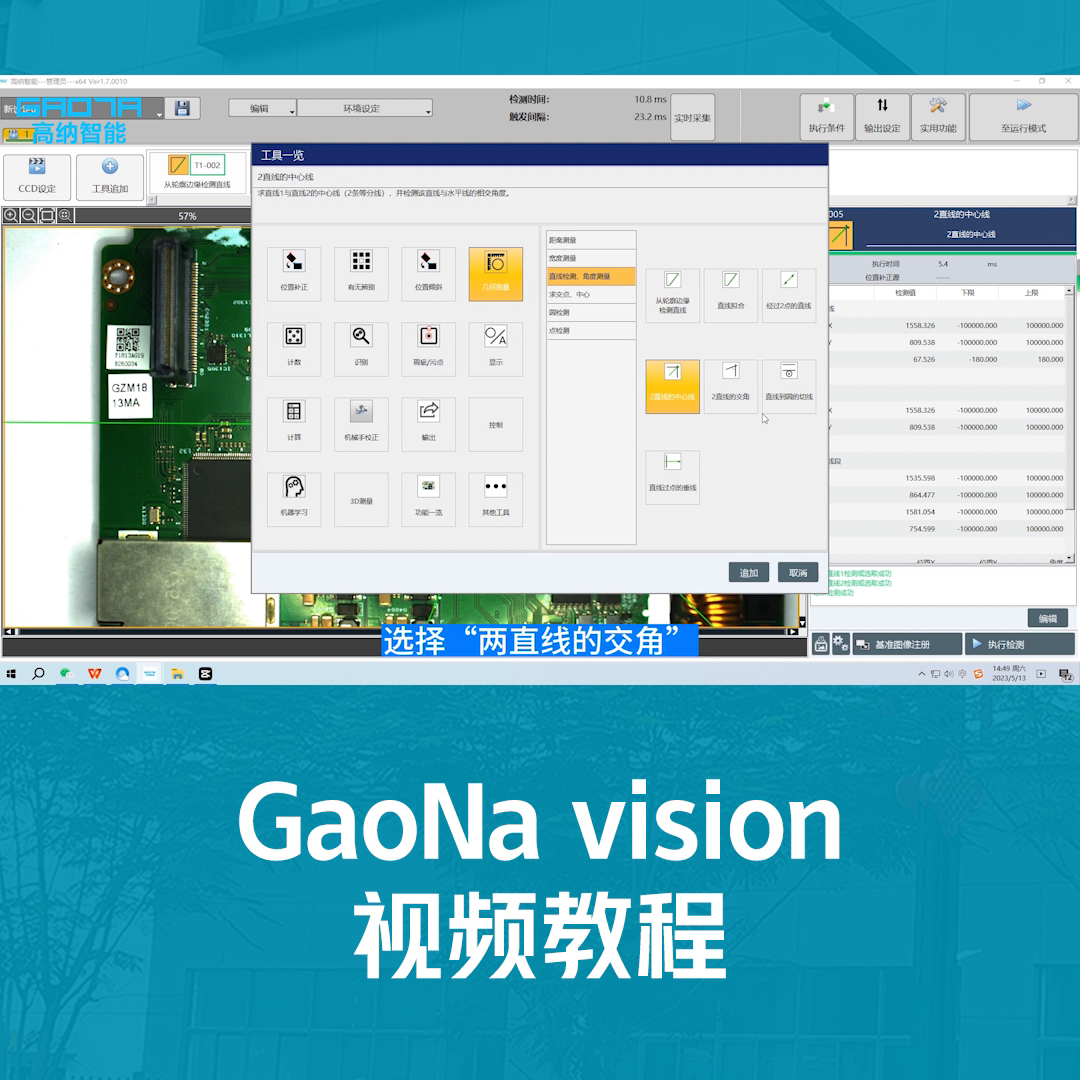

·下面继续了解"2直线的交角"工具使用。选择2直线的交角，点击追加，在想要检测的地方绘制出两条直线。此工具检测直线1和直线2的交叉角度，所以绘画时需交叉，不然检测不到2直线的交角。在右边可以修改检测角度，设置好后点击完成即可。
·右侧显示检测值与检测结果。以上就是"2直线的交角"工具介绍了。
·下面继续了解"直线到圆的切线"工具使用。选中后点击追加。
·直线到圆的切线是检测直线与圆的各种切线。检测点/直线可以从各个工具内设定，也可以参照其他工具的检测位置。绘制好图形后可以在右边修改检测设置。设置好后点击完成。右侧显示检测的值与检测结果。
以上就是"直线到圆的切线"工具使用介绍了。下面继续了解"直线过点的垂线"工具使用。直线过点的垂线是检测从点到直线的垂线与直线的焦点坐标检测点。直线可以从各个工具内设定，也可以参照其他工具的检测位置。选择一个要检测的点，点击下方的运行按钮。
·还需要选择一条直线，可以自己绘画，也可以选择参考其他工具这个选项。现在"直线不点的垂线"就检测出来了，点击"完成"，即可。右边显示检测的值与检测结果。
以上就是直线检测角度测量的全部内容了。感谢观看。
