3 草图绘制的技巧如
要画下图所示的草图，先采用分解法，将图形化整为零，细分成若干个几何元素，如5条中心线、3个圆、7个图1 草图预设置 圆弧、1条直线，然后按下面步骤方法做。
3.1 先中心后轮廓中心线一般是图形的对称中心或定位基准，先画好中心线后，再进行适当的约束和定位（甚至可以利用几何约束中的“完全固定”功能全约束它们），然后再画其他的轮廓线。

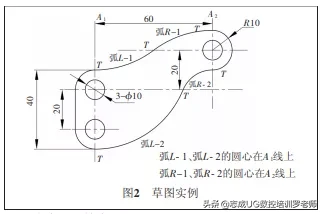

3.2 先简单后复杂把零件图拆成一个个独立几何元素后，观察几何元素之间的关系，然后根据“先简单后复杂”的原则决定绘制的先后顺序。先画形状大小和位置均已知的线段，再画形状大小已知而位置部分已知的线段，最后绘制只知道形状大小的线段。在图2所示的实例中，3个φ10 mm的圆和3个R10的圆弧，虽然它们的位置和尺寸均已知，但画圆比画圆弧容易，并且约束起来也简单一些，所以最好先画圆。
3.3 先几何后尺寸草图约束包括尺寸约束和几何约束两种，其中尺寸约束是控制图形的形状和大小，几何约束是控制图形的相对位置。为了避免约束时图形发生严重变形，我们同样也要注意约束的顺序，先几何约束后尺寸约束，最好在绘图的过程利用UG草图的自动约束功能自动生成几何约束。另外，每进行一次尺寸约束就会在图上生成一个尺寸标签，尺寸约束越多，尺寸标签也越多，检查和分析图形时花费的时间也越多，难度也越大。在画圆的时候，利用 “交点”捕捉功能和UG草图的自动约束功能，把圆的圆心定在两中心线的交点处，然后再利用 “半径尺寸”约束功能定义圆的直径为10 mm。
3.4 注意画图顺序绘制和约束轮廓线一定要注意顺序，特别是在绘制复杂图形时更应该如此。最好是画完一条轮廓线段就赶快约束，然后再绘制和约束其他的，最后连接各线段（如圆角、倒角等）。为了避免把自己搞糊涂，最好平时养成一个良好的习惯：按一定规律（如从左往右或从右往左、从上到下或从下到上、由内至外或由外至内）确定画轮廓线的先后顺序。剩下的7个圆弧，按“从左往右”的规律，先画出左边的2个圆弧，通过已知的约束条件完成约束。再连接两圆弧的端点，画唯一的1条直线。然后根据“先简单后复杂”的原则，画出另外1个R10的圆弧，并约束。最后按“从上到下”的规律，依次绘出和约束好圆弧L-1、圆弧R-1和圆弧L-2、圆弧R-2。
4 结 语当然，上述的方法和技巧不是相互孤立的，运用的顺序也不是一成不变的，我们可以根据具体的图形，采用其中一、两种或全部，或者混合一起用，效果会更好。
