智能EXCEL工艺设计软件的实操教程：

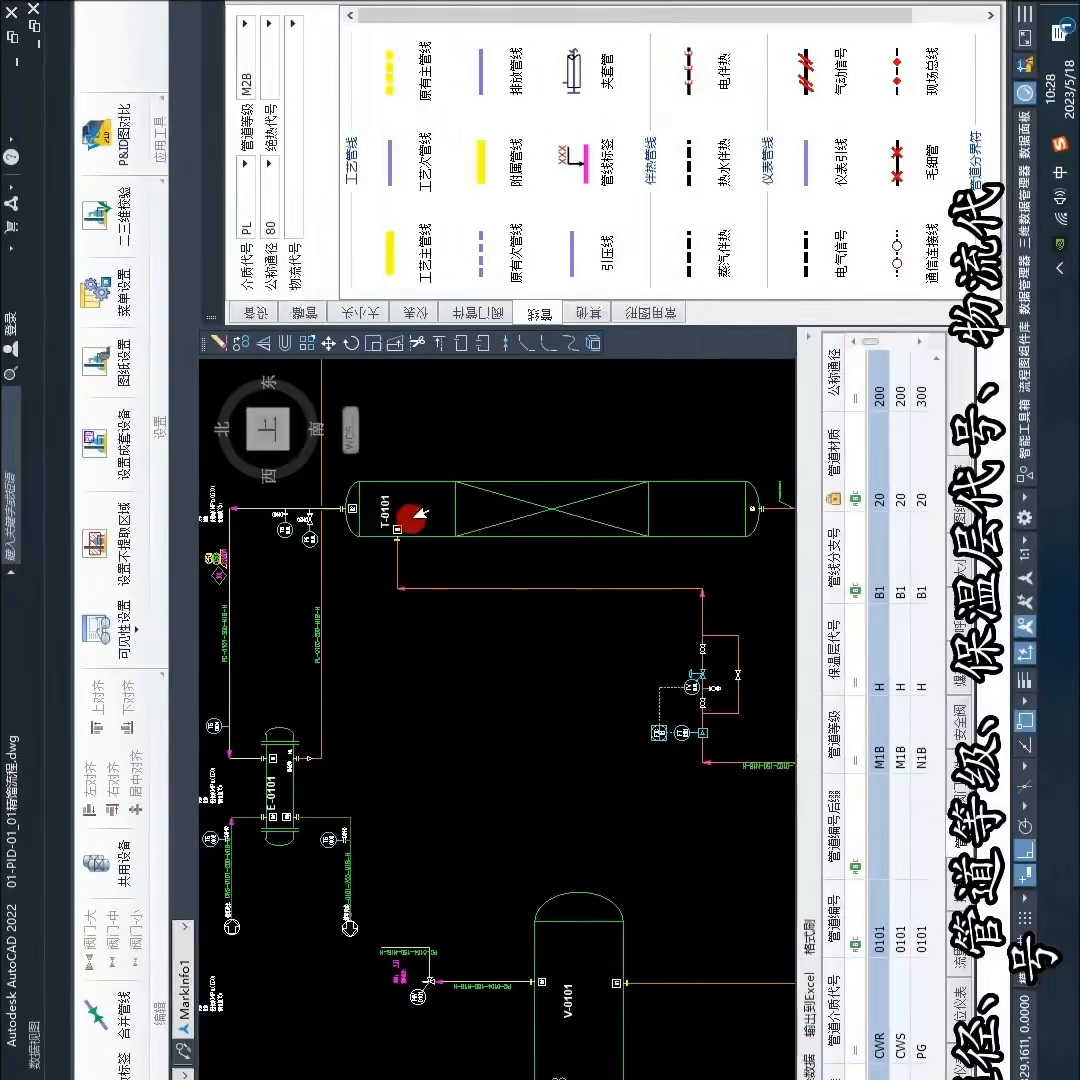

在绘制管道时，可以通过智能EXCEL软件轻松添加一条主管道，并选择管道介质、工程通径、管道等级和厚度等参数。软件会自动编号并添加标签，填写管道的内径和外径，以及继承物流代号的相关物性数据。

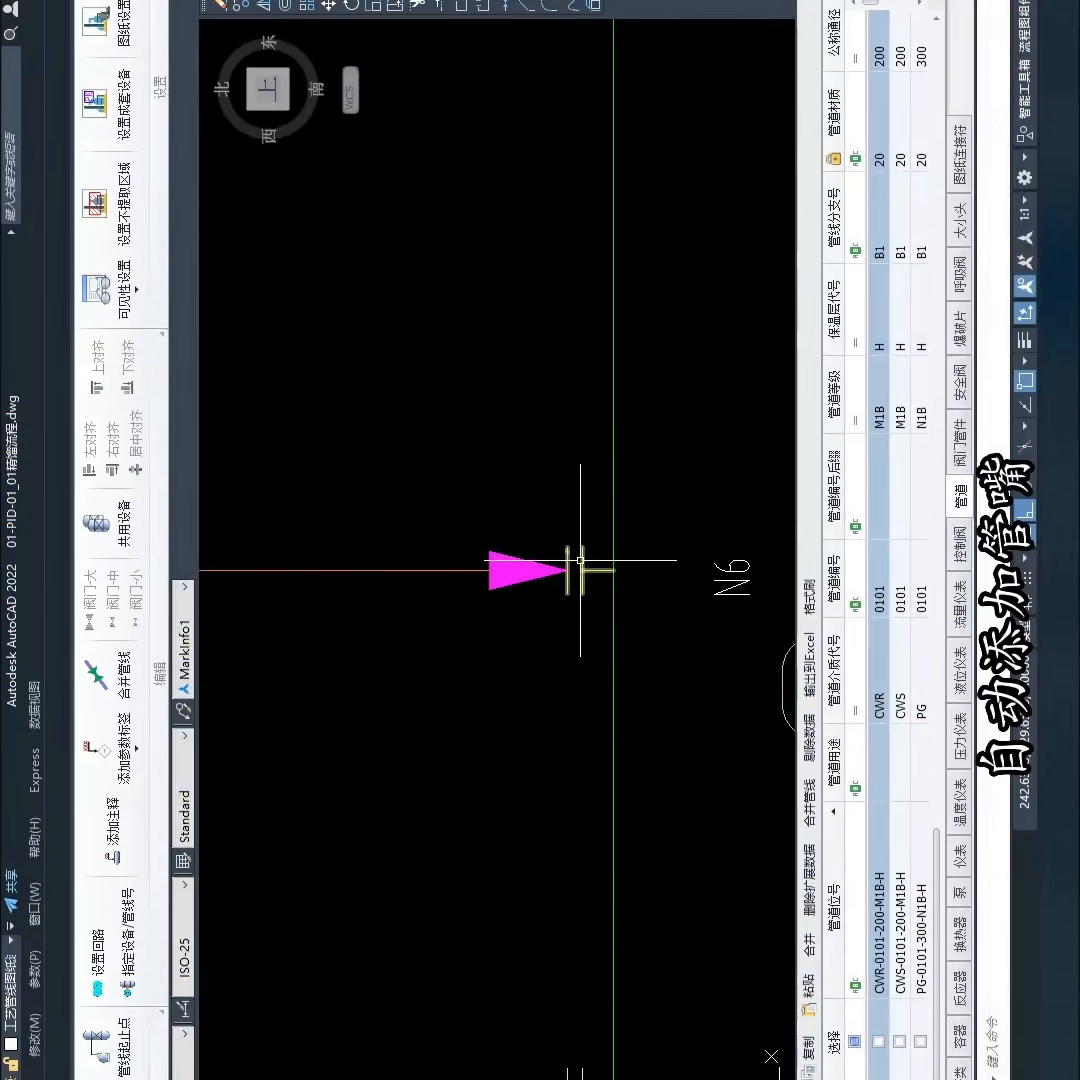

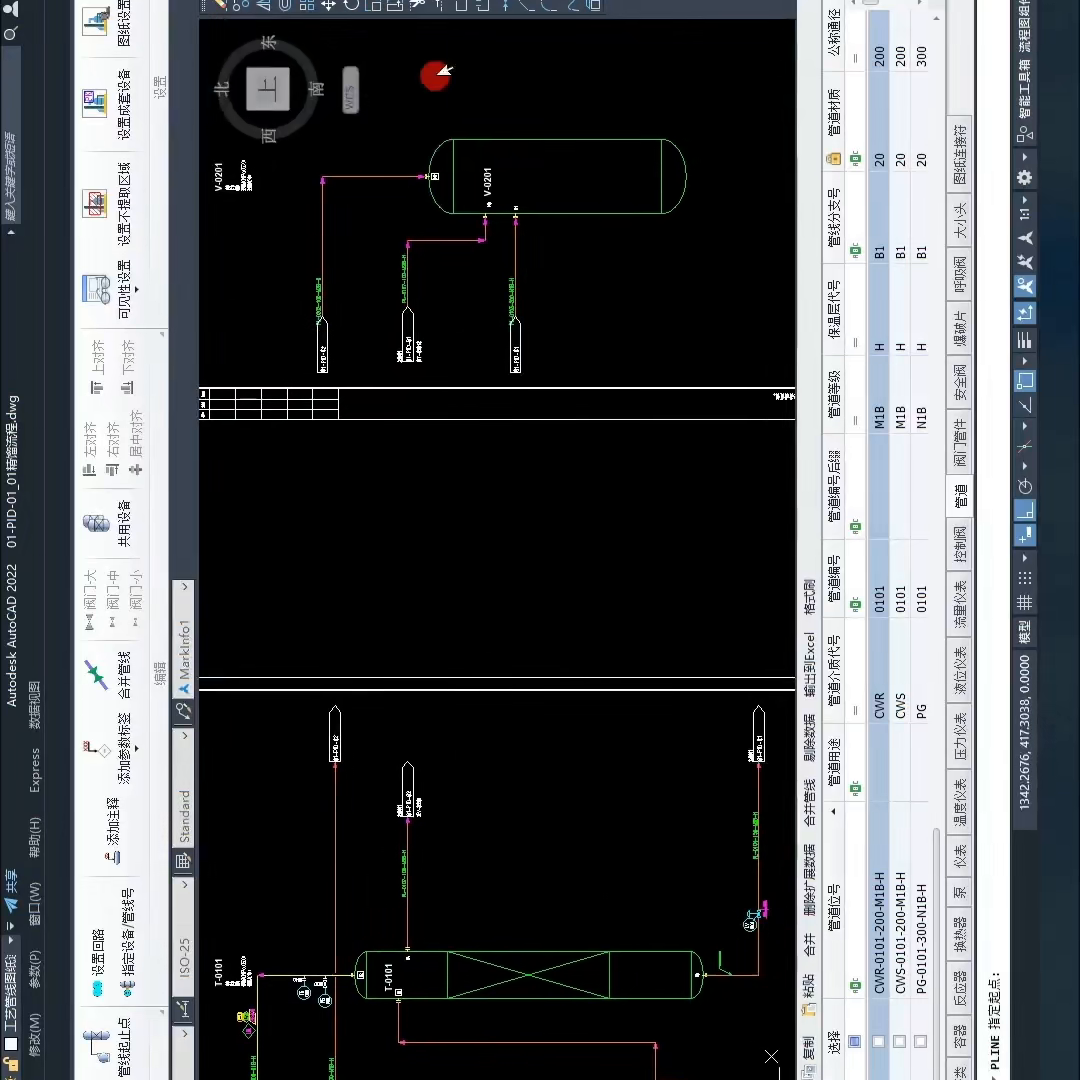

如果管道起点或终点位于设备上，软件还会自动添加管嘴，尺寸也会自动继承。如果起点或终点位于流程图边缘，软件会自动添加图纸连接符，并使其对齐。绘制跨流程图的管线有三种方式：
·第一种方式是直接从一张流程图绘制到另一张流程图。管线在边缘处自动断开并添加连接符。
·第二种方式是将管道画到流程中，并在提示是否继续绘制时选择“是”。此时，绘制的管线将与之前的管线具有相同的编号。
·第三种方式是两张流程图上已经绘制好的管线，将连接符配对后选择要合并的管线号。如果需要添加一根主要管道，则软件会根据等级不同在交叉点自动断线，不同级别的管道会在次断主不断，相同级别的管道会在竖断横不断的情况下自动断线。可以根据所需管线的类型选择不同的管线。
对于最重要的物料管道，可以使用工艺主管线。如果要添加一条设管线，软件会根据等级不同在交叉点自动断线。如果添加一根附属管线，软件会根据等级不同在交叉点自动断线。

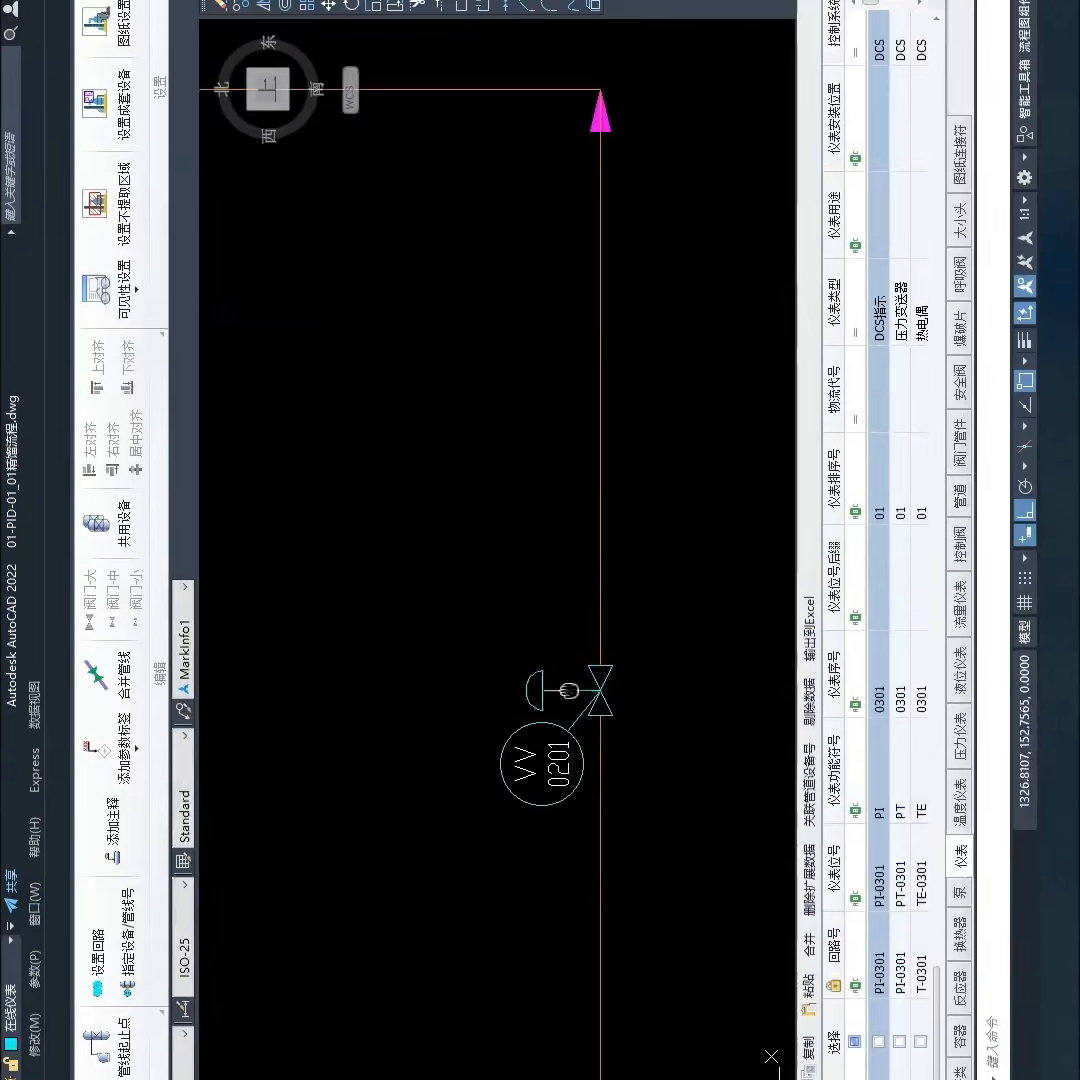

·第一级别：带根部阀的压力表可以通过引压线连接在主管线上。排放阀的管线可以使用排放线，引压线与放线的默认尺寸是dā。点击管线的中间点，可以对管线进行拖拽。拖拽管线时，管线上的元素会随着一起移动，能够方便快捷地调整管线的位置。
