此篇对应功能出自：第10波-快速排列工作表图形对象 - 简书 https://www.jianshu.com/p/eab71f2969a6

在Excel的对象模型中，列的宽度不是一般所期待的和行高一样是磅为单位，而是由当前所设定的字符大小的字符宽度为单位，致使在根据图片大小来调整列宽时，没有办法调整到位，总是有那么一点点误差。

此篇介绍的图形排列过程中，也会受此困扰，间接使用循环的方式将列宽调整好，或者用当前的ColumnWidth和Width两个值来算他们之间的比例的方式，但仍然有误差，所以Excel催化剂的图片系列功能，都改为使用PictureBox容器的方式解决图片纵横比问题。

将所有选定的图形进行从上往下的按列排列，或从左往右的按行排列两种方式。需要记录到所有图形的基本信息如top、left、height、width等属性，新建一个实体类来存储这些信息，利用.Net里的泛型的特定来解决它。

class ShapeInfo { public int ShapeIndex { get; set; } public Single Height { get; set; } public Single Width { get; set; } public Excel.Range TopLeftCell { get; set; } public Single Top { get; set; } public Single Left { get; set; } }

再经以下的主方法，将图形信息存入List集合，并从中取出最大的宽度的图形，作为此次图形排列的列宽。

再用一个While循环，让列宽和当前最大的图形列宽相等，因转换系数问题，总是会有一点点小误差的。

调整图形的显示也是很重要shp.Placement = Excel.XlPlacement.xlMoveAndSize;此属性可保证用户再编辑行列宽时，图形会跟着自动缩小放大。

图形的高度，使用和单元格的高度贴合，方便后期调整行列高时自动调整，会有原图形有些许的大小出入，如果非图片，变形影响不大。

shp.Height = (Single)actSht.Range[shp.TopLeftCell, shp.BottomRightCell].Height;

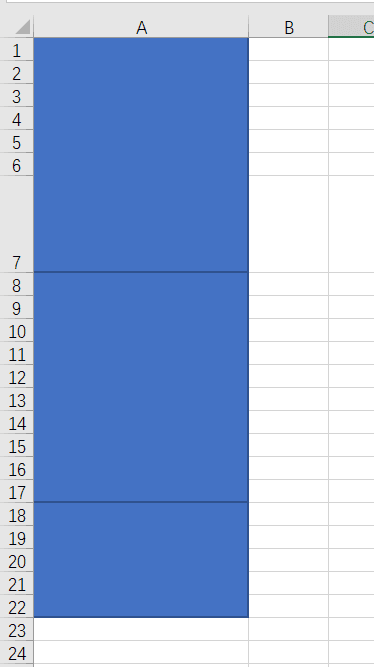

最后，不同图形累在一起，只需改变其Top属性即可，将下一个Top属性定位在当前的Top位置+当前的图形的高度。

dstRangeTop = dstRangeTop + shp.Height;

public static void ArrangeShapeByCol(Excel.ShapeRange shpSelected, Excel.Range dstRange) { Excel.Worksheet actSht = dstRange.Worksheet; List ShapeLists = GetShapelist(shpSelected); int increaseColwidthStep = 0; Single shapMaxWidth = ShapeLists.Max(s => s.Width); while (dstRange.Width < shapMaxWidth) { increaseColwidthStep++; dstRange.EntireColumn.ColumnWidth = dstRange.EntireColumn.ColumnWidth + increaseColwidthStep; } Single dstRangeTop = (Single)dstRange.Top; foreach (Entity.ShapeInfo shpInfo in ShapeLists.OrderBy(s => s.Top)) { Excel.Shape shp = shpSelected.Item(shpInfo.ShapeIndex); shp.Top = dstRangeTop; shp.Left = (Single)dstRange.Left; shp.Width = (Single)dstRange.Width; shp.Height = (Single)actSht.Range[shp.TopLeftCell, shp.BottomRightCell].Height; shp.Placement = Excel.XlPlacement.xlMoveAndSize; //把top的值改写为top+此次循环的shp的高度设置值 dstRangeTop = dstRangeTop + shp.Height; } }
