一起认识“新迪3D”的变量


01 变量表的结构：

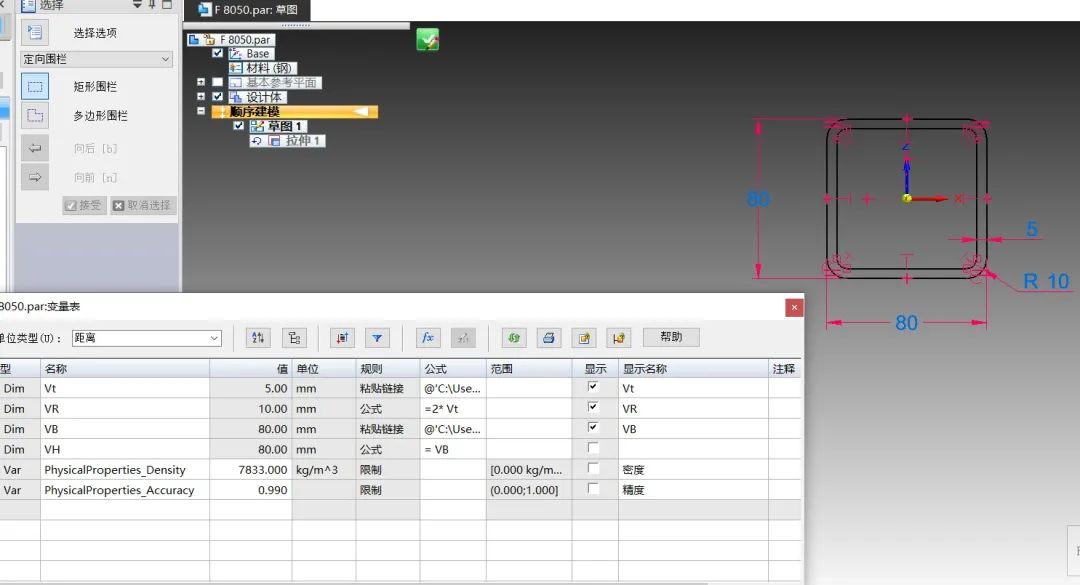

变量表主要包含类型、名称、值和公式4个部分。在“新迪3D”中绘制一个零件，然后选择主菜单[工具]→[变量]，将出现一个包含这4个部分的表，例如：




02 变量表的内容


类型即变量类型，通常是尺寸的类型，如Dim、Var、Scalar等等，此选项是只读的，用户不可以对其进行修改。


名称即变量名称，缺省情况下，系统自动赋予尺寸的名称，如V492等，用户可以自己定义名称。


值即变量的数值，变量化设计最基本的方法就是通过直接编辑各个变量的数值，从而实现对零件特征造型的修改，但是要注意的是不能编辑包含公式的变量的值。

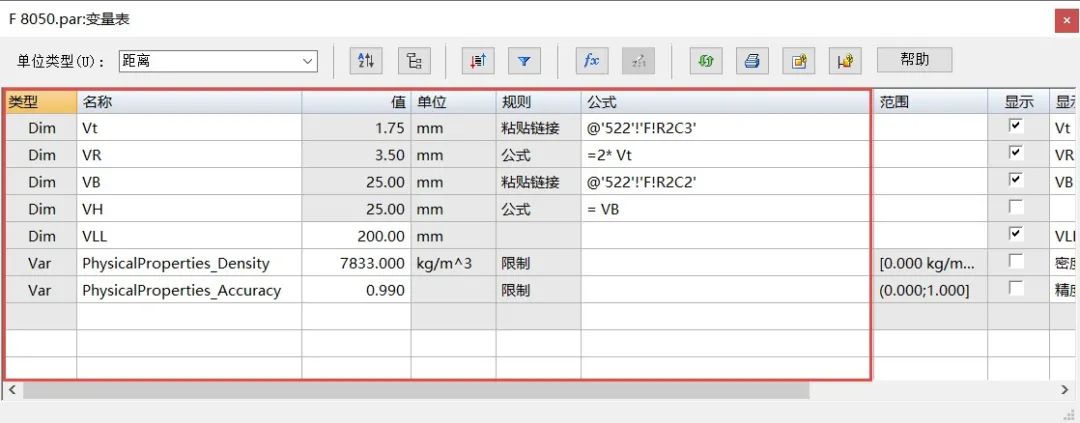

“公式”是对变量用公式进行定义，如果“公式”单元是空白的，则变量值独立于其他变量，为独立变量；如果在某变量单元中输入了数学表达式，则该变量根据数学表达式获得相应尺寸数值，为非独立变量。如图中变量R的值依赖变量t的取值，所以t是独立变量，R是非独立变量。



二

变量“显示名称”后可以在【数据管理】-【文件属性】中显示

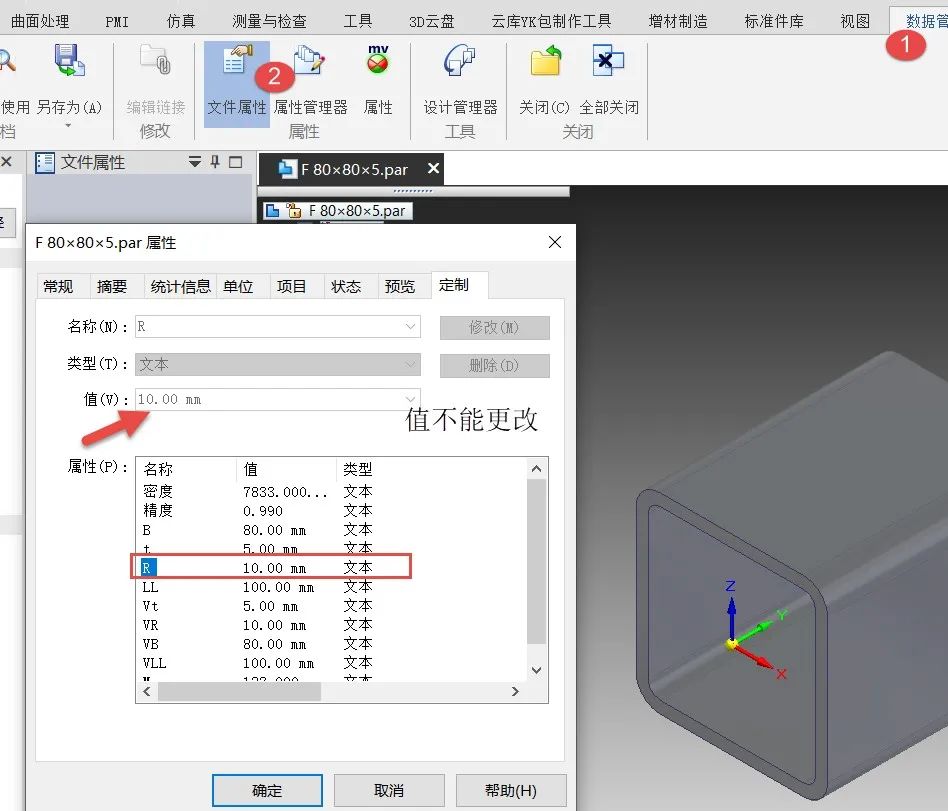

非独立变量和独立变量勾选“显示名称”后可以在定制属性中查看，但是不能进行更改及数据值返回；




三

用Excel表格驱动“新迪3D”变量表

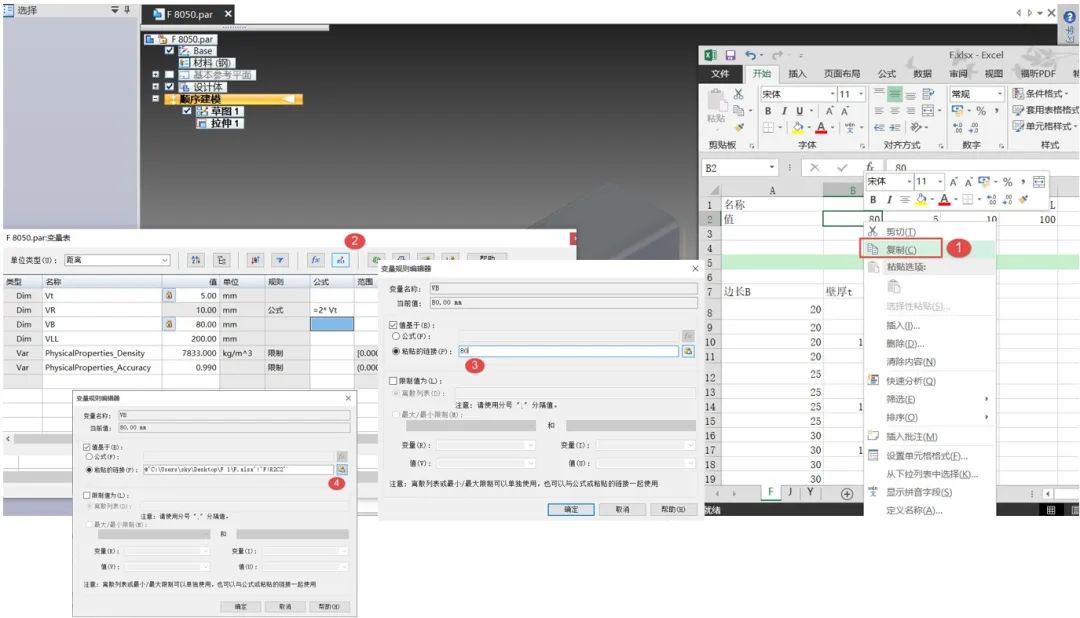

在EXCEL表中填写变量对应的值，复制单元格，在“新迪3D”中进行链接；




链接完成后，更改EXCEL表，即可生成满足要求的模型；
