论文风满满的甘特图，如何用Excel做的？

哈喽，我是运营菌。

欢迎来到Excel数据可视化，给大家推荐我们的新课，内含80多个图表模板，目前限时优惠中。点击下方卡片购买即可

今天在知乎上溜达时候，发现有一个超有意思的问题，浏览量100万，下面多个1K赞同的回答都偏题了。

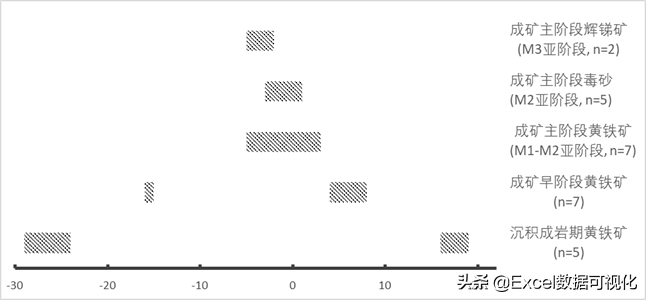

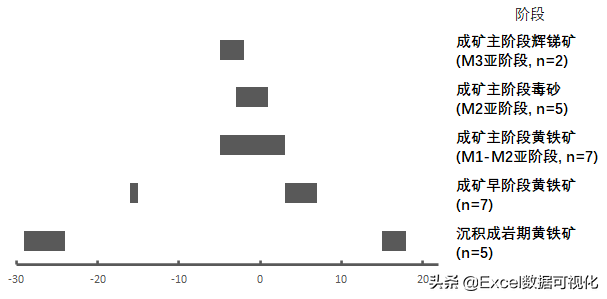

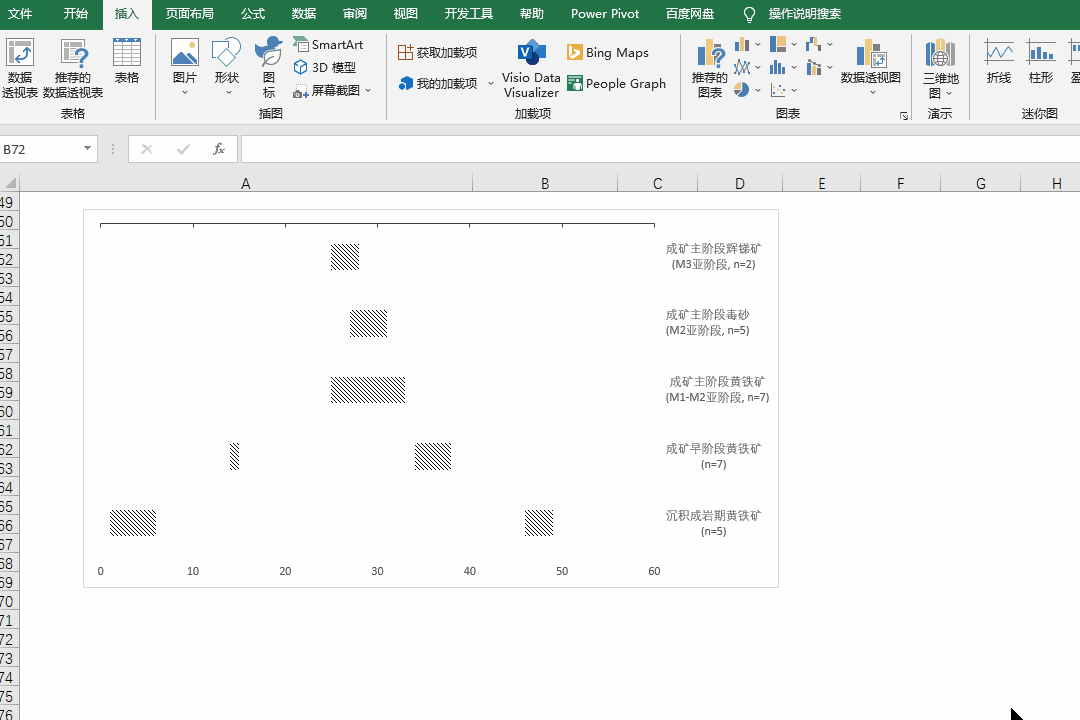

其实有2种方法可以做出这样的效果，首先看看我们做出的效果。

方法1.条形图+散点图。

方法2.条形图+单元格。

该图表设计的知识点有①堆积条形图；②散点图辅助；③图表填充；④添加数据；⑤更改图表类型等综合知识点。本道题用Excel做是比较麻烦点，不知道有木有其他更好工具，如果有记得再评论区@我。

由于，提问者在题目上出现了甘特图这个关键词，大多数答主均围绕着甘特图这个点展开。主要原因是提问者问题和实际的配图不符合的，提问者对图表不熟悉写错了题目，这很正常。

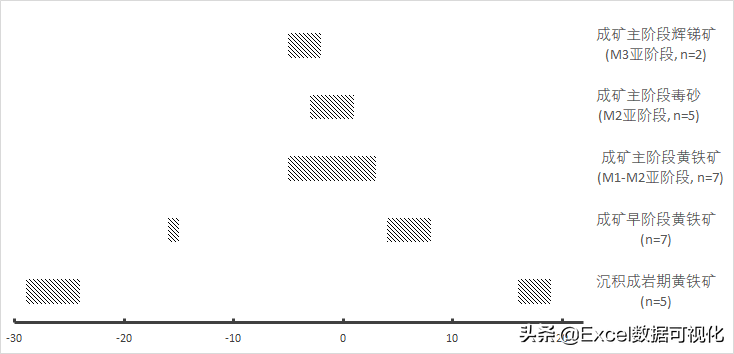

例如，我也看不懂题目是否表示某种元素不同时期含量，还是别的啥。但，这个研究图表不是甘特图，是一个类似甘特图的变形条形图。

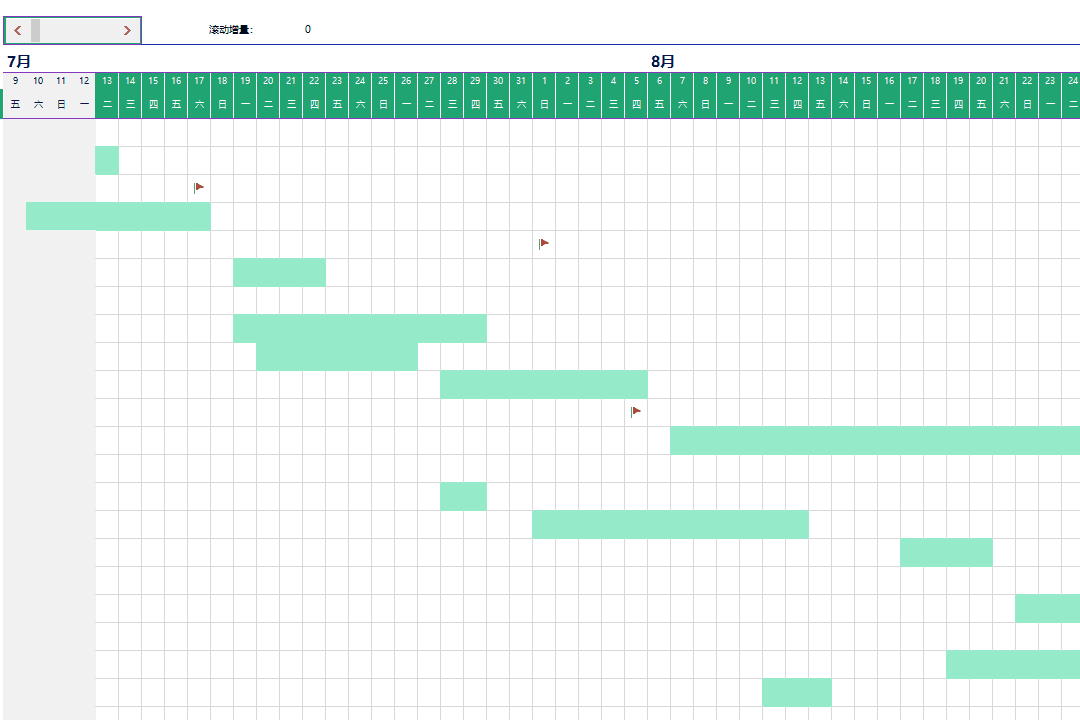

1.甘特图一般以时间和进度作为横坐标轴。

2.而题目中的图表更多表示多个时期含量的分布？重点是横坐标还有负数。

且看我慢慢分析，从方法1.堆积条形图+散点图开始。

1.获取作图数据

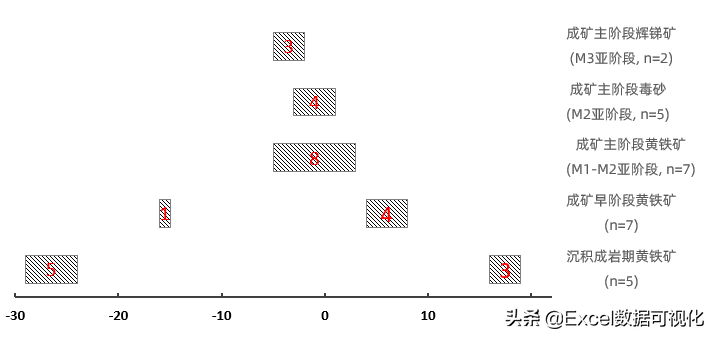

最好题主提供数据源看看，否则一个大猪经常只能根据图表猜测数据了。我们大概估计阴影面积的长度，如下红色数字。

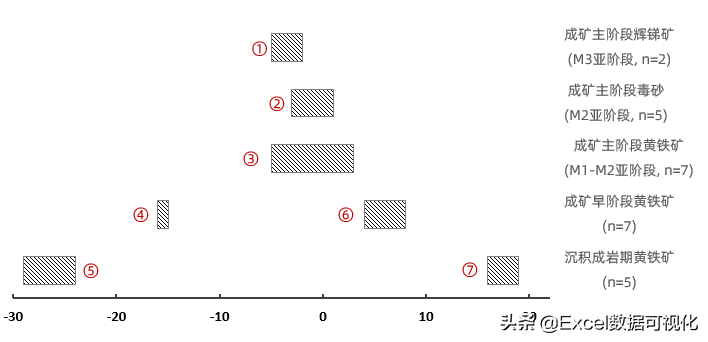

除此之外，我们还要估算每个阴影的起始位置，为了方便后期辨认，我们给7个阴影分别命名为阴影①-⑦

可得到起始点和长度为：

由于阴影④⑥，阴影⑤⑦，分别同属一个阶段，划分到同一行。

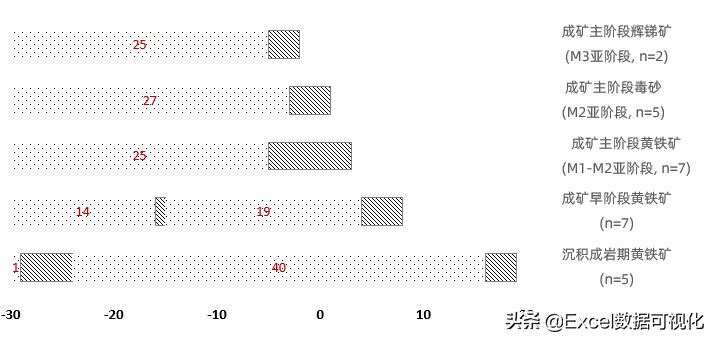

图表使用是堆积面积图，堆积面积图是从坐标轴的起始X轴坐标开始，我们需要把下方的沙子填充的长度求出来，根据上面阴影起始点和长度，容易知道。

根据上面的阴影长度

我们把沙子填充和阴影长度数据整理下来可得图表：

2.绘制条形图

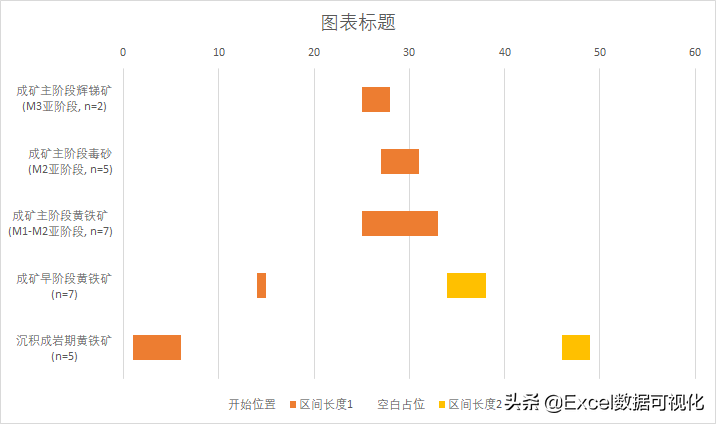

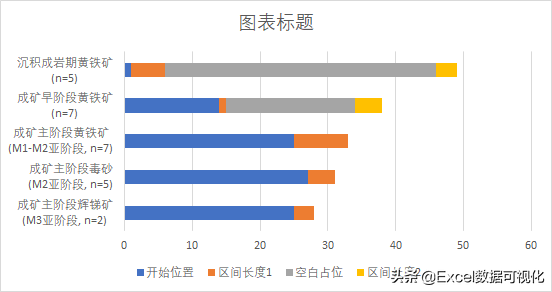

接下来选中所有数据，插入，堆积条形图，可得。

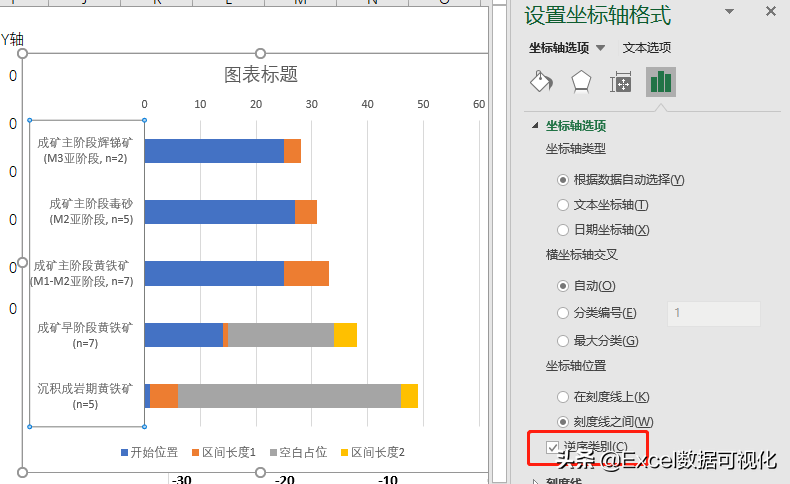

所有条形图都一样，选中纵坐标轴，改为逆序类别。

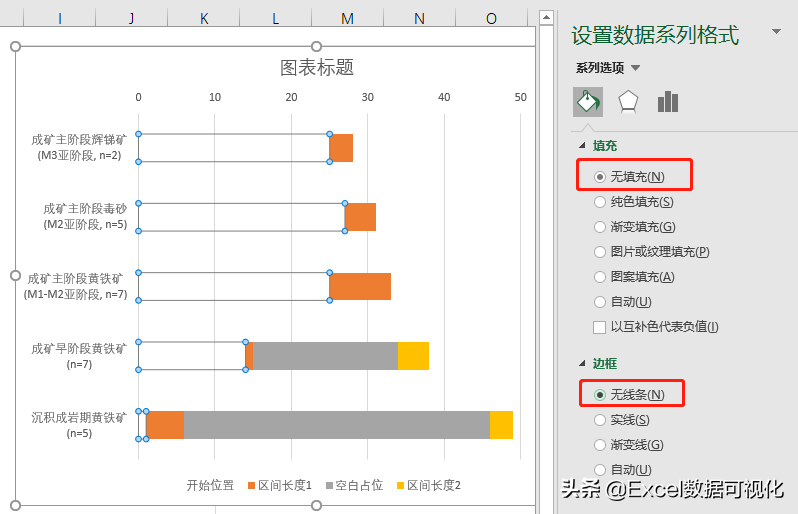

把蓝色、灰色的条形填充为【无填充】、【无线条】

可得：

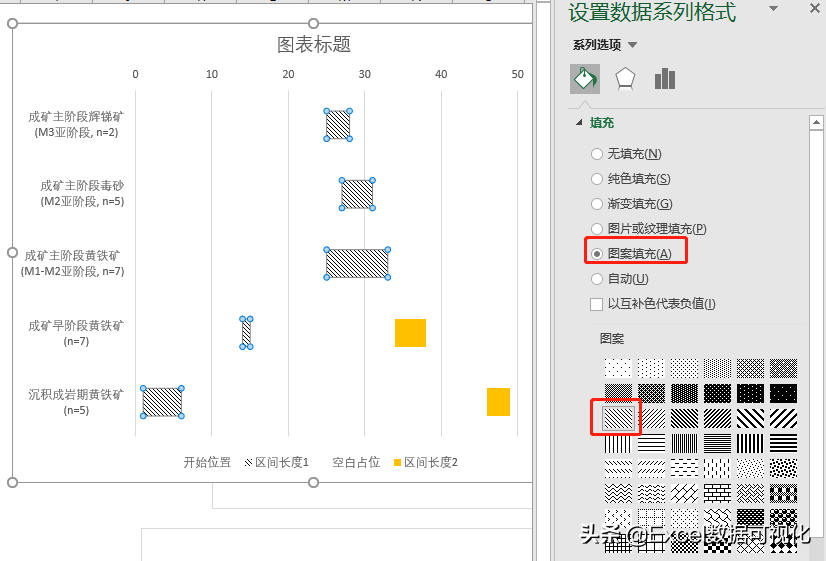

选中橙色和黄色的条形，在【填充】，选择【图案填充】，选择到【斜纹】。很少人知道这样的填充方法，记得要考！

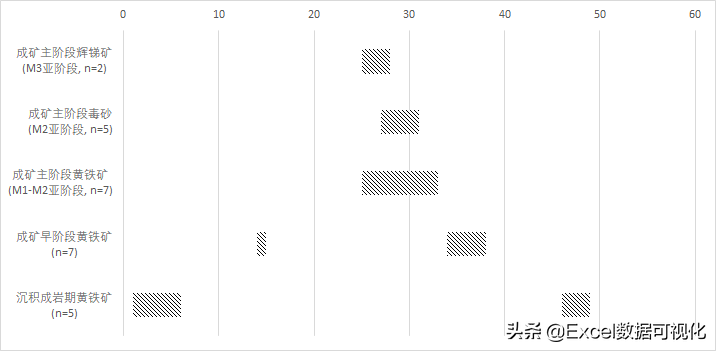

把图例和一些不要的元素删掉，可得：

本题的雏形就绘制出来了。还需要补充横坐标，案例中我们用散点图绘制横坐标标签。

3.横坐标标签。

利用散点图绘制横坐标标签，相对比较麻烦，但能精准绘制。如果偷懒的同学也可以利用文本框掩盖法，做好坐标标签。

一般我们不会推荐这种方法。

看回利用散点图做标签的方法，首先确定出散点图的X、Y轴的坐标点。还有散点对应的标签，如图。

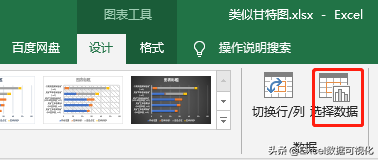

把散点图的Y轴添加进堆积条形图里面，选择图表，在【图表工具】【选择数据】。

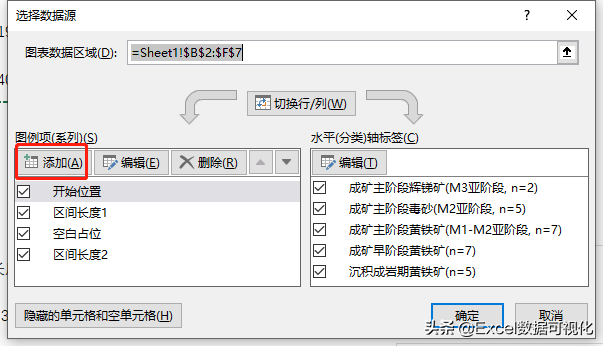

选择【添加】。

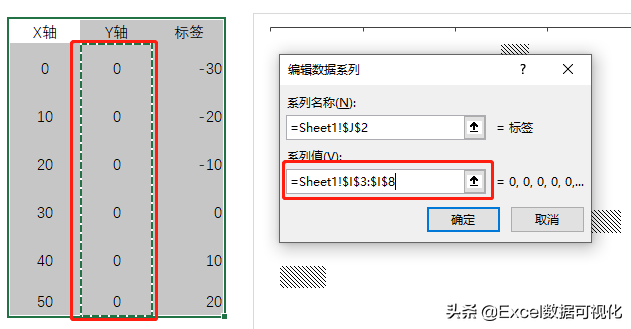

系列值选择【Y轴】数据。

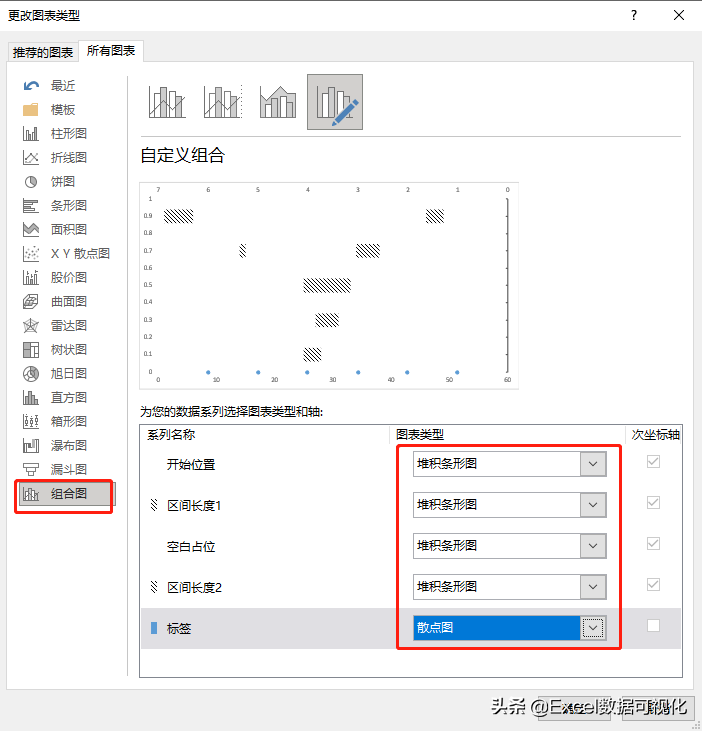

接着，选中图表更改图表类型，由于图表类型会变化，这里依次改为如图所示、4个堆积条形图+标签的（散点图）。

可得效果

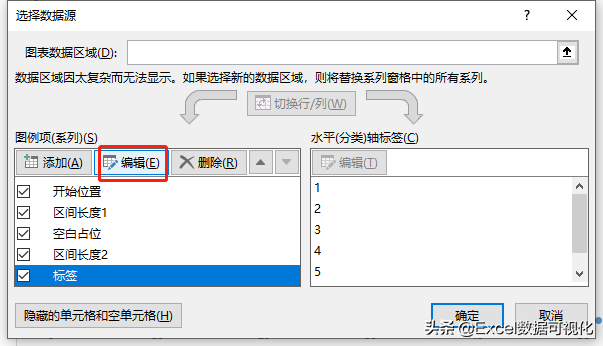

选择到图表，又双叒来到【图表工具】【选择数据】，修改【标签】数据。选择【标签】，点击编辑，把X轴的数据添加进来。

标签中的X轴和Y轴的标签应该对应上来。

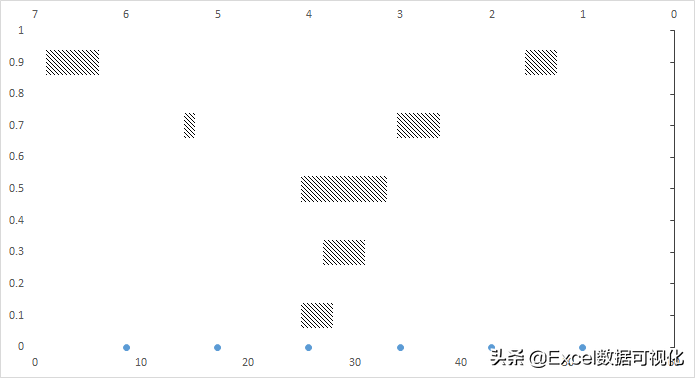

根据提示按确定，可得：

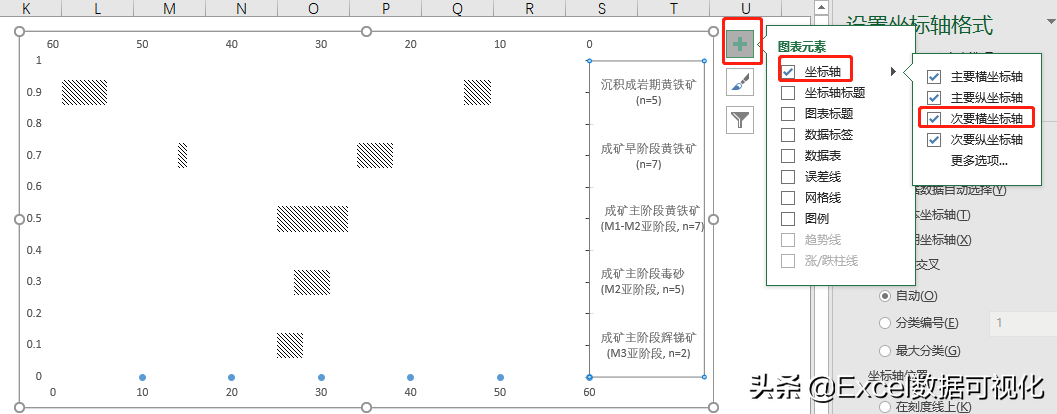

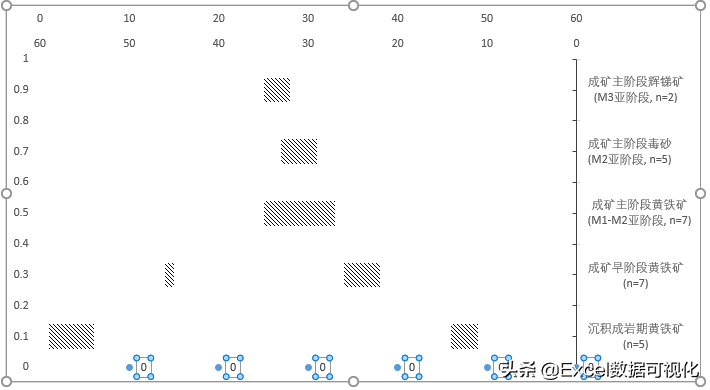

图表不小心弄反了，把【次要纵坐标轴】调出来。

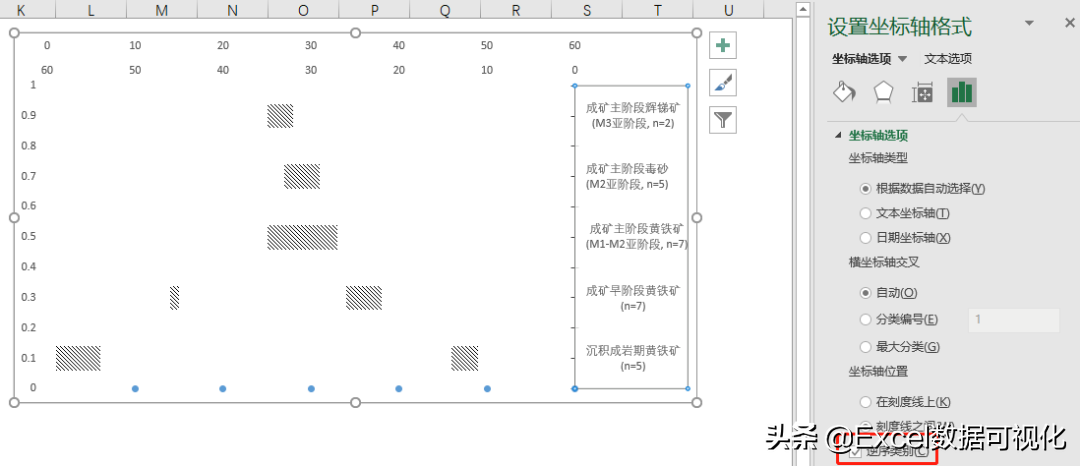

在【系列选项】改为【逆序类别】。

给刚刚弄的散点图添加数据标签，选中散点图，添加数据标签。

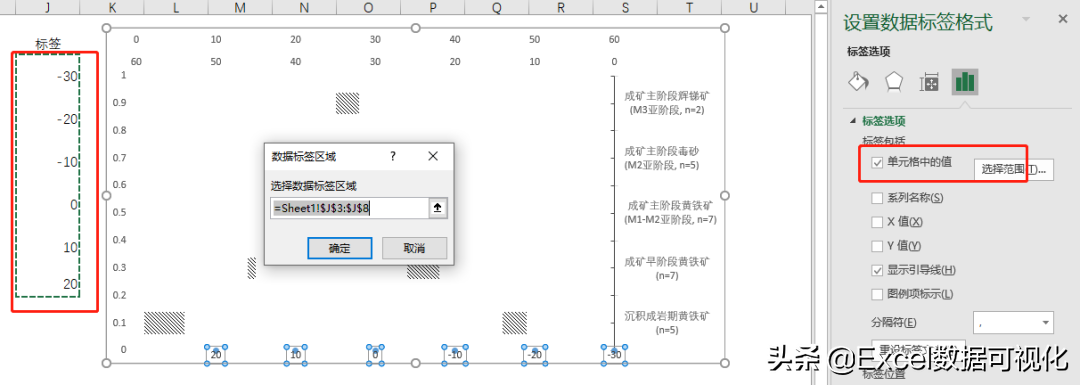

这里会显示数据标签的X轴，均为0。不要慌，在【标签选项】，选择单元格中的值，选择到之前列的标签列数据。

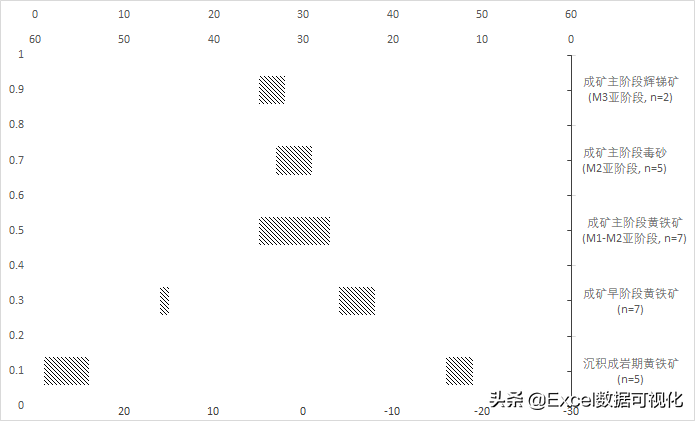

调整一下标签位置，把散点图填充为【无填充】【无线条】，可得：

至此，我们就基本完成了该图表的制作。剩下一些完善内容，主要是关于坐标轴知识点的调整。

4.坐标轴调整

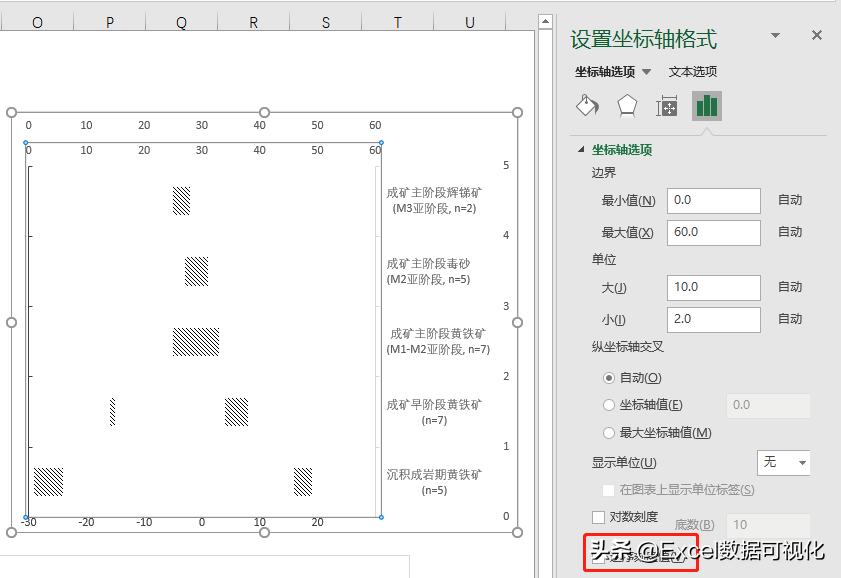

两个横坐标的方向不对，把方向反的调整为0-60的顺序。把逆序刻度值得√去掉。

主次纵坐标轴的刻度线对不上，把数值的最大值改为5，单位大改为1.

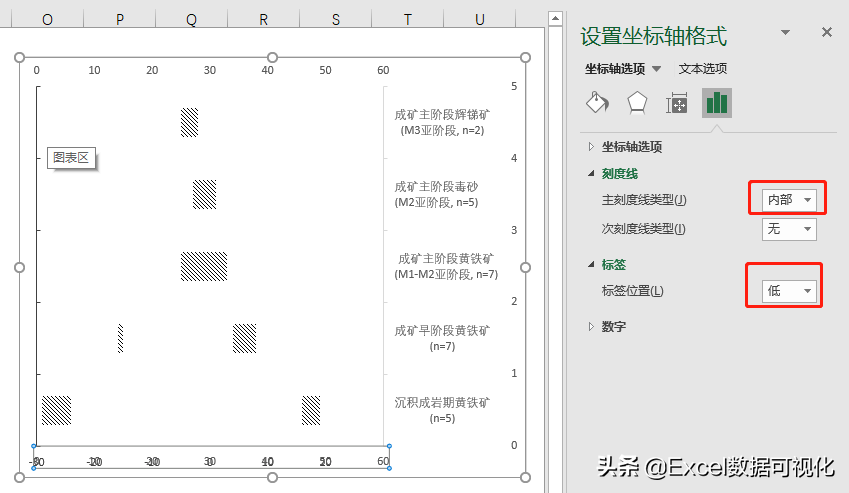

选中横坐标，把刻度线改为【内部】，标签位置改为【低】。

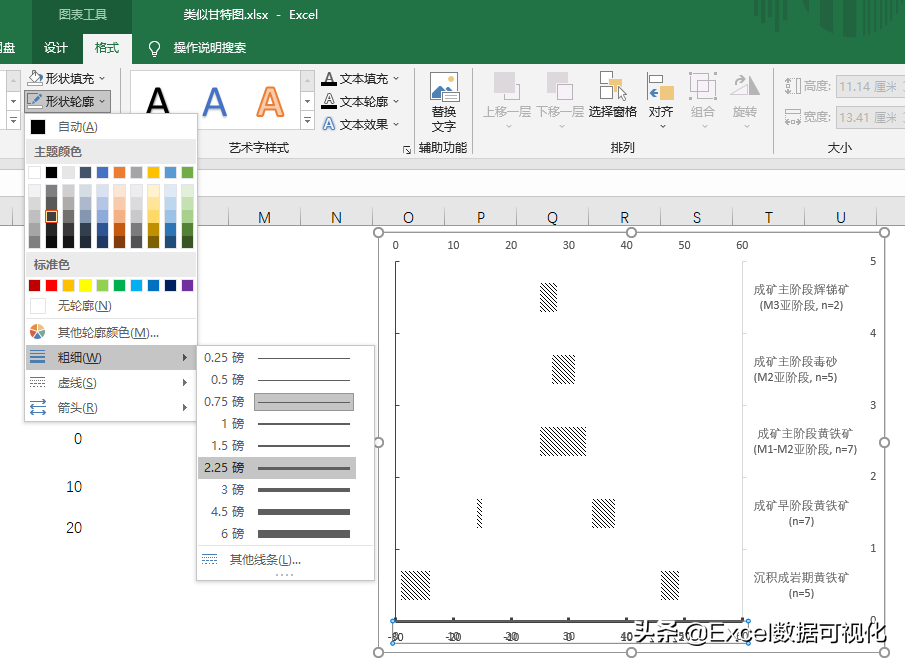

选中横坐标轴，在形状轮廓改线条改为2.25磅。让坐标线显示更明显点。

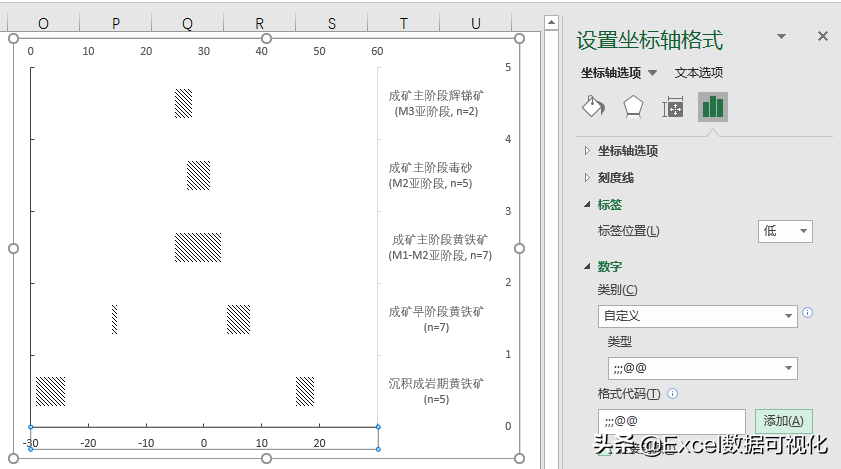

在数字格式输入;;;@@，原来标签的数值即不会显示。

接着把多余的坐标轴设置为无显示，或删掉，调整后可得：

至此，我们就完成了这个图表的制作。其实还有另外一种方法，那就是散点图作图，时间不多，下节课再说。
