Excel 图表制作，如何设置或返回x坐标轴，图表系列值

Excel图表制作，一直是个难点，由于其类型多，格式也复杂，涉及到的图形也比较多，所以在使用过程当中，会发现有点不知所措。

Chart对象

本节简单介绍一下，使用VBA代码在数据表中的系列值如何设置和返回。

首先还是要获取一个Chart对象，上节我们介绍过，Chart对象就是代表一个图表。

一个图表里面包含了很多图片、文本，下面就对这些图片、文本进行设置做一个梳理。

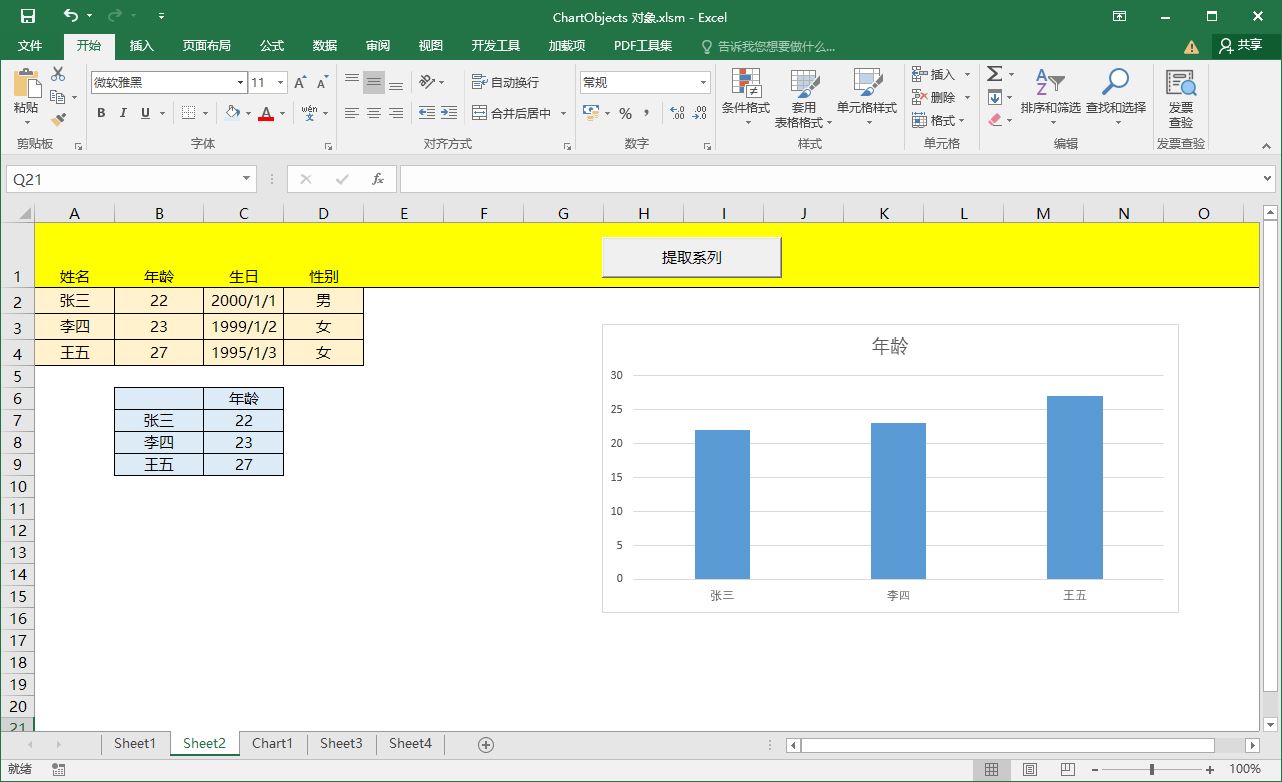

如下图所示：提取出图表中的年龄和姓名生成一表。

代码

可以重点看一下代码，对照代码进行理解：

Option Explicit Private Sub GetSeries() Dim xChart As Object Set xChart = ThisWorkbook.Charts(1) '返回Chart图表工作表 Dim i As Integer, n As Integer n = xChart.SeriesCollection.Count '返回系列总数 For i = 1 To n Range("B6").Offset(i, 0) = xChart.SeriesCollection(i).Name Next i Dim xChartObject As Object, xSeries As Object n = xChart.SeriesCollection.Count If n >= 1 Then For i = 1 To n Set xSeries = xChart.SeriesCollection(i) Range("B6").Offset(i - 1, 1).Value = xSeries.Name Next i End If xSeries.Select Dim x As Variant, xArr() xArr = xSeries.XValues '返回x轴值数组 i = 1 For Each x In xArr Range("B6").Offset(i, 0).Value = xArr(i) i = i + 1 Next x xArr = xSeries.Values '返回系列值数组 i = 1 For Each x In xArr Range("B6").Offset(i, 1).Value = xArr(i) i = i + 1 Next x End Sub

关键代码：

• Set xChart = ThisWorkbook.Charts(1) '返回Chart图表工作表
• Set xSeries = xChart.SeriesCollection(1)'返回第一个系列对象
• xArr = xSeries.XValues '返回x轴值数组
• xArr = xSeries.Values'返回系列值数组
• xSeries.Values = Array(222, 221, 1111)'设置系列值
• xSeries.XValues = Array("姓名一", "姓名二", "姓名三") '设置x轴系列值

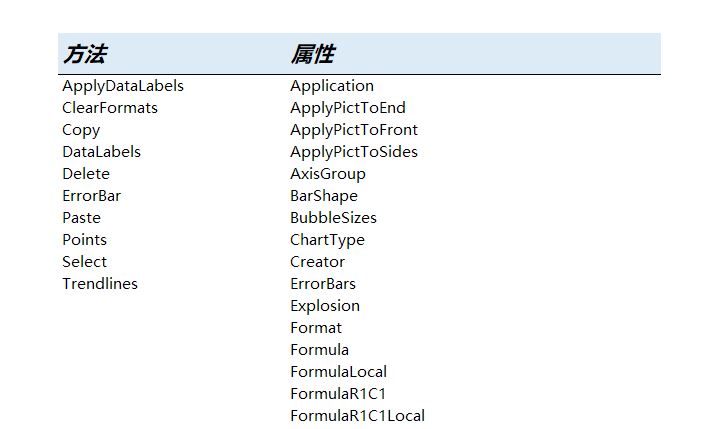

Series对象方法和属性
