技巧概述
- 以百分比为数据源。
- 添加辅助数据列。
- 绘制柱形图。
- 使用大脑PNG图填充柱子。

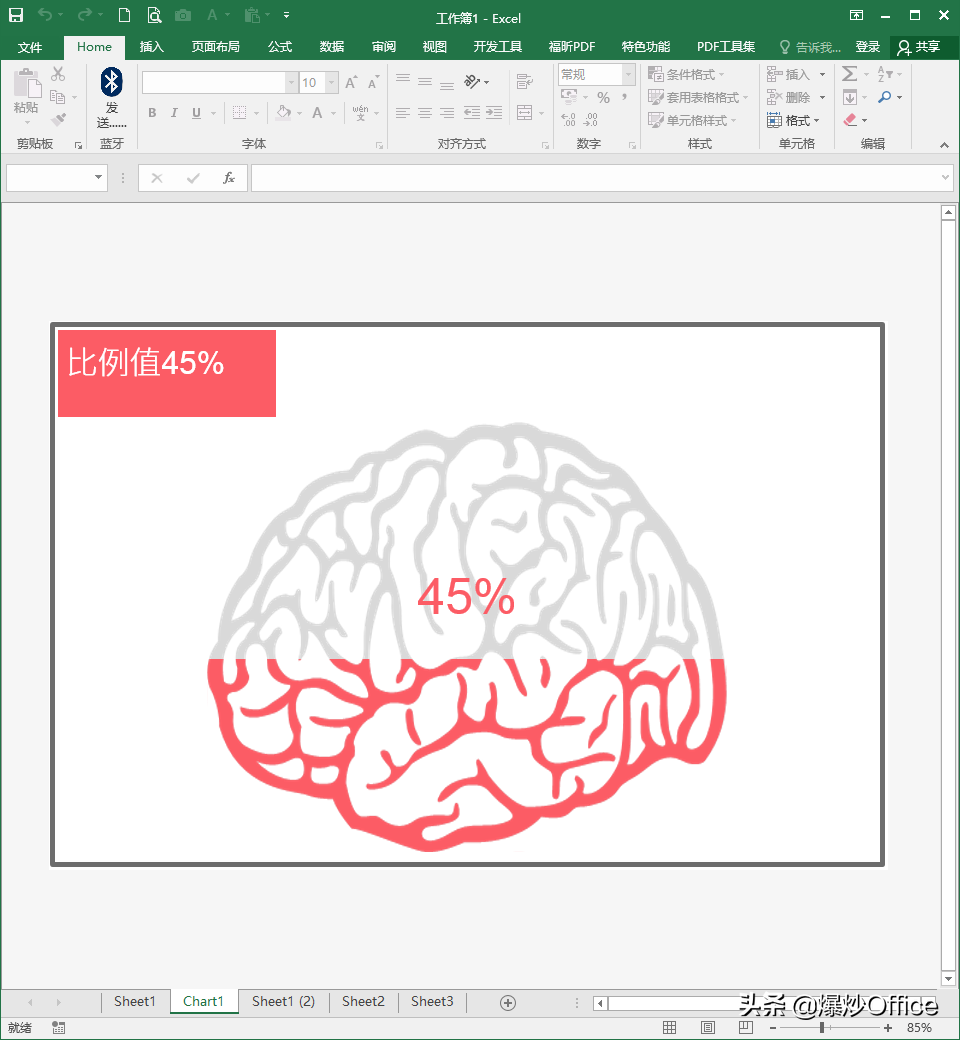

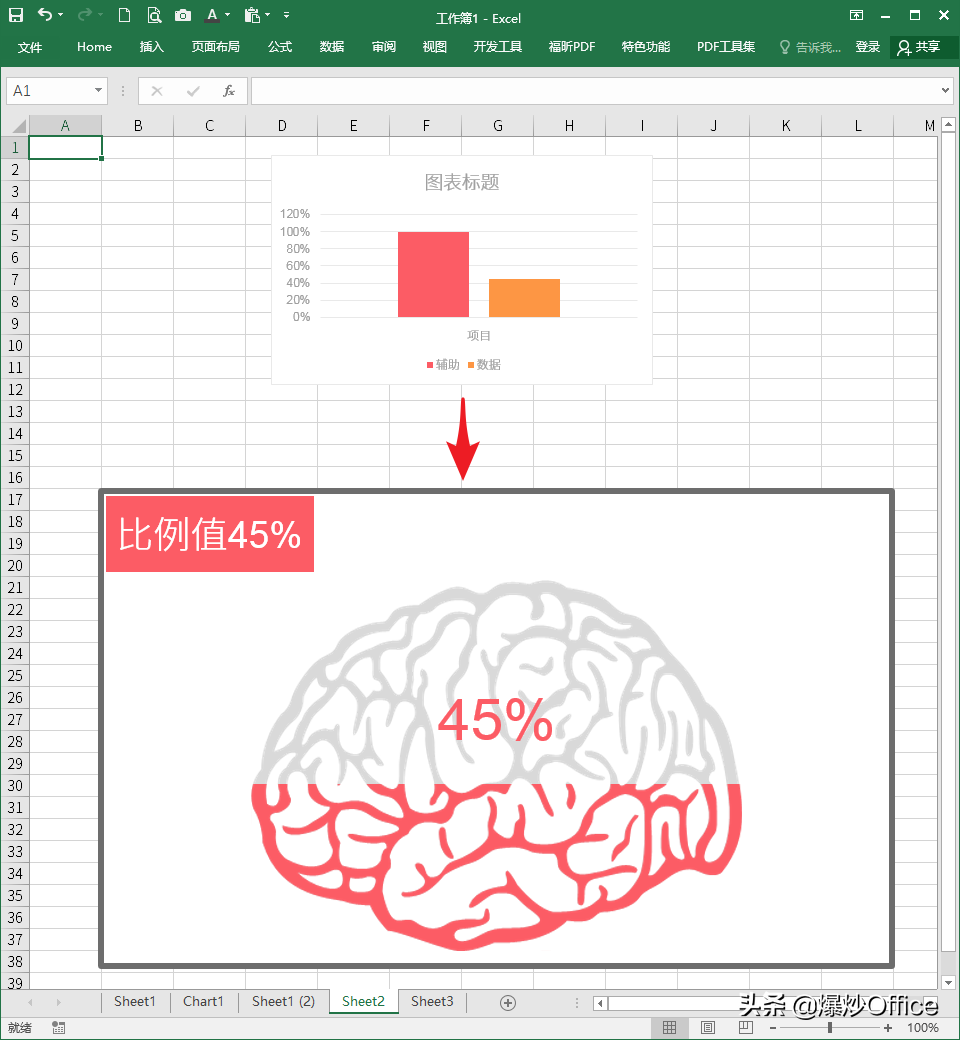

效果预览
演示操作软件及版本
- Excel 2016

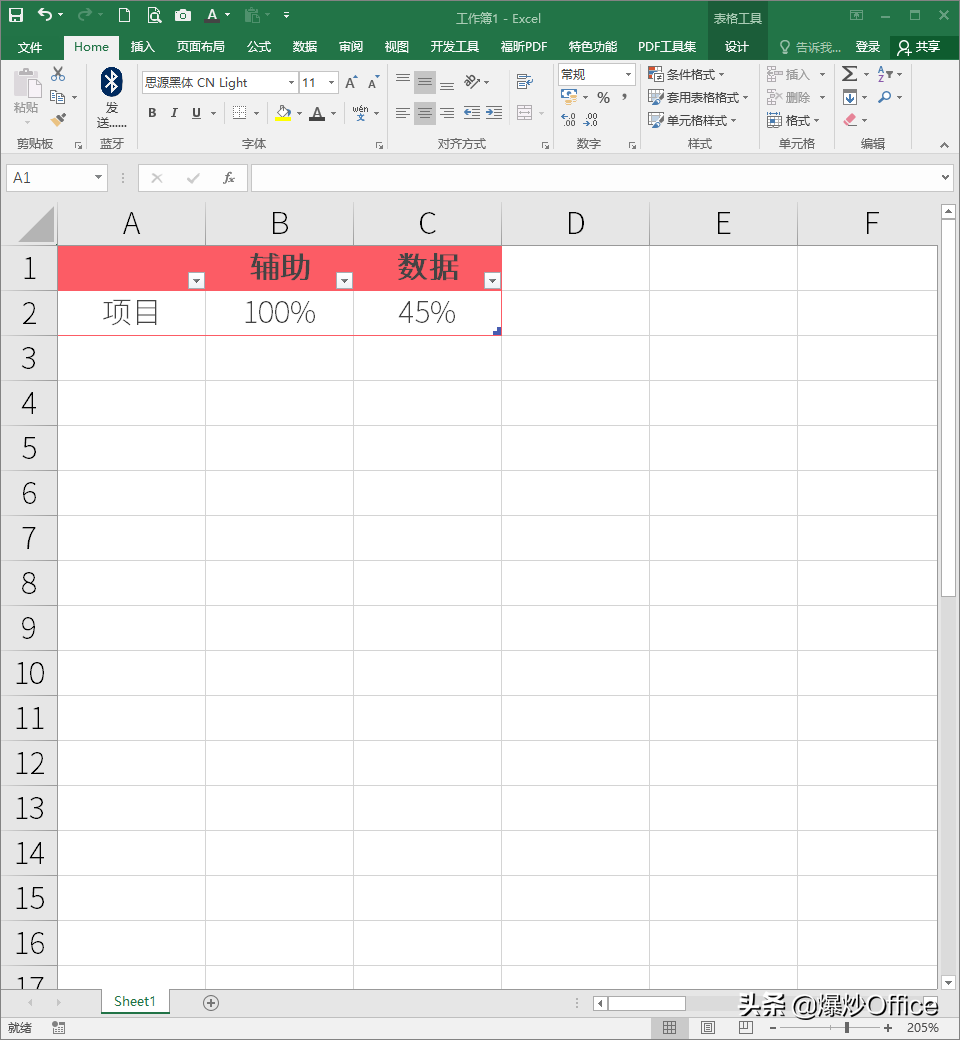

第1步：源数据添加辅助数据
- 源数据为简单的百分比值45%，辅助数据设定为100%，并且把辅助列放到数据列之前。

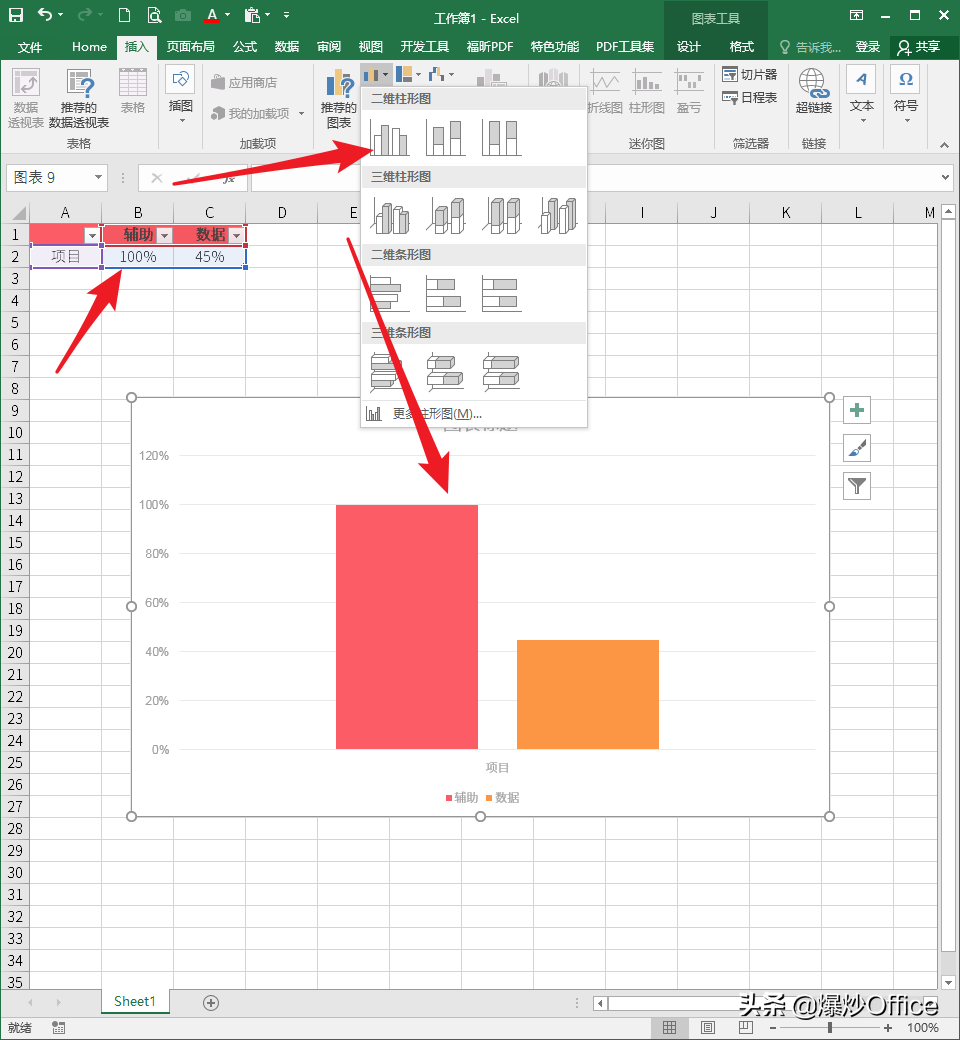

第2步：源数据建立柱状图
- 选中源数据，建立柱形图。
第3步：准备辅助图形
- 准备一个PNG大脑图片，确保清晰度。

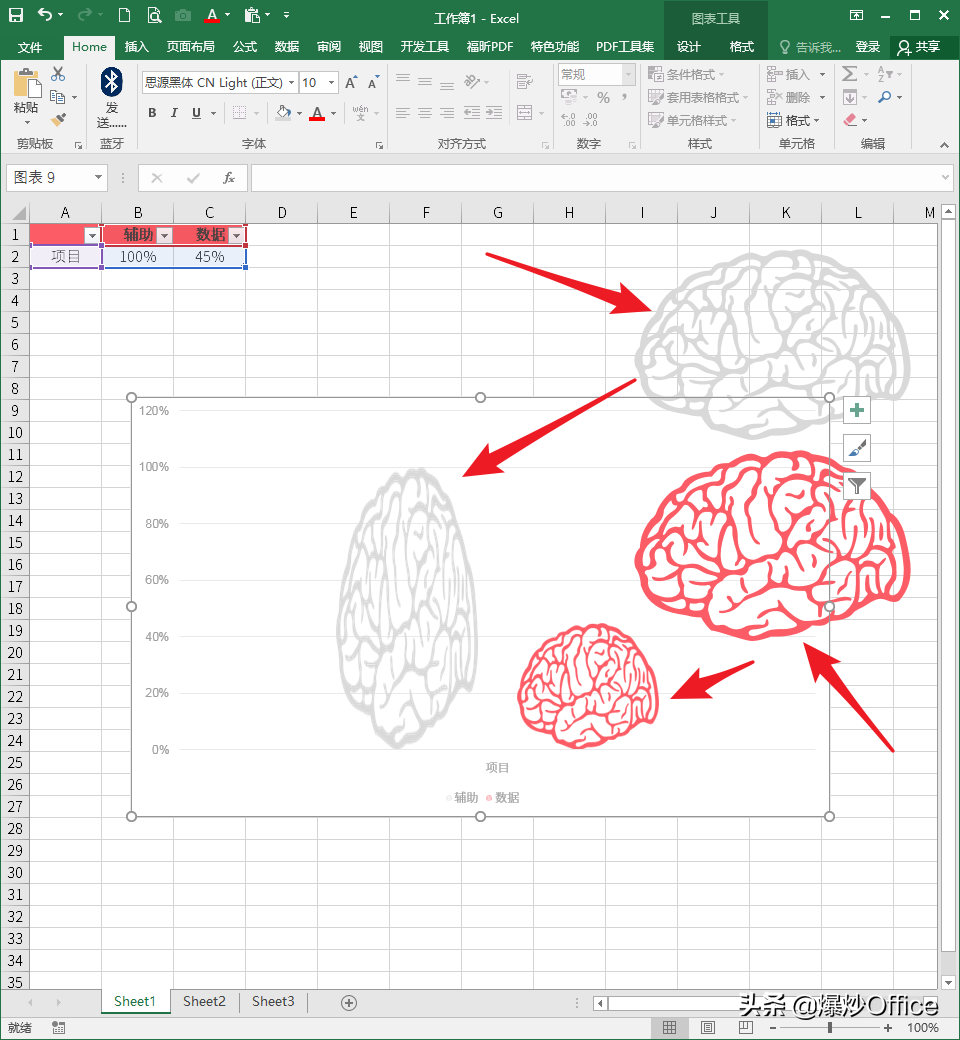

第4步：图形贴入柱子
- 把大脑图复制一份，分别填充灰色或一种主题色，并将灰色图复制粘贴进辅助列柱子，把主题色图复制粘贴进数据列柱子。
第5步：更改柱子间距与重叠
- 进入数据系列格式设置窗口，系列重叠数值100%，分类间距根据实际情况调整，观察大脑图片变化情况，调整到图片长宽比例协调。
第6步：更改系列填充方式
- 选中主题色图片柱子，进入填充选项，选择层叠并缩放。

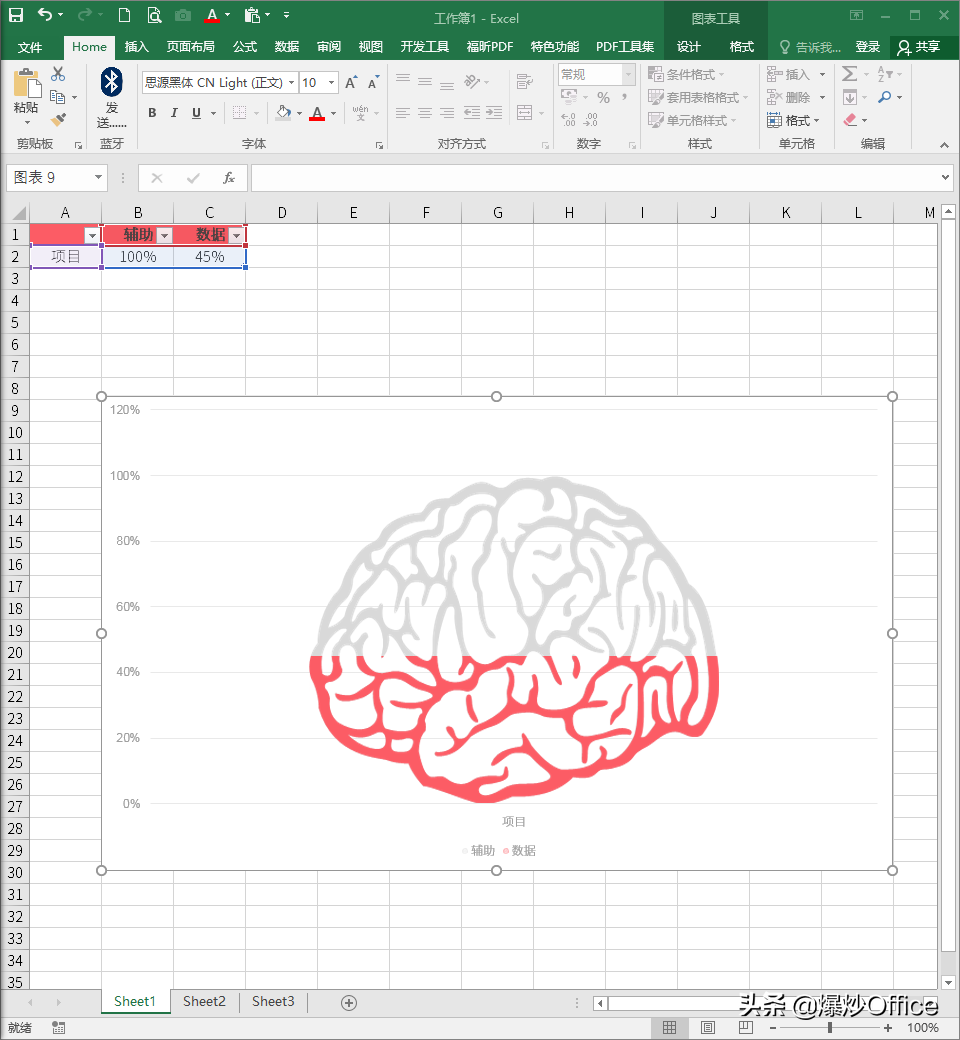

第7步：得到初级效果
- 两个系列图片实现完全重叠，数据列只显示出部分大脑图。
第8步：简化图表
- 添加数据标签，其他元素全部删除。

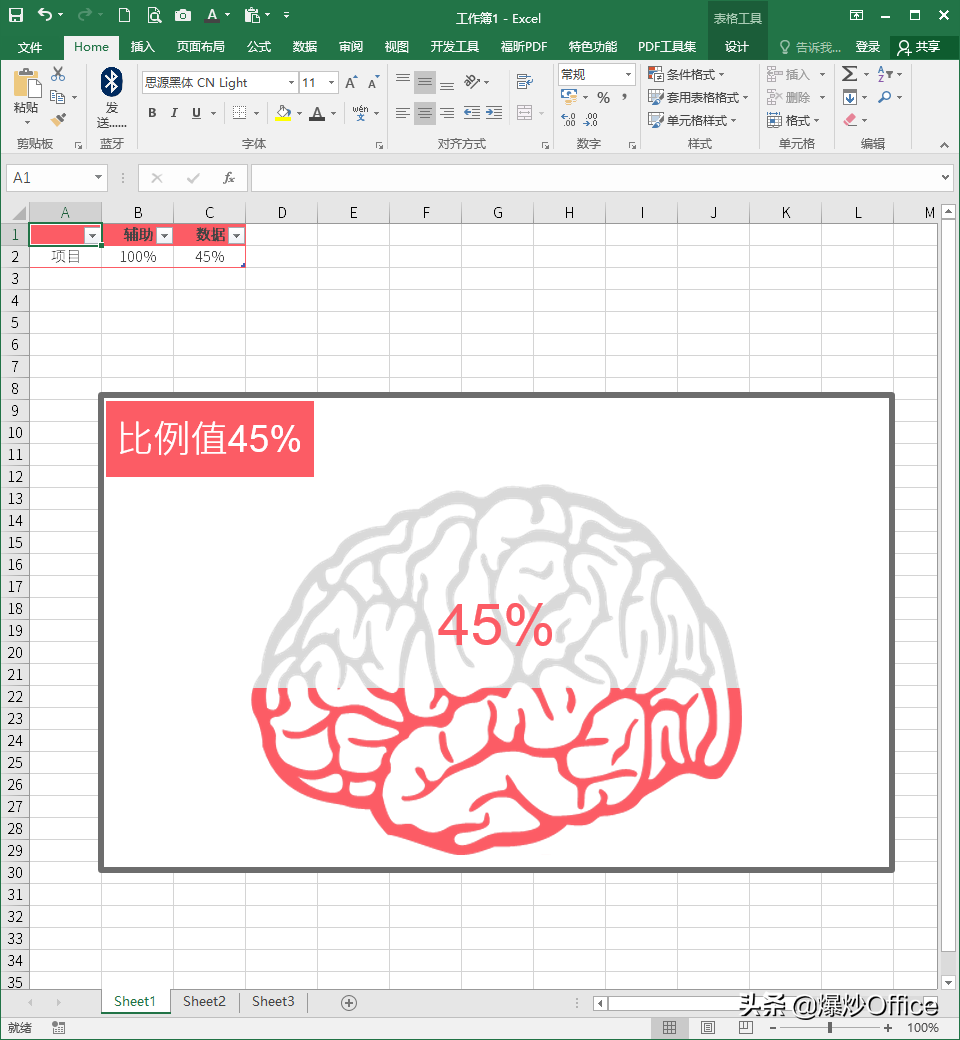

第9步：最终效果
- 有颜色的部分表示数值所占的比例，灰色的部分整体比例为100%。
方法扩展

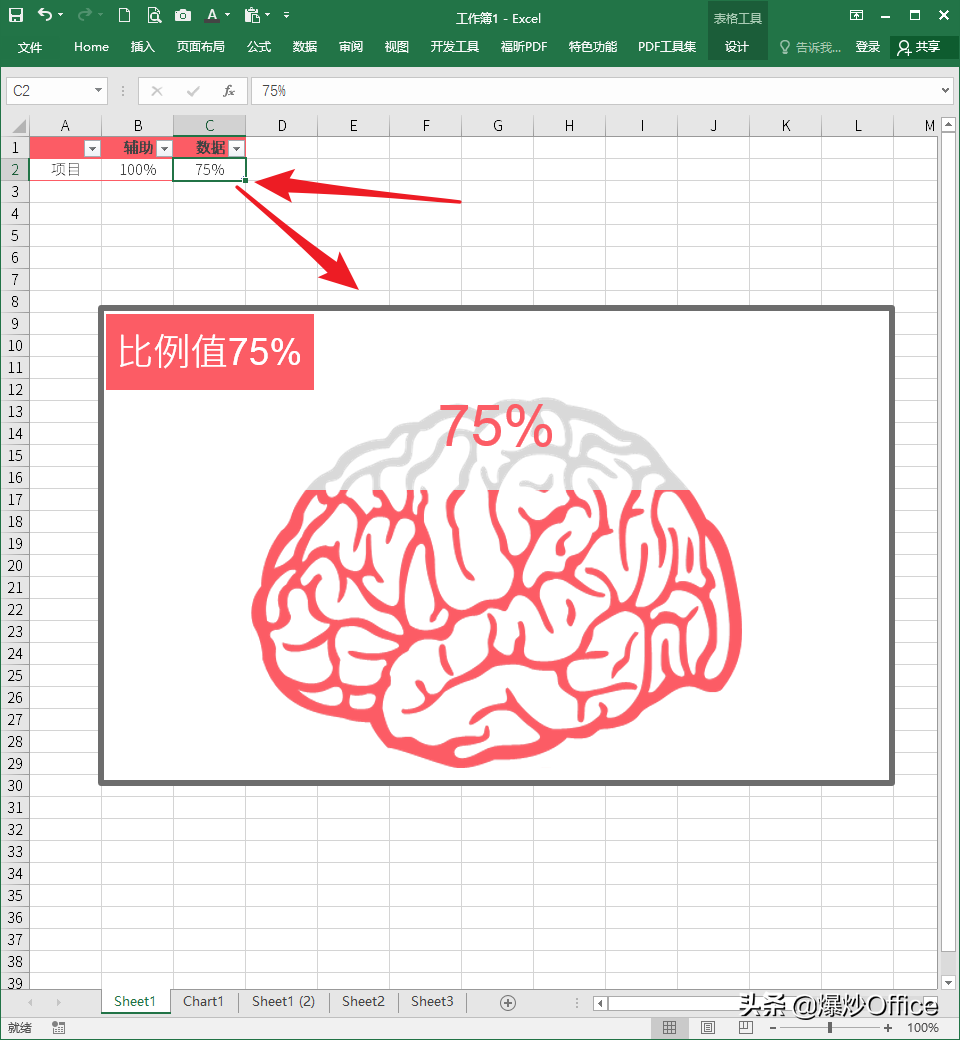

- 修改源数据中的数据列值，数据图进行实时变化。
注意事项
- 源数据中辅助列和数据列的位置很重要。
- 大脑图片一定要选择高清的去底色PNG图。
- 两个系列分类间距的调整要实时观察图片的长宽变化情况。
- 数据列填充方式要选择正确。
后话
本技巧纯属工作经验，不当之处敬请包涵。谢谢阅读。
