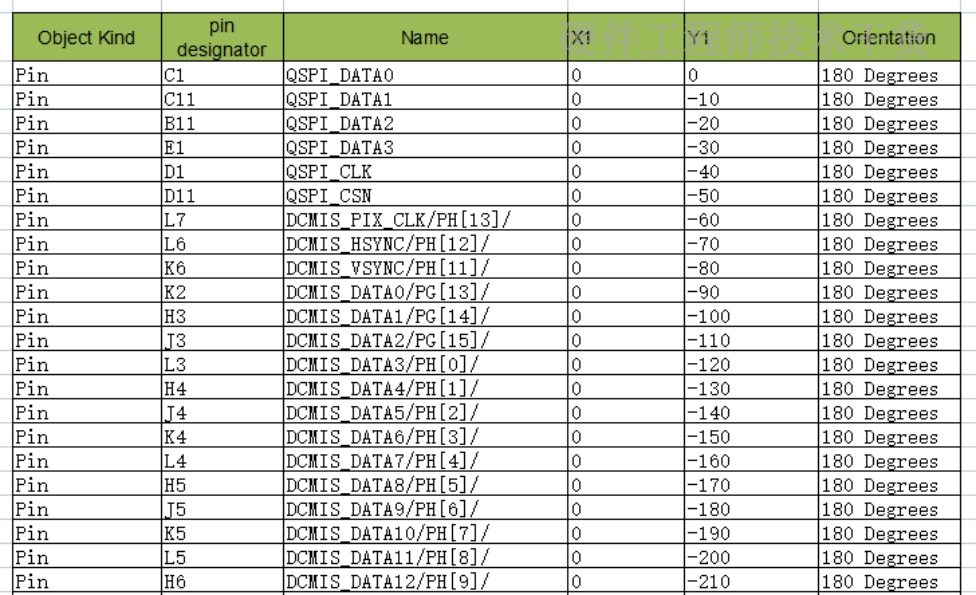

芯片厂商没有提供芯片封装,自己画封装,从芯片手册中一个一个复制创建封装,出错概率高,一旦出错就是致命错误。推荐以下方法建立封装。从芯片手册中复制管脚信息到EXCEL中,整理成如下格式:
表头的字符不能改变,AD9根据表头字符识别数据类型:
Object Kind:对象类型,这里全部填入Pin即可。
pin designator:管脚编号,以上表格中是BGA封装,是字母编号,普通芯片是数字编号。
Name:管脚的功能描述
X1:管脚横坐标
Y1:管脚纵坐标
Orientation:管脚旋转角度,如果封装是两侧双列样式,左列填入180 Degrees,右列填入0 Degrees

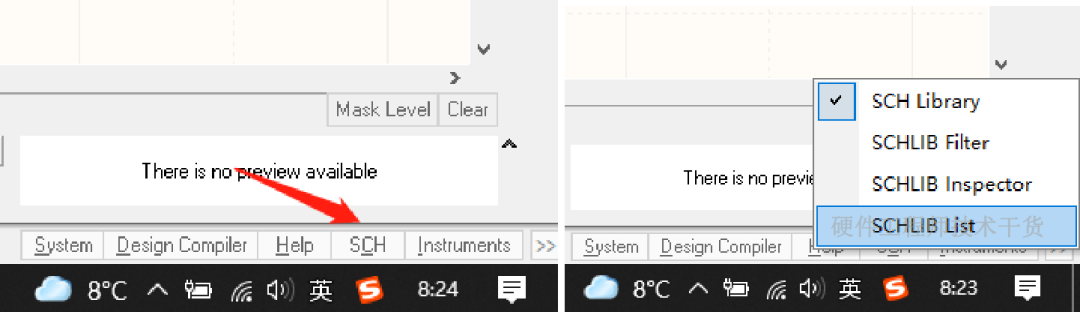

按照上述形式整理好EXCEL表格后,打开AD9,建立新的原理图封装库,建立新的元器件,点击右下角SCH,然后点击SCHLIB List,如下图:

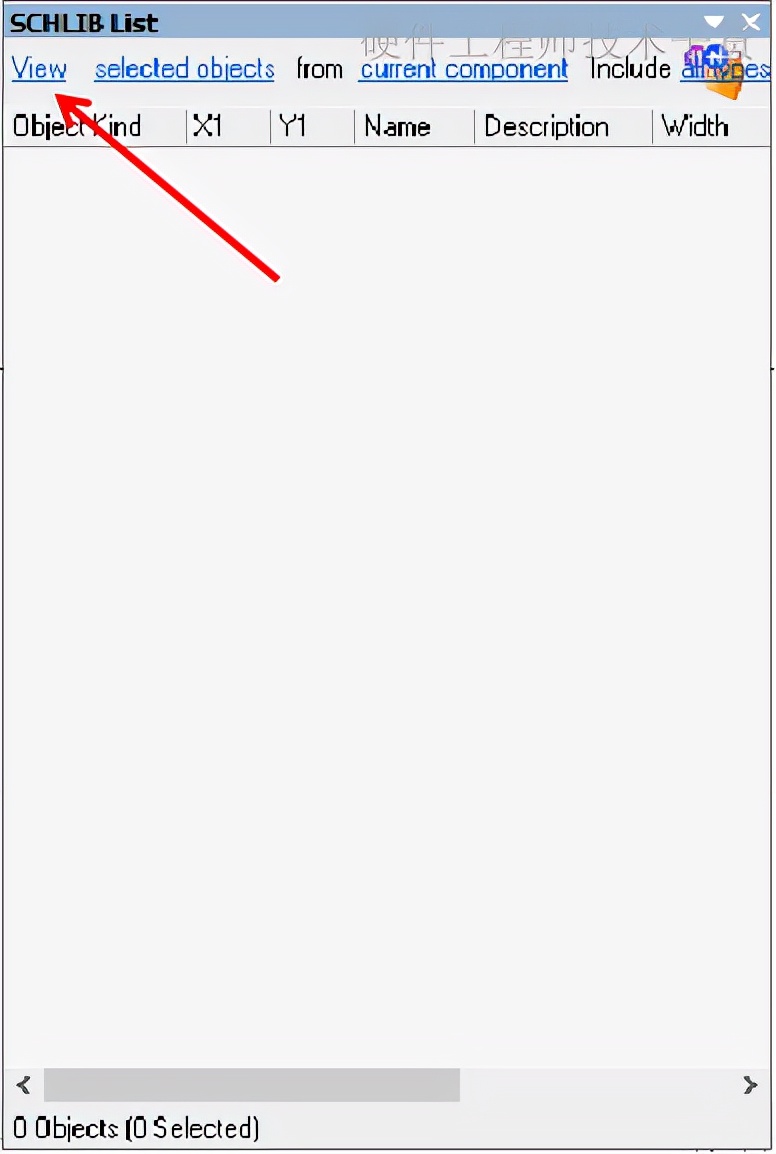

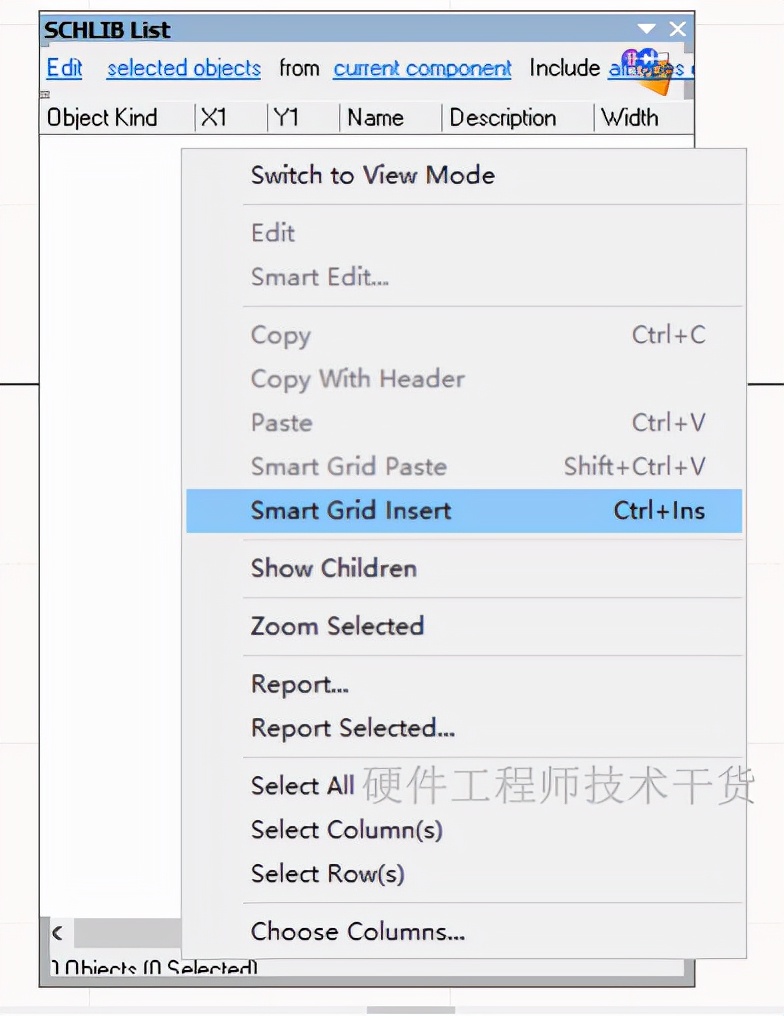

点击View切换为Edit模式,否则不能进行粘贴操作,复制EXCEL中刚刚建立的表格,注意表头也要复制,然后在SCHLIB List窗口空白处右键,点击Smart Grid Insert

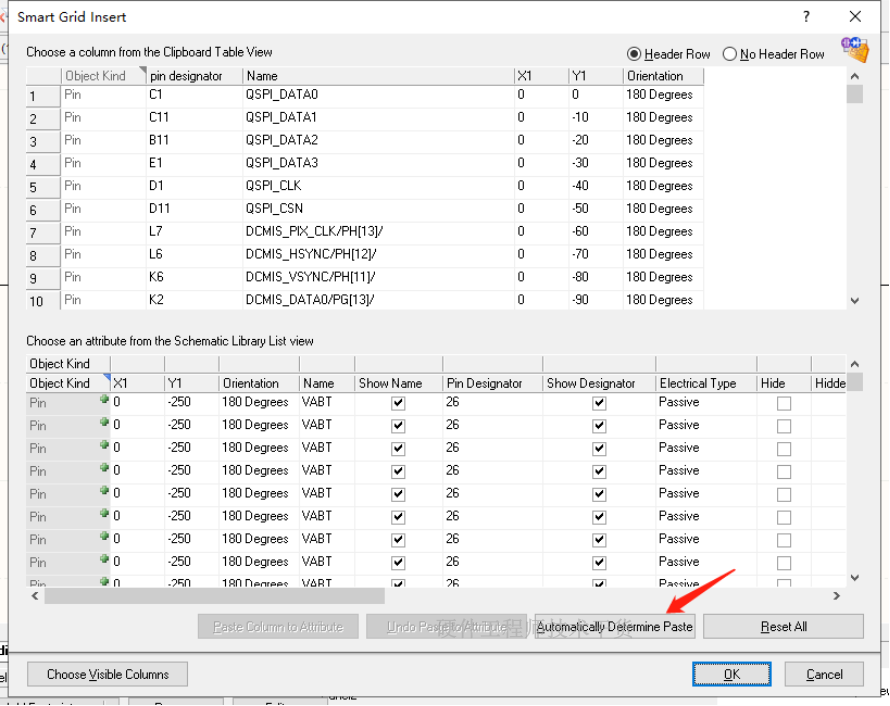

出现以下界面:

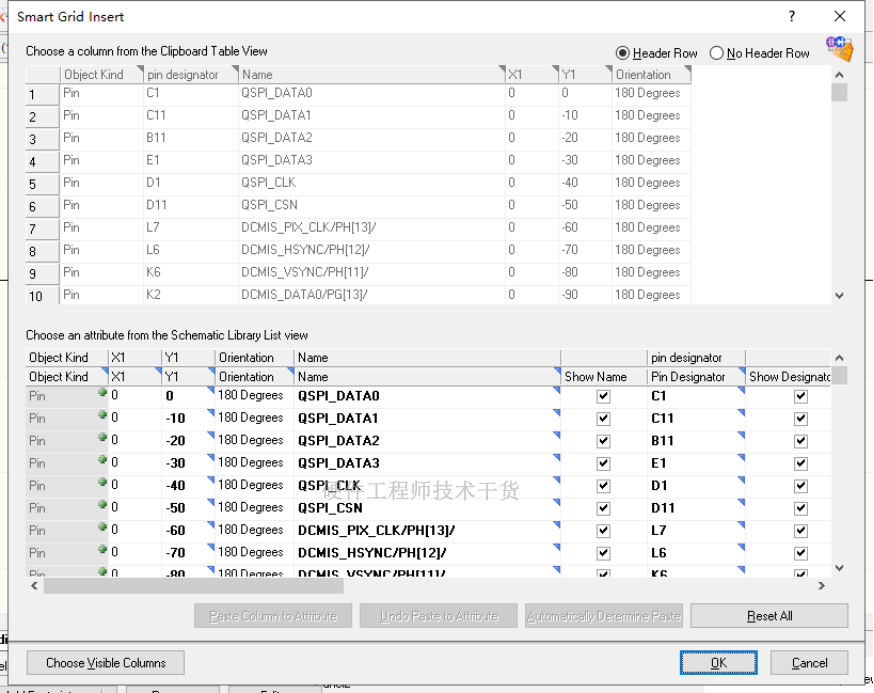

点击Automatically Determine Paste,最后点击OK
建立好的封装如下(注意,因为我这个表格太长了,删除了部分管脚),根据需要微调一下即可。
