看仪表图有一种坐在驾驶舱的感觉，图表也显得高大上，让人有掌控感，那今天我们就聊一聊仪表台怎么制作吧。

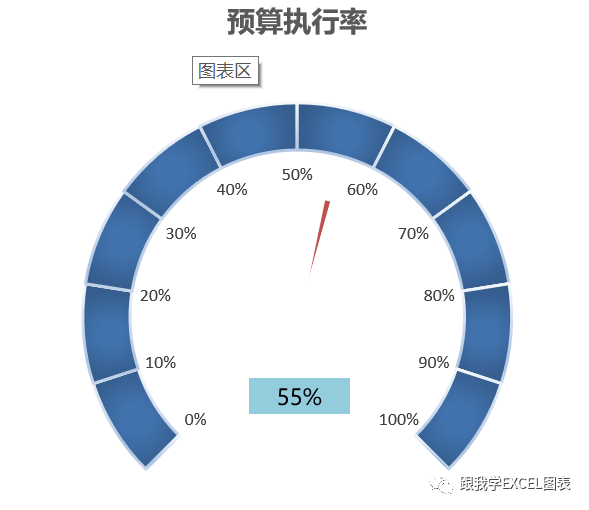

我呢就以开头图片中的预算执行率为例子来讲吧。仪表中有表盘、刻度、指针、当前数值的信息，我们按照表盘、刻度-指针-当前数值的顺序来做。

1.制作表盘、刻度

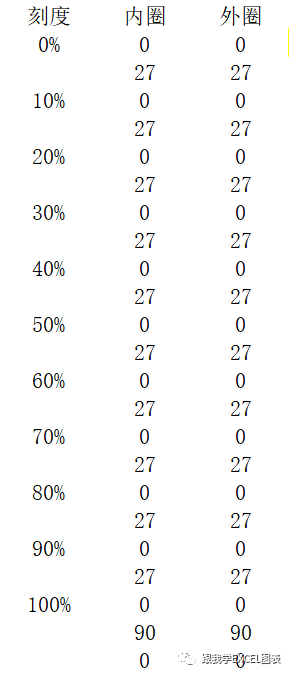

我们可以看到表盘角度为270度，有90度是要隐藏的，如果剩余270度分分成10份，即每份是27度，具体如下：

选中内圈和外圈的数据，选择插入-饼图-选择圆环图

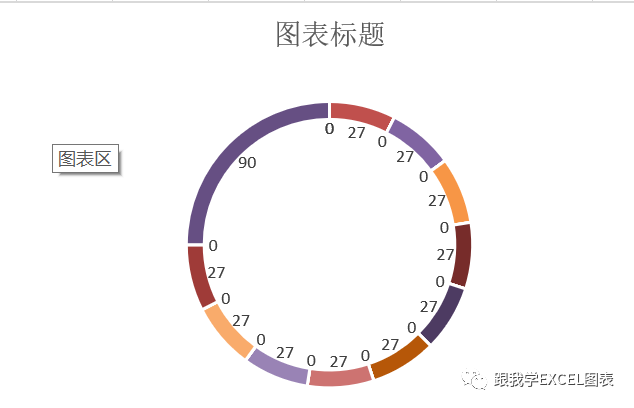

接下来删除环形图下方的图例，即1-23的区域，然后将内圈的填充色和线条改为无色，并将数据标签显示。

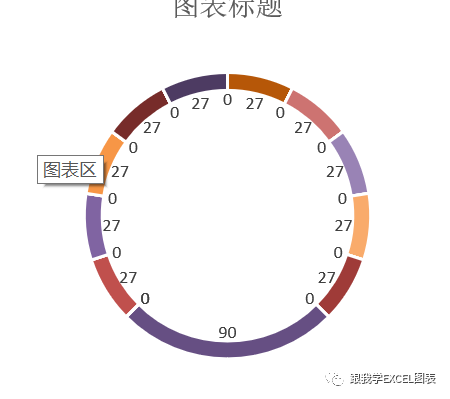

接下来选中圆环，调整扇区第一起始度为225度，会看到90到达正下方：如下所示：

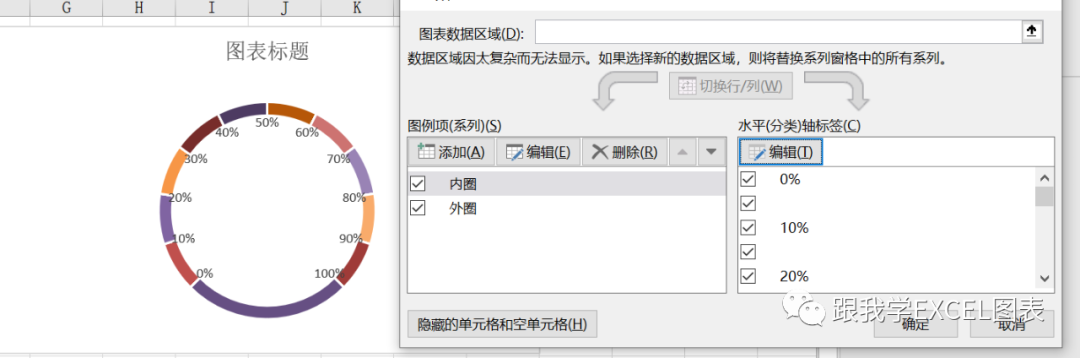

接下来隐去90的部分，选中数据标签，更改数值为系列名称，选择编辑更改数据为第一列的百分比，如下所示：

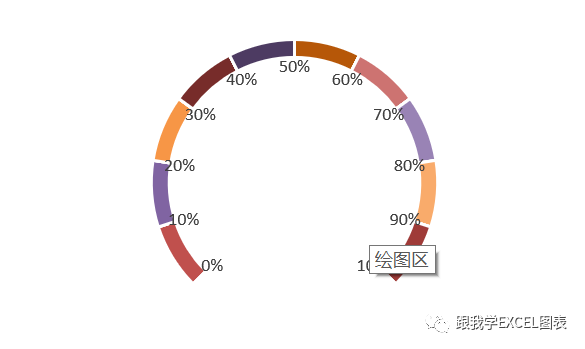

接下来隐去最下方的部分，原来90所代表区域，这样表盘和刻度就差不多了。

2.指针制作

我们输入如下形式的表格内容，为保证我们的数据匹配，D列的数据合计是270，D1设公式=E2*200，这样保证预算执行率和数值匹配D4单元格=270-D2-D3,表针可以根据实际情况进行调整，就是D3的大小，比如改为2。

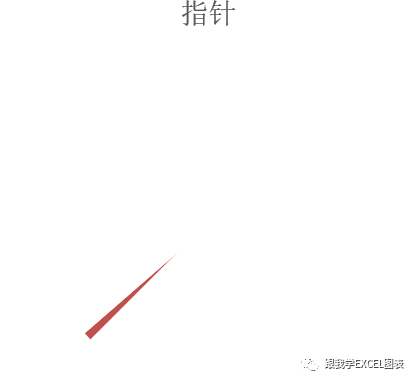

选择D列数据制作一个饼图，并将3的区域填充为红色，其他区域去掉填充，同时将扇区第一起始度调整为225度。

这样就可以看到一个红色的指针了，然后将两个图进行叠加，指针的图调整为透明色，至于上层即可。

3.当前数值制作

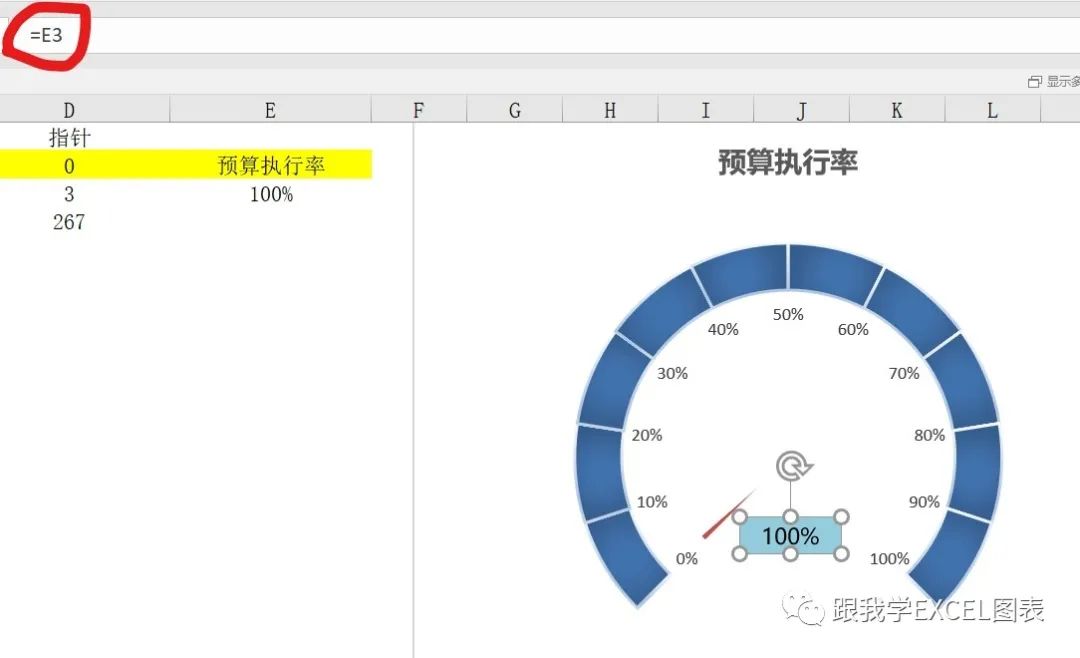

我们可以直接从图形中选一个长方形的形状，即插入-形状-矩形，放入表盘下方，然后选中矩形，在编辑栏中输入=E3，切记不是在矩形中，而是在编辑栏中输入。

最后大家根据自己的习惯和审美来设计格式就可以了。
