前言：在上一篇文章中我给大家介绍了一种用电池电量来表示百分比的Excel图表，那么今天我给大家再介绍另外一种用电池电量表示百分比的Excel图表。

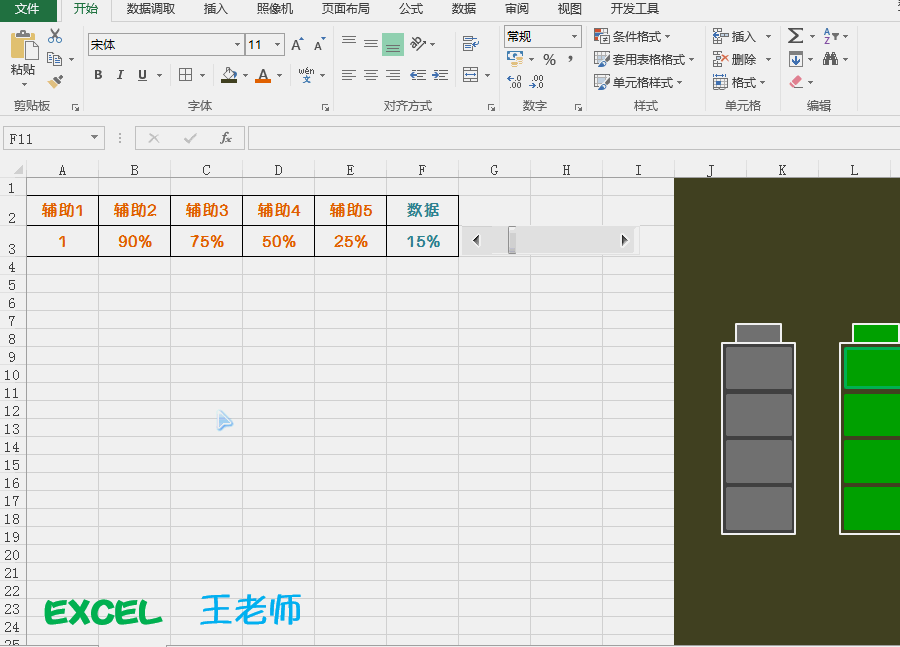

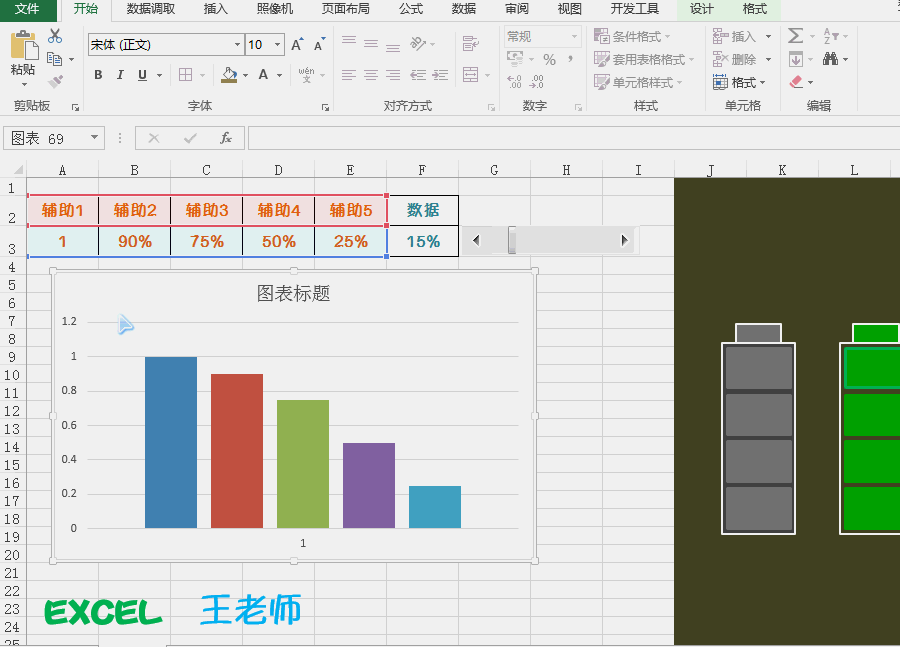

Step1：选中案例中的“辅助1”——“辅助5”的数据列后【插入】——【簇状柱状图】——【右键】——【选择数据】——【切换行/列】——【确定】。如下动图所示：

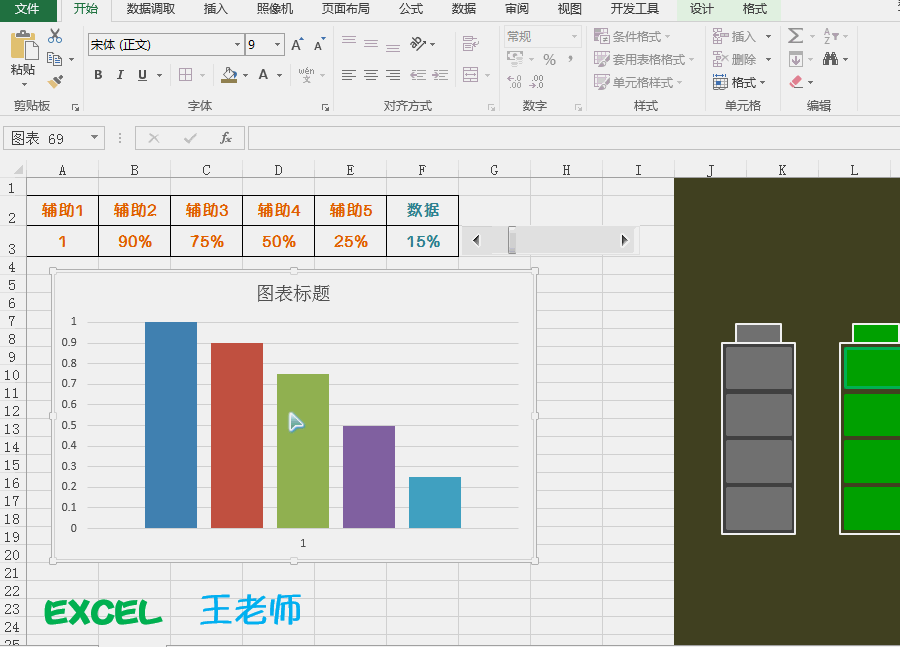

Step2：选中“纵坐标”将纵坐标的最大值和最小值分别设置为0和1。如下动图所示：
Step3：将图表中的“图表标题”、“网格线”、“纵坐标”、“横坐标”删除。如下动图所示：

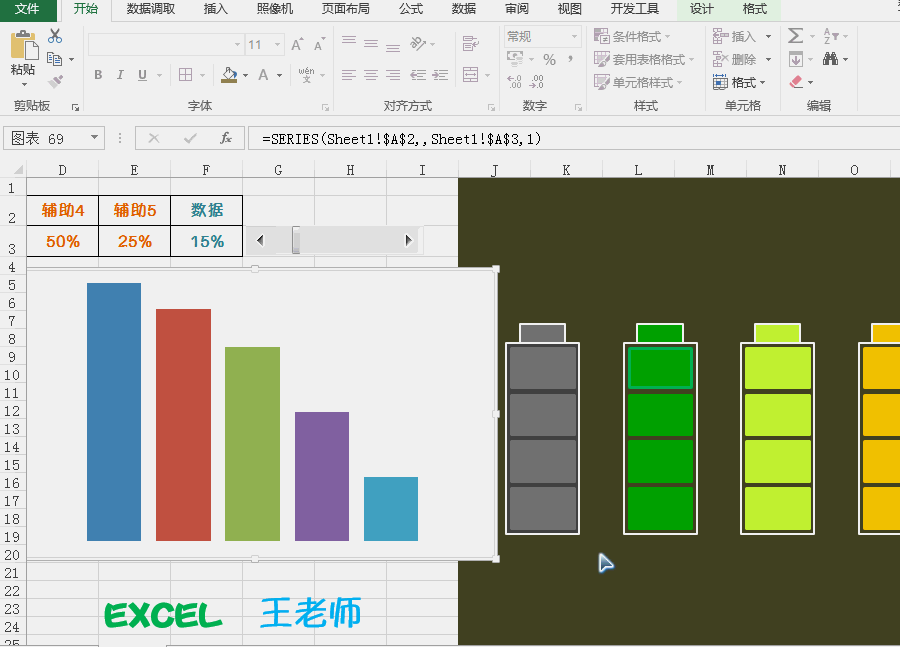

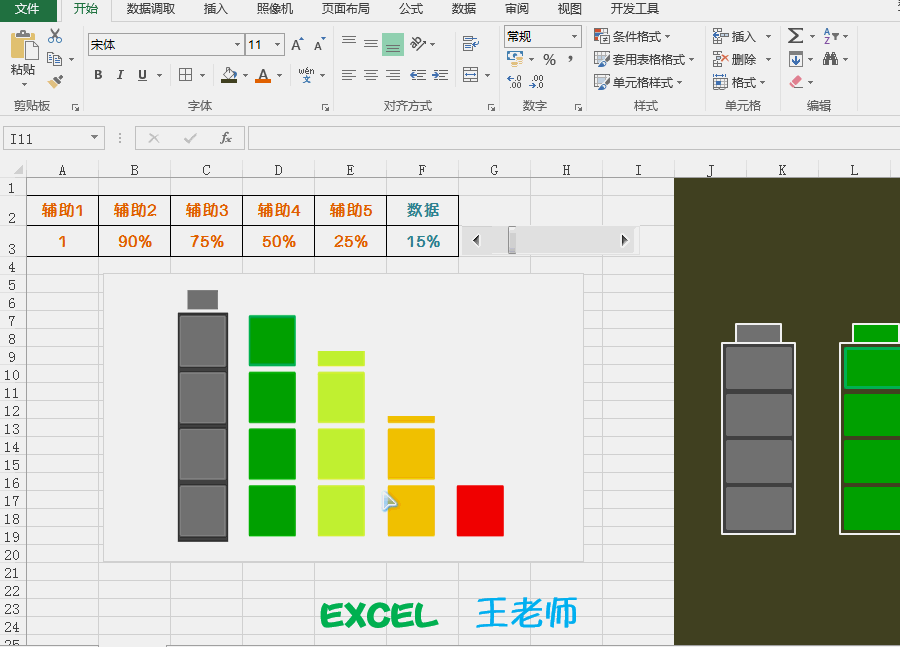

Step4：将实现做好的电池图片分别复制粘贴到柱形图中（如何制作电池的图片请看我上一篇文章“这么做Excel图表，你让领导看了，怎么说”）。如下动图所示：
Step5：选中柱状图【右键】——【设置数据系列格式】——【系列重叠】（调至100%）。如下动图所示：

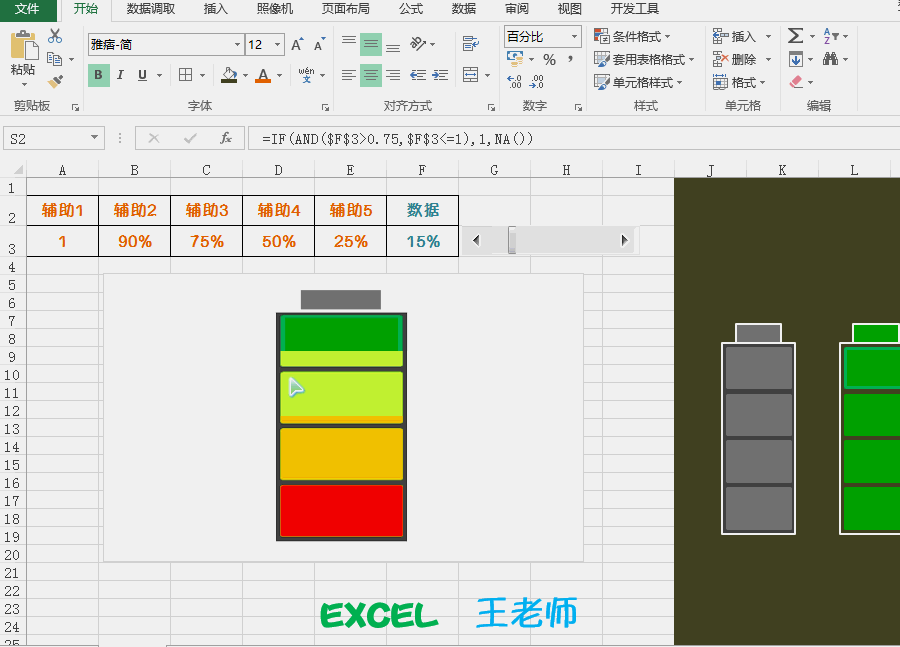

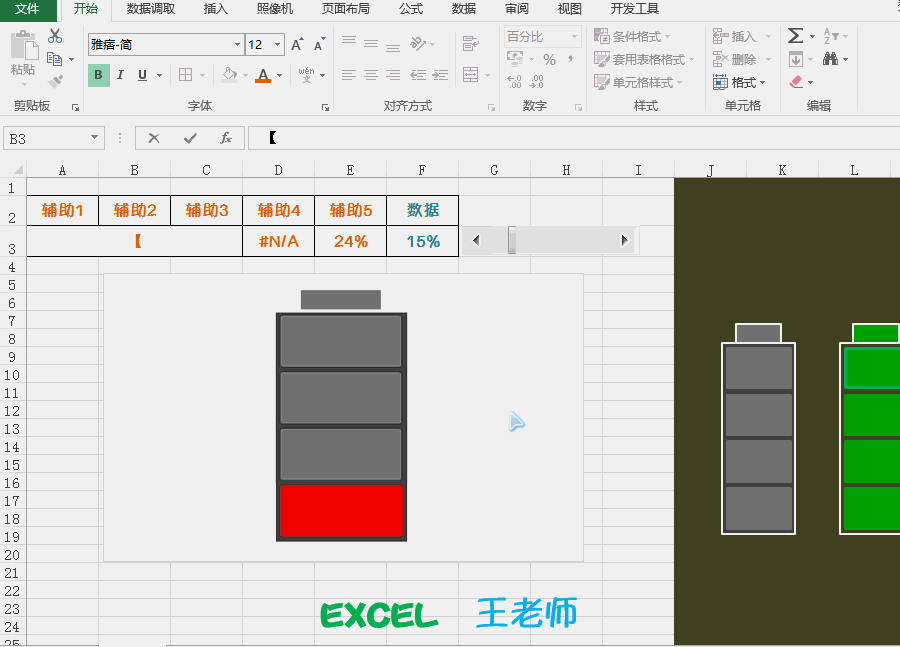

Step6：将下列公式分别填入辅助2：=IF(AND($F$3>0.75，$F$3<=1),1，NA()）、辅助3：=IF(AND($F$3>0.5，$F$3<=0.75),0.69，NA())、辅助4：=IF(AND($F$3>0.25，$F$3<=0.5),0.45，NA())、辅助5：=IF(AND($F$3>0，$F$3<=0.25),0.24，NA())。如下动图所示：

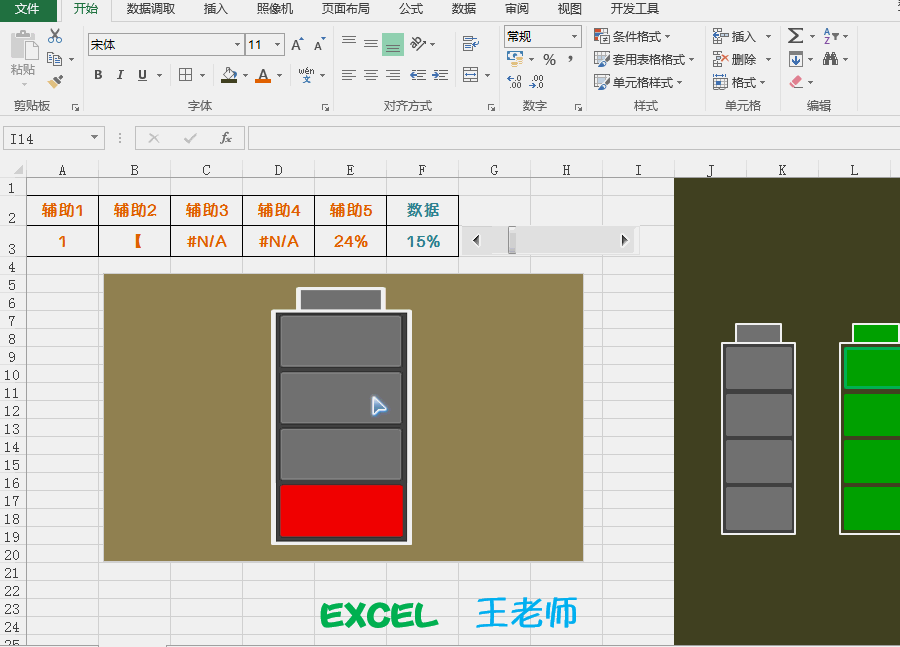

Step7：将图表的背景色填充成深色（可根据自己的喜好填充）。如下动图所示：

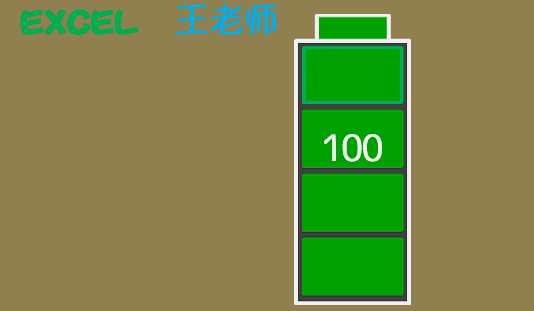

Step8：添加标签【插入】——【形状】——【矩形】设置矩形格式。如下动图所示：
