将柱形图的每个柱子设置为不等宽,并非哗众取宠,当需要比较的数据基数不同时,不同的宽度可以按比例展示权重。这样就能在同一张图表里,展示二维数据。


案例:

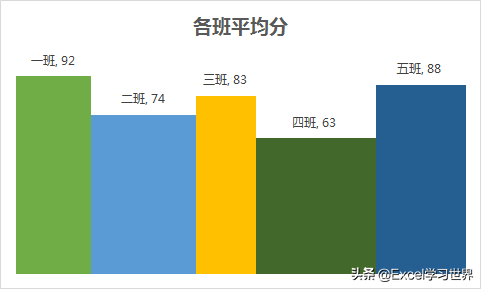

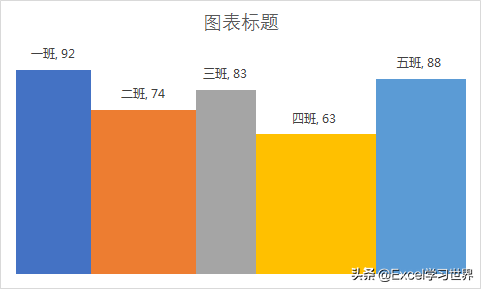

请用不等宽柱形图展示下图 1 的数据表,高度表示分数,宽度表示人数。效果如下图 2 所示。


解决方案:

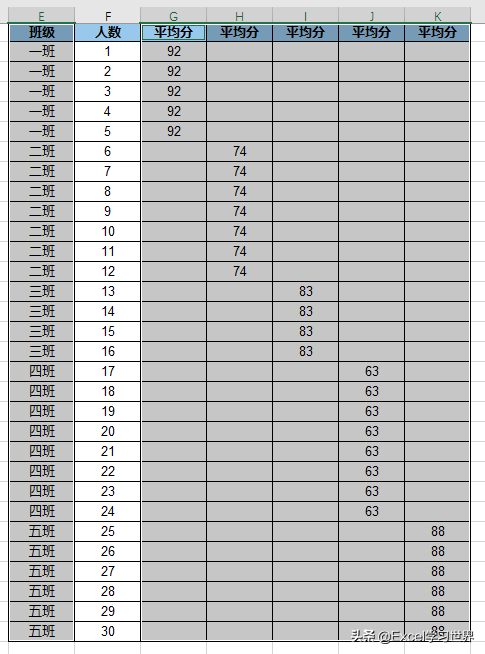

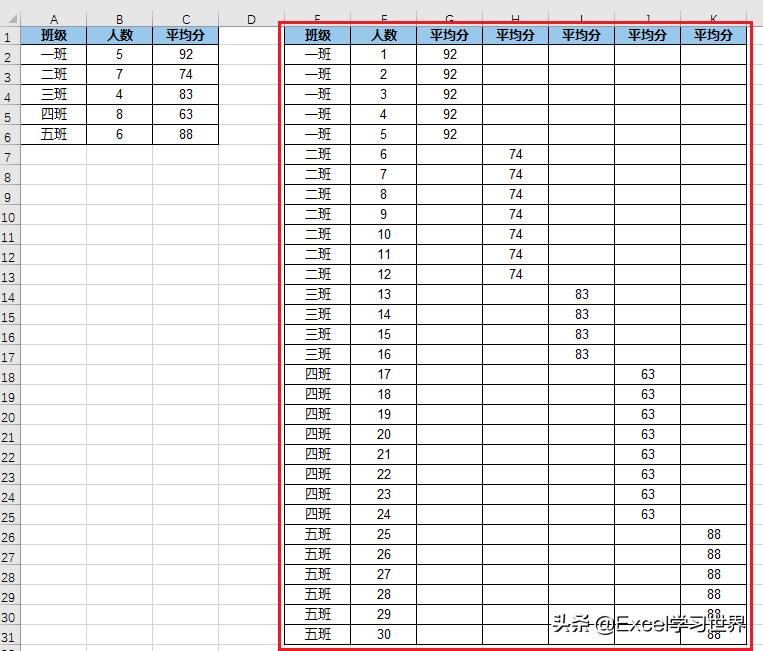

1. 重新构造数据表,如下图红框部分所示。人数为几,就重复显示几行分数,每个班级错列显示。

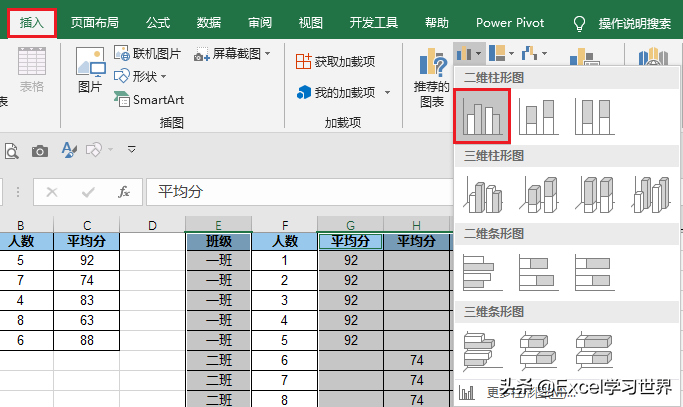

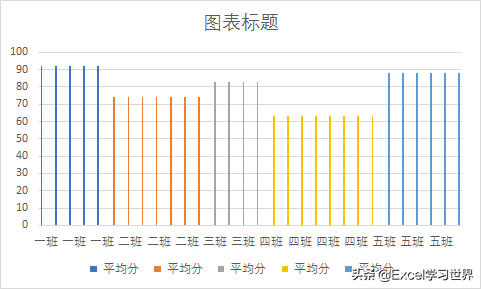

2. 选中数据表中除 F 列以外的区域 --> 选择菜单栏的“插入”-->“二维柱形图”-->“簇状柱形图”

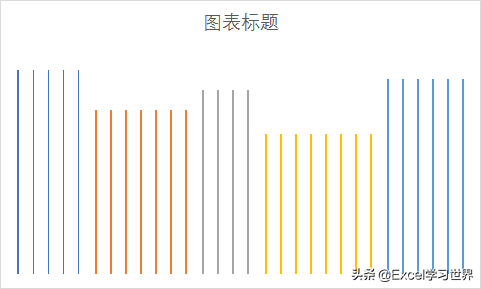

3. 删除坐标轴、图例、网格线

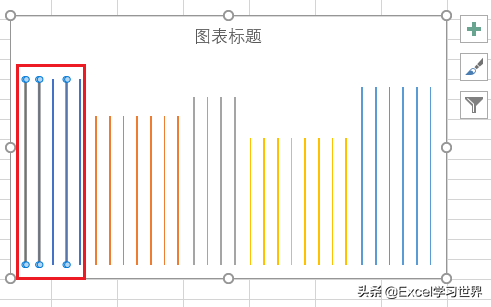

4. 双击任意柱形 --> 在右侧的“设置数据系列格式”区域选择“系列选项”选项卡,按以下方式设置:

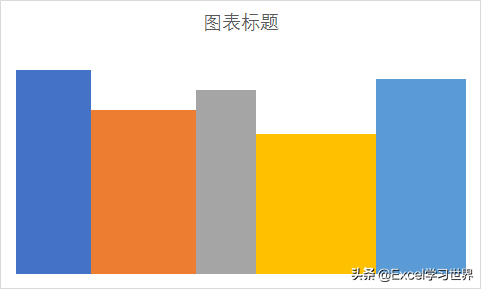

  • 系列重叠:设置为100%
  • 间隙宽度:设置为 0%

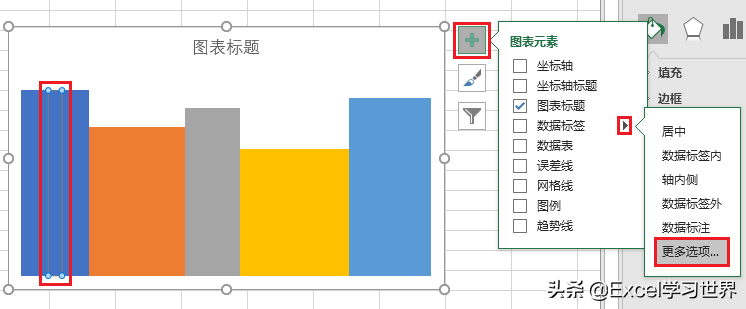

5. 选中第一个合并柱形区域中最中间的柱形 --> 点击图表右上角的“+”--> 点击“数据标签”右边的小箭头 --> 选择“更多选项”

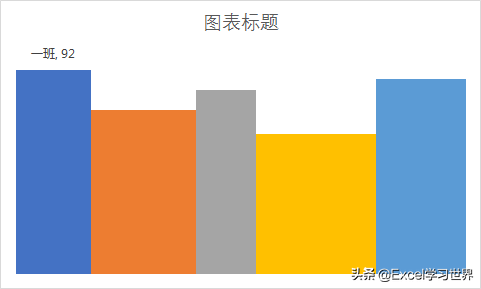

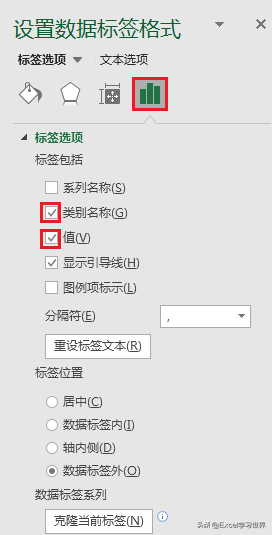

6. 在右侧的“设置数据标签格式”区域选择“标签选项”选项卡 --> 勾选“类别名称”和“值”


7. 用同样的方式给其他同色柱形添加标签。

* 如果同色的柱形为双数,可以给靠近中间的柱形添加标签后,手工拖动标签位置,使其居中。

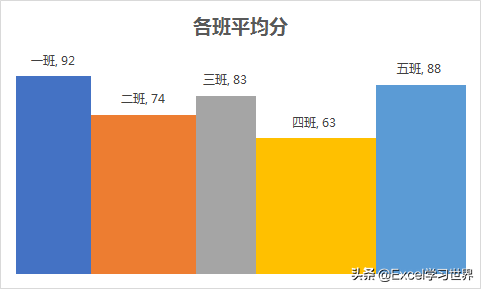

8. 添加标题

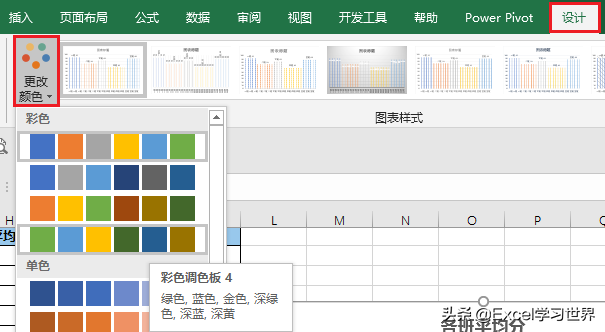

9. 选中图表的任意区域 --> 选择菜单栏的“设计”-->“更改颜色”--> 选择所需的色系


能够同时展示人数和分数的柱形图就制作完成了。
