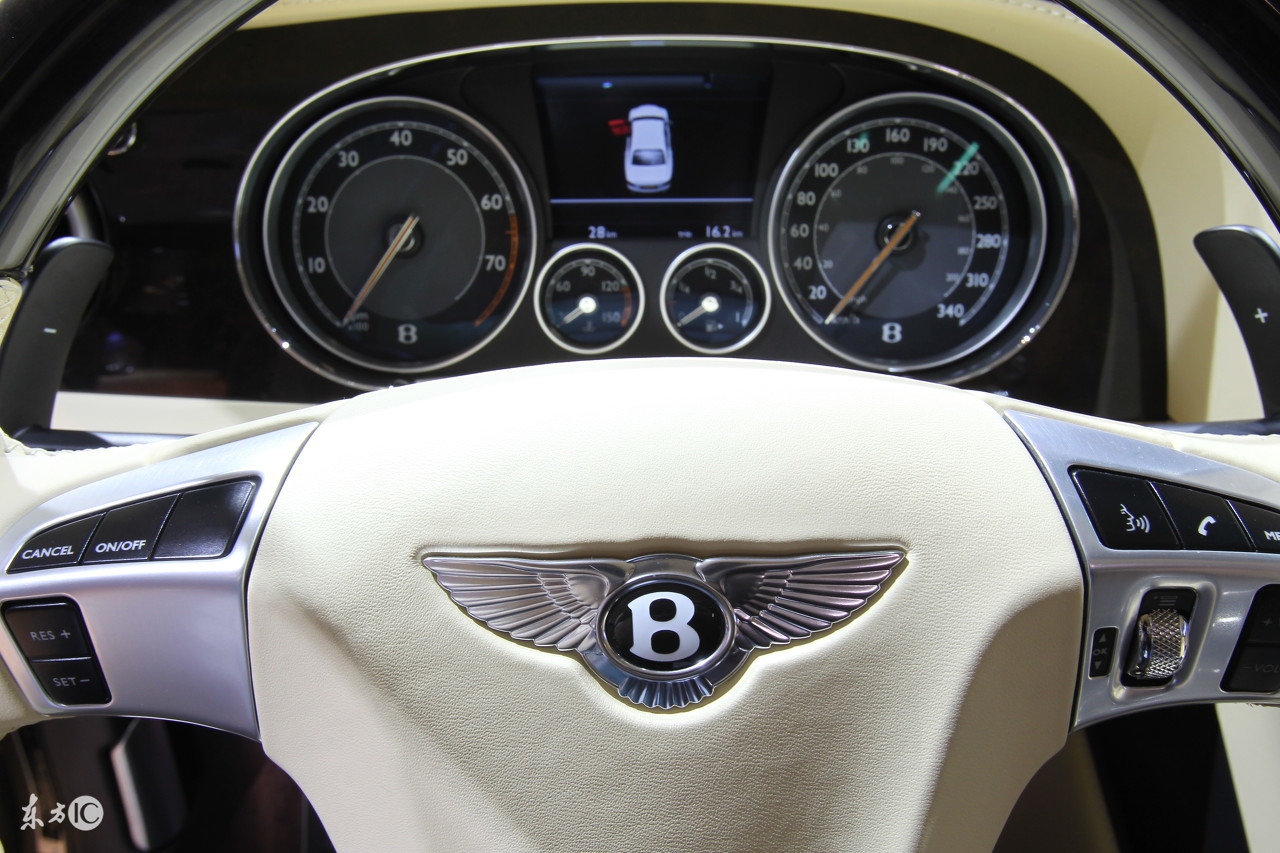

各位老司机在开车的时候是否看到过仪表盘？

有木有想过这样的仪表盘Excel可以制作出来了吗?

仪表盘制作

在讲仪表盘制作之前，需要大家先了解一个知识点：

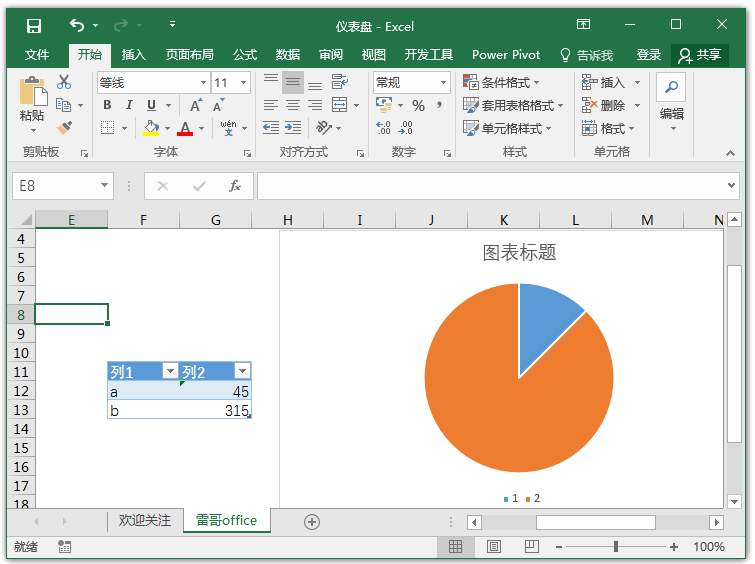

在做饼图时，数据是从钟表12点的位置可以做图的，如图。数据分别为45%，315%。

明白了这一点，我们可以来做仪表盘了。

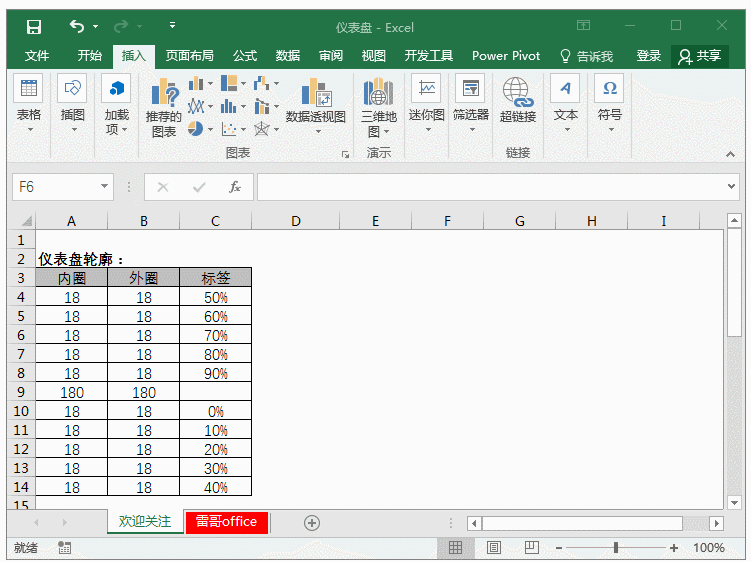

仪表盘的数据见下图。一个圆是360°，平分为20份。每一份就是18°。由于仪表盘只需要上半部分，所以下半部分的是半圆（180°），最后把下半圆设置为无色即可。具体数据见下图。

具体方法为：

Step1：选中内外圈数据，插入——圆环图。

注意：需要设置内环的水平数据。（知道为什么吗？）

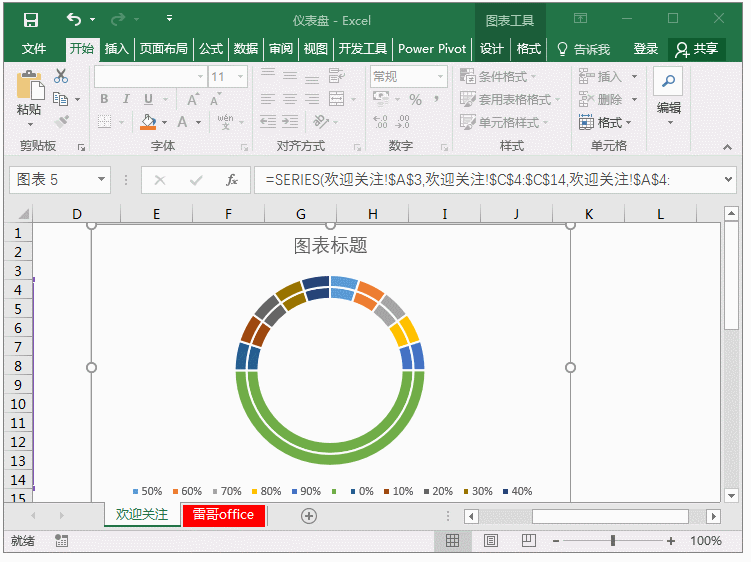

Step2：设置颜色，添加数据标签。

Step3：设置指针

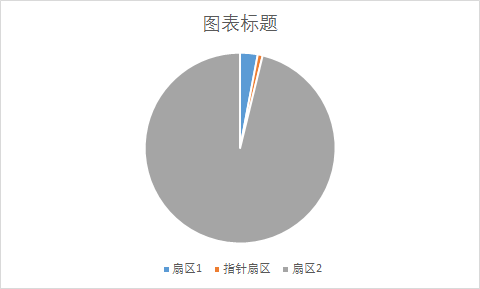

思路: 指针无非就是由3部分扇区组成，只留下扇区最小的部分。其他部分填充为无色。指针就可以画好。

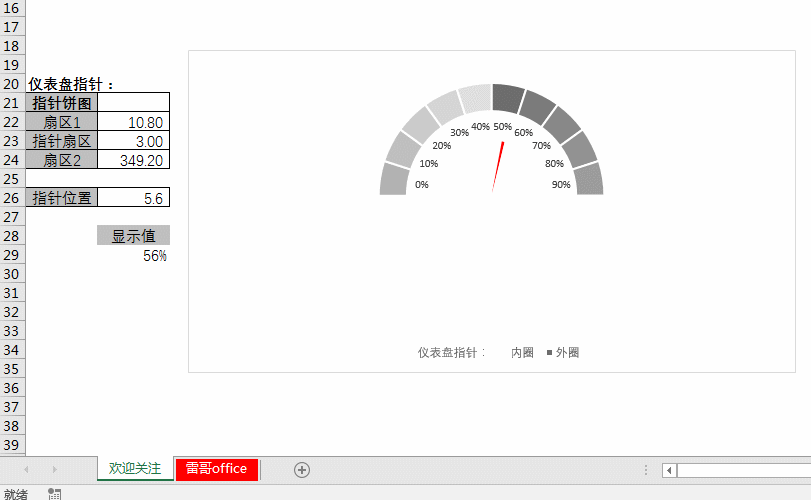

那么问题来了，如果想要指针跟随数据变化，比如 输入56%时，指针显示在56%；输入40%时，指针显示在40%。如何实现动态图表呢?

利用mod函数 =MOD(270+B26*18,360)。

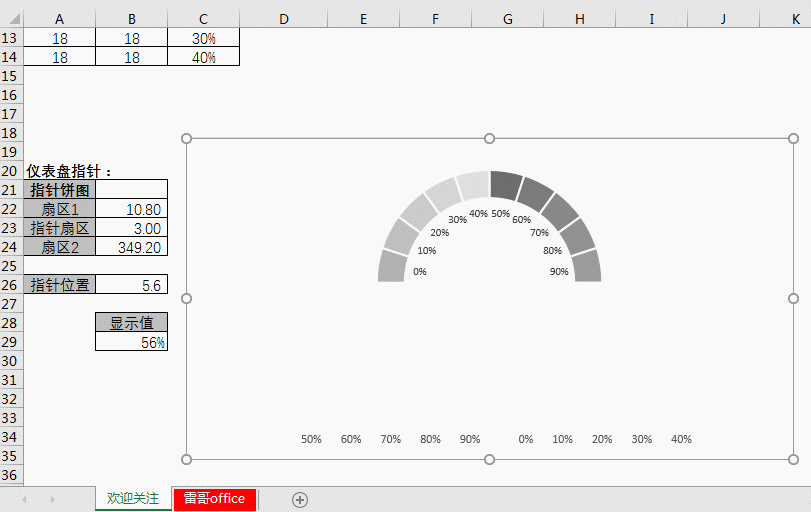

具体操作见下图。

添加数据值。

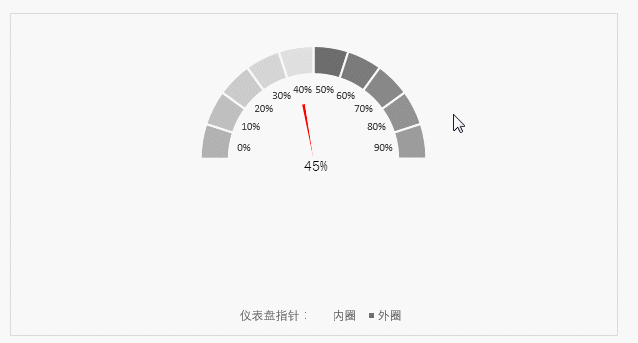

最终效果展示

各位精英，你学会了吗？
